PERANCANGAN COOLING TOWER 1 2 3 4 5
- Slides: 12
PERANCANGAN COOLING TOWER 1. 2. 3. 4. 5. Suatu pabrik membutuhkan air pendingin sebanyak 2. 000 lb/menit untuk keperluan pendinginan pada condensor di unit distilasi. Panas yang harus diambil dari condensor adalah 55. 000 Btu/menit. Air pendingin meninggalkan condensor pada temperatur 110 o. F. Direncanakan untuk mendinginkan kembali air tersebut di dalam suatu induced draft cooling tower. Make up H 2 O ditambahkan dari suatu sumber air pada temperatur 50 o. F. Kondisi rancangan menara ditentukan sebagai berikut : - Udara masuk temperatur dry bulb = 85 o. F dan temp. wet bulb = 75 o. F - Temperatur air keluar menara = 85 o. F. - Udara yang dipakai adalah 1, 5 kali harga minimumnya. Packing yang dipakai mempunyai harga Kya = 200 lb/jam cuft. Y. Laju cairan minimal = 2. 000 lb/jam. ft 2 Laju udara minimal = 1. 500 lb/jam. ft 2. Tentukan : Luas penampang dan tinggi menara yang dibutuhkan Kondisi udara keluar menara Perkirakan make up H 2 O yang diperlukan (lb/jam) Kapasitas fan (cuft/menit) Apabila hasil rancangan menara di atas setelah beroperasi diadakan perubahan sbb: Udara masuk mempunyai t. G = 85 o. F dan tw = 80 o. F, sedangkan perbandingan L/GS sama, hitunglah temperatur air keluar menara dengan kondisi yang baru ini.
= 120. 000 lb/jam = 110 o. F Udara keluar 2 Air panas Q = 3. 300. 000 Btu/jam D Condensor Z Make up H 2 O M lb/jam Air dingin 1 = 85 o. F = 0. 0165 = 31. 0 = 85 o. F Udara masuk = 75 o. F
LAJU ALIR CAIRAN : LAJU ALIR UDARA : LUAS PENAMPANG YANG MEMENUHI SYARAT
84. 7 66. 8 A GRS OPERASI MENYINGGUNG KURVE SETIMBANG 31 B 85
84. 7 66. 8 A 41. 9 31 B 85
Nto. G = Driving force (H’*- H’) dihitung pada interval t. L (85 o. F – 110 o. F) H’* t. L (o. F) 85 90 95 100 105 110 (kurve H’ setimbang) (garis operasi) 41. 9 48. 2 55. 7 64. 0 74. 2 84. 7 31. 0 38. 3 45. 3 52. 5 59. 5 66. 8 1/( H’*- H’) 0. 0917 0. 1011 0. 0980 0. 0885 0. 0680 0. 0558
LUASAN : I = 0. 700 II = 0. 735 III = 0. 630 IV = 0. 405 V = 0. 371 VI = 0. 247 + 3. 08 (= Nto. G) I II = III IV V VI
= 1500 /200 = 7. 5 ft = 7. 5 x 3. 08 = 23. 1 ft INDUCED DRAFT UDARA KELUAR MENARA = 101 o. F = 66. 8 VH = 15. 16 cuft/lb ud krg = 83. 800 lb ud. krg/jam KAPASITAS FAN = = 1. 270. 400 cuft/jam
KONDISI UDARA KELUAR MENARA METODE GRAFIS (Mickley) t. G 2 = 101 o. F (jenuh) 66. 8 A Y 2 = Ys = 0. 0453 H’ 2 = 66. 8 Btu/lb ud. kering 31 B t. G 2 85 t. G 1 101
Udara keluar Q 4 = 66. 8 = 0. 0453 Air panas Q 3 Q = 3. 300. 000 Btu/jam Neraca massa & neraca panas CT Condensor Make up H 2 O M lb/jam Q 1 Air dingin = 0. 0165 Q 2 Udara masuk = 31. 0 = 85 o. F = 75 o. F
NERACA MASSA H 2 O NERACA PANAS (1) & (2) M = 2694 lb/jam Gs = lb/jam (2)

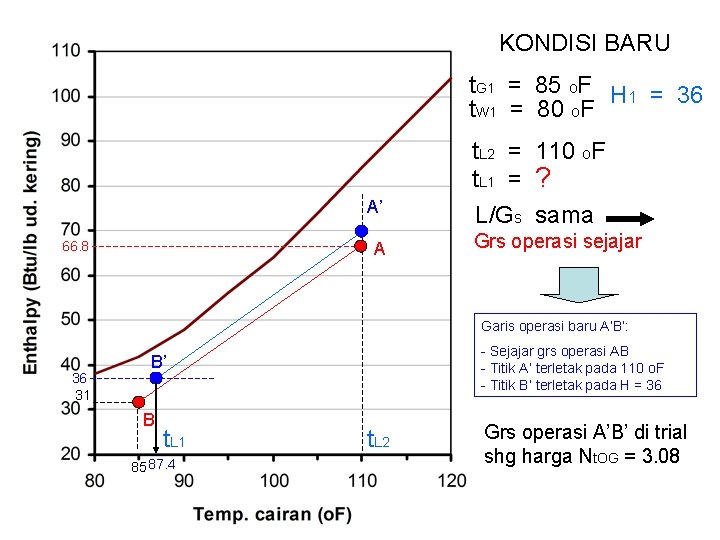

KONDISI BARU t. G 1 = 85 o. F H 1 = 36 t. W 1 = 80 o. F t. L 2 = 110 o. F t. L 1 = ? A’ 66. 8 A L/Gs sama Grs operasi sejajar Garis operasi baru A’B’: 36 31 - Sejajar grs operasi AB - Titik A’ terletak pada 110 o. F - Titik B’ terletak pada H = 36 B’ B t. L 1 85 87. 4 t. L 2 Grs operasi A’B’ di trial shg harga Nt. OG = 3. 08
