Perancangan Basis Data TIU mahasiswa memahami tahaptahap perancangan
Perancangan Basis Data
TIU �mahasiswa memahami tahap-tahap perancangan basis data TIK • mahasiswa mengetahui bagaimana menentukan dan menempatkan entitas, atribut, relasi dan derajat kardinalitas 2
STUDI KASUS DATABASE UNIVERSITAS 3
Tahapan Pembuatan Diagram ER � Mengidentifikasi dan Menetapkan Seluruh Himpunan Entitas yang akan terlibat MAHASISWA ORANG TUA MATAKULIAH JURUSAN DOSEN RUANG 4
• Menentukan Atribut key dari masing entitas Nama_mk alamattinggal alamatasal Kd. MK MATAKULIAH nama alamatlengkap nim SKS semester MAHASISWA Tgl_lhr nohp Gol_drh idruang jk agama foto kapasitas RUANG Namaruang lokasi 5
Namajurusan Nama idjurusan nip alamat foto Telf JURUSAN Lokasi umur Agama ket DOSEN nohp jk Gelar Jabatan alamat ORANG TUA ibu nohp nama pekerjaan ayah nohp nama pekerjaan 6
• Mengidentifikasi dan menetapkan seluruh relasi di antara himpunan entitas yang ada ORANG TUA punya MAHASISWA ambil daftar JURUSAN MATAKULIAH ajar miliki RUANG DOSEN 7

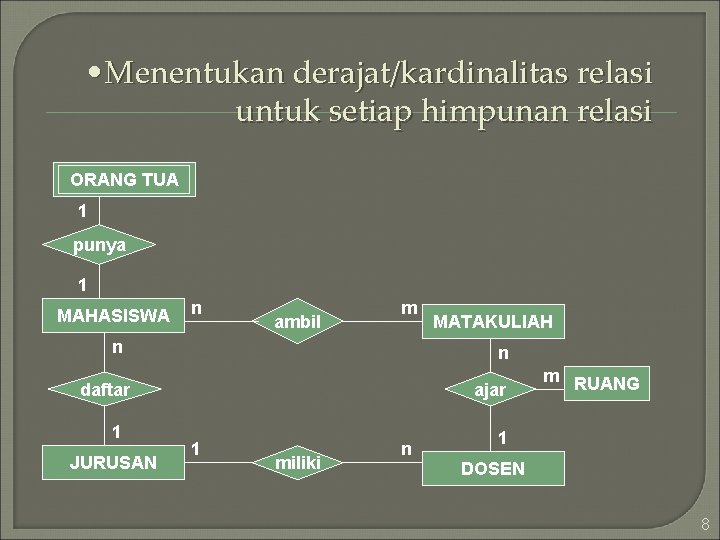

• Menentukan derajat/kardinalitas relasi untuk setiap himpunan relasi ORANG TUA 1 punya 1 MAHASISWA n ambil m n n daftar 1 JURUSAN MATAKULIAH ajar 1 miliki n m RUANG 1 DOSEN 8
• Melengkapi himpunan relasi dengan atribut foreign key dan atribut deskriptif HASIL 9
ORANG TUA 1 punya nilai 1 MAHASISWA n ambil m n MATAKULIAH n waktu ajar daftar 1 JURUSAN 1 miliki n m RUANG 1 DOSEN 10
Implementasi Basis Data �Setiap entitas akan di implementasikan sebagai sebuah tabel (file data) MAHASISWA ORANG TUA MATAKULIAH JURUSAN DOSEN RUANG 11
alamattinggal alamatasal nama alamatlengkap nim MAHASISWA TABEL MAHASISWA Tgl_lhr nohp Gol_drh jk agama foto 12
ket alamat TABEL ORANG TUA ibu nohp nama pekerjaan ayah nohp nama pekerjaan 13
Nama_mk Kd. MK MATAKULIAH SKS semester TABEL MATA KULIAH 14
Namajurusan Telf idjurusan JURUSAN Lokasi TABEL JURUSAN 15
Nama nip alamat foto umur Agama TABEL DOSEN nohp jk Gelar Jabatan 16

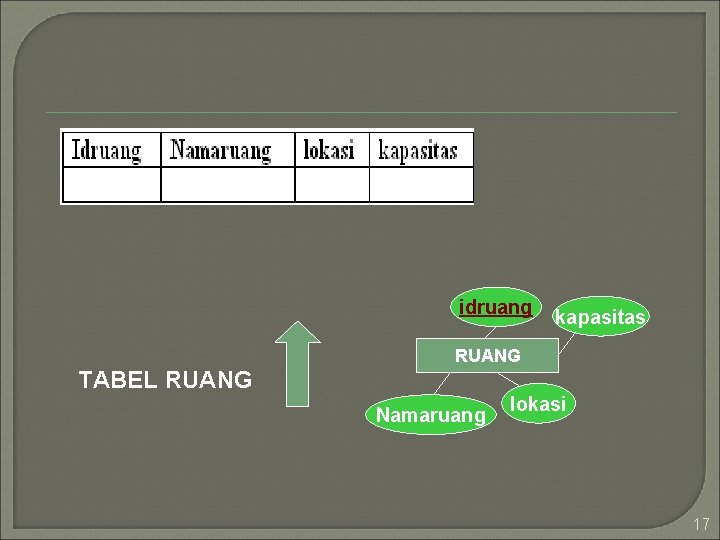

idruang kapasitas RUANG TABEL RUANG Namaruang lokasi 17
� Relasi dengan derajat 1 -1 yang menghubungkan 2 buah entitas akan direpresentasikan dalam bentuk penambahan/penyertaan atribut relasi ke tabel yang mewakili salah satu dari kedua himpunan entitas. HASIL 18
ORANG TUA 1 punya Field yang ditambahkan dari entitas mahasiswa 1 MAHASISWA 19
� Relasi dengan derajat relasi 1 -N (satu ke banyak) yang menghubungkan 2 buah entitas, juga akan direpresentasikan dalam bentuk pencantuman atribut key dari himpunan entitas pertama (yang berderajat 1) ke tabel entitas kedua (yang berderajat N). HASIL 20

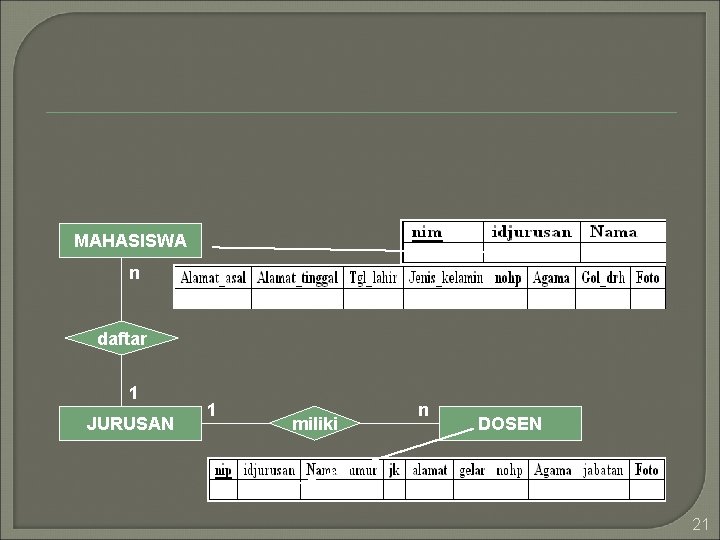

MAHASISWA n daftar 1 JURUSAN 1 miliki n DOSEN 21
� Relasi dengan derajat N-M yang menghubungkan 2 buah entitas akan diwujudkan dalam bentuk tabel khusus. Dimana memiliki field (tepatnya foreign key) yang berasal dari primary key dari entitas yang dihubungkan, dengan menyertakan atribut tambahan bila ada. HASIL 22
nilai MAHASISWA n ambil m MATAKULIAH TABEL MHSW-MK 23
� Relasi multi entitas yang menghubungkan lebih dari dua entitas akan di implementasikan sebagai sebuah tabel khusus. Namun jika pada relasi yang menghubungkan N buah entitas dan kita dapat memastikan bahwa derajat relasinya adalah (N-1) dan (N-M) maka relasi tidak perlu diwujudkan sebagai sebuah tabel khusus. Tetapi atribut dilekatkan pada entitas tabel yang akan mewakili. HASIL 24

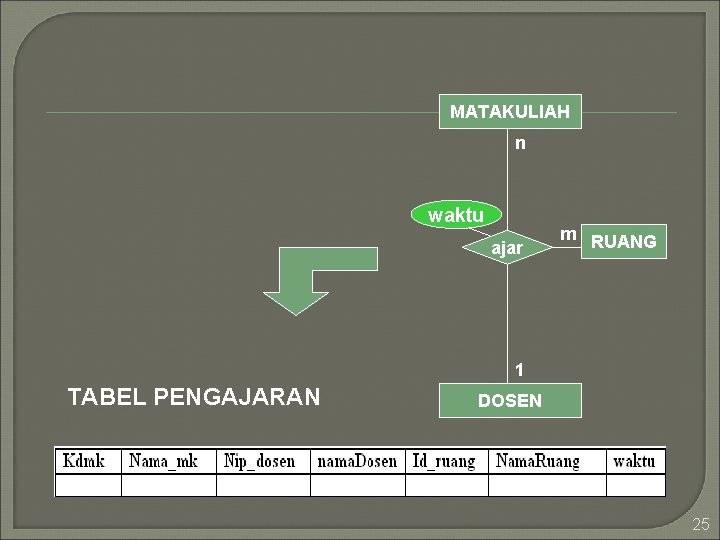

MATAKULIAH n waktu ajar m RUANG 1 TABEL PENGAJARAN DOSEN 25
HASIL TRANSFORMASI DARI DIAGRAM ER KE DATABASE RELATIONAL �TABEL MAHASISWA (Nim*, idjurusan**, nama, alamat_asal, alamat_tinggal, tgl_lahir, jenis_kelamin, nohp, agama, gol_drh, foto) 26

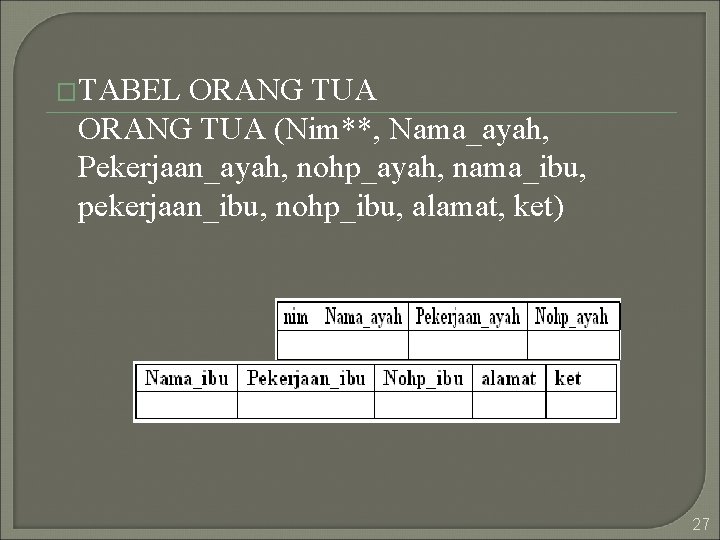

�TABEL ORANG TUA (Nim**, Nama_ayah, Pekerjaan_ayah, nohp_ayah, nama_ibu, pekerjaan_ibu, nohp_ibu, alamat, ket) 27
�TABEL HOBY (Id_hoby*, nim**, jenis, kategori) 28
�TABEL DOSEN (Nip*, idjurusan**, nama, umur, jk, alamat, gelar, nohp, agama, jabatan, foto) 29
�TABEL JURUSAN (idjurusan*, namajurusan, telf, lokasi) 30
�TABEL MATA KULIAH (kdmk*, nama_mk, sks, semester) 31
�TABEL RUANG (idruang*, namaruang, lokasi, kapasitas) 32

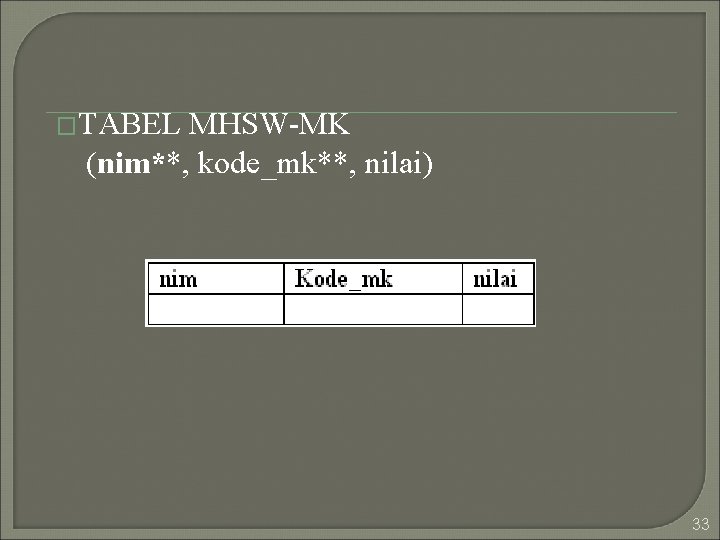

�TABEL MHSW-MK (nim**, kode_mk**, nilai) 33
�TABEL PENGAJARAN (nip_dosen**, kdmk**, id_ruang**, waktu) 34
