Penyimpanan Data Storage Device KOMPETENSI DASAR Mahasiswa mampu

Penyimpanan Data ( Storage Device)

KOMPETENSI DASAR Mahasiswa mampu mengetahui berbagai piranti penyimpanan (storage device) baik yang primary maupun secondary dan mampu memahami letak piranti serta prinsip kerjanya.

KONSEP MAP Storage Device Primary Storage Device RAM ROM CACHE Secondary Storage Device Pita Magnetik Piringan Optik

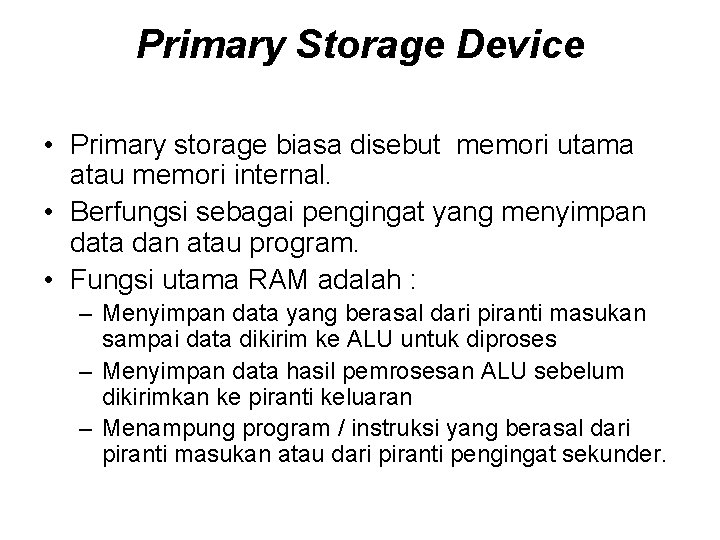

Primary Storage Device • Primary storage biasa disebut memori utama atau memori internal. • Berfungsi sebagai pengingat yang menyimpan data dan atau program. • Fungsi utama RAM adalah : – Menyimpan data yang berasal dari piranti masukan sampai data dikirim ke ALU untuk diproses – Menyimpan data hasil pemrosesan ALU sebelum dikirimkan ke piranti keluaran – Menampung program / instruksi yang berasal dari piranti masukan atau dari piranti pengingat sekunder.

Read Only Memory (ROM) • Adalah satu memori yang ada dalam computer • sifatnya permanen, artinya program / data yang disimpan didalam ROM ini tidak mudah hilang atau berubah walau aliran listrik di matikan. • Biasanya program / data yang ada dalam ROM ini diisi oleh pabrik yang membuatnya • digunakan untuk menyimpan firmware (piranti lunak yang berhubungan erat dengan piranti keras). • ROM modern didapati dalam bentuk IC, persis seperti medium penyimpanan/memori lainnya seperti RAM. Untuk membedakannya perlu membaca teks yang tertera pada IC-nya

Jenis-jenis ROM • • PROM EAROM Flash Memory atau EEPROM

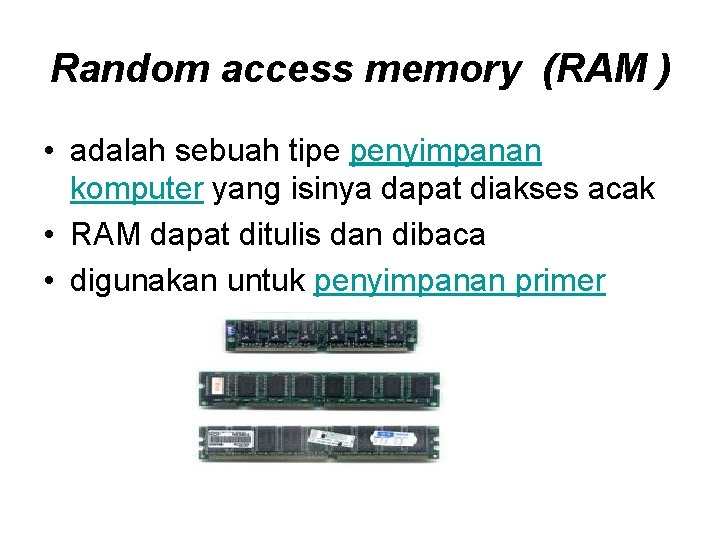

Random access memory (RAM ) • adalah sebuah tipe penyimpanan komputer yang isinya dapat diakses acak • RAM dapat ditulis dan dibaca • digunakan untuk penyimpanan primer

Tipe umum RAM • SRAM atau Static RAM • NV-RAM atau Non-Volatile RAM • DRAM atau Dynamic RAM – – Fast Page Mode DRAM EDO RAM atau Extended Data Out DRAM XDR DRAM SDRAM atau Synchronous DRAM • DDR SDRAM atau Double Data Rate Synchronous DRAM sekarang (2005) mulai digantikan dengan DDR 2 • RDRAM atau Rambus DRAM

Tipe lain RAM • Dual-ported RAM • Video RAM, memori port-ganda dengan satu port akses acak dan satu port akses urut. Dia menjadi populer karena semakin banyak orang membutuhkan memori video. Lihat penjelasan dalam Dynamic RAM. • WRAM • MRAM • Fe. RAM

Secondary Storage Device • Digunakan untuk menyimpan data secara permanen dan sewaktu-waktu dapat dibaca kembali • Dikelompokkan dalam – Piringan Magnetik – Piringan Optik – Pita Magnetik

Piringan Magnetik • Piringan jenis ini memerlukan pengaksesan secara langsung • Biasa disebut dengan DSAD ( direct access storage device) • Pembacaan data dilakukan dengan cepat. • Contoh : harddisk, floppy disk, zip drive, jazz drive

Jenis – jenis Piringan magnetic Floppy drive Jazz drive Hard drive Zip drive

Pita Magnetik • Biasa digunakan untuk keperluan pencadangan (backup). • Pembacaan secara sequential • Dapat berwujud pita dalam gulungan besar (realtape), cartridge (seperti pita video) atau kaset

Jenis – jenis Pita magnetic

Piringan Optik • Piringan yang dapat menampung data hingga ratusan kali dibandingkan disket. • Pembacaan dan penulisan data pada piringan ditangani melalui sinar laser • Piranti yang termasuk dalam kelompok ini adalah compact disk (CD), laser optic disk (LCD), digital video disk (DVD)

Jenis piringan optik CD ROM / DVD
