Penuras Pasif Lowpass filter Highpass filter Bandstop filter

Penuras Pasif Lowpass filter Highpass filter Bandstop filter

PENURAS n Penuras boleh dikelaskan kepada digital dan analog n Penuras digital: dibuat menggunakan komputer atau peralatan digital tertentu n Penuras analog: dikelaskan kepada penuras aktif dan pasif dan dibina menggunakan R, L, C dan op-amp

CIRI-CIRI PENURAS n Lowpass: melepaskan isyarat freq rendah, dan menyekat isyarat freq tinggi. n Highpass: melepaskan isyarat freq tinggi, dan menyekat isyarat freq rendah. n Passband (jalur laluan): melepaskan isyarat dalam julat freq tertentu, dan menyekat isyarat diluar julat freq tersebut. n Stopband (jalur batasan): Melepaskan isyarat diluar julat freq tertentu, dan menyekat isyarat dalam julat freq tersebut.

PENURAS PASIF (ideal) lowpass highpass bandstop

REALISTIC FILTERS lowpass highpass bandstop

Magnitud Penuras Pasif JENIS H(0) H(∞) H(ωC)@H(ωo) LOWPASS 1 0 1/√ 2 HIGHPASS 0 1 1/√ 2 BANDPASS 0 0 1 BANDSTOP 1 1 0

RL LOW PASS FILTER

(1) PENURAS LALUAN RENDAH RL

Fungsi pindah

Frekuensi potong n Frekuensi potong diperolehi dgn menyamakan H(ω) =1/√ 2

HIGH PASS FILTER RL HIGH PASS FILTER RC HIGH PASS FILTER

(2) PENURAS LALUAN TINGGI RC

Fungsi pindah

Frekuensi potong

Sambutan frekuensi highpass filter

PENURAS LALUAN TINGGI RL

Fungsi pindah

Frekuensi potong

BAND PASS FILTER

(3) PENURAS LALUAN JALUR RLC

Fungsi pindah

Frekuensi tengah (center frequency)

Sambutan frekuensi penuras laluan jalur

BAND STOP FILTER

(4) PENURAS JALUR BATASAN RLC

Fungsi Pindah

Frekuensi tengah

Sambutan frekuensi penuras jalur batasan

CONTOH 1 n Kenalpasti jenis penuras tersebut dan dapatkan frekuensi potong, fc

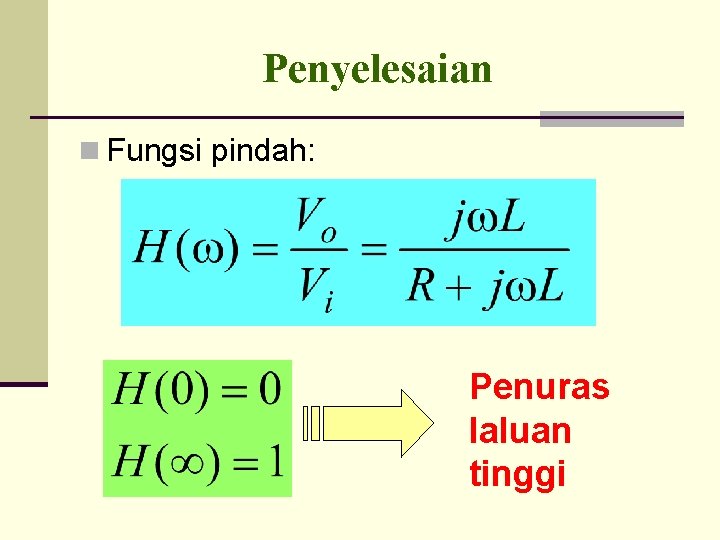

Penyelesaian n Fungsi pindah: Penuras laluan tinggi

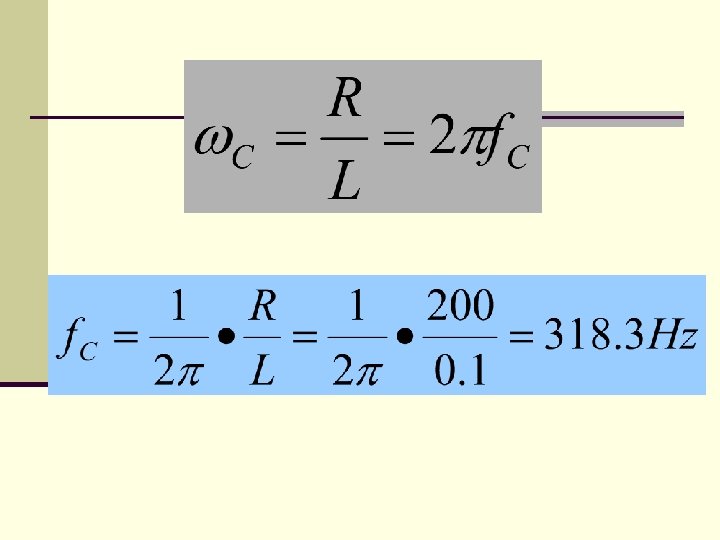

Frekuensi potong:

CONTOH 2 n Dapatkan fungsi pindah dan tunjukkan litar tersebut ialah Lowpass filter.

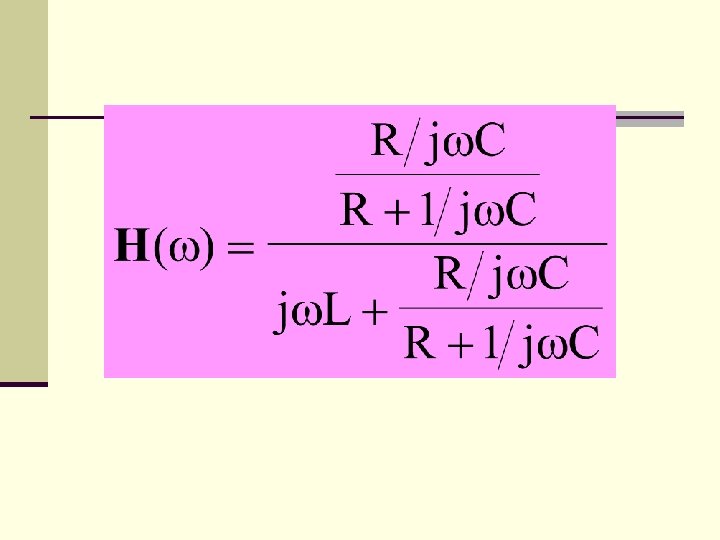

Penyelesaian n Fungsi pindah:

Maka, fungsi pindah ialah: Penuras laluan rendah
