Přenosové soustavy VY_32_INOVACE_pszczolka_ 06 -3 -05 -Synchronní čítač Autor: Pszczółka Tomáš Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky

Anotace Žák získá základní znalosti z oblasti Synchronního čítače. Bude znát jeho: üPrincip üRealizaci üVlastnosti üZávěr

Synchronní čítač – úvod ü Čítané impulsy jsou přivedeny na hodinové vstupy všech klopných obvodů, ü tzn. všechny klopné obvody mění svůj stav najednou, se zpožděním jediného členu a to nezávislé na počtu stupňů.

Synchronní čítač – vlastnosti Výhody: ü Výhodou je malé zpoždění, není ovlivněno počtem stupňů Nevýhody: ü Nevýhoda je složitější zapojení. (potřeba logických členu AND)

Synchronní čítač – realizace Princip činnosti je zřejmý z obrázku 1. Obrázek 1: Čtyřstupňový synchronní binární čítač nahoru Volně přepracováno dle [1]

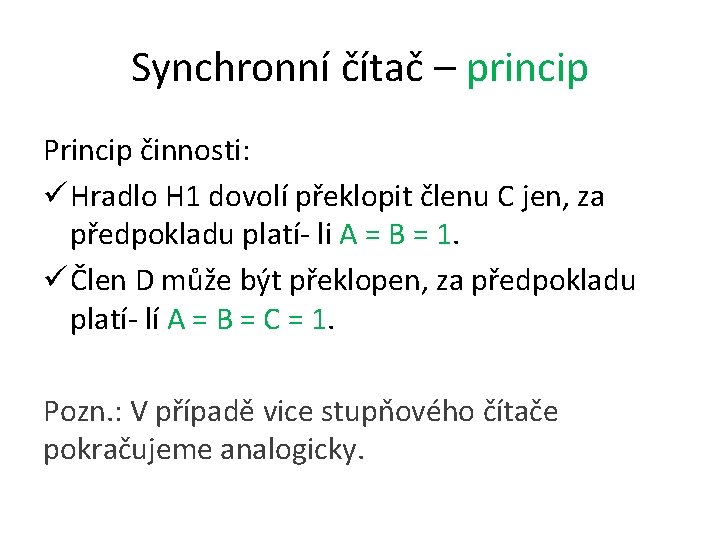

Synchronní čítač – princip Princip činnosti: ü Hradlo H 1 dovolí překlopit členu C jen, za předpokladu platí- li A = B = 1. ü Člen D může být překlopen, za předpokladu platí- lí A = B = C = 1. Pozn. : V případě vice stupňového čítače pokračujeme analogicky.

Synchronní čítač – princip (2), závěr Pozor: Časový diagram a pravdivostní tabulka je stejná, jako u asynchronního čítače! Závěr: Synchronní čítače jsou složitější, ale jejich rychlost čítání je limitován zpožděním jen jednoho stupně, počet stupňů může být tedy vyšší než u asynchronního čítače se zachováním rychlosti čítání.

POUŽITÁ LITERATURA 1. KESL, Jan. Elektronika 3: Číslicová technika. 2. vyd. Praha: BEN technická literatura, 2008, ISBN 978 -80 -7300 -182 -7 2. MATOUŠEK, David. Číslicová technika: základy konstruktérské praxe. 1. vyd. Praha: BEN - technická literatura, 2001, 207 s. ISBN 80 -730 -0025 -3
