Pengukuran PEMBARIS KELULI Mikrometer 0 25 mm Mikrometer
Pengukuran • • PEMBARIS KELULI Mikrometer 0 – 25 mm Mikrometer 25 – 50 mm Mikrometer 100 – 150 mm

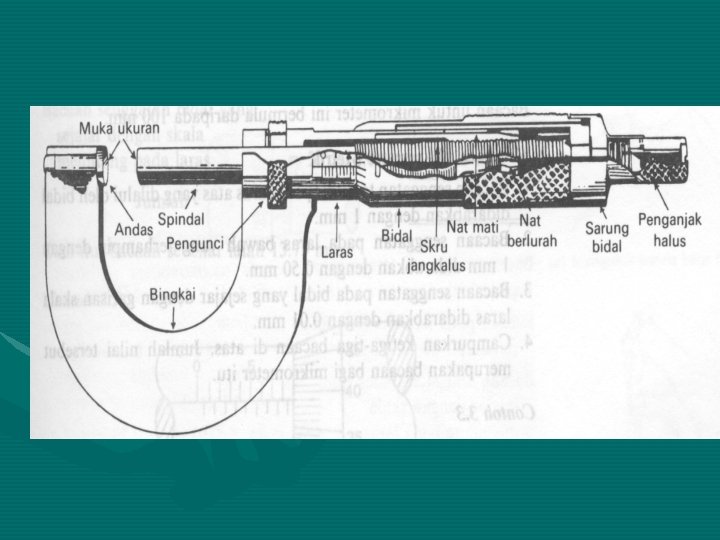

PRINSIP ASAS MIKROMETER • Mikrometer bekerja berasaskan pergerakan ulir skru. • Spindalnya mempunyai skru dengan pic ulir 0. 5 milimeter. Ia boleh berputar dengan bantuan nat yang dilekatkan pada bidal, dimana apabila bidal diputarkan spindal akan bergerak maju atau mundur ke permukaan andas. • Oleh sebab itu pic ulir mikrometer ialah 0. 5 mm, maka setiap satuputaran penuh bidal, spindal bergerak 0. 5 mm. • Setiap satu pusingan bidal, pergerakan yang dibuat oleh spindal sejauh 0. 5 mm, maka tiap-tiap satu senggatan bidal ialalh 1/50 x 0. 5 = 0. 01 mm

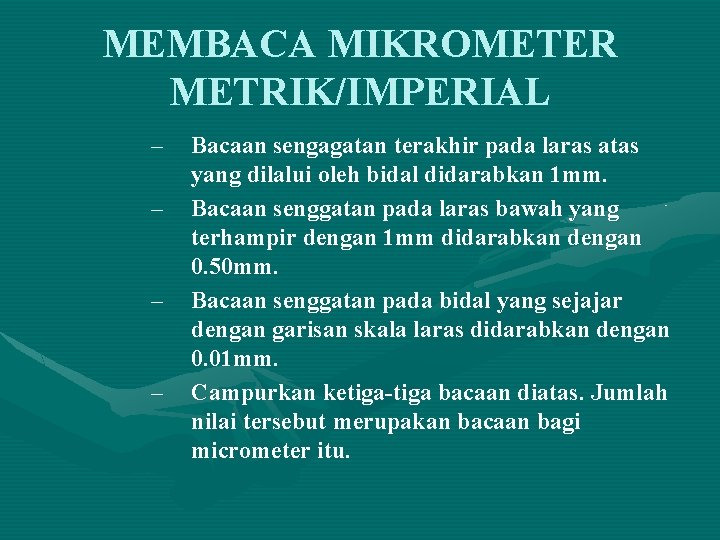

MEMBACA MIKROMETER METRIK/IMPERIAL – – Bacaan sengagatan terakhir pada laras atas yang dilalui oleh bidal didarabkan 1 mm. Bacaan senggatan pada laras bawah yang terhampir dengan 1 mm didarabkan dengan 0. 50 mm. Bacaan senggatan pada bidal yang sejajar dengan garisan skala laras didarabkan dengan 0. 01 mm. Campurkan ketiga-tiga bacaan diatas. Jumlah nilai tersebut merupakan bacaan bagi micrometer itu.

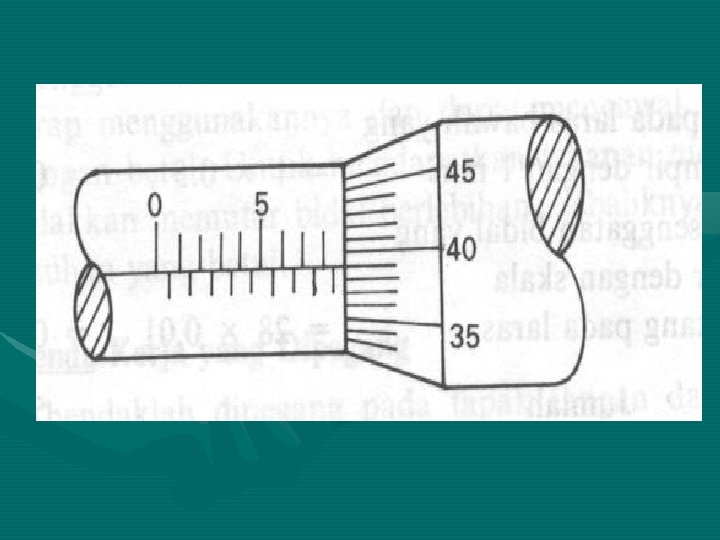

• Bacaan senggatan terakhir pada laras atas = 21 X 1= 21. 00 mm • Bacaan pada laras bawah yang terhampir dengan 1 mm= 1 X 0. 5= 0. 50 mm • Bacaan senggatan bidal yang sejajar dengan skala melintang pada laras = 29 X 0. 01= 0. 29 mm Jumlah=21. 79 mm

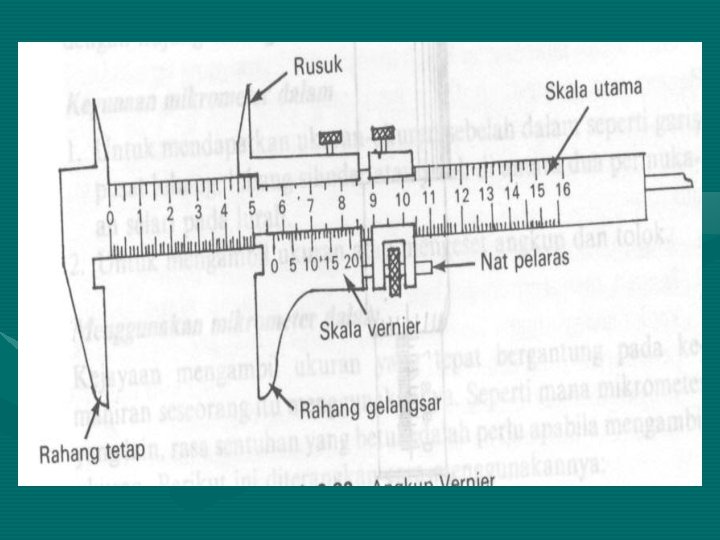

• Bacaan skala utama yang terhampir dengan 1 mm = 42 x 1 = 42. 00 mm • Bacaan skala vernier senggatan ke-16 yang sejajar dengan salah Satu garisan pada skala utama = 16 x 0. 02 = 0. 32 mm • Jumlah = 42. 32 mm
