Pengujian White Box Kustanto 10192021 Pengujian white box

Pengujian White Box Kustanto 10/19/2021 Pengujian white box 1

White Box • White box testing adalah pengujian yang didasarkan pada pengecekan terhadap detail perancangan, menggunakan struktur kontrol dari desain program secara procedural untuk membagi pengujian ke dalam beberapa kasus pengujian. Secara sekilas dapat diambil kesimpulan white box testing merupakan petunjuk untuk mendapatkan program yang benar secara 100%. 10/19/2021 Pengujian white box 2

Pengujian white box • Untuk mengetahui cara kerja suatu perangkat lunak secara internal. • Untuk menjamin operasi-operasi internal sesuai dengan spesifikasi yang telah ditetapkan dengan menggunakan struktur kendali dari prosedur yang dirancang. 10/19/2021 Pengujian white box 3

Pelaksanaan pengujian white box • Menjamim seluruh independent path dieksekusi paling sedikit satu kali. Independent path adalah jalur dalam program yang menunjukkan paling sedikit satu kumpulan proses ataupun kondisi baru. • Menjalani logical decision pada sisi dan false. • Mengeksekusi pengulangan (looping) dalam batas-batas yang ditentukan. • Menguji struktur data internal. 10/19/2021 Pengujian white box 4

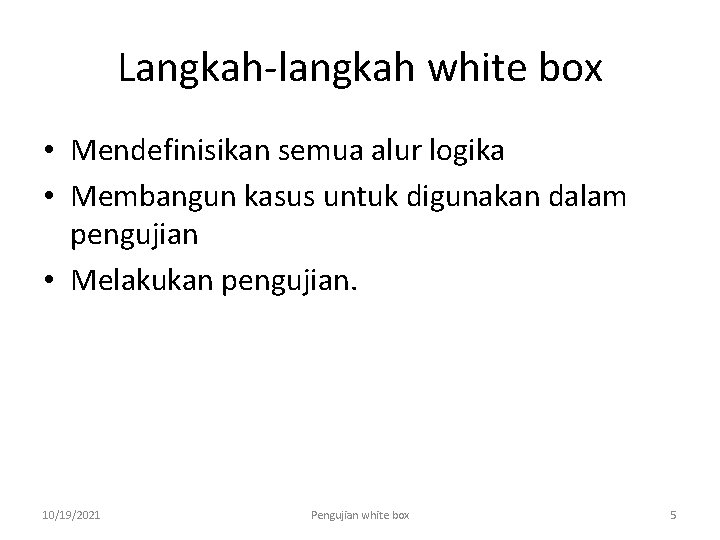

Langkah-langkah white box • Mendefinisikan semua alur logika • Membangun kasus untuk digunakan dalam pengujian • Melakukan pengujian. 10/19/2021 Pengujian white box 5

Kelebihan White Box Testing • Kesalahan logika. Digunakan pada sintaks ‘if’ dan pengulangan. Dimana White Box Testing akan mendeteksi kondisi-kondisi yang tidak sesuai dan mendeteksi kapan proses pengulangan akan berhenti. • Ketidaksesuaian asumsi. Menampilkan asumsi yang tidak sesuai dengan kenyataan, untuk di analisa dan diperbaiki. • Kesalahan ketik. Mendeteksi bahasa pemrograman yang bersifat case sensitive. 10/19/2021 Pengujian white box 6

Kelemahan White Box Testing • Untuk perangkat lunak yang tergolong besar, White Box Testing dianggap sebagai strategi yang tergolong boros, karena akan melibatkan sumber daya yang besar untuk melakukannya. 10/19/2021 Pengujian white box 7

Jenis white box 1. Basis path: : Metode identifikasi yang berdasarkan pada jalur, , struktur atau koneksi yang ada dari suatu sistem ini biasa disebut juga sebagai branch testing, , karena cabang-cabang dari kode atau fungsi logika diidentifikasi dan dites, atau disebut juga sebagai control-flow testing. Ada 2 bentuk Basis path, yaitu: Ø Zero Path: Jalur penghubung yang tidak penting atau jalur pintas yang ada pada suatu sistem. Ø One Path: Jalur penghubung yang penting atau berupa proses pada suatu sistem. 10/19/2021 Pengujian white box 8

Jenis white box 2. Cyclomatic Complexity • Adalah pengukuran software yang memberikan pengukuran kuantitatif dari kompleksitas logika program. • Pada konteks metode basis path testing , nilai yang dihitung bagi cyclomatic complexity menentukan jumlah jalur-jalur yang independen dalam kumpulan basis suatu program dan memberikan jumlah tes minimal yang harus dilakukan untuk memastikan bahwa semua pernyataan telah dieksekusi sekurangnya satu kali. • Jalur independen adalah tiap jalur pada program yang memperlihatkan 1 kelompok baru dari pernyataan proses atau kondisi baru. 10/19/2021 Pengujian white box 9

Jenis white box 3. Graph Matrix • • Adalah matrik berbentuk segi empat sama sisi, dimana jumlah baris dan kolom sama dengan jumlah node, dan identifikasi baris dan kolom sama dengan identifikasi node, serta isi data adalah keberadaan penghubung antar node (edges). Beberapa properti yang dapat ditambahkan sebagai pembobotan pada koneksi antar node di dalam graph matrix, sebagai berikut: a. b. c. d. Kemungkinan jalur (Edge) akan dilalui / dieksekusi. Waktu proses yang diharapkan pada jalur selama proses transfer dilakukan. Memori yang dibutuhkan selama proses transfer dilakukan pada jalur. Sumber daya (resources) yang dibutuhkan selama proses transfer dilakukan pada jalur. • 10/19/2021 Pengujian white box 10

Control Structur Testing, meliputi; • Condition testing: : Suatu metode disain test case yang memeriksa kondisi logika yang terdapat pada modul program. • Data flow testing: : Metode data flow testing memilih jalur program berdasarkan pada lokasi dari definisi dan penggunaan variabel pada program. • Loop testing: : suatu teknik white box testing yang berfokus pada validitas konstruksi loop secara eksklusif. Ada 4 kelas dari loop, yaitu; ü Simple Loops ü Nested Loops ü Concatenated Loops ü Unstructured Loops 10/19/2021 Pengujian white box 11

Contoh kasus : Imperial Taxi Services: V(G) = R = 6 V(G) = E – N + 2 = 21 – 17 + 2 = 6 V(G) = P + 1 = 5 + 1 = 6 Rumus : V(G) = R = E – N + 2 = P + 1 Keterangan : V(G) = cyclometic complexity graph R = jumlah region dalam program flow graph E = jumlah edge N = jumlah node P = jumlah decision (percabangan) 10/19/2021 Pengujian white box 12

Perbedaan White Box & Black Box • White box (Struktural) ü Dilakukan oleh penguji yang mengetahui tentang QA. ü Melakukan testing pada software/program aplikasi menyangkut security dan performance program tersebut (meliputi tes code, desain implementasi, security, data flow, software failure). ü Dilakukan seiring dengan tahapan pengembangan software atau pada tahap testing. • Metode Black. Box (Fungsional) ü Dilakukan oleh penguji Independent. ü Melakukan pengujian berdasarkan apa yang dilihat, hanya fokus terhadap fungsionalitas dan output. Pengujian lebih ditujukan pada desain software sesuai standar dan reaksi apabila terdapat celah-celah bug/vulnerabilitas pada program aplikasi tersebut setelah dilakukan white box testing. ü Dilakukan setelah white box testing. 13

Contoh I • Proseslogin. php 10/19/2021 Pengujian white box 14

1. Program 10/19/2021 Pengujian white box 15

2. Basis Path A 0 -A 5 R 1 A 13 A 20 A 6 R 2 A 14 A 21 A 7 15 R 4 A 8 A 16 A 9 A 17 A 10 A 11 A 12 10/19/2021 R 3 A 18 A 19 Pengujian white box 16

3. Complexity Cyclometic 1. V (G) Region = V (4) 2. V (G) E – N + 2 = 23 – 21 + 2 = 4 3. V (G) P + 1 = 3 + 1 =4 10/19/2021 Pengujian white box 17

4. Independent Path 1. A 0 -A 5 – A 6 – A 17 – A 18 – A 19 – A 20 – A 21 2. A 0 -A 5 – A 6 – A 7 – A 8 – A 9 – A 10 – A 13 – A 14 – A 17 – A 18 – A 19 – A 20 – A 21 3. A 0 -A 5 – A 6 – A 7 – A 8 – A 9 – A 10 – A 11 – A 12 – A 13 – A 14 – A 17 – A 19 – A 20 – A 21 4. A 0 -A 5 – A 6 – A 7 – A 8 – A 9 – A 10 – A 11 – A 12 – A 13 – A 14 – A 15 – A 16 – A 17 – A 18 – A 19 – A 20 – A 21 10/19/2021 Pengujian white box 18

5. Test Case I. 1. A(6) = FALSE 2. A(10) = FALSE 3. A(14) = FALSE III. 1. A(6) = TRUE 2. A(10) = TRUE 3. A(14) = FALSE II. 1. A(6) = TRUE 2. A(10) = FALSE 3. A(14) = FALSE IV. 1. A(6) = TRUE 2. A(10) = TRUE 3. A(14) = FALSE 10/19/2021 Pengujian white box 19

Contoh II • Program Logout 10/19/2021 Pengujian white box 20

1. Program 10/19/2021 Pengujian white box 21

2. Basis Path A 0 A 1 A 2 A 3 A 4 10/19/2021 Pengujian white box 22

3. Cyclometri complexity: a. V (G) Region = V (1) b. V (G) E – N + 2 = 4 – 5 + 2 = 1 c. V (G) P + 1 = 0 + 1 = 1 10/19/2021 Pengujian white box 23

4. Independent Path a. A 0 – A 1 – A 2 – A 3 – A 4 10/19/2021 Pengujian white box 24

5. Test Case Null 10/19/2021 Pengujian white box 25

Latihan Edit. php A 0 A 1 A 2 A 3 A 4 A 5 A 6 A 7 A 8 A 9 A 10 A 11 10/19/2021 <? php include("koneksi. php"); $no_a=$_GET['no_a']; $no=$_POST['noi']; $go=$_POST['go']; $query=mysql_query("UPDATE gol SET go='$go' WHERE no='$no_a'") or die (mysql_error()); if($query){ header("location: tmbktg. php"); } else { header("location: tmbktg. php"); }? > Pengujian white box 26

Cari: 1. 2. 3. 4. Basis path Complexity Cyclometic Independent Path Test Case 10/19/2021 Pengujian white box 27
