PENGOLAHAN LIMBAH CAIR INDUSTRI TAHU YANG BERPOTENSI SEBAGAI
PENGOLAHAN LIMBAH CAIR INDUSTRI TAHU YANG BERPOTENSI SEBAGAI PRODUKSI BIOGAS KELOMPOK VI DEWI PURNAMA SARI Khairul anwar Putra al-khoir Ria pertiwi BIOTEKNOLOGI FAKULTAS ILMU PENGETAHUAN ALAM UNIVERSITAS NEGERI MEDAN

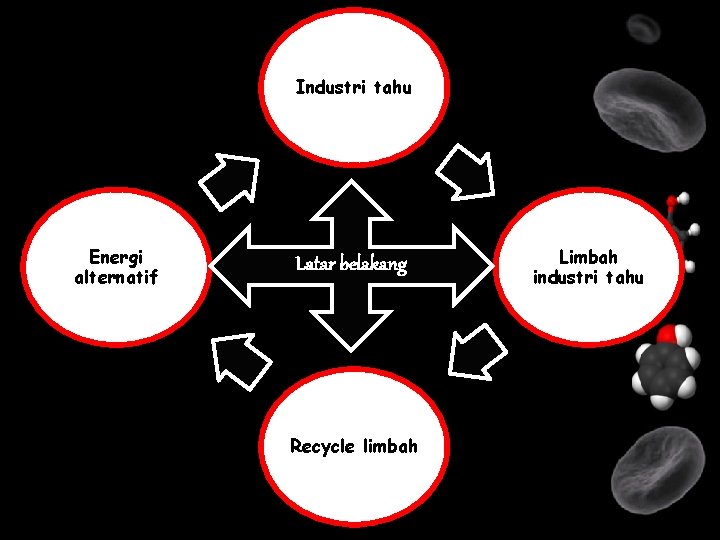

Industri tahu Energi alternatif Latar belakang Recycle limbah Limbah industri tahu
Memanfaatkan limbah industri yang tidak diolah Mengetahui besarnya biogas yang dapat dimanfaatkan sebagai pengalihan bakar alternatif tujuan Mengetahui hasil biogas dari limbah cair tahu Mengetahui teknik recycle limbah menjadi produk bermanfaat
Alat dan bahan ALAT kerja 1 v 3 buah drum isi 200 liter v 1 meter pipa galvanis, ukuran 3 inchi v 3 buah stop kran, ukuran ½ inchi v 50 cm pipa, ukuran ½ inchi
Alat dan bahan ALAT kerja 2 v Plastik polyethylene v Kompor gas-bio v PVC ukuran 3 inchi v Drat luar dalam v 2 buah isolatif besar v 4 batang baut v Karet ban dalam v 1 buah pipa T, ukuran ½ inchi v Slang plastic saluran gas v PVC ukuran ½ inchi v 3 buah stop kran, ukuran ½ inchi v 2 buah lem paralon v Lem aibon v 2 plat akrilik 150 cm 2
Alat dan bahan Bahan v Bahan yang digunakan terdiri dari limbah cair pabrik tahu. v EM 4
Prosedur kerja PEMBUATAN ALAT FERMENTASI Dua drum ukuran 200 liter dibuang tutup atasnya dan keduanya disambung dengan dilas secara horizontal. Di samping kiri dan kanannya dipasang 3 inchi pipa sepanjang 50 cm yang berguna untuk memasukkan limbah cair tahu dan pipa yang satunya lagi sebagai pembuangan. Setelah itu di bagian atas drum fermentasi dipasang pipa ½ inchi dan stop kran ½ inchi yang disambung dengan slang.
Prosedur kerja ALAT PENAMPUNGAN GAS Drum ukuran 100 liter tutup bagian bawahnya dibuang, kemudian pada tutup bagian yang tidak dibuang dipasang 2 buah pipa ½ inchi dan stop kran ½ inchi yang akan disambung dengan slang dari ruang fermentasi dan ke kompor gas. Lantas, tempat penampungan gas yang bagian sisinya atau tutupnya dibuang dimasukkan ke drum yang berukuran 200 liter yang sudah berisi 100 liter air. Selain alat penampung gas terbuat dari bahan plastic yang berukuran panjang 120 cm dan diameter 60 cm. Alat penampungan gas ini dimasukkan ke drum ukuran 200 liter yang sudah terisi air.
Proses pembuatan Tipe tangki pencerna (digester) Penampung Gas kantong plastik dan plat baja
Skema Proses pembuatan

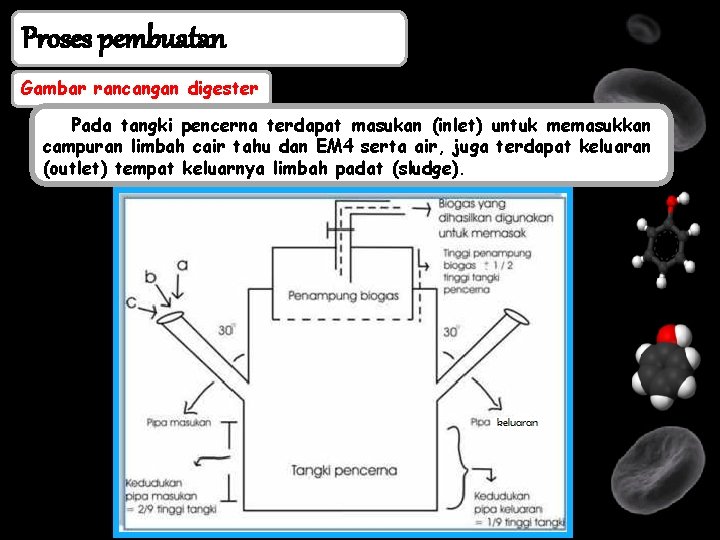

Proses pembuatan Gambar rancangan digester Pada tangki pencerna terdapat masukan (inlet) untuk memasukkan campuran limbah cair tahu dan EM 4 serta air, juga terdapat keluaran (outlet) tempat keluarnya limbah padat (sludge).
Proses pembuatan Rancangan alat digester

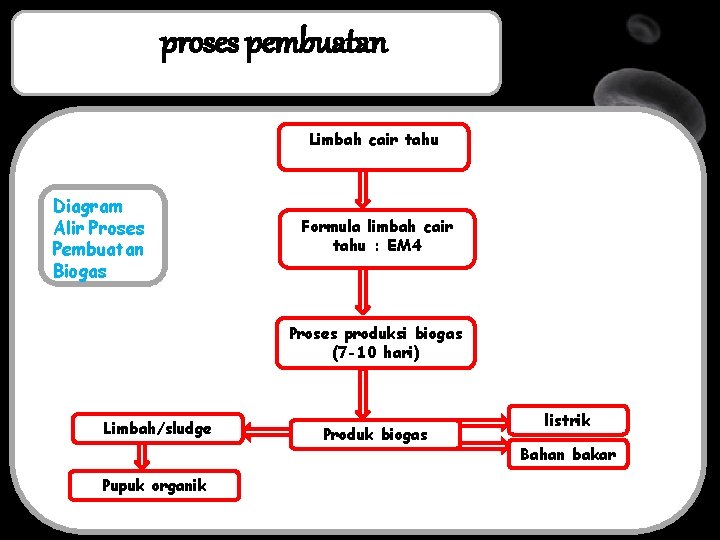

proses pembuatan Limbah cair tahu Diagram Alir Proses Pembuatan Biogas Formula limbah cair tahu : EM 4 Proses produksi biogas (7 -10 hari) Limbah/sludge Pupuk organik Produk biogas listrik Bahan bakar
Komposisi biogas
Terima Kasih
