PENGOLAHAN CITRA DAN POLA CITRA DIGITAL STIKI INDONESIA

PENGOLAHAN CITRA DAN POLA CITRA DIGITAL STIKI INDONESIA 2012

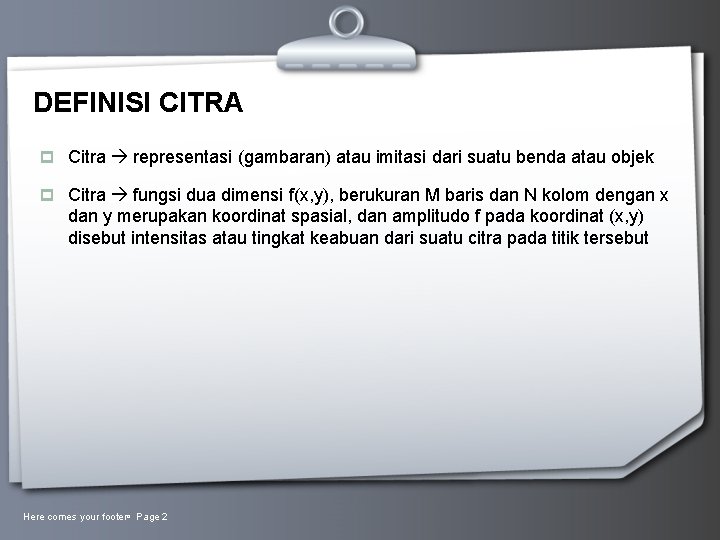

DEFINISI CITRA p Citra representasi (gambaran) atau imitasi dari suatu benda atau objek p Citra fungsi dua dimensi f(x, y), berukuran M baris dan N kolom dengan x dan y merupakan koordinat spasial, dan amplitudo f pada koordinat (x, y) disebut intensitas atau tingkat keabuan dari suatu citra pada titik tersebut Here comes your footer Page 2

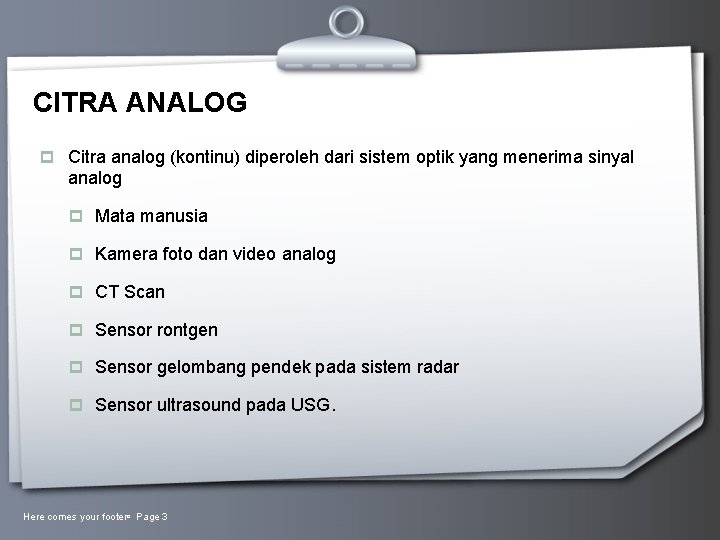

CITRA ANALOG p Citra analog (kontinu) diperoleh dari sistem optik yang menerima sinyal analog p Mata manusia p Kamera foto dan video analog p CT Scan p Sensor rontgen p Sensor gelombang pendek pada sistem radar p Sensor ultrasound pada USG. Here comes your footer Page 3

CITRA DIGITAL p Citra digital (diskrit) dihasilkan melalui proses digitalisasi terhadap citra analog (kontinu) Here comes your footer Page 4

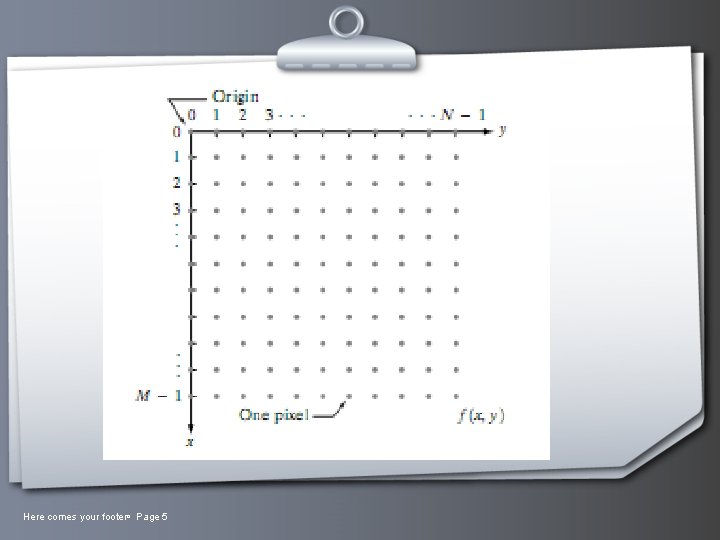

Here comes your footer Page 5

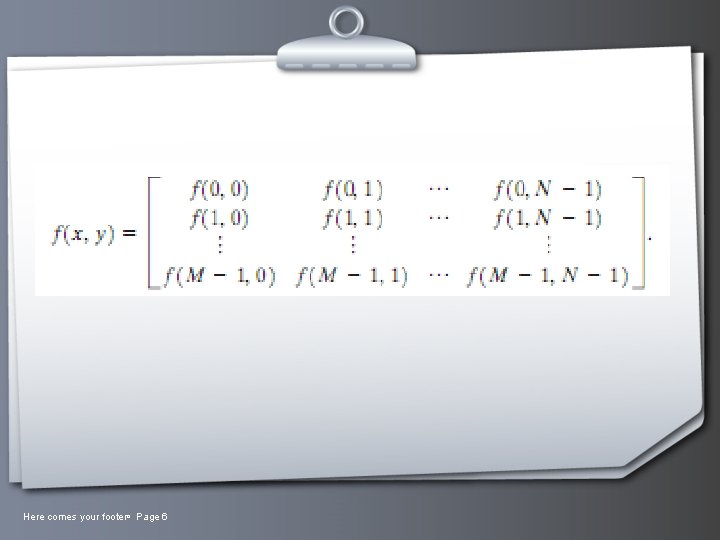

Here comes your footer Page 6

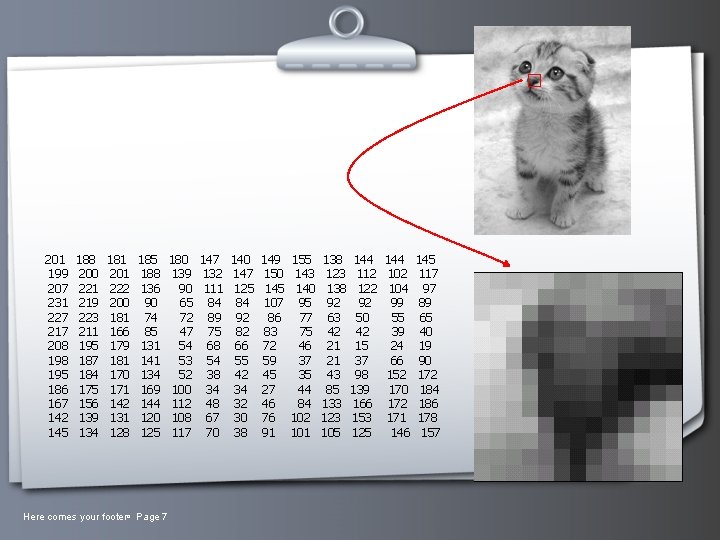

201 199 207 231 227 217 208 195 186 167 142 145 188 200 221 219 223 211 195 187 184 175 156 139 134 181 201 222 200 181 166 179 181 170 171 142 131 128 185 188 136 90 74 85 131 141 134 169 144 120 125 Here comes your footer Page 7 180 147 139 132 90 111 65 84 72 89 47 75 54 68 53 54 52 38 100 34 112 48 108 67 117 70 147 125 84 92 82 66 55 42 34 32 30 38 149 150 145 107 86 83 72 59 45 27 46 76 91 155 143 140 95 77 75 46 37 35 44 84 102 101 138 123 138 92 63 42 21 21 43 85 133 123 105 144 112 122 92 50 42 15 37 98 139 166 153 125 144 102 104 99 55 39 24 66 152 170 172 171 146 145 117 97 89 65 40 19 90 172 184 186 178 157

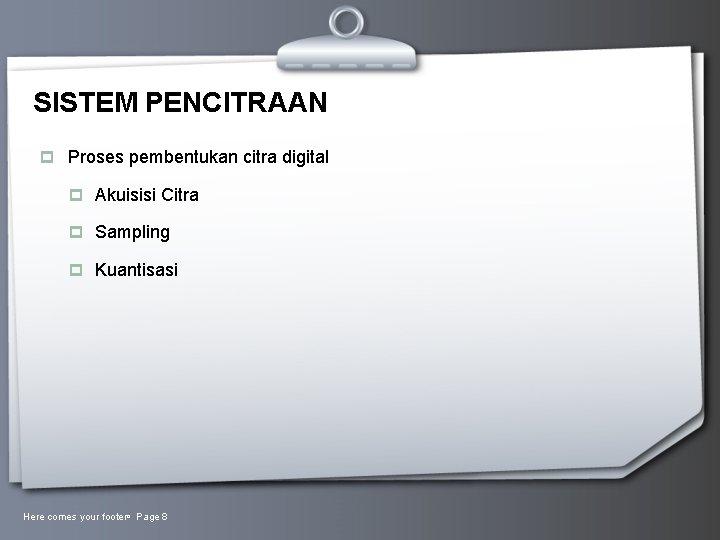

SISTEM PENCITRAAN p Proses pembentukan citra digital p Akuisisi Citra p Sampling p Kuantisasi Here comes your footer Page 8

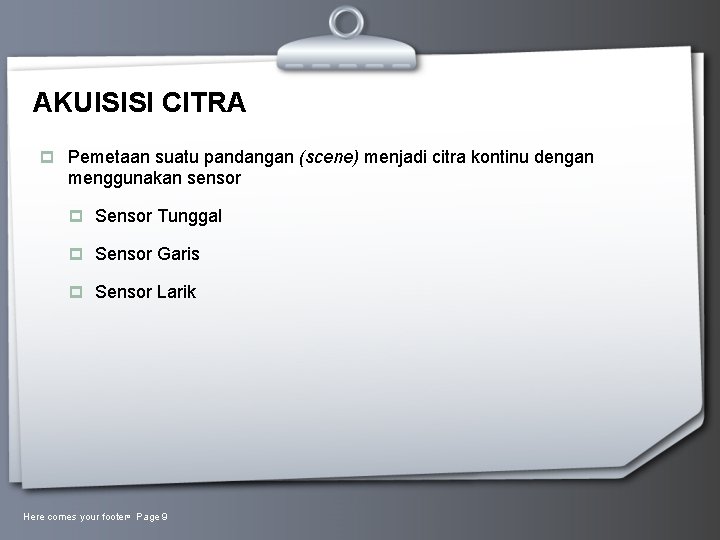

AKUISISI CITRA p Pemetaan suatu pandangan (scene) menjadi citra kontinu dengan menggunakan sensor p Sensor Tunggal p Sensor Garis p Sensor Larik Here comes your footer Page 9

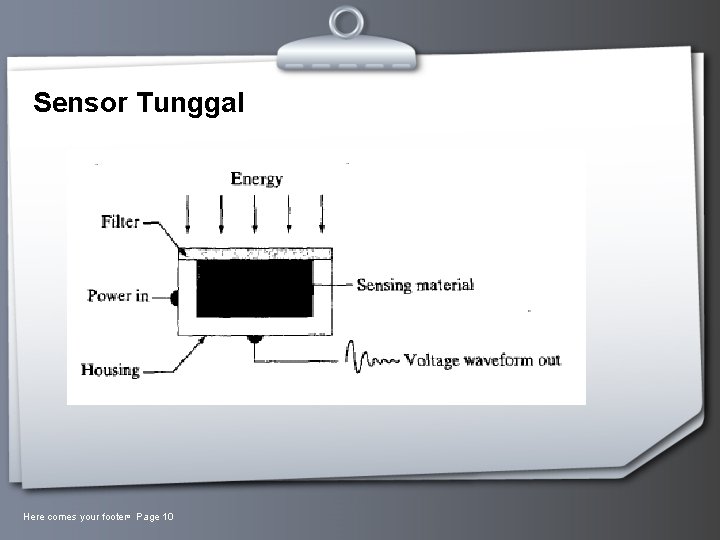

Sensor Tunggal Here comes your footer Page 10

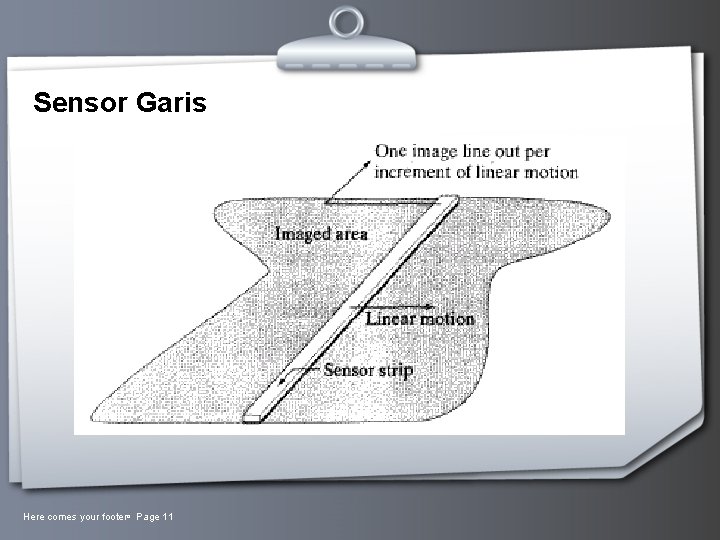

Sensor Garis Here comes your footer Page 11

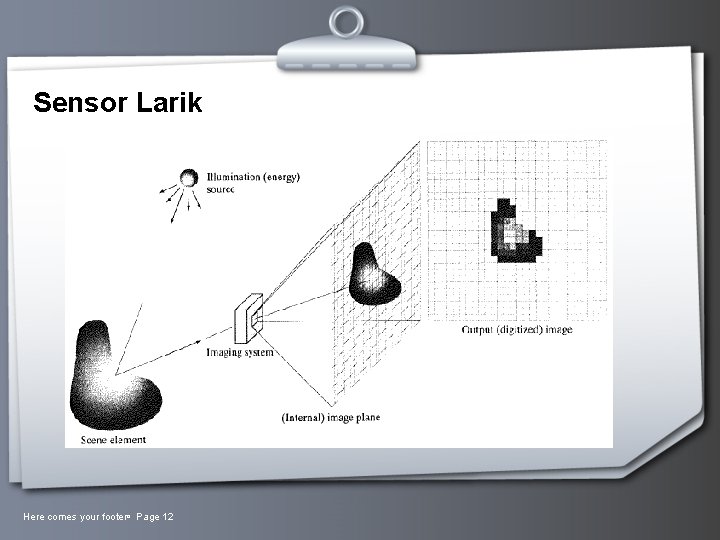

Sensor Larik Here comes your footer Page 12

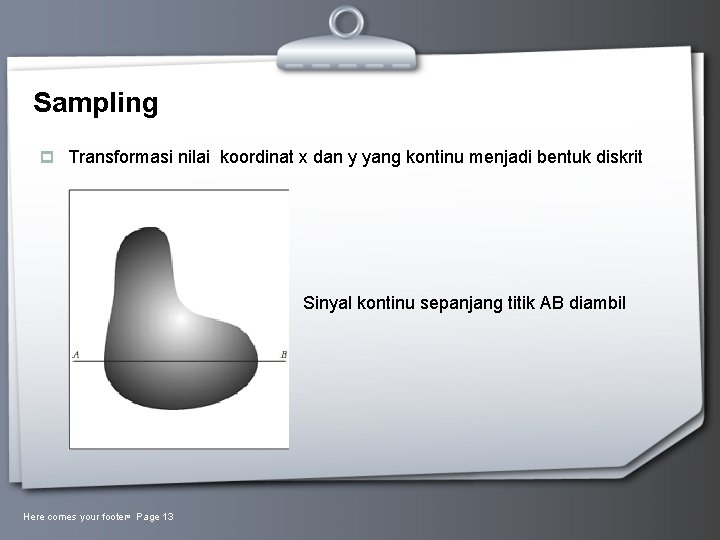

Sampling p Transformasi nilai koordinat x dan y yang kontinu menjadi bentuk diskrit Sinyal kontinu sepanjang titik AB diambil Here comes your footer Page 13

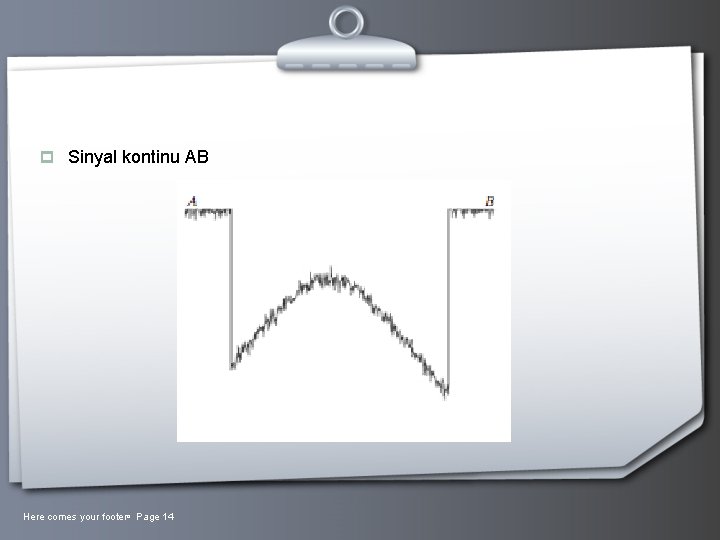

p Sinyal kontinu AB Here comes your footer Page 14

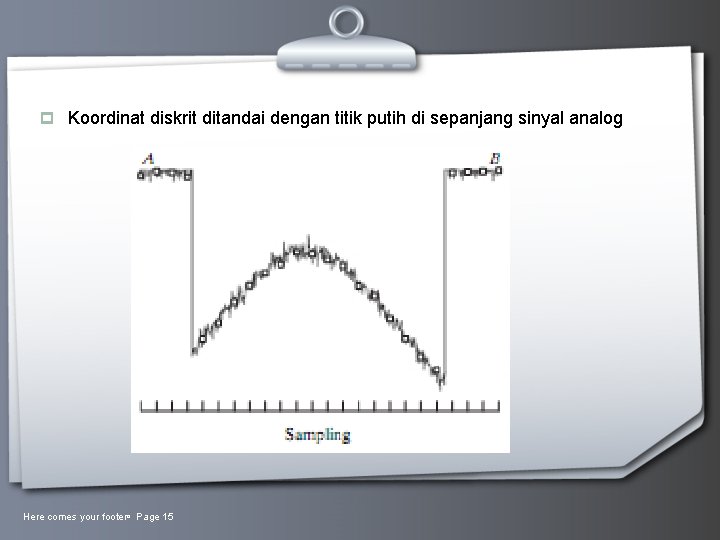

p Koordinat diskrit ditandai dengan titik putih di sepanjang sinyal analog Here comes your footer Page 15

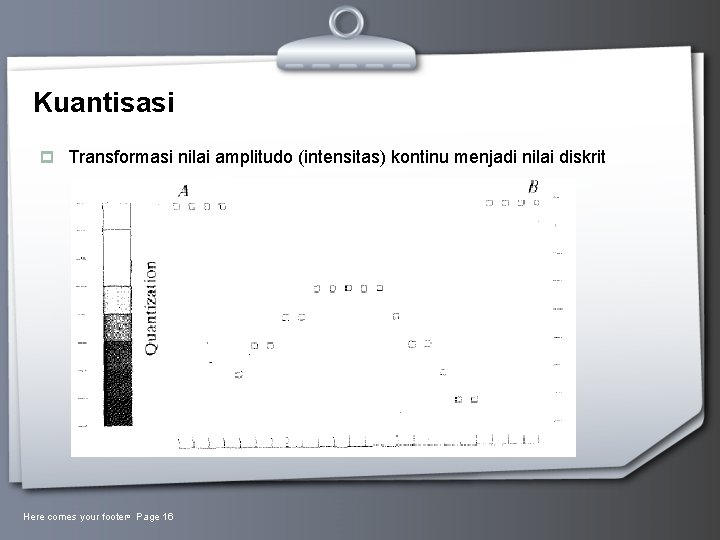

Kuantisasi p Transformasi nilai amplitudo (intensitas) kontinu menjadi nilai diskrit Here comes your footer Page 16

p Hasil digitasi citra analog (kontinu) Here comes your footer Page 17

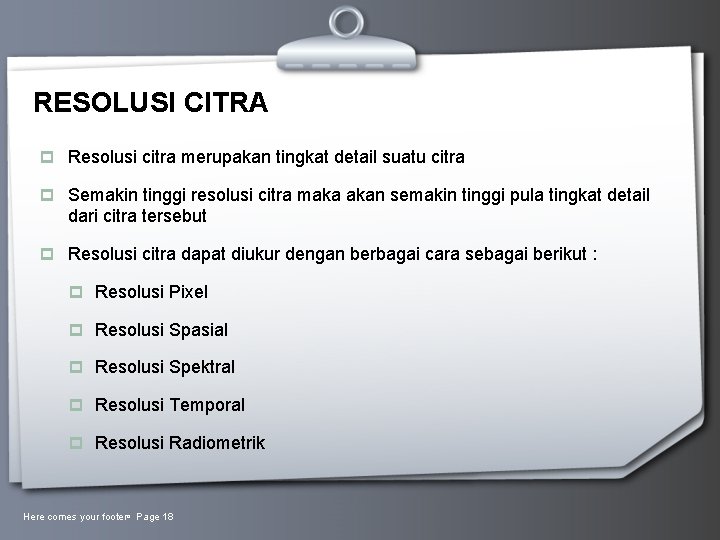

RESOLUSI CITRA p Resolusi citra merupakan tingkat detail suatu citra p Semakin tinggi resolusi citra maka akan semakin tinggi pula tingkat detail dari citra tersebut p Resolusi citra dapat diukur dengan berbagai cara sebagai berikut : p Resolusi Pixel p Resolusi Spasial p Resolusi Spektral p Resolusi Temporal p Resolusi Radiometrik Here comes your footer Page 18

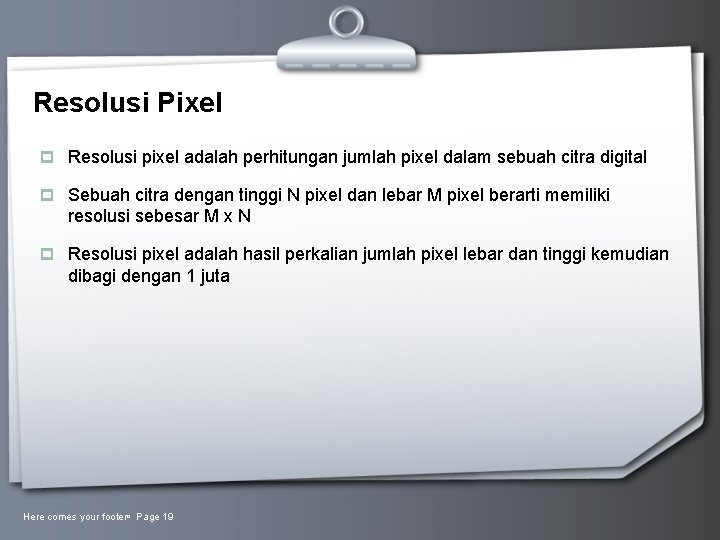

Resolusi Pixel p Resolusi pixel adalah perhitungan jumlah pixel dalam sebuah citra digital p Sebuah citra dengan tinggi N pixel dan lebar M pixel berarti memiliki resolusi sebesar M x N p Resolusi pixel adalah hasil perkalian jumlah pixel lebar dan tinggi kemudian dibagi dengan 1 juta Here comes your footer Page 19

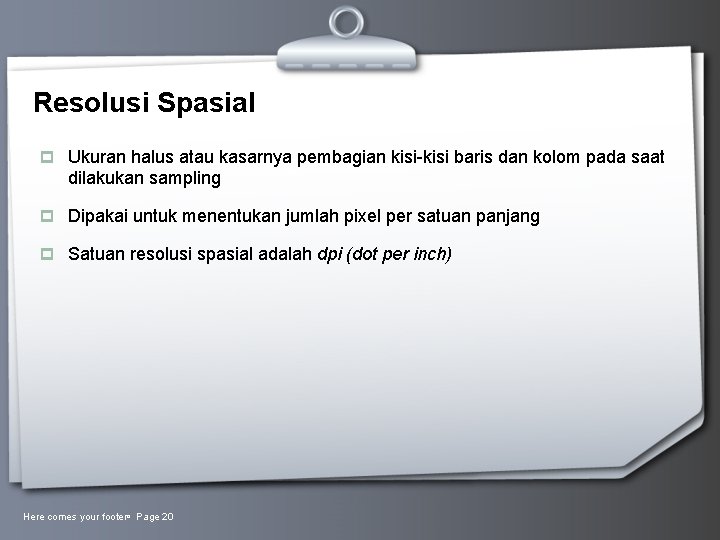

Resolusi Spasial p Ukuran halus atau kasarnya pembagian kisi-kisi baris dan kolom pada saat dilakukan sampling p Dipakai untuk menentukan jumlah pixel per satuan panjang p Satuan resolusi spasial adalah dpi (dot per inch) Here comes your footer Page 20

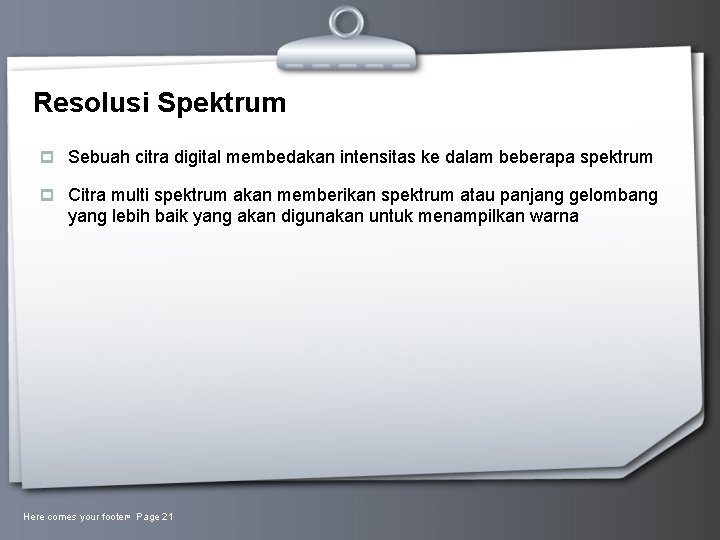

Resolusi Spektrum p Sebuah citra digital membedakan intensitas ke dalam beberapa spektrum p Citra multi spektrum akan memberikan spektrum atau panjang gelombang yang lebih baik yang akan digunakan untuk menampilkan warna Here comes your footer Page 21

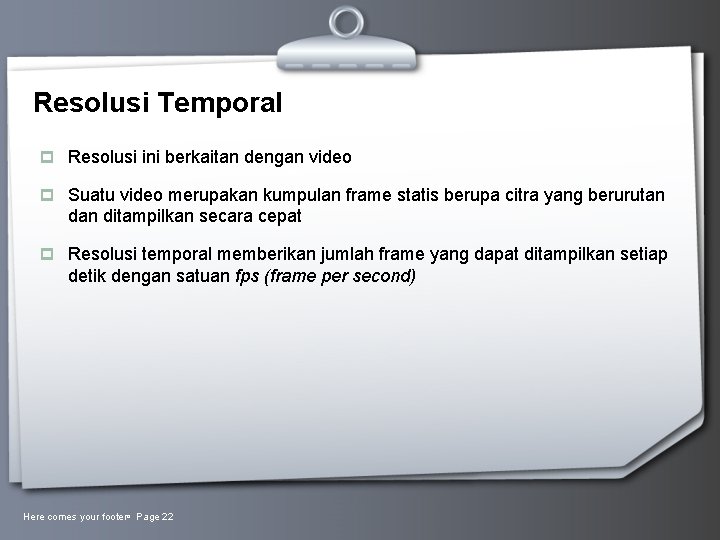

Resolusi Temporal p Resolusi ini berkaitan dengan video p Suatu video merupakan kumpulan frame statis berupa citra yang berurutan ditampilkan secara cepat p Resolusi temporal memberikan jumlah frame yang dapat ditampilkan setiap detik dengan satuan fps (frame per second) Here comes your footer Page 22

Resolusi Radiometrik p Resolusi ini memberikan nilai atau tingkat kehalusan citra yang dapat ditampilkan p Biasanya ditampilkan dalam satuan bit p Semakin tinggi resolusi radiometrik ini maka semakin baik perbedaan intensitas yang ditampilkan Here comes your footer Page 23

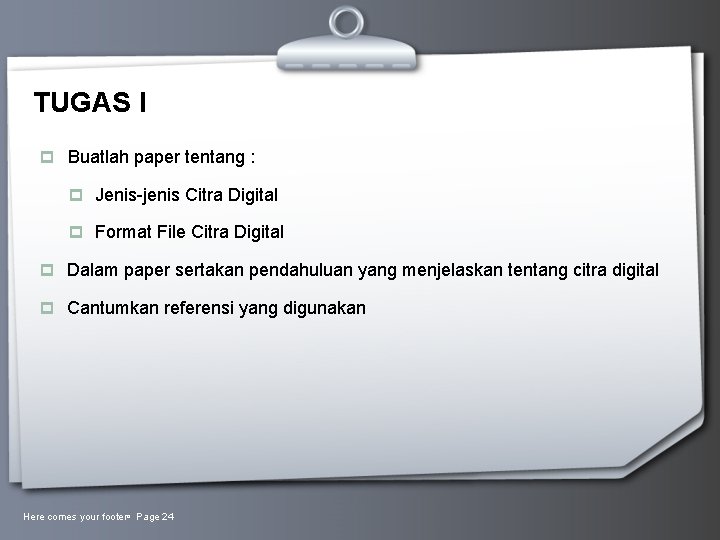

TUGAS I p Buatlah paper tentang : p Jenis-jenis Citra Digital p Format File Citra Digital p Dalam paper sertakan pendahuluan yang menjelaskan tentang citra digital p Cantumkan referensi yang digunakan Here comes your footer Page 24
