Pengolah Citra Digital 2 Citra Gray RGB Gray

Pengolah Citra Digital 2

Citra Gray & RGB Gray Red Green Blue

Definisi Citra Digital 12 67 . . . 155 28 10 . . .

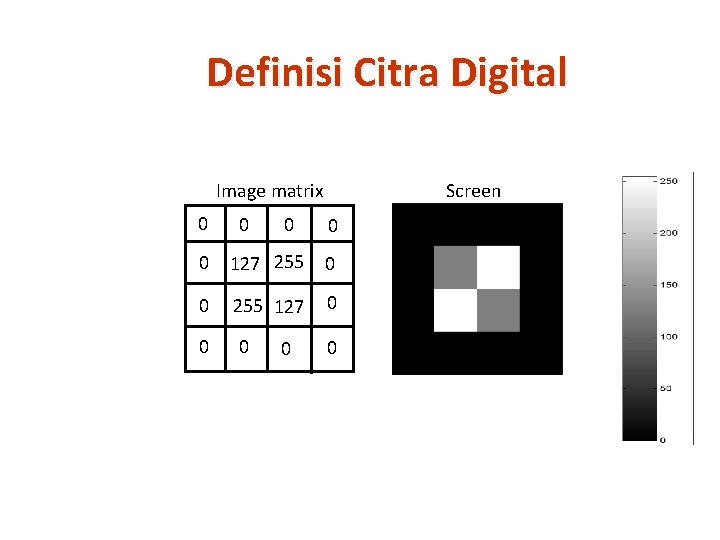

Definisi Citra Digital Image matrix 0 0 0 Screen 0 0 127 255 0 0 255 127 0 0 0

Proses Digitalisasi I(x, y) I(i, j) DIGITALISASI (SCANNER)

Sampling Citra Kontinyu I(x, y) Sampler

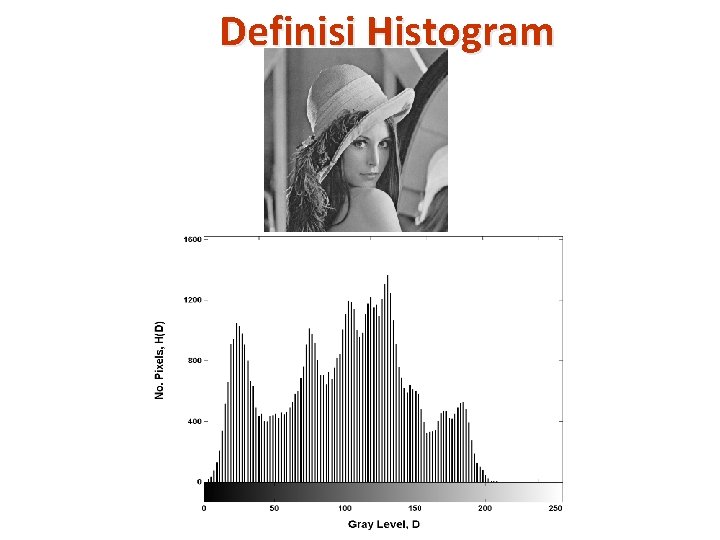

Definisi Histogram

Melihat Informasi Gambar • imshow(‘coins. png’) • imfinfo(‘coins. png’) • Cobalah untk gambar lain (pears. png, peppers. png, atau foto anda)

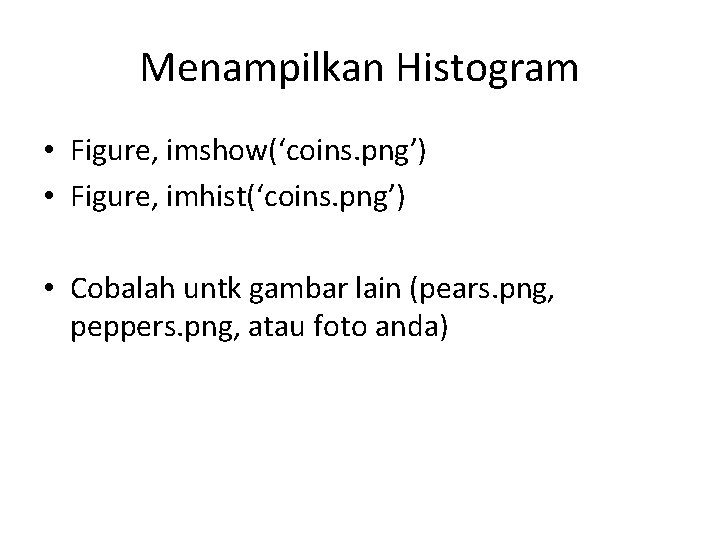

Menampilkan Histogram • Figure, imshow(‘coins. png’) • Figure, imhist(‘coins. png’) • Cobalah untk gambar lain (pears. png, peppers. png, atau foto anda)

Ekstraksi R, G dan B • • lenna = imread('lenna. jpg'); r = lenna(: , 1); g = lenna(: , 2); b = lenna(: , 3);

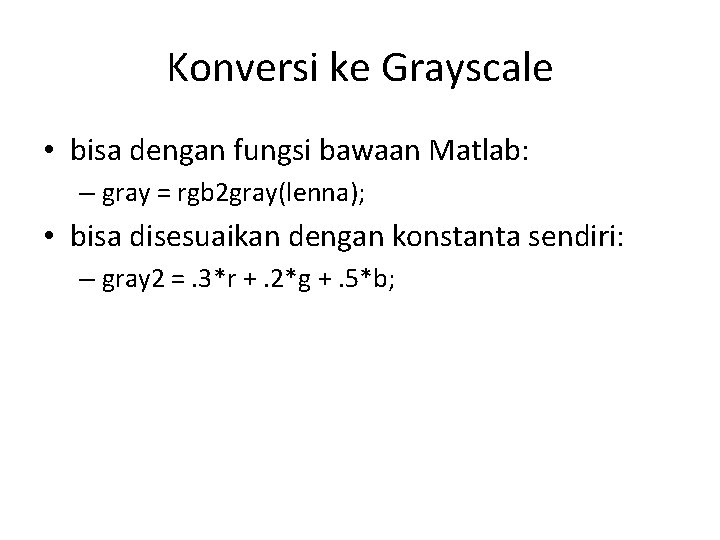

Konversi ke Grayscale • bisa dengan fungsi bawaan Matlab: – gray = rgb 2 gray(lenna); • bisa disesuaikan dengan konstanta sendiri: – gray 2 =. 3*r +. 2*g +. 5*b;

Pseudocoloring • Gambar grayscale bisa kita buat seoalh 2 berwarna dengan pesudo color • Pseudocoloring dengan colormap • contoh: – figure, imshow(r), colormap(jet), colorbar

Pseudocoloring

Konversi ke Citra Biner • citra biner adalah citra yang hanya direpresentasikan nilai tiap pixelnya dalam satu bit (satu nilai binary) – nilai pixel 0 berati hitam – nilai pixel 1 berarti putih • Konversi dilakukan dengan thresholding pada citra grayscale • threshold bisa dihitung atau sembarang – nilai pixel dibawah threshold jadi 0 – nilai pixel diatas threshold jadi 1

Konversi ke Citra Biner • • • im = imread(‘japan. png’); imgray = rgb 2 gray(im); thresh = graythresh(imgray); imbw = im 2 bw(imgray, thresh); figure, imshow(imbw);

Operasi Citra

Deteksi Tepi BW = edge(I) BW = edge(I, 'sobel') BW = edge(I, 'prewitt') BW = edge(I, 'roberts') BW = edge(I, 'log') BW = edge(I, 'canny')

Negasi • Negasi adalah proses pemetaan nilai pixel suatu citra, yaitu pada citra biner, pixel hitam dijadikan putih dijadikan hitam. Sedangkan pada citra grayscale atau berwarna, nilai maksimum pixel dikurangi dengan nilai pixel yang sedang diproses. • a=imread('bunga. jpg'); • c=250 -a; Negasi • figure, imshow(c)

Improve Image Contrast • • • I = imread('pout. tif'); imshow(I) figure, imhist(I) I 2 = histeq(I); figure, imshow(I 2) figure, imhist(I 2)

Write the Image to a Disk File • imwrite (I 2, 'pout 2. png');

Example • • • • • I = imread('rice. png'); imshow(I) background = imopen(I, strel('disk', 15)); figure, imshow(background) I 2 = imsubtract(I, background); figure, imshow(I 2) I 3 = imadjust(I 2); figure, imshow(I 3); level = graythresh(I 3); bw = im 2 bw(I 3, level); figure, imshow(bw) [labeled, num. Objects] = bwlabel(bw, 4); num. Objects figure, imshow(labeled); impixelregion pseudo_color = label 2 rgb(labeled, @spring, 'c', 'shuffle'); figure, imshow(pseudo_color); graindata = regionprops(labeled, 'basic') area 51 = graindata(51). Area

Rotating an Image • • I = imread('circuit. tif'); J = imrotate(I, 35, 'bilinear'); imshow(I) figure, imshow(J)
