Penggandengan Implemen Agus Haryanto Terminologi Pusat beban center
Penggandengan Implemen Agus Haryanto
Terminologi • Pusat beban (center of load) atau pusat tahanan (center of resistance) atau pusat draft (center of draft), adalah lokasi resultan gaya yang bekerja pada saat implemen dioperasikan. • Garis draft (line of draft) atau garis beban, adalah garis yang ditarik dari pusat beban sejajar arah lintasan.
Terminologi (Cont) • Pusat penarikan traktor (center of pull), adalah titik pusat daya penarikan traktor. • Garis tarik (line of pull), adalah garis yang ditarik dari pusat penarikan traktor sejajar arah lintasan. • Garis gandeng (line of hitch), adalah garis yang ditaik dari pusat beban implemen (center of load) ke pusat penarikan traktor (center of pull).
Center of Load
Center of Load

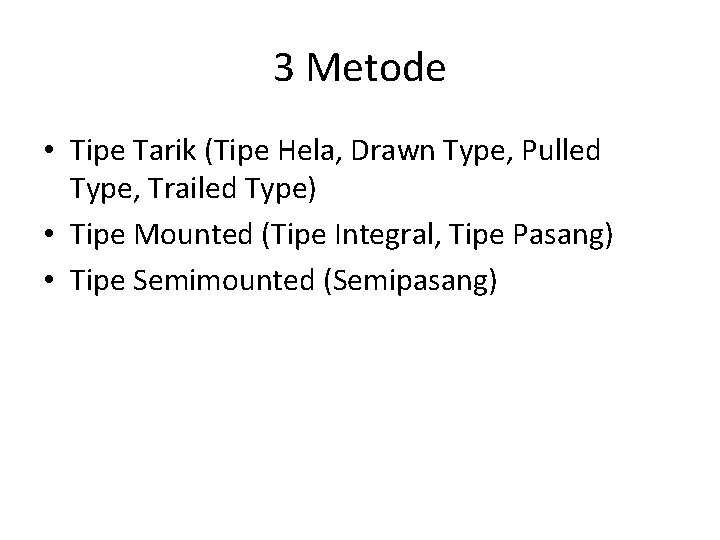

3 Metode • Tipe Tarik (Tipe Hela, Drawn Type, Pulled Type, Trailed Type) • Tipe Mounted (Tipe Integral, Tipe Pasang) • Tipe Semimounted (Semipasang)
Tipe Tarik • Implemen dihubungkan ke traktor melalui drawbar • Drawbar traktor dapat diatur secara horisontal • Drawbar implemen diatur secara vertikal • Beban implemen ditanggung oleh tanah • Lebar roda (WS) disetel: WS = (5 x 14”) + ½ (14”) + 3” = 80”
Penyetelan Roda Garis Gandeng, Garis Tarik, dan Garis Beban Batang Gandeng Pusat Penarikan Traktor 77” 38, 5” Pusat Beban Bajak Dinding Alur
Penyetelan Roda
Pengaturan Horisontal (Baik) Garis Draft Garis Tarik Batang Gandeng 10, 5” Pusat Pena-rikan Traktor 56” Pusat Beban Bajak 38, 5” 28” Dinding Alur A Drawbar Traktor
Pengaturan Horisontal (Buruk) Garis Draft Garis Tarik Batang Gandeng 10, 5” Pusat Pena-rikan Traktor 56” Pusat Beban Bajak 38, 5” 28” Dinding Alur A Drawbar Traktor
Pengaturan Horisontal (Buruk) Garis Draft Batang Gandeng Garis Tarik 10, 5” Pusat Pena-rikan Traktor 56” 38, 5” Pusat Beban Bajak Dinding Alur 28” B Drawbar Traktor
Pengaturan Vertikal (Baik) Titik Gandeng vertikal pada Implemen Garis Gandeng Titik Gandeng pada Traktor Dasar Alur

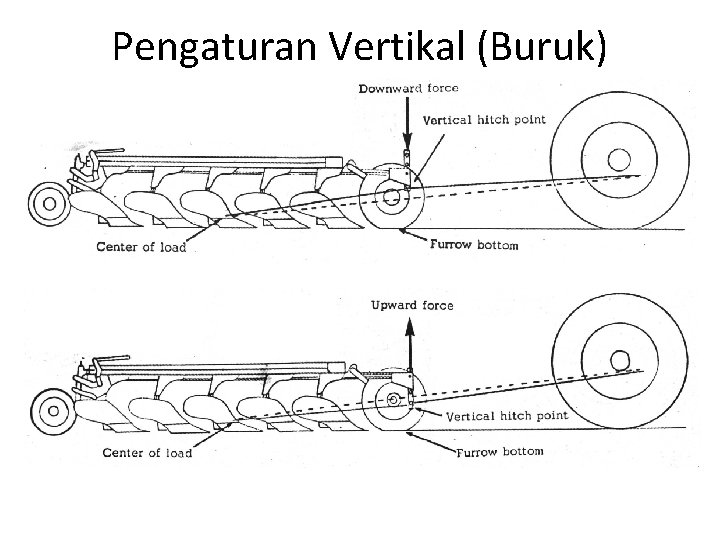

Pengaturan Vertikal (Buruk)
Bajak berjalan di hidung
Penggandengan Tarik Buruk • Penetrasi yang jelek jika digandeng terlalu rendah. • Bajak berjalan di ujungnya atau tumit saja. Kelengkungan singkal tidak dapat berfungsi. • Jika batang bajak tidak paralel dinding alur, pembalikan tanh jelek. • Diperlukan draft lebih besar jika bajak ditarik melawan dinding alur dengan sudut tarik yang besar. • Diperlukan usaha keras untuk mengendalikan traktor jika garis tarik (line of pull) tidak melewati pusat penarikan traktor.
Pengaturan Bajak Piring
Tipe Pasang (3 point hitch)
Tipe Pasang
Tipe Semipasang
