PENGENALAN VISUAL BASIC 1 PENGENALAN VISUAL BASIC q

PENGENALAN VISUAL BASIC 1

PENGENALAN VISUAL BASIC q q Perkembangan Pemrograman Evolusi Bahasa Pemrograman Berbasis DOS dan Windows : • Generasi I ( 1940 ) : Mesin Code ( Bahasa mesin ) • Generasi II ( 1950 ) : Assembly Language ( Bahasa Rakitan ) • Generasi III ( 1960 ) : High Level ( Cobol & Fortran ) • Generasi IV ( 1970 ) : Query and Database. Languages • Generasi V ( 1980 ) : Sistem Pakar q Perkembangan dari Visual. Basic GW Basica OBasic Qbasic Visual. Basic VB. Net • Microsoft Visual Basic 3. 0 menggunakan Sistem operasi Windows 3. 1. • Microsoft Visual Basic 4. 0 menggunakan Sistem operasi 16 bit Windows 3. 1 dan 32 bit Windows 95. • Microsoft Visual Basic 5. 0 menggunakan Sistem operasi Windows 95 dan windows NT. • Microsoft Visual Basic 6. 0 menggunakan Sistem operasi Windows 9 x, 2000, Windows XP dan Windows NT. 2

q Microsoft Visual Basic 6. 0 merupakan salah satu bentuk sarana pengembangan aplikasi (Software Developer) yang berbasis windows. Kemampuan Visual Basic dapat dipakai untuk merancang program aplikasi yang berpenampilan seperti program aplikasi lainnya yang berbasis windows. q Microsoft Visual Basic 6. 0 juga merupakan bahasa pemrograman berorientasi objek (Object Oriented Programming / OOP) yang menyediakan objek / kontrol yang berguna dan mudah dipakai. q Microsoft Visual Basic 6. 0 memiliki konsep Modular Programming, dimana kode – kode program letaknya tersebar di dalam modul – modul (objek – objek) yang terpisah – pisah. q Microsoft Visual Basic 6. 0 dimulai dengan merancang tampilan (interface), baru kemudian membuat kode-kode program. 3

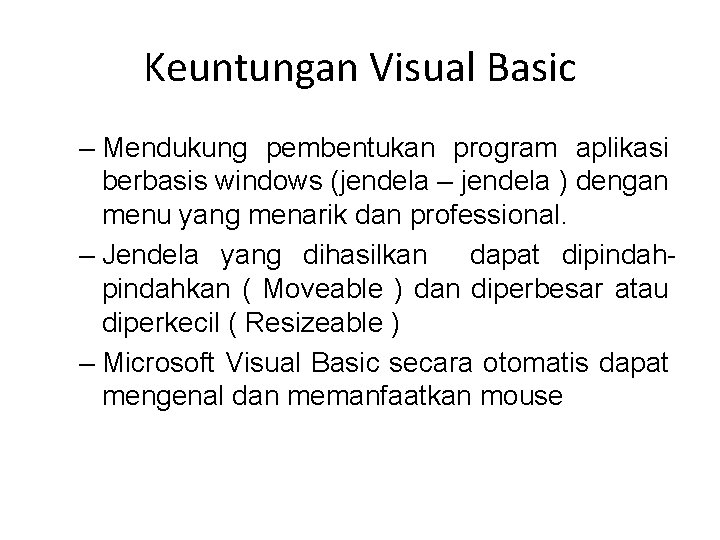

Keuntungan Visual Basic – Mendukung pembentukan program aplikasi berbasis windows (jendela – jendela ) dengan menu yang menarik dan professional. – Jendela yang dihasilkan dapat dipindahkan ( Moveable ) dan diperbesar atau diperkecil ( Resizeable ) – Microsoft Visual Basic secara otomatis dapat mengenal dan memanfaatkan mouse

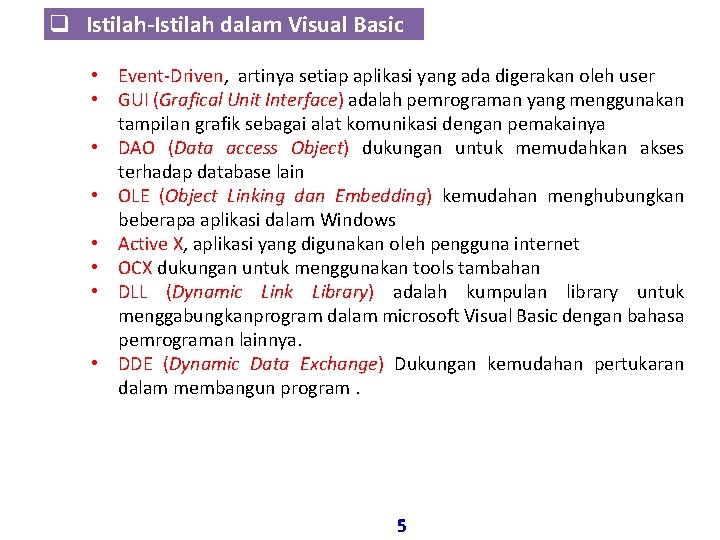

q Istilah-Istilah dalam Visual Basic • Event-Driven, artinya setiap aplikasi yang ada digerakan oleh user • GUI (Grafical Unit Interface) adalah pemrograman yang menggunakan tampilan grafik sebagai alat komunikasi dengan pemakainya • DAO (Data access Object) dukungan untuk memudahkan akses terhadap database lain • OLE (Object Linking dan Embedding) kemudahan menghubungkan beberapa aplikasi dalam Windows • Active X, aplikasi yang digunakan oleh pengguna internet • OCX dukungan untuk menggunakan tools tambahan • DLL (Dynamic Link Library) adalah kumpulan library untuk menggabungkanprogram dalam microsoft Visual Basic dengan bahasa pemrograman lainnya. • DDE (Dynamic Data Exchange) Dukungan kemudahan pertukaran dalam membangun program. 5

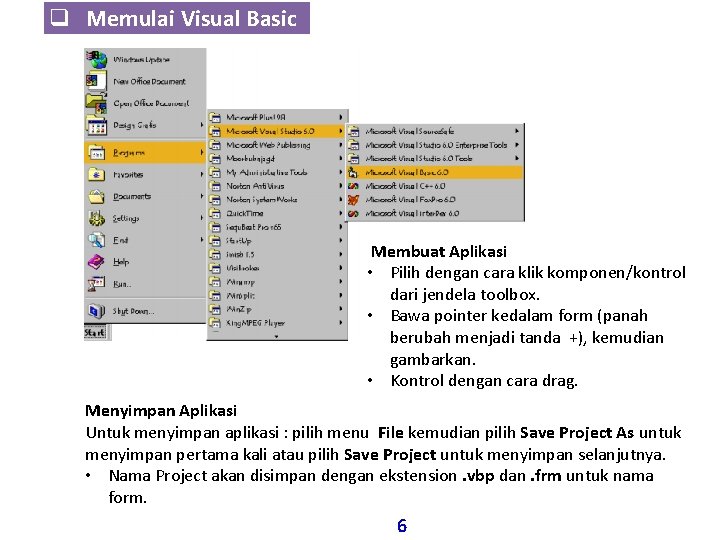

q Memulai Visual Basic Membuat Aplikasi • Pilih dengan cara klik komponen/kontrol dari jendela toolbox. • Bawa pointer kedalam form (panah berubah menjadi tanda +), kemudian gambarkan. • Kontrol dengan cara drag. Menyimpan Aplikasi Untuk menyimpan aplikasi : pilih menu File kemudian pilih Save Project As untuk menyimpan pertama kali atau pilih Save Project untuk menyimpan selanjutnya. • Nama Project akan disimpan dengan ekstension. vbp dan. frm untuk nama form. 6

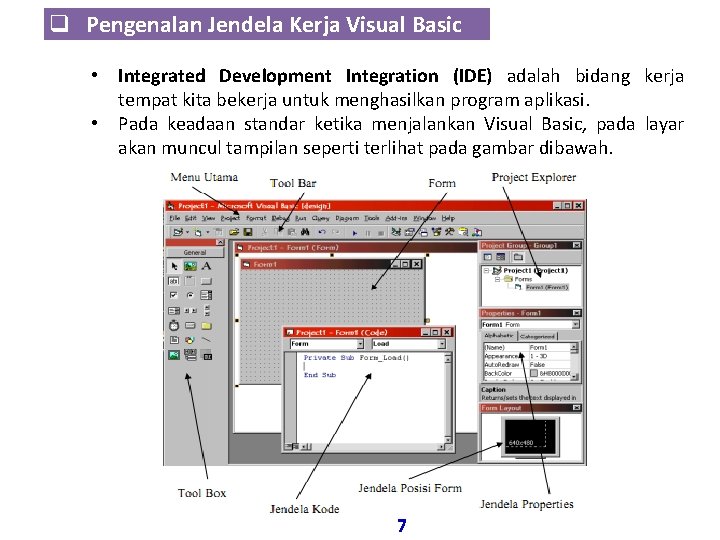

q Pengenalan Jendela Kerja Visual Basic • Integrated Development Integration (IDE) adalah bidang kerja tempat kita bekerja untuk menghasilkan program aplikasi. • Pada keadaan standar ketika menjalankan Visual Basic, pada layar akan muncul tampilan seperti terlihat pada gambar dibawah. 7

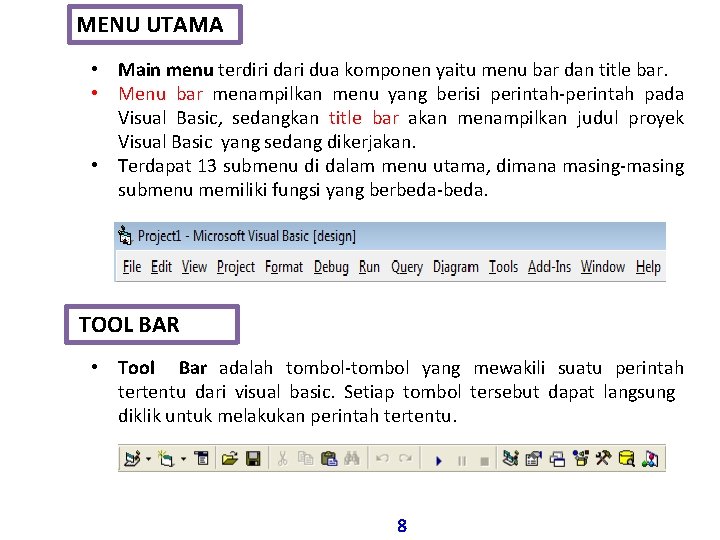

MENU UTAMA • Main menu terdiri dari dua komponen yaitu menu bar dan title bar. • Menu bar menampilkan menu yang berisi perintah-perintah pada Visual Basic, sedangkan title bar akan menampilkan judul proyek Visual Basic yang sedang dikerjakan. • Terdapat 13 submenu di dalam menu utama, dimana masing-masing submenu memiliki fungsi yang berbeda-beda. TOOL BAR • Tool Bar adalah tombol-tombol yang mewakili suatu perintah tertentu dari visual basic. Setiap tombol tersebut dapat langsung diklik untuk melakukan perintah tertentu. 8

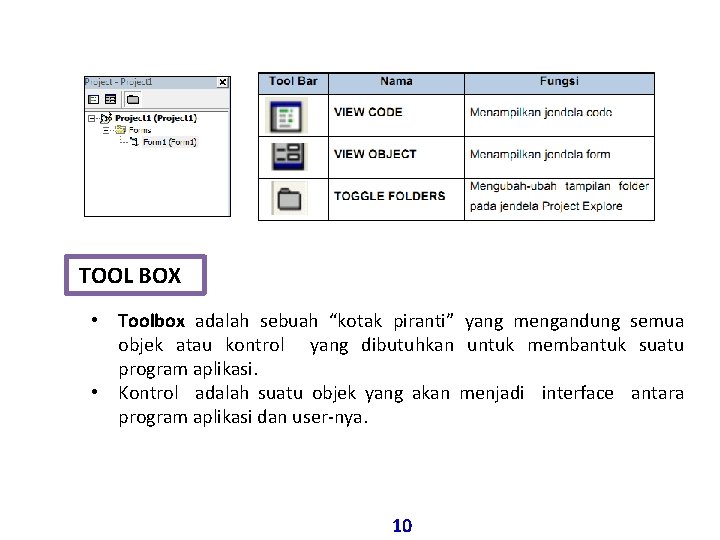

FORM • Form window atau Window form adalah daerah kerja utama, dimana akan dibuat program-program aplikasi Visual Basic. • Untuk mengaktifkan form ada beberapa cara, yaitu : ü Klik tombol View Object pada Window Project ü Dari menu View klik perintah Object ü Tekan tombol Shift + F 7 pada keyboard PROJECT EXPLORER • Project explorer adalah Window yang mengandung semua file di dalam aplikasi Visual Basic. • Project Explorer adalah file pusat yang mengelola dan mencatat seluruh file-file yang dibutuhkan untuk membentuk suatu aplikasi. • Project Explorer menyimpan semua komponen, perubahan, serta apa • saja yang berhubungan dengan aplikasi. • Project Explorer disimpan pada file dengan akhiran. VBP. • Project Explorer ditampilkan dalam bentuk struktur pohon. 9

TOOL BOX • Toolbox adalah sebuah “kotak piranti” yang mengandung semua objek atau kontrol yang dibutuhkan untuk membantuk suatu program aplikasi. • Kontrol adalah suatu objek yang akan menjadi interface antara program aplikasi dan user-nya. 10

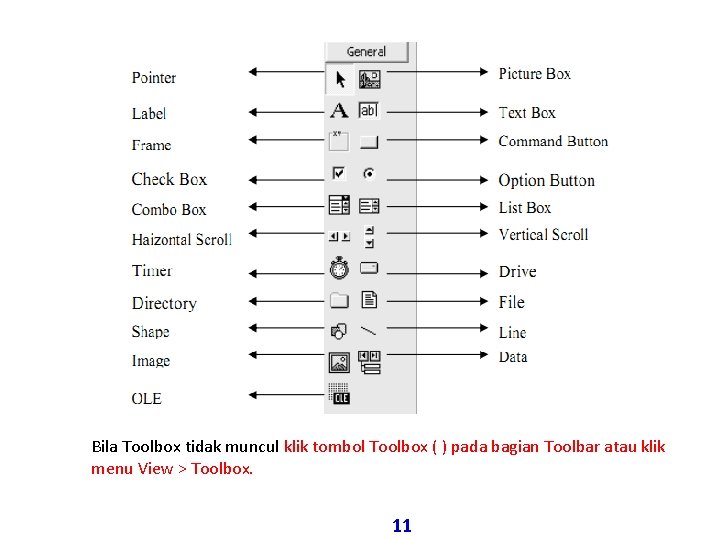

Bila Toolbox tidak muncul klik tombol Toolbox ( ) pada bagian Toolbar atau klik menu View > Toolbox. 11

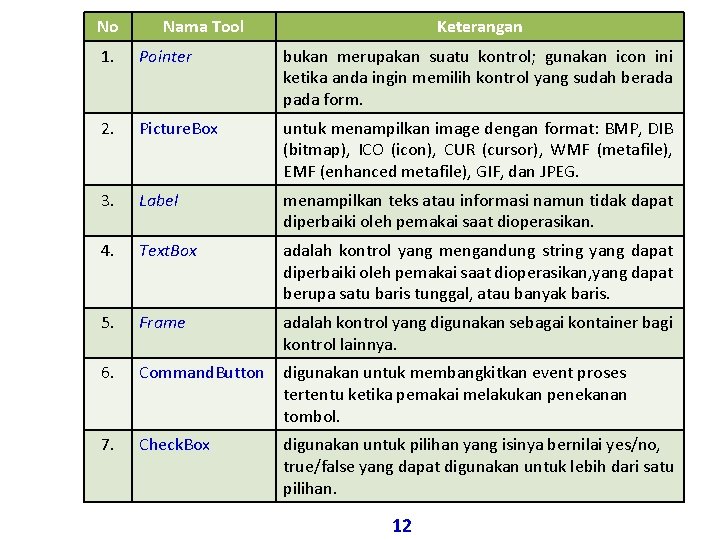

No Nama Tool Keterangan 1. Pointer bukan merupakan suatu kontrol; gunakan icon ini ketika anda ingin memilih kontrol yang sudah berada pada form. 2. Picture. Box untuk menampilkan image dengan format: BMP, DIB (bitmap), ICO (icon), CUR (cursor), WMF (metafile), EMF (enhanced metafile), GIF, dan JPEG. 3. Label menampilkan teks atau informasi namun tidak dapat diperbaiki oleh pemakai saat dioperasikan. 4. Text. Box adalah kontrol yang mengandung string yang dapat diperbaiki oleh pemakai saat dioperasikan, yang dapat berupa satu baris tunggal, atau banyak baris. 5. Frame adalah kontrol yang digunakan sebagai kontainer bagi kontrol lainnya. 6. Command. Button digunakan untuk membangkitkan event proses tertentu ketika pemakai melakukan penekanan tombol. 7. Check. Box digunakan untuk pilihan yang isinya bernilai yes/no, true/false yang dapat digunakan untuk lebih dari satu pilihan. 12

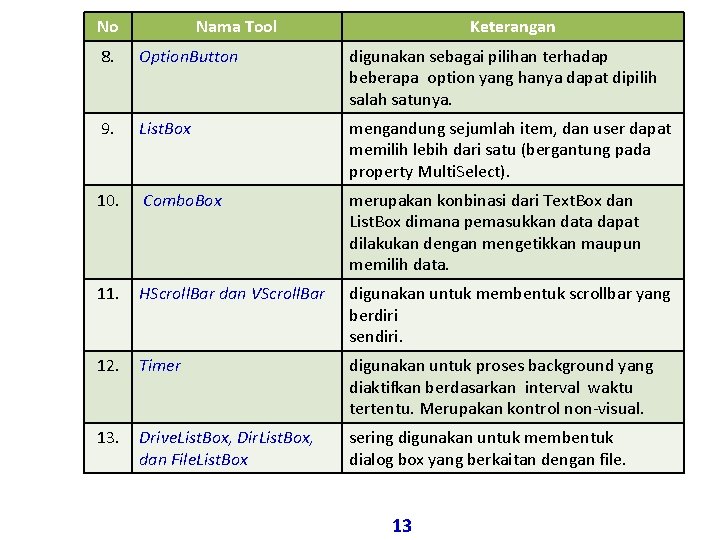

No Nama Tool Keterangan 8. Option. Button digunakan sebagai pilihan terhadap beberapa option yang hanya dapat dipilih salah satunya. 9. List. Box mengandung sejumlah item, dan user dapat memilih lebih dari satu (bergantung pada property Multi. Select). 10. Combo. Box merupakan konbinasi dari Text. Box dan List. Box dimana pemasukkan data dapat dilakukan dengan mengetikkan maupun memilih data. 11. HScroll. Bar dan VScroll. Bar digunakan untuk membentuk scrollbar yang berdiri sendiri. 12. Timer digunakan untuk proses background yang diaktifkan berdasarkan interval waktu tertentu. Merupakan kontrol non-visual. 13. Drive. List. Box, Dir. List. Box, dan File. List. Box sering digunakan untuk membentuk dialog box yang berkaitan dengan file. 13

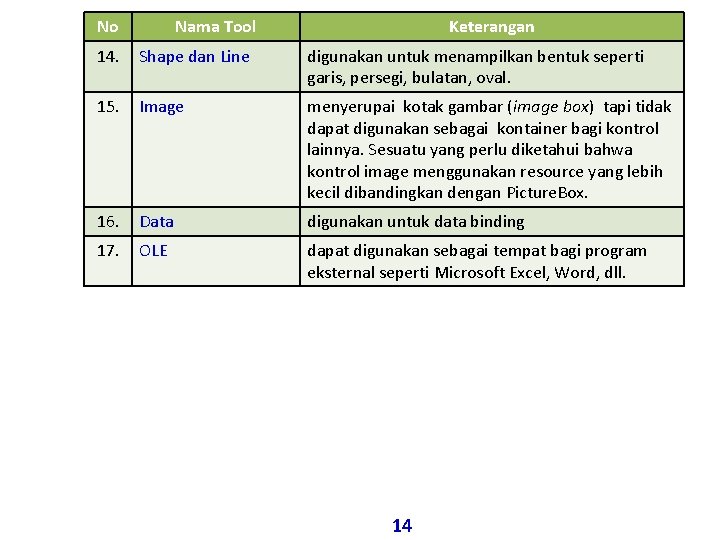

No Nama Tool Keterangan 14. Shape dan Line digunakan untuk menampilkan bentuk seperti garis, persegi, bulatan, oval. 15. Image menyerupai kotak gambar (image box) tapi tidak dapat digunakan sebagai kontainer bagi kontrol lainnya. Sesuatu yang perlu diketahui bahwa kontrol image menggunakan resource yang lebih kecil dibandingkan dengan Picture. Box. 16. Data digunakan untuk data binding 17. OLE dapat digunakan sebagai tempat bagi program eksternal seperti Microsoft Excel, Word, dll. 14

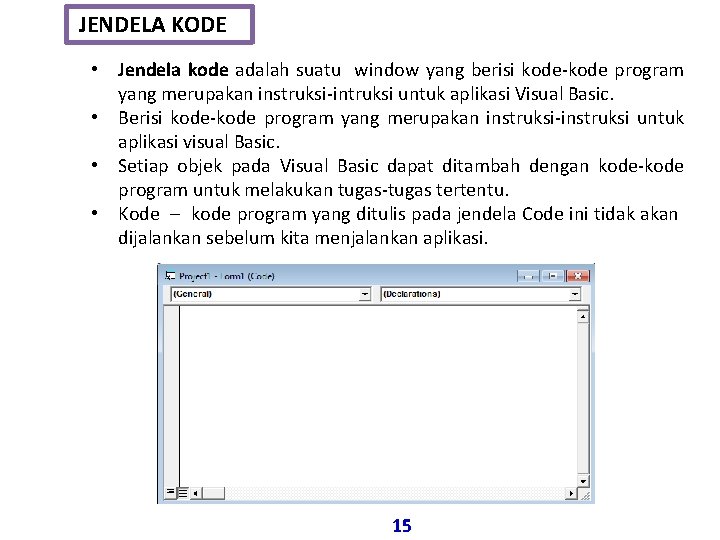

JENDELA KODE • Jendela kode adalah suatu window yang berisi kode-kode program yang merupakan instruksi-intruksi untuk aplikasi Visual Basic. • Berisi kode-kode program yang merupakan instruksi-instruksi untuk aplikasi visual Basic. • Setiap objek pada Visual Basic dapat ditambah dengan kode-kode program untuk melakukan tugas-tugas tertentu. • Kode – kode program yang ditulis pada jendela Code ini tidak akan dijalankan sebelum kita menjalankan aplikasi. 15

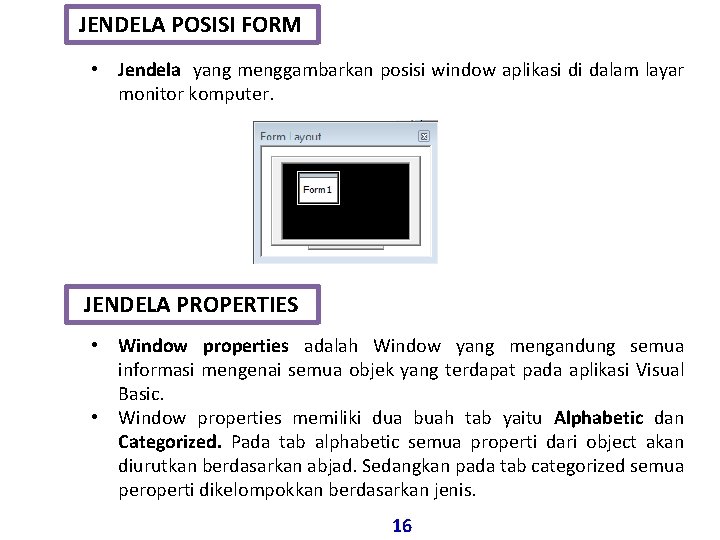

JENDELA POSISI FORM • Jendela yang menggambarkan posisi window aplikasi di dalam layar monitor komputer. JENDELA PROPERTIES • Window properties adalah Window yang mengandung semua informasi mengenai semua objek yang terdapat pada aplikasi Visual Basic. • Window properties memiliki dua buah tab yaitu Alphabetic dan Categorized. Pada tab alphabetic semua properti dari object akan diurutkan berdasarkan abjad. Sedangkan pada tab categorized semua peroperti dikelompokkan berdasarkan jenis. 16

17

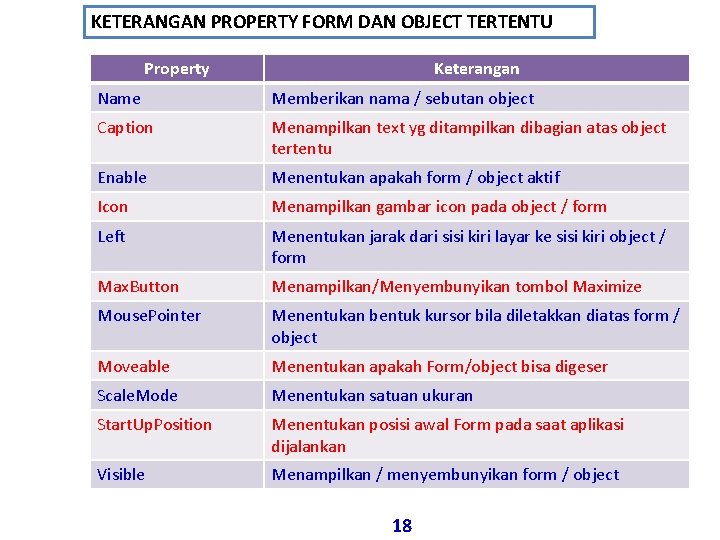

KETERANGAN PROPERTY FORM DAN OBJECT TERTENTU Property Keterangan Name Memberikan nama / sebutan object Caption Menampilkan text yg ditampilkan dibagian atas object tertentu Enable Menentukan apakah form / object aktif Icon Menampilkan gambar icon pada object / form Left Menentukan jarak dari sisi kiri layar ke sisi kiri object / form Max. Button Menampilkan/Menyembunyikan tombol Maximize Mouse. Pointer Menentukan bentuk kursor bila diletakkan diatas form / object Moveable Menentukan apakah Form/object bisa digeser Scale. Mode Menentukan satuan ukuran Start. Up. Position Menentukan posisi awal Form pada saat aplikasi dijalankan Visible Menampilkan / menyembunyikan form / object 18

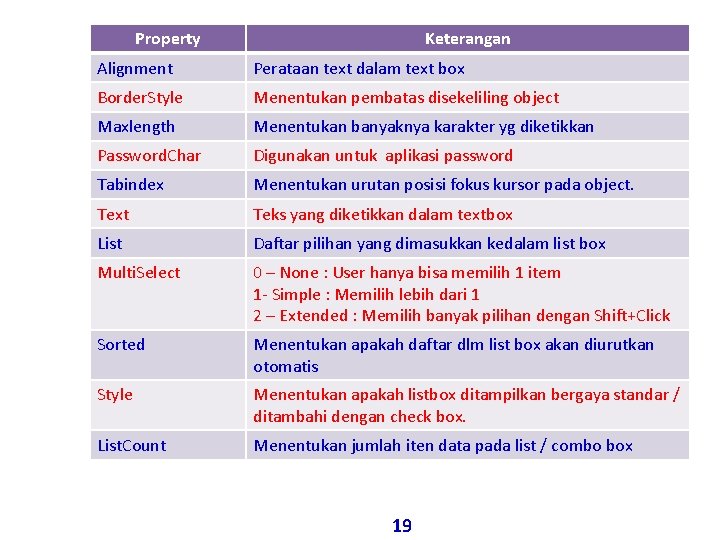

Property Keterangan Alignment Perataan text dalam text box Border. Style Menentukan pembatas disekeliling object Maxlength Menentukan banyaknya karakter yg diketikkan Password. Char Digunakan untuk aplikasi password Tabindex Menentukan urutan posisi fokus kursor pada object. Text Teks yang diketikkan dalam textbox List Daftar pilihan yang dimasukkan kedalam list box Multi. Select 0 – None : User hanya bisa memilih 1 item 1 - Simple : Memilih lebih dari 1 2 – Extended : Memilih banyak pilihan dengan Shift+Click Sorted Menentukan apakah daftar dlm list box akan diurutkan otomatis Style Menentukan apakah listbox ditampilkan bergaya standar / ditambahi dengan check box. List. Count Menentukan jumlah iten data pada list / combo box 19

Property Keterangan Clear Menghapus semua item data dari list / combo box Additem Menambah sebuah item data pada list / combo box Remove. Item Menghapus sebuah data dari list / combo box Fill. Style Memberikan pola arsiran Appearance Menampilkan object biasa atau 3 D Forecolor Menentukan warna text Backcolor Menentukan warna belakang / background 20

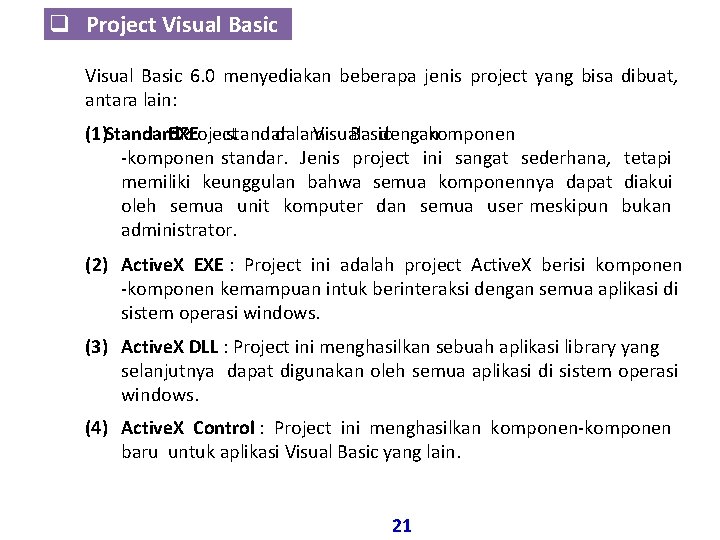

q Project Visual Basic 6. 0 menyediakan beberapa jenis project yang bisa dibuat, antara lain: (1)Standard EXE Project : standar dalam Visual Basic dengan komponen -komponen standar. Jenis project ini sangat sederhana, tetapi memiliki keunggulan bahwa semua komponennya dapat diakui oleh semua unit komputer dan semua user meskipun bukan administrator. (2) Active. X EXE : Project ini adalah project Active. X berisi komponen -komponen kemampuan intuk berinteraksi dengan semua aplikasi di sistem operasi windows. (3) Active. X DLL : Project ini menghasilkan sebuah aplikasi library yang selanjutnya dapat digunakan oleh semua aplikasi di sistem operasi windows. (4) Active. X Control : Project ini menghasilkan komponen-komponen baru untuk aplikasi Visual Basic yang lain. 21

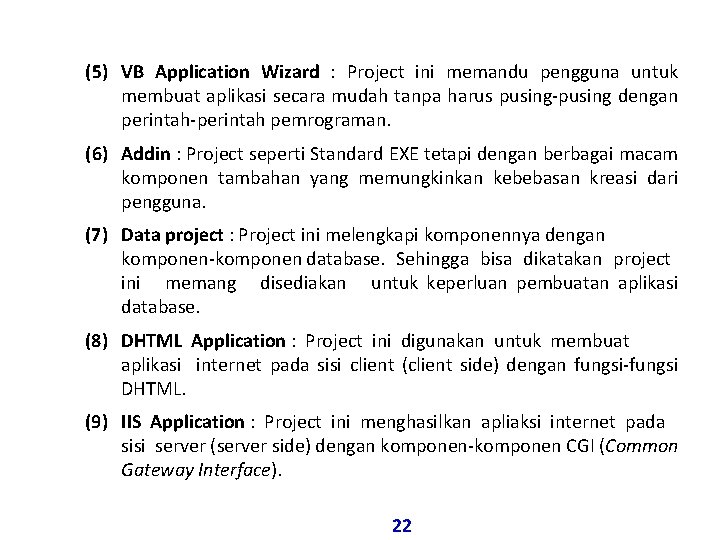

(5) VB Application Wizard : Project ini memandu pengguna untuk membuat aplikasi secara mudah tanpa harus pusing-pusing dengan perintah-perintah pemrograman. (6) Addin : Project seperti Standard EXE tetapi dengan berbagai macam komponen tambahan yang memungkinkan kebebasan kreasi dari pengguna. (7) Data project : Project ini melengkapi komponennya dengan komponen-komponen database. Sehingga bisa dikatakan project ini memang disediakan untuk keperluan pembuatan aplikasi database. (8) DHTML Application : Project ini digunakan untuk membuat aplikasi internet pada sisi client (client side) dengan fungsi-fungsi DHTML. (9) IIS Application : Project ini menghasilkan apliaksi internet pada sisi server (server side) dengan komponen-komponen CGI (Common Gateway Interface). 22

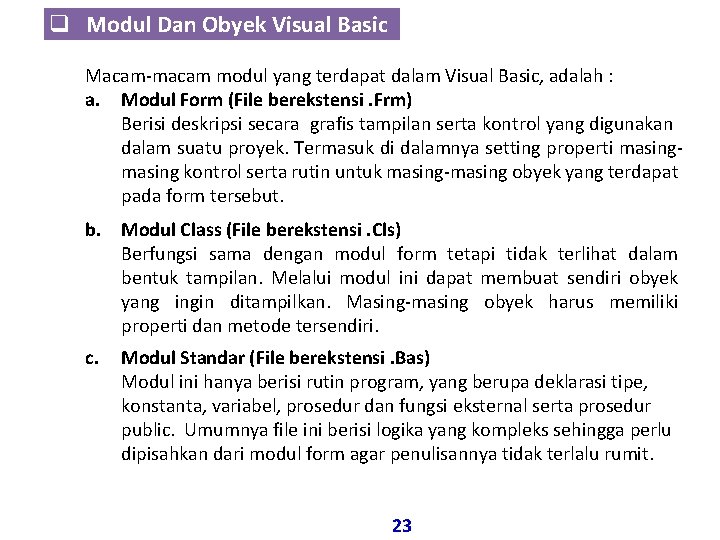

q Modul Dan Obyek Visual Basic Macam-macam modul yang terdapat dalam Visual Basic, adalah : a. Modul Form (File berekstensi. Frm) Berisi deskripsi secara grafis tampilan serta kontrol yang digunakan dalam suatu proyek. Termasuk di dalamnya setting properti masing kontrol serta rutin untuk masing-masing obyek yang terdapat pada form tersebut. b. Modul Class (File berekstensi. Cls) Berfungsi sama dengan modul form tetapi tidak terlihat dalam bentuk tampilan. Melalui modul ini dapat membuat sendiri obyek yang ingin ditampilkan. Masing-masing obyek harus memiliki properti dan metode tersendiri. c. Modul Standar (File berekstensi. Bas) Modul ini hanya berisi rutin program, yang berupa deklarasi tipe, konstanta, variabel, prosedur dan fungsi eksternal serta prosedur public. Umumnya file ini berisi logika yang kompleks sehingga perlu dipisahkan dari modul form agar penulisannya tidak terlalu rumit. 23

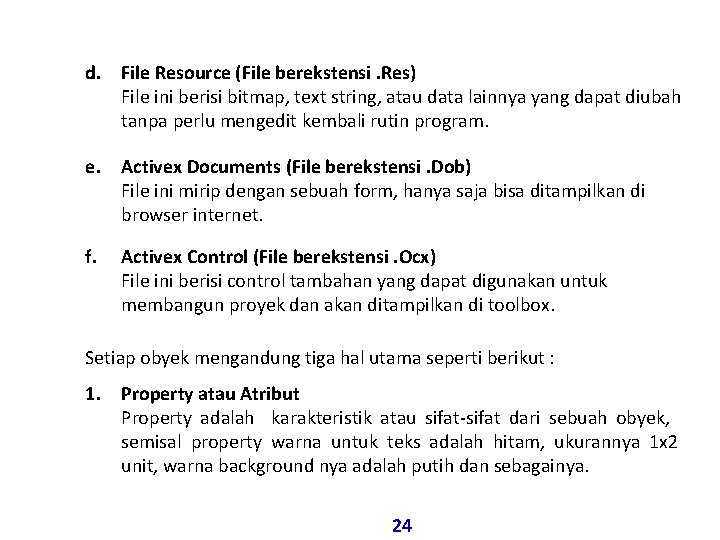

d. File Resource (File berekstensi. Res) File ini berisi bitmap, text string, atau data lainnya yang dapat diubah tanpa perlu mengedit kembali rutin program. e. Activex Documents (File berekstensi. Dob) File ini mirip dengan sebuah form, hanya saja bisa ditampilkan di browser internet. f. Activex Control (File berekstensi. Ocx) File ini berisi control tambahan yang dapat digunakan untuk membangun proyek dan akan ditampilkan di toolbox. Setiap obyek mengandung tiga hal utama seperti berikut : 1. Property atau Atribut Property adalah karakteristik atau sifat-sifat dari sebuah obyek, semisal property warna untuk teks adalah hitam, ukurannya 1 x 2 unit, warna background nya adalah putih dan sebagainya. 24

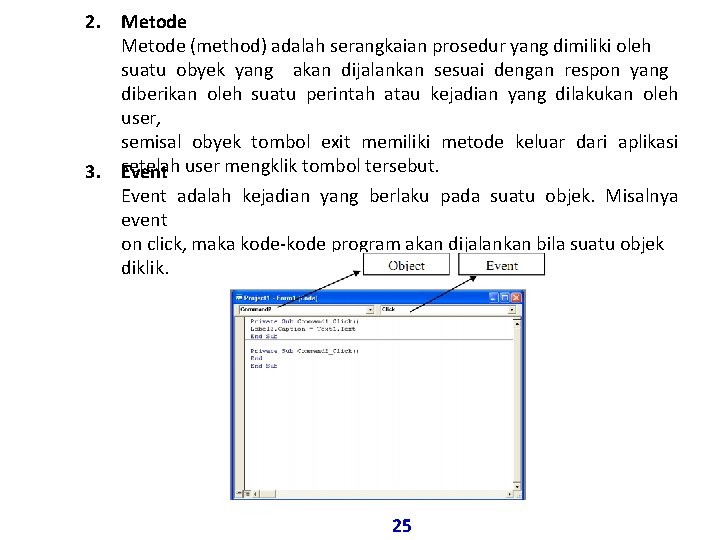

2. Metode (method) adalah serangkaian prosedur yang dimiliki oleh suatu obyek yang akan dijalankan sesuai dengan respon yang diberikan oleh suatu perintah atau kejadian yang dilakukan oleh user, semisal obyek tombol exit memiliki metode keluar dari aplikasi 3. setelah Event user mengklik tombol tersebut. Event adalah kejadian yang berlaku pada suatu objek. Misalnya event on click, maka kode-kode program akan dijalankan bila suatu objek diklik. 25

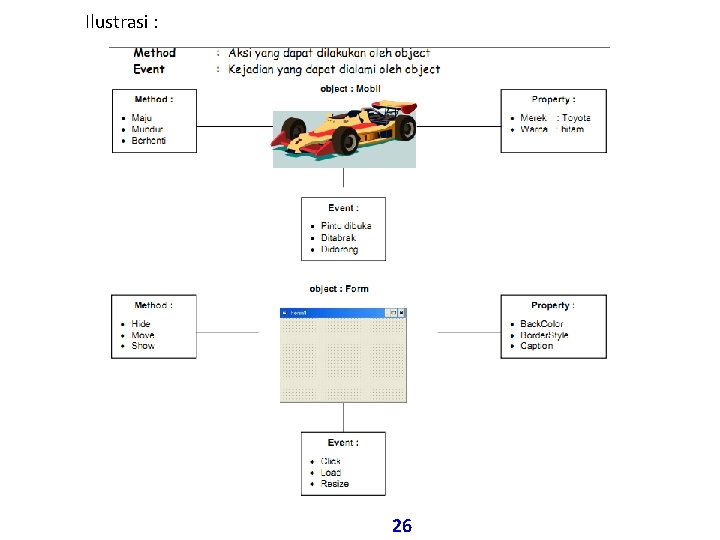

Ilustrasi : 26

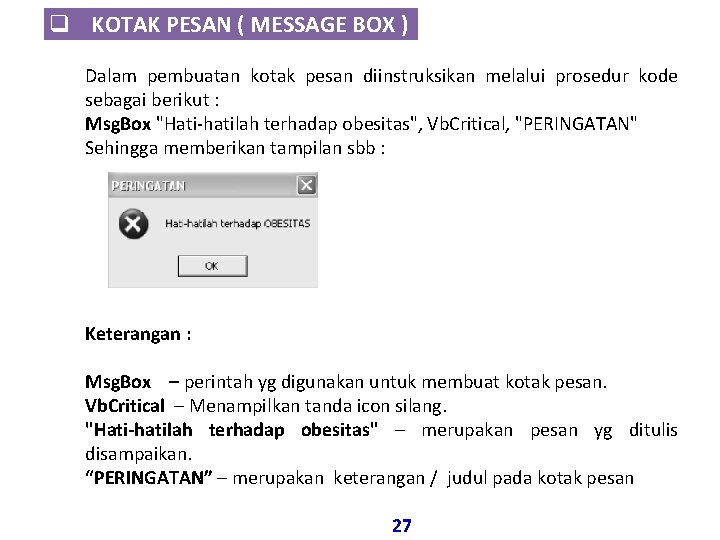

q KOTAK PESAN ( MESSAGE BOX ) Dalam pembuatan kotak pesan diinstruksikan melalui prosedur kode sebagai berikut : Msg. Box "Hati-hatilah terhadap obesitas", Vb. Critical, "PERINGATAN" Sehingga memberikan tampilan sbb : Keterangan : Msg. Box – perintah yg digunakan untuk membuat kotak pesan. Vb. Critical – Menampilkan tanda icon silang. "Hati-hatilah terhadap obesitas" – merupakan pesan yg ditulis disampaikan. “PERINGATAN” – merupakan keterangan / judul pada kotak pesan 27

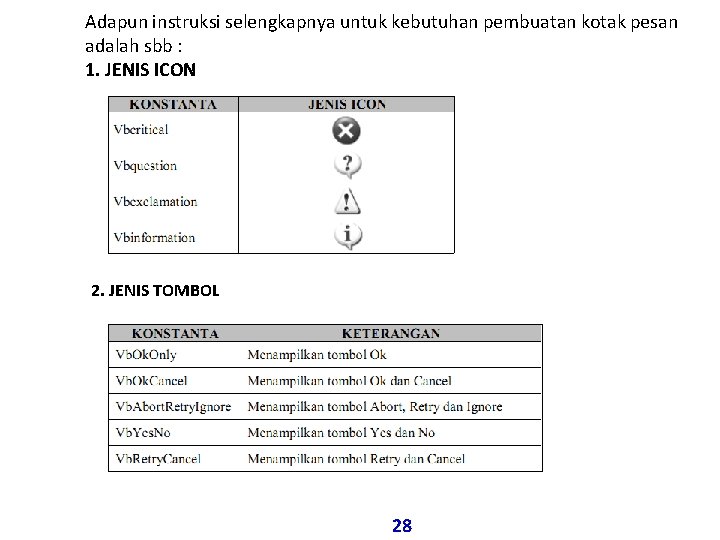

Adapun instruksi selengkapnya untuk kebutuhan pembuatan kotak pesan adalah sbb : 1. JENIS ICON 2. JENIS TOMBOL 28

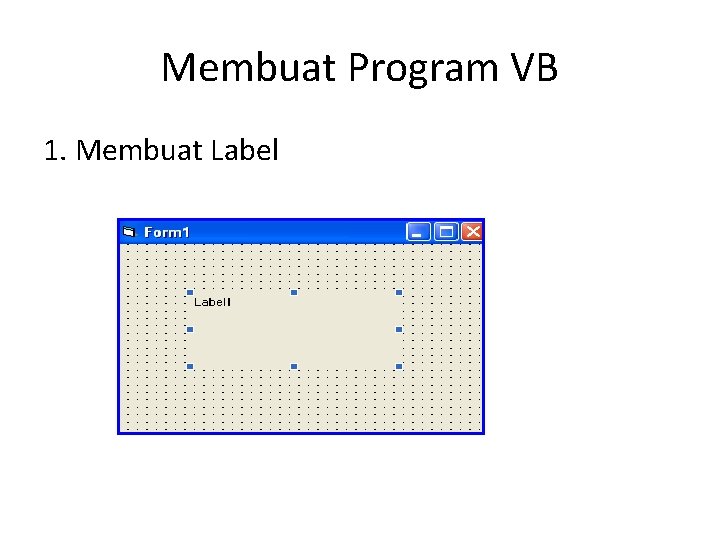

Membuat Program VB 1. Membuat Label

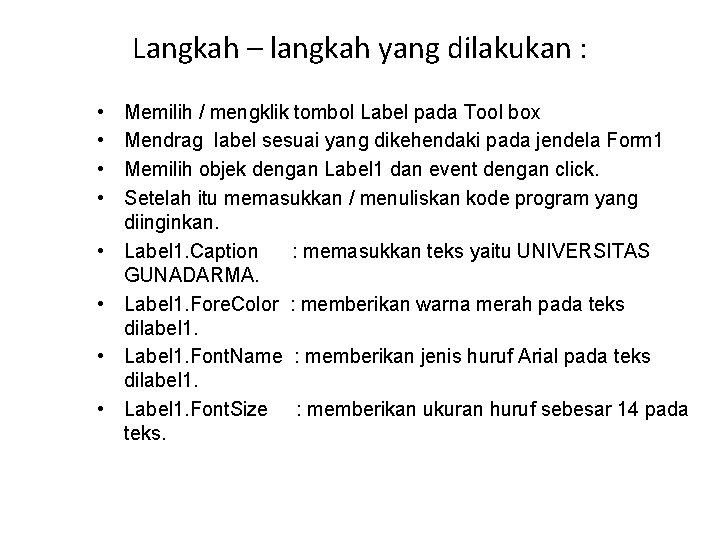

Langkah – langkah yang dilakukan : • • Memilih / mengklik tombol Label pada Tool box Mendrag label sesuai yang dikehendaki pada jendela Form 1 Memilih objek dengan Label 1 dan event dengan click. Setelah itu memasukkan / menuliskan kode program yang diinginkan. Label 1. Caption : memasukkan teks yaitu UNIVERSITAS GUNADARMA. Label 1. Fore. Color : memberikan warna merah pada teks dilabel 1. Label 1. Font. Name : memberikan jenis huruf Arial pada teks dilabel 1. Label 1. Font. Size : memberikan ukuran huruf sebesar 14 pada teks.

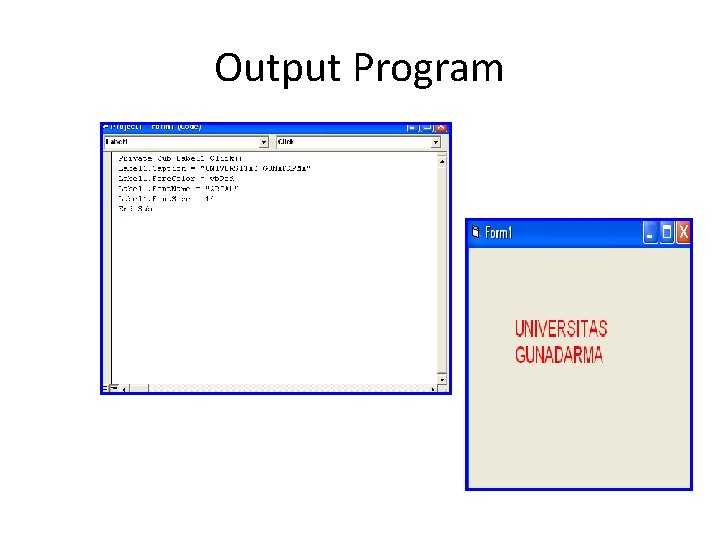

Output Program
