Sistem Komunikasi Serat Optik Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 2

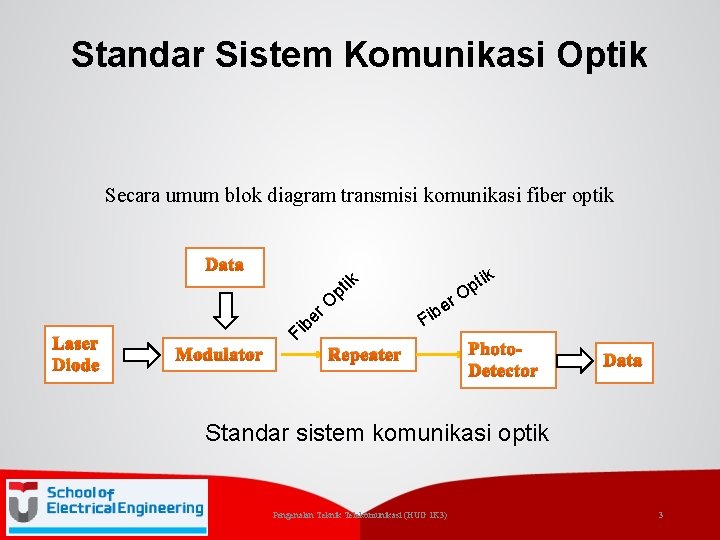

Standar Sistem Komunikasi Optik Secara umum blok diagram transmisi komunikasi fiber optik Data Laser Diode ik pt O er b Modulator Fi k r e Fib Repeater ti p O Photo. Detector Data Standar sistem komunikasi optik Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 3

Perkembangan Siskomoptik Data Encoder Laser Diode Modulator Mach. Zehnder F e ib r. O pt ik Fi EDFA r be O pt ik APD Data Decoder Sistem error-correction codes pada sistem komunikasi fiber optik Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 4

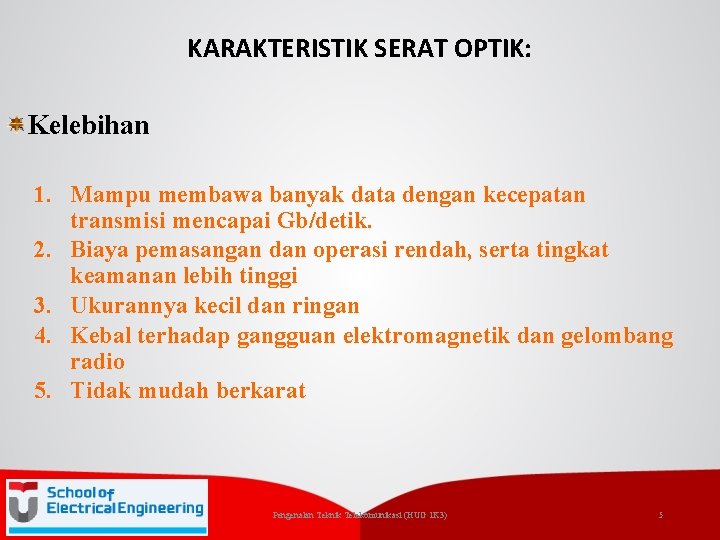

KARAKTERISTIK SERAT OPTIK: Kelebihan 1. Mampu membawa banyak data dengan kecepatan transmisi mencapai Gb/detik. 2. Biaya pemasangan dan operasi rendah, serta tingkat keamanan lebih tinggi 3. Ukurannya kecil dan ringan 4. Kebal terhadap gangguan elektromagnetik dan gelombang radio 5. Tidak mudah berkarat Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 5

KARAKTERISTIK SINYAL di SERAT OPTIK: Sinyal akan mengalami dua hal: 1. Redaman, 1. Redaman penurunan intensitas sinyal membatasi jarak. 2. Dispersi, pelebaran pulsa membatasi kapasitas (BW-length product). Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 6

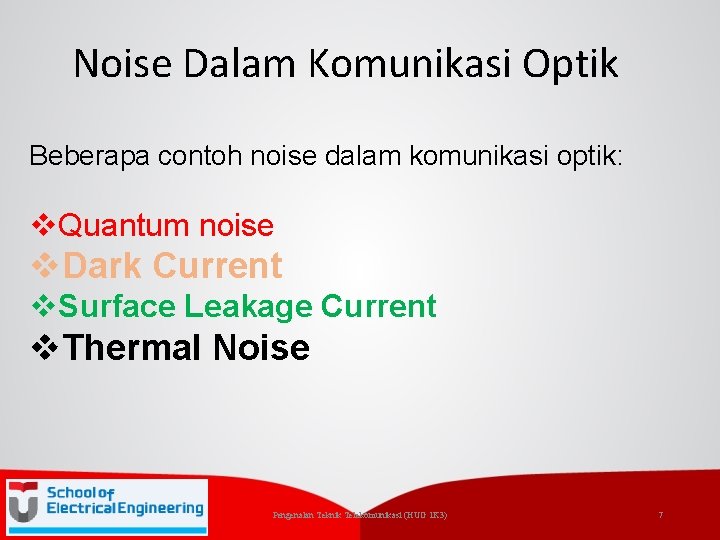

Noise Dalam Komunikasi Optik Beberapa contoh noise dalam komunikasi optik: v. Quantum noise v. Dark Current v. Surface Leakage Current v. Thermal Noise Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 7

Sistem Komunikasi Serat Optik SKSO Sistem komunikasi yang dalam pengiriman dan penerimaan sinyal informasinya menggunakan sumber optik dan detektor optik Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 8

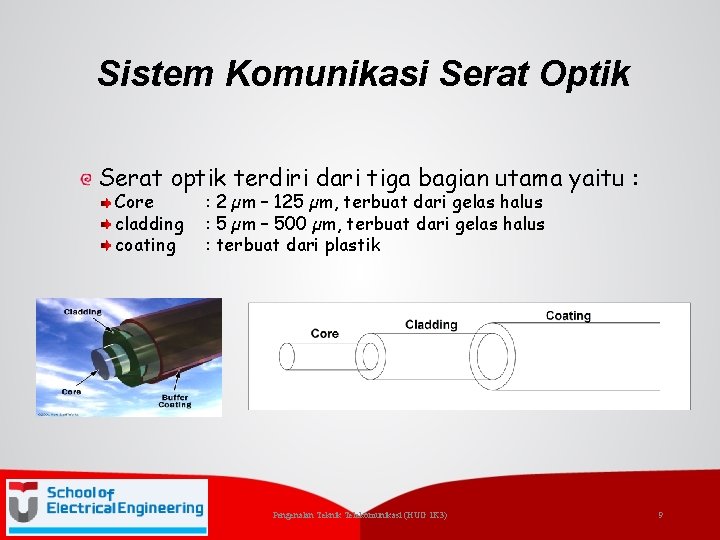

Sistem Komunikasi Serat Optik Serat optik terdiri dari tiga bagian utama yaitu : Core cladding coating : 2 µm – 125 µm, terbuat dari gelas halus : 5 µm – 500 µm, terbuat dari gelas halus : terbuat dari plastik Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 9

Spektrum Frekuensi Optik Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 10

Spektrum Frekuensi Optik Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 11

Sumber Optik • LED : - Biaya murah - Daya Menengah - Jarak pendek, laju bit rendah • Laser - Biaya mahal - Daya cukup - Jarak jauh, laju bit tinggi Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 12

FAQ Serat Optik memiliki tiga bagian utama, sebutkan dan jelaskan? Di serat optik ada yang disebut dengan window optik, apa yang dimaksud dengan window optik? Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 13

Jenis-jenis Serat Optik 1. Single Mode Fiber Diameter core < Diameter cladding Digunakan untuk transmisi jarak jauh rugi-rugi transmisinya sangat kecil band frekuensi yang lebar 2. Multimode Step Index Fiber Ukuran intinya berkisar 50 m – 125 m dengan diameter cladding 125 m – 500 m Diameter core yang besar digunakan agar penyambungan kabel lebih mudah Hanya baik digunakan untuk data atau informasi dengan kecepatan rendah dan untuk jarak yang relatif dekat Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 14

3. Multimode Graded Index Fiber Diameter corenya antara 30 m – 60 m sedangkan diameter claddingnya 100 m – 150 m Merupakan penggabungan serat single mode dan serat multimode step index Biasanya untuk jarak transmisi 10 – 20 km pentransmisian seperti pada LAN informasi jarak menengah Spesifikasi Teknis Kabel Serat Optik Menurut PT. Telkom Karakteristik Nilai Tipe Kabel Single mode Mode Field Diameter ( 1310 nm ) 0, 5 m Mode Field Diameter ( 1550 nm ) 0, 5 m Diameter Cladding ( 1310 nm ) 2 m Diameter Cladding ( 1550 nm ) 2 m Attenuasi maksimum pada 1310 nm 0, 4 d. B/km Attenuasi maksimum pada 1550 nm 0, 25 d. B/km Rugi-rugi sambungan 0, 2 d. B Rugi-rugi konektor 0, 5 d. B Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 15

Jaringan Lokal akses fiber optik (Jarlokaf ) Sentral ( TKO – titik Konversi Optik ) FTTZ optik FTTB FTTZ kabel tembaga FTTC FTTZ = Fibre to the Zone (RK) FTTB = Fibre to the Building K A N T O R A N FTTH FTTC= to the curb(DP) FTTH= to the home Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 16

Propagasi lewat kabel optik § § Index bias kaca 1, 3 – 1, 5 n = c/v, c= 3. 108 m/s Jika n = 4/3 maka v=2, 25 108 m/s Panjang gel cahaya dalam kabel optik dapat 0. 8 nm, 1. 3 nm atau 1550 nm. § Membawa 40. 000 VBW atau video § Bebas interferensi Perambatan multi mode Step index mode Gradual index mod 2. 5 2. 0 1. 5 1. 0. 5 db/km. 8. 9 1 1. 2 1. 3 1. 4 1. 5 1. 6 1. 7 n m Redaman oleh kabel optik pada berbagai macam panjang gelombang. Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 17

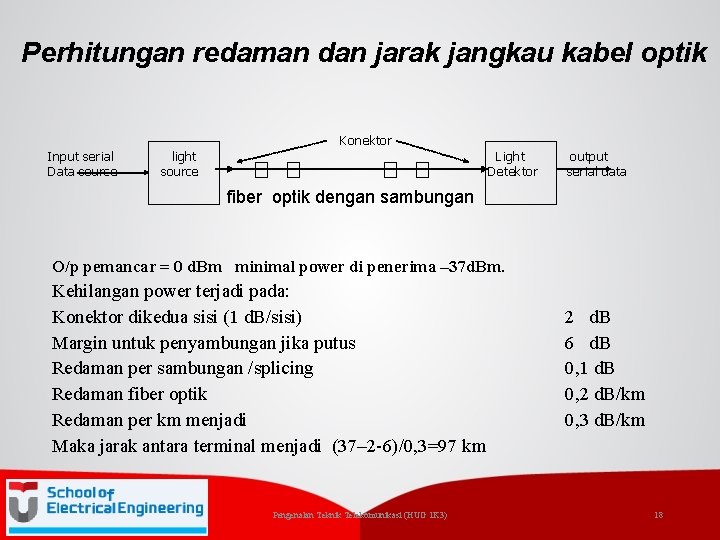

Perhitungan redaman dan jarak jangkau kabel optik Input serial Data source light source Konektor Light Detektor output serial data fiber optik dengan sambungan O/p pemancar = 0 d. Bm minimal power di penerima – 37 d. Bm. Kehilangan power terjadi pada: Konektor dikedua sisi (1 d. B/sisi) Margin untuk penyambungan jika putus Redaman per sambungan /splicing Redaman fiber optik Redaman per km menjadi Maka jarak antara terminal menjadi (37– 2 -6)/0, 3=97 km Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 2 d. B 6 d. B 0, 1 d. B 0, 2 d. B/km 0, 3 d. B/km 18

OTDR Perangkat yang digunakan dalam pengujian performansi kabel serat optik Kemampuan OTDR Mengukur jarak Mengukur besar loss rata-rata (d. B/km) Mengetahui jenis sambungan Mengetahui lokasi titik penyambungan dan berapa besar lossnya Apabila ada gangguan pada serat, maka dapat diketahui apakah patahan atau redaman Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 19

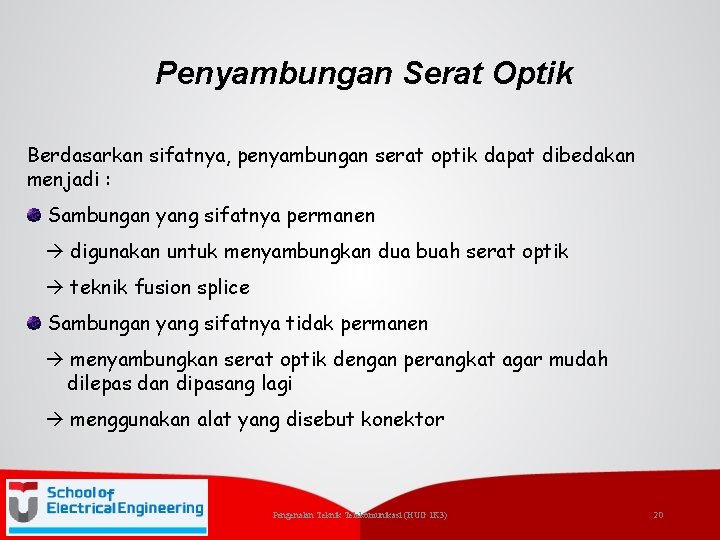

Penyambungan Serat Optik Berdasarkan sifatnya, penyambungan serat optik dapat dibedakan menjadi : Sambungan yang sifatnya permanen digunakan untuk menyambungkan dua buah serat optik teknik fusion splice Sambungan yang sifatnya tidak permanen menyambungkan serat optik dengan perangkat agar mudah dilepas dan dipasang lagi menggunakan alat yang disebut konektor Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 20

Contoh Penyambungan Serat Optik Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 21

Penyambungan Serat Optik menggunakan Fusion Splicer Menggunakan metode lebur (fusion splice) Dilakukan dengan meleburkan ujung-ujung dari serat optik yang akan disambungkan dengan menggunakan laser Menghasilkan loss umumnya kurang dari 0. 06 d. B Langkah-langkah penyambungan serat optik menggunakan metode fusion splicer Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 22

Langkah – langkah Penyambungan Fiber Optik: Tahap pemotongan Tahap Penyambungan Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 23

FAQ Jelaskan jenis-jenis dari serat optik Apa saja kegunaan dari OTDR? Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 24
