Pengenalan Teknik Telekomunikasi (HUG 1 K 3) Disusun oleh: Ridha Muldina Negara ST. , MT Desti Madya Saputri ST. , MT S 1 Teknik Telekomunikasi Fakultas Teknik Elektro Universitas Telkom Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 1
Jaringan Akses PSTN Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 2

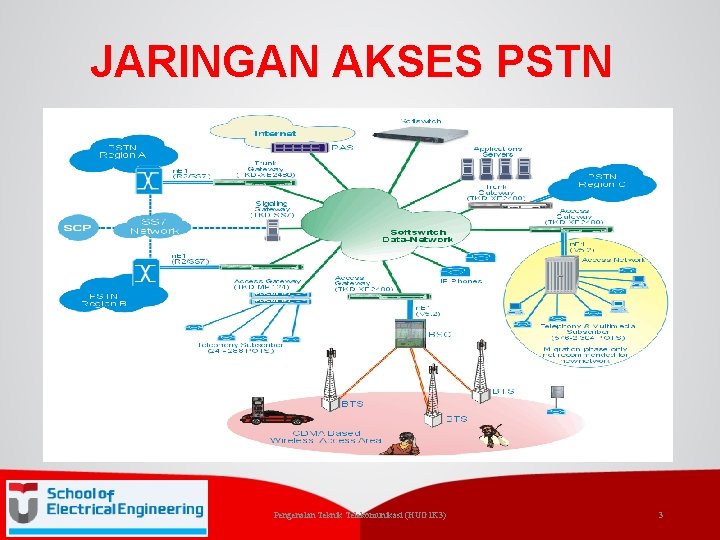

JARINGAN AKSES PSTN Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 3
JARINGAN AKSES Akses Tembaga Akses Optik Akses Radio Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 4
AKSES TEMBAGA Struktur Umum : Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 5
Elemen Jaringan Akses Tembaga : (1) Sentral Telepon (2) Kabel Primer (3) Rumah Kabel (4) Kabel Sekunder (5) Kotak Pembagi (6) Kabel / Saluran Penanggal (7) Teminal Batas (8) Kabel Rumah (9) Daerah Catuan Langsung (10) MDF (11) Terminal Pelanggan. Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 6
Jaringan Catu Langsung Pelanggan mendapat catuan dari DP yang terhubung langsung ke MDF tanpa melalui RK Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 7
Pemakaian Jaringan Catu Langsung • • Kota besar dekat sentral Kota kecil yang jumlah pelanggan sedikit Daerah dengan demand terpusat Daerah dengan pelanggan VIP Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 8

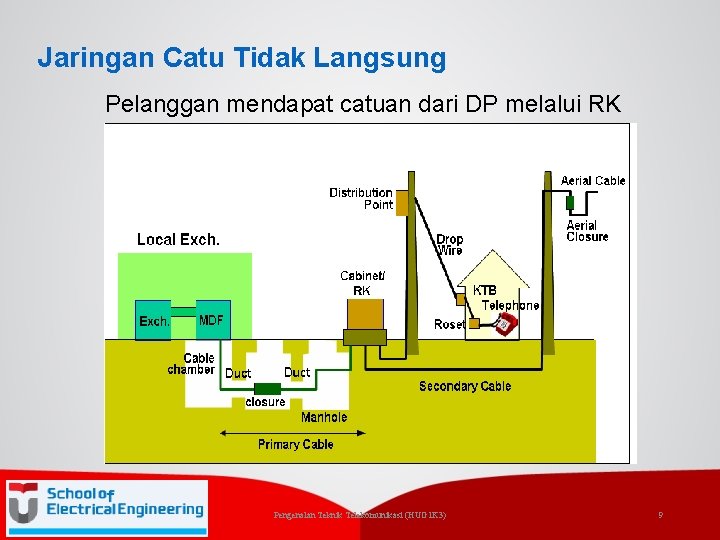

Jaringan Catu Tidak Langsung Pelanggan mendapat catuan dari DP melalui RK Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 9

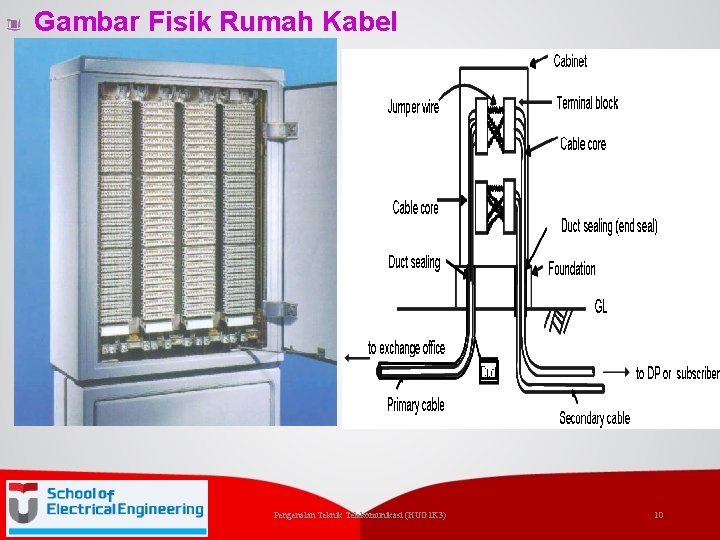

Gambar Fisik Rumah Kabel Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 10
Gambar Fisik Kotak Pembagi DP kapasitas 10” (10 pasang) DP kapasitas 20” (20 pasang) Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 11
• Jika sebuah perumahan terdiri dari 156 KK, berapa jumlah DP (Distribution Point) yang dibutuhkan untuk memenuhi kebutuhan tersebut dengan memperhitungkan slot cadangan? • Dengan asumsi menggunakan DP dengan kapasitas 10 dan 20. Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 12

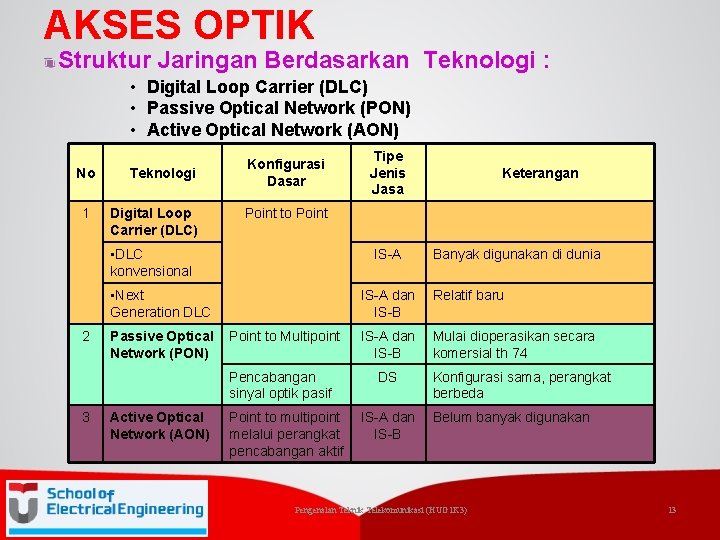

AKSES OPTIK Struktur Jaringan Berdasarkan Teknologi : • Digital Loop Carrier (DLC) • Passive Optical Network (PON) • Active Optical Network (AON) No 1 Teknologi Digital Loop Carrier (DLC) Konfigurasi Dasar IS-A • Next Generation DLC Passive Optical Network (PON) Point to Multipoint Pencabangan sinyal optik pasif 3 Active Optical Network (AON) Keterangan Point to Point • DLC konvensional 2 Tipe Jenis Jasa Point to multipoint melalui perangkat pencabangan aktif Banyak digunakan di dunia IS-A dan IS-B Relatif baru IS-A dan IS-B Mulai dioperasikan secara komersial th 74 DS IS-A dan IS-B Konfigurasi sama, perangkat berbeda Belum banyak digunakan Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 13
Konfigurasi DLC CAS, V 5. x LE CT RT Keterangan : LE = Local Exchange CT = Central Terminal RT = Remote Terminal Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 14
Konfigurasi PON/AON CAS, V 5. x PS / AS ONU subscriber OLT ONU LE FIBER Keterangan : LE OLT ONU PON AON PS AS subscriber = Local Exchange = Optical Line Terminal = Optical Network Unit = Passive Optical Network = Active Optical Network = Passive Splitter = Active Splitter Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 15
Struktur Jaringan Berdasarkan Modus Distribusi (Letak TKO) : Berdasarkan perbedaan letak TKO Titik Konversi sinyal Optik) : – Fiber To The Building (FTTB) – Fiber To The Zone (FTTZ) – Fiber To The Curb (FTTC) – Fiber To The Home (FTTH) Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 16
Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 17

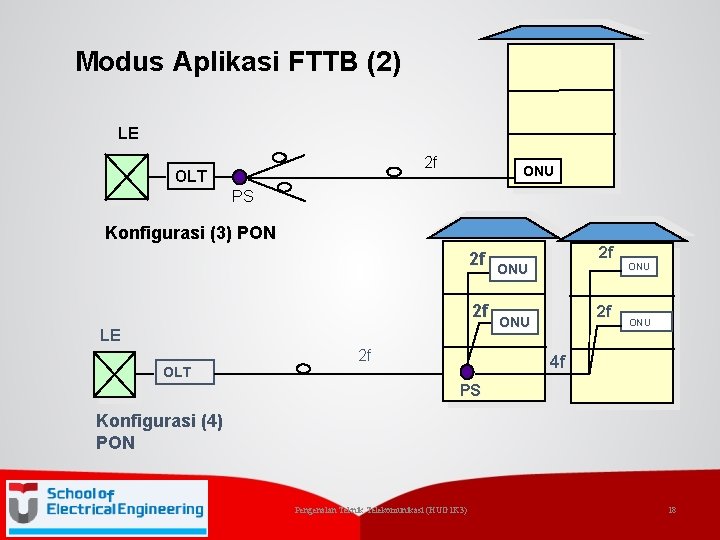

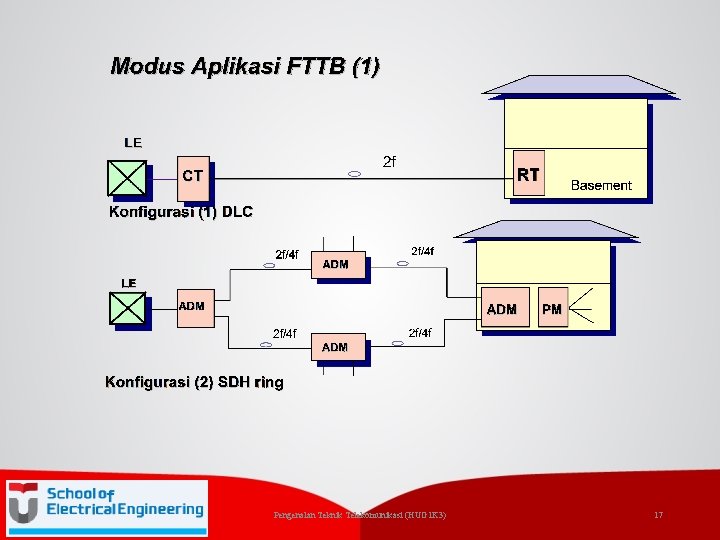

Modus Aplikasi FTTB (2) LE 2 f OLT ONU PS Konfigurasi (3) PON 2 f 2 f LE OLT 2 f 2 f ONU ONU 4 f PS Konfigurasi (4) PON Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 18
Modus Aplikasi FTTB (3) 2 f 2 f LE ONU 2 f ONU path protection OLT 4 f PS Konfigurasi (5) PON 2/4 f ADM LE 2/4 f ONU 2 f 2 f ONU ADM 2/4 f ADM OLT PS 2 f PS Konfigurasi (6) PON/SDH Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 19
Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 20
Modus Aplikasi FTTZ Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 21

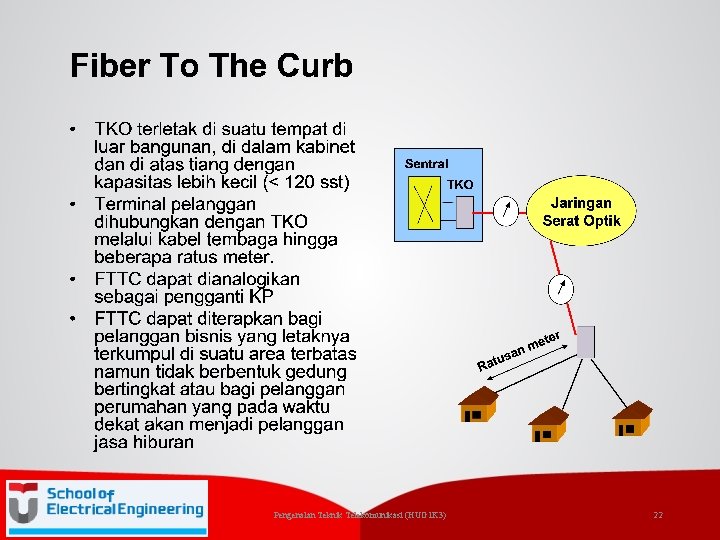

Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 22
Modus Aplikasi FTTC curb LE 2 f 2 f OLT ONU terminal pelanggan PS 2 f curb LE 2 f OLT 2 f ONU terminal pelanggan PS Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 23
Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 24

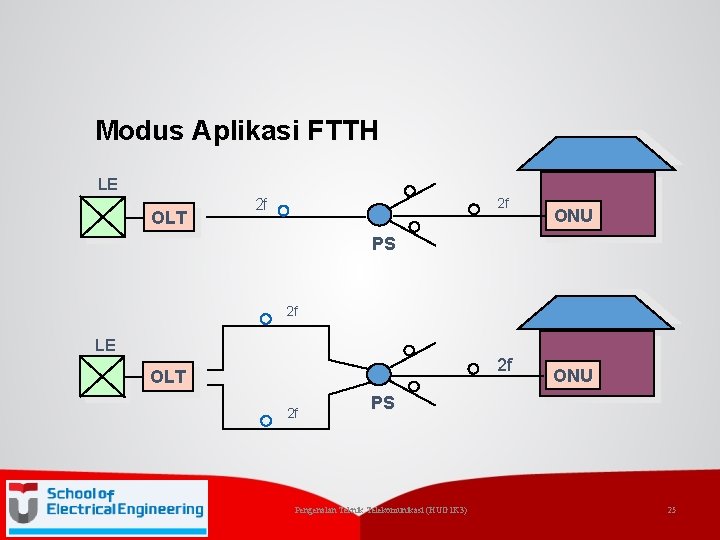

Modus Aplikasi FTTH LE OLT 2 f 2 f ONU PS 2 f LE 2 f OLT 2 f ONU PS Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 25
Konfigurasi single star (P to P) Jarlokaf yang memiliki satu buah titik star kabel yaitu pada perangkat Jarlokaf di sisi sentral. LE FDF CT 1 RT CTn Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 26
Konfigurasi Multiple Star Adalah jarlokaf yang memiliki lebih dari satu buah titik star kabel serat optik (P to P dan P to M) FDF LE CT 1 RT 1 ONU RT 2 ONU CT 2 PS OLT Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 27
Pengenalan Teknik Telekomunikasi (HUG 1 K 3) 28
