Pengenalan Perangkat Keras (Hardware) Pada Sistem Unit Komputer

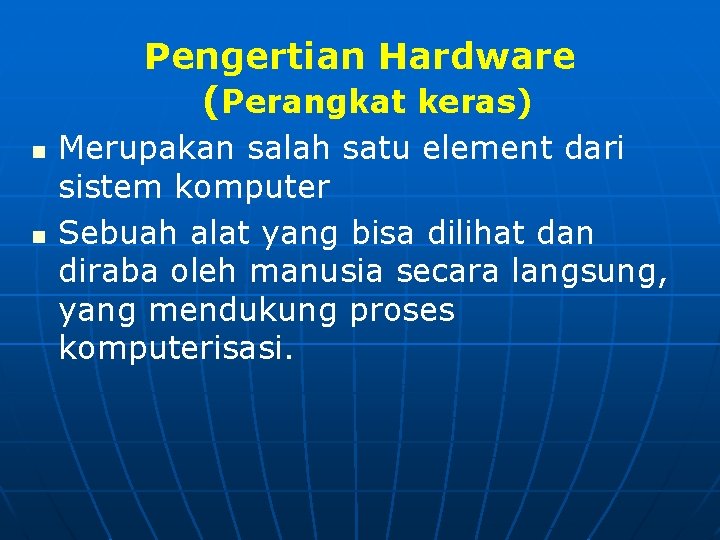

Pengertian Hardware (Perangkat keras) n n Merupakan salah satu element dari sistem komputer Sebuah alat yang bisa dilihat dan diraba oleh manusia secara langsung, yang mendukung proses komputerisasi.

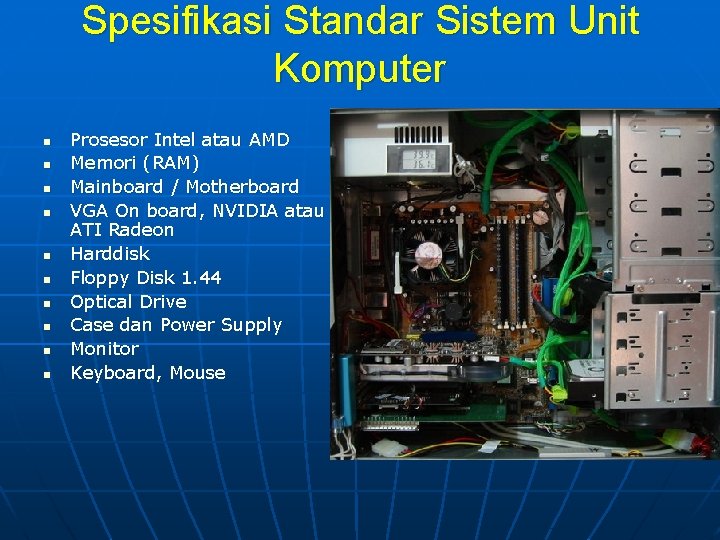

Spesifikasi Standar Sistem Unit Komputer n n n n n Prosesor Intel atau AMD Memori (RAM) Mainboard / Motherboard VGA On board, NVIDIA atau ATI Radeon Harddisk Floppy Disk 1. 44 Optical Drive Case dan Power Supply Monitor Keyboard, Mouse

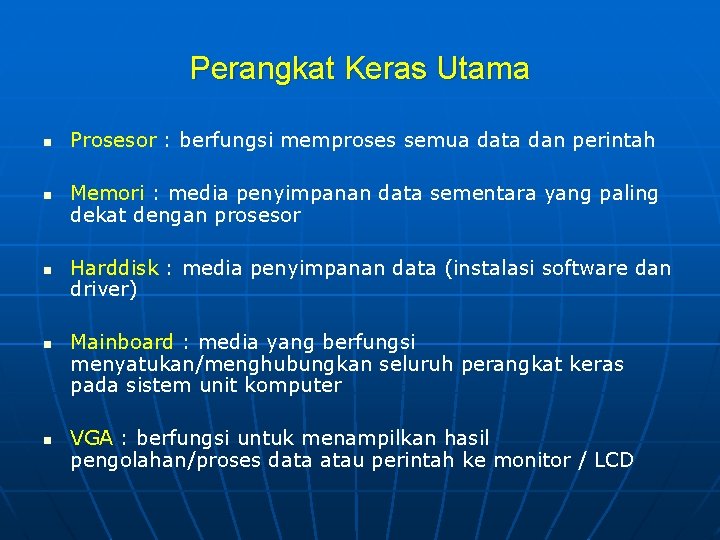

Perangkat Keras Utama n n n Prosesor : berfungsi memproses semua data dan perintah Memori : media penyimpanan data sementara yang paling dekat dengan prosesor Harddisk : media penyimpanan data (instalasi software dan driver) Mainboard : media yang berfungsi menyatukan/menghubungkan seluruh perangkat keras pada sistem unit komputer VGA : berfungsi untuk menampilkan hasil pengolahan/proses data atau perintah ke monitor / LCD

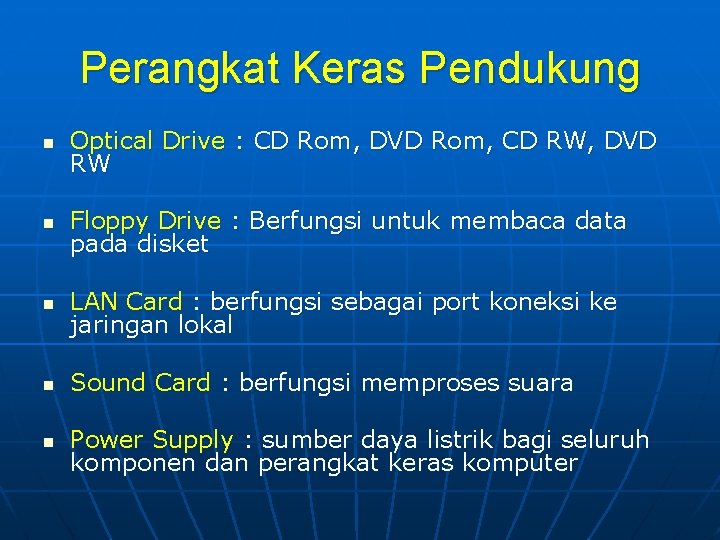

Perangkat Keras Pendukung n Optical Drive : CD Rom, DVD Rom, CD RW, DVD RW n Floppy Drive : Berfungsi untuk membaca data pada disket n LAN Card : berfungsi sebagai port koneksi ke jaringan lokal n Sound Card : berfungsi memproses suara n Power Supply : sumber daya listrik bagi seluruh komponen dan perangkat keras komputer

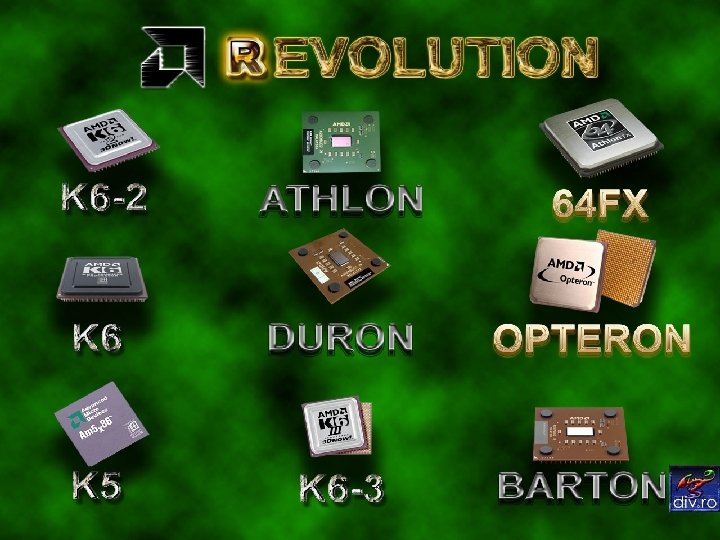

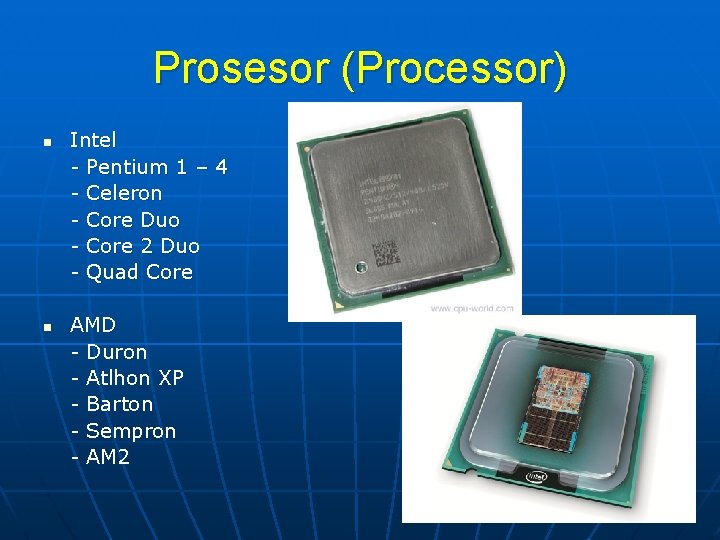

Prosesor (Processor) n n Intel - Pentium 1 – 4 - Celeron - Core Duo - Core 2 Duo - Quad Core AMD - Duron - Atlhon XP - Barton - Sempron - AM 2

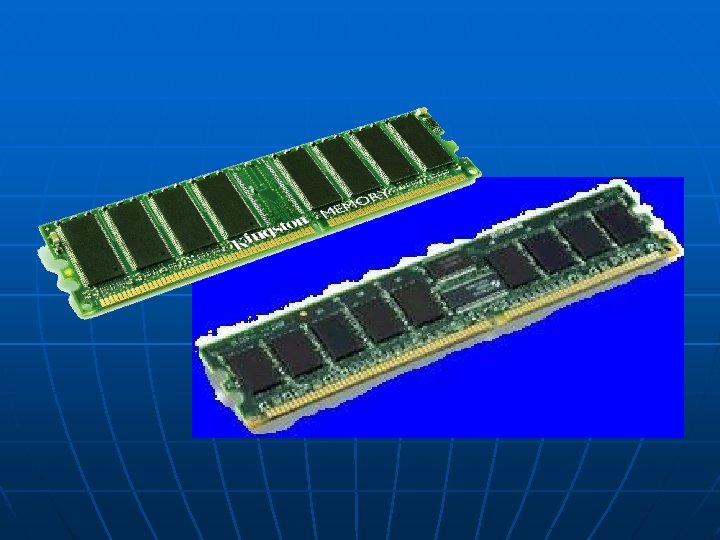

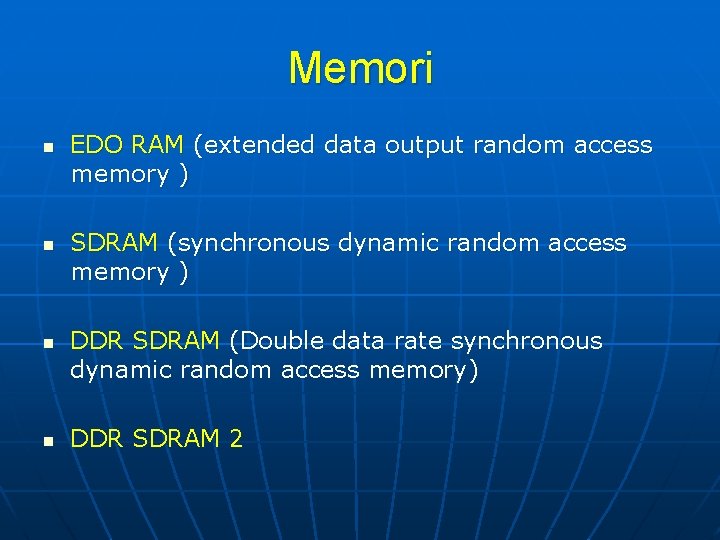

Memori n n EDO RAM (extended data output random access memory ) SDRAM (synchronous dynamic random access memory ) DDR SDRAM (Double data rate synchronous dynamic random access memory) DDR SDRAM 2

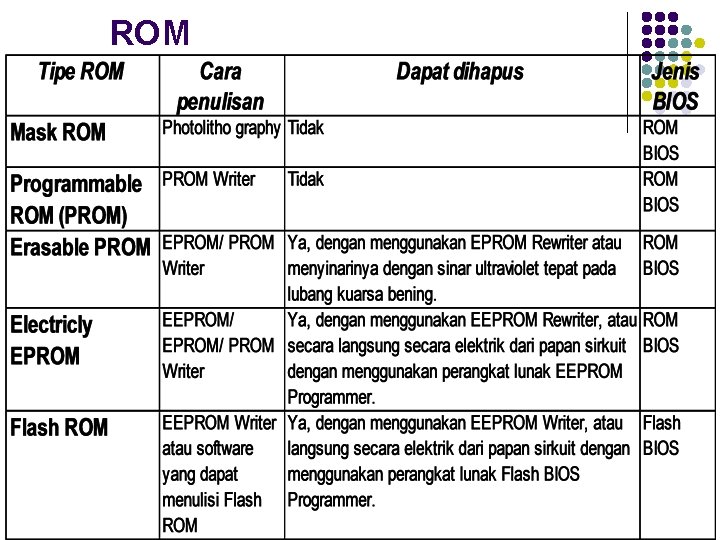

ROM

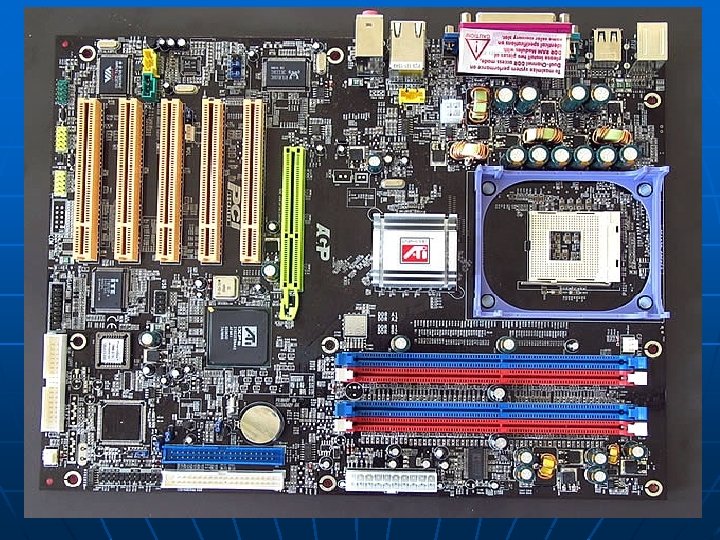

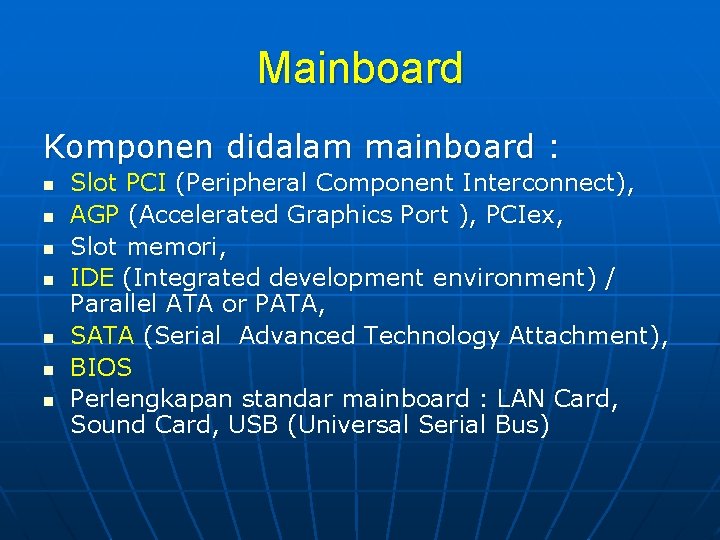

Mainboard Komponen didalam mainboard : n n n n Slot PCI (Peripheral Component Interconnect), AGP (Accelerated Graphics Port ), PCIex, Slot memori, IDE (Integrated development environment) / Parallel ATA or PATA, SATA (Serial Advanced Technology Attachment), BIOS Perlengkapan standar mainboard : LAN Card, Sound Card, USB (Universal Serial Bus)

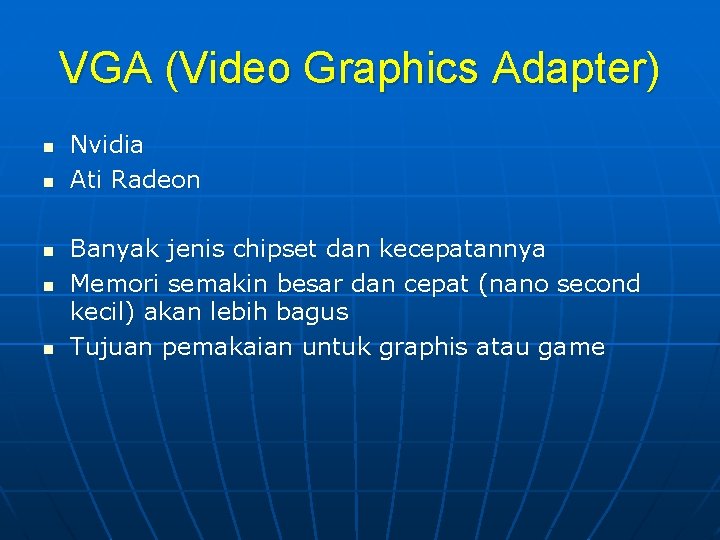

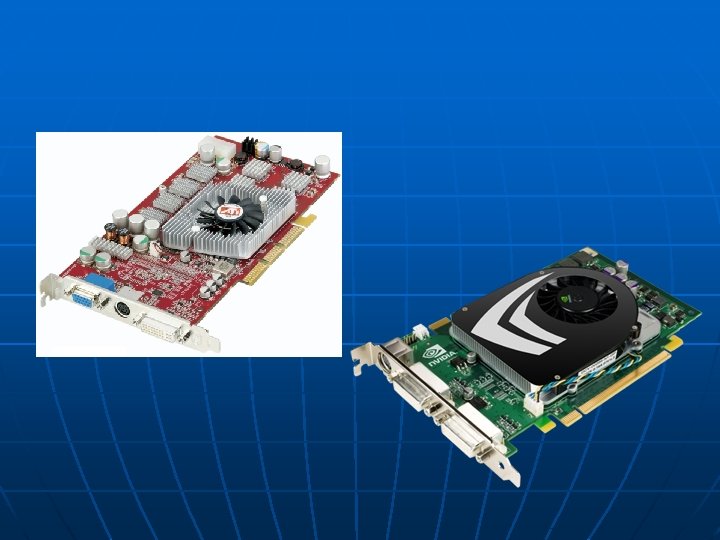

VGA (Video Graphics Adapter) n n n Nvidia Ati Radeon Banyak jenis chipset dan kecepatannya Memori semakin besar dan cepat (nano second kecil) akan lebih bagus Tujuan pemakaian untuk graphis atau game

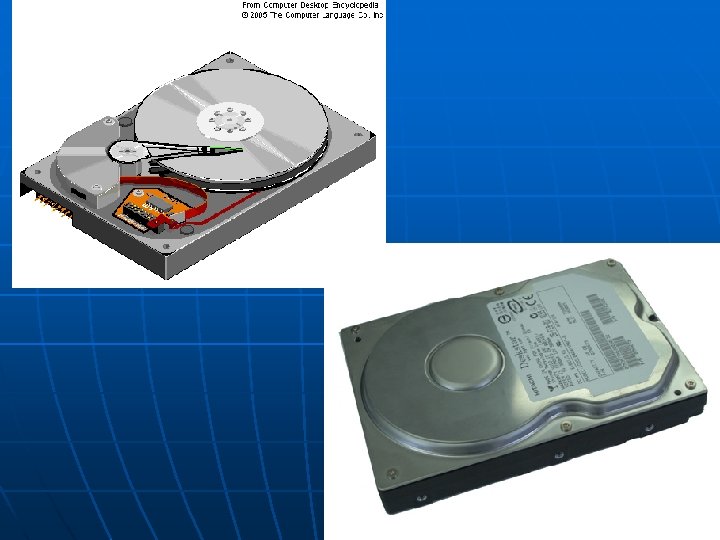

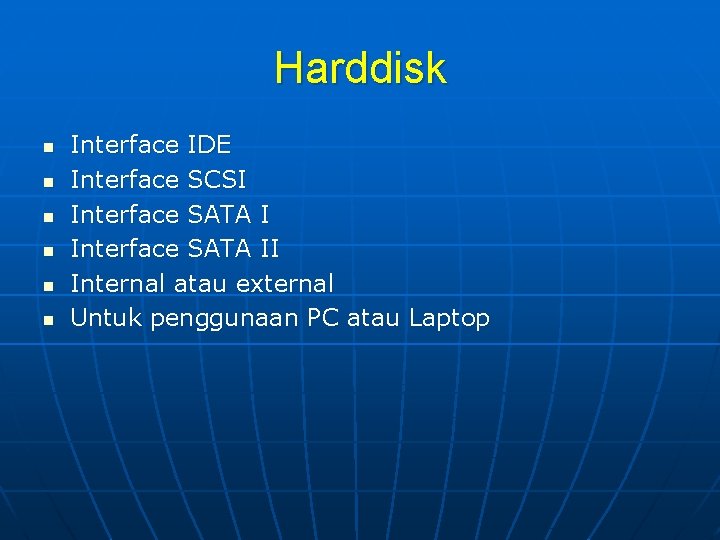

Harddisk n n n Interface IDE Interface SCSI Interface SATA II Internal atau external Untuk penggunaan PC atau Laptop

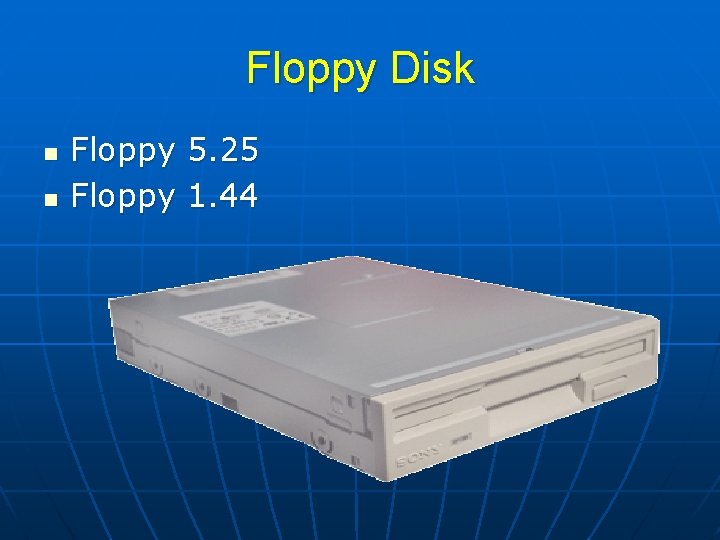

Floppy Disk n n Floppy 5. 25 Floppy 1. 44

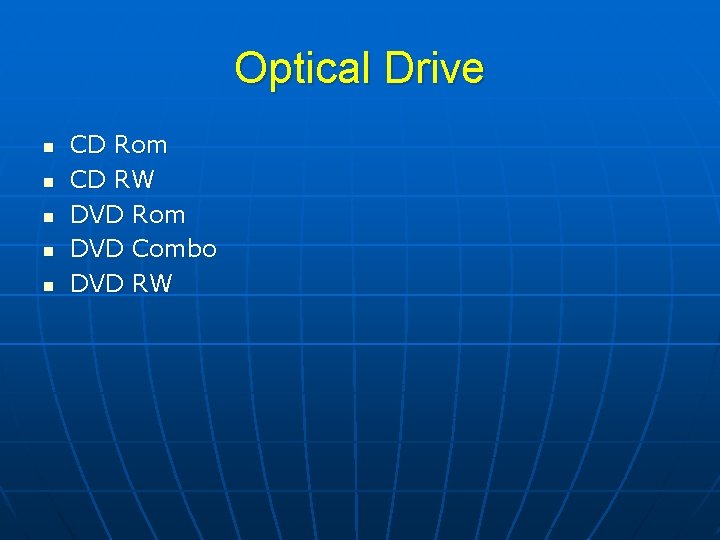

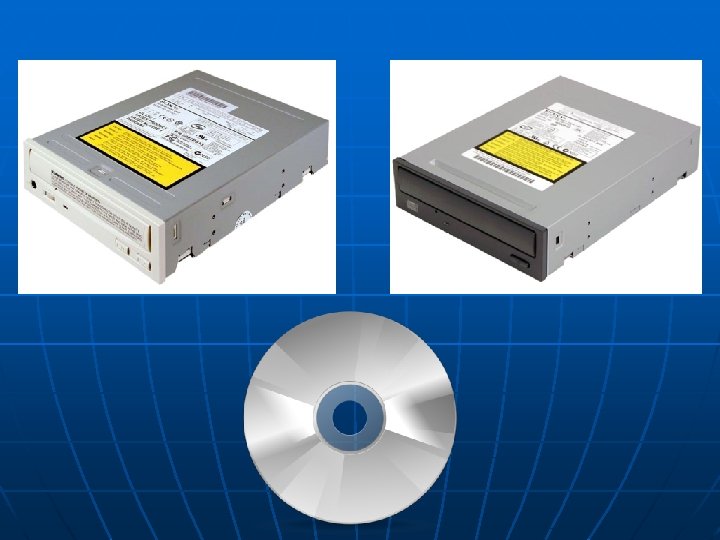

Optical Drive n n n CD Rom CD RW DVD Rom DVD Combo DVD RW

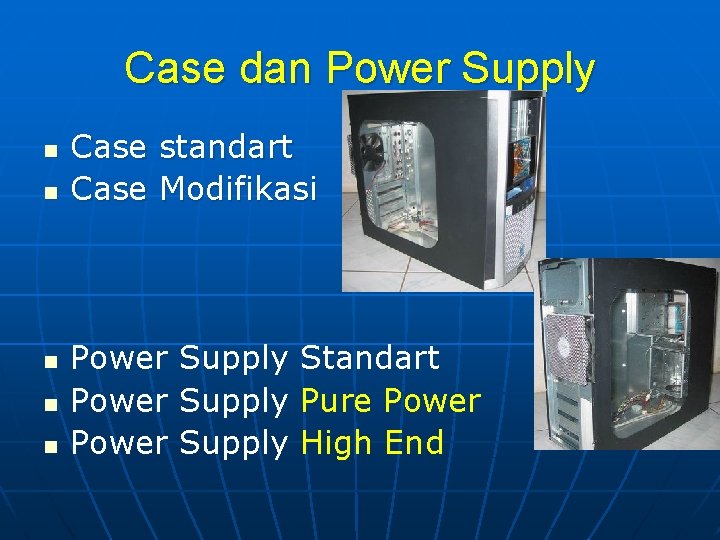

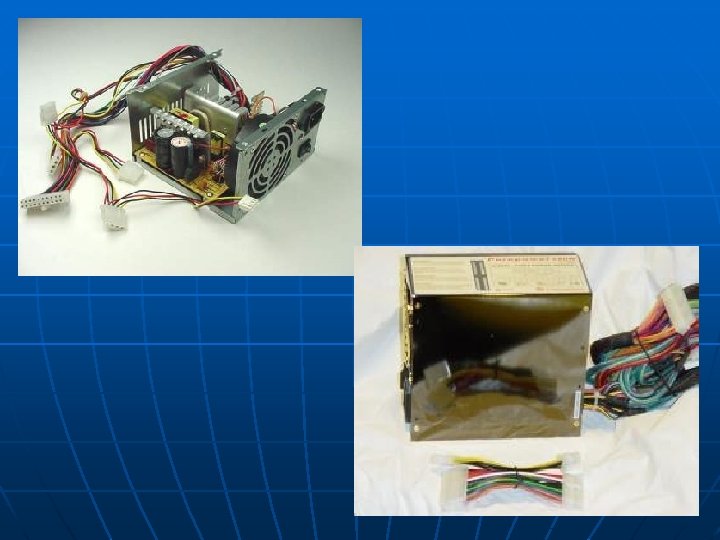

Case dan Power Supply n n n Case standart Case Modifikasi Power Supply Standart Pure Power High End

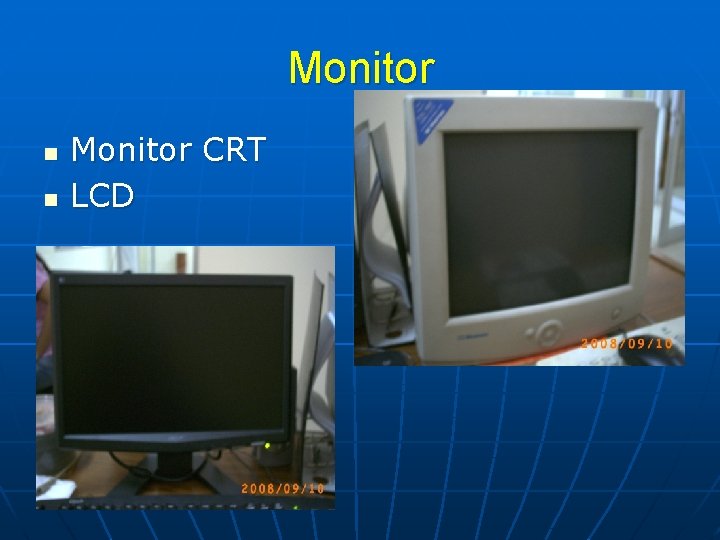

Monitor n n Monitor CRT LCD

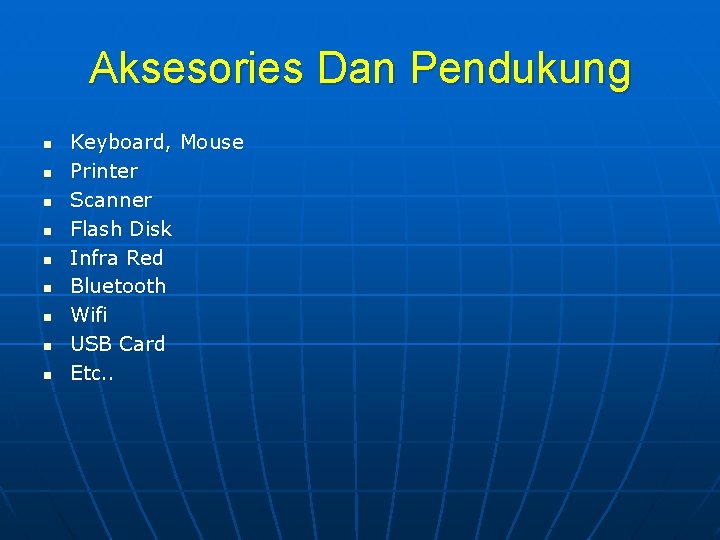

Aksesories Dan Pendukung n n n n n Keyboard, Mouse Printer Scanner Flash Disk Infra Red Bluetooth Wifi USB Card Etc. .

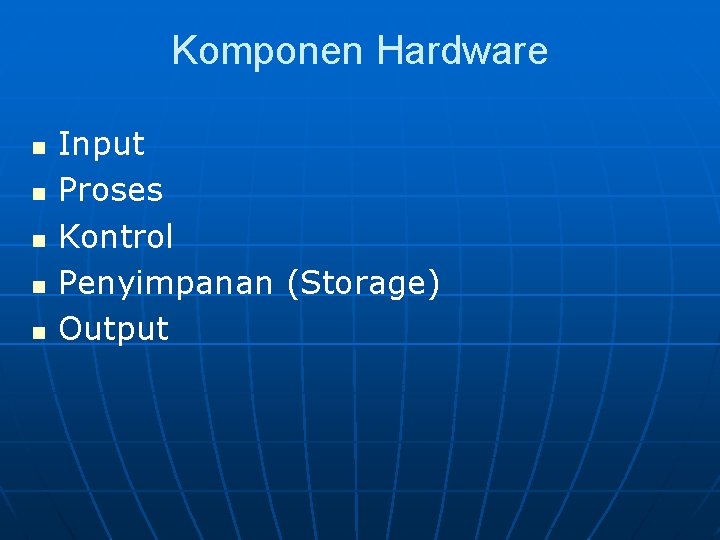

Komponen Hardware n n n Input Proses Kontrol Penyimpanan (Storage) Output

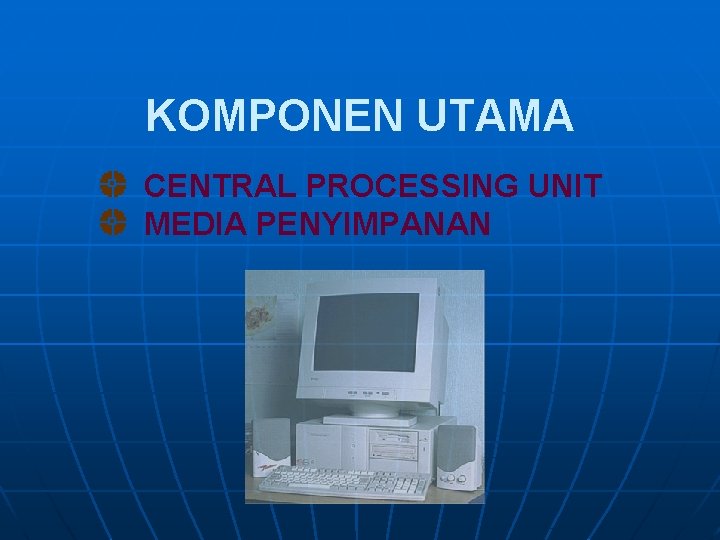

KOMPONEN UTAMA CENTRAL PROCESSING UNIT MEDIA PENYIMPANAN

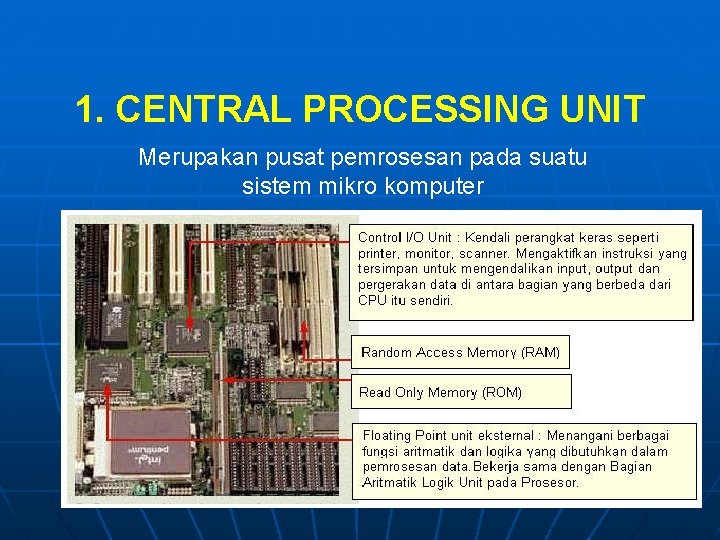

1. CENTRAL PROCESSING UNIT Merupakan pusat pemrosesan pada suatu sistem mikro komputer

KOMPONEN PADA CPU ü Mikroprosessor ü Memori Utama (RAM + ROM) ü I/O Controller & Connector ü Chipset ü Slot Ekspansi ü Adapter

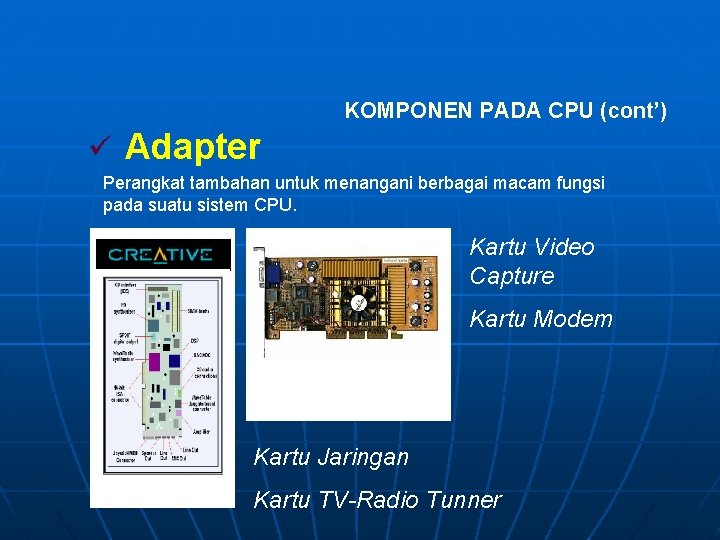

KOMPONEN PADA CPU (cont’) ü Adapter Perangkat tambahan untuk menangani berbagai macam fungsi pada suatu sistem CPU. Kartu Video Capture Kartu Modem Kartu Grafis Kartu Jaringan Kartu Suara Kartu TV-Radio Tunner

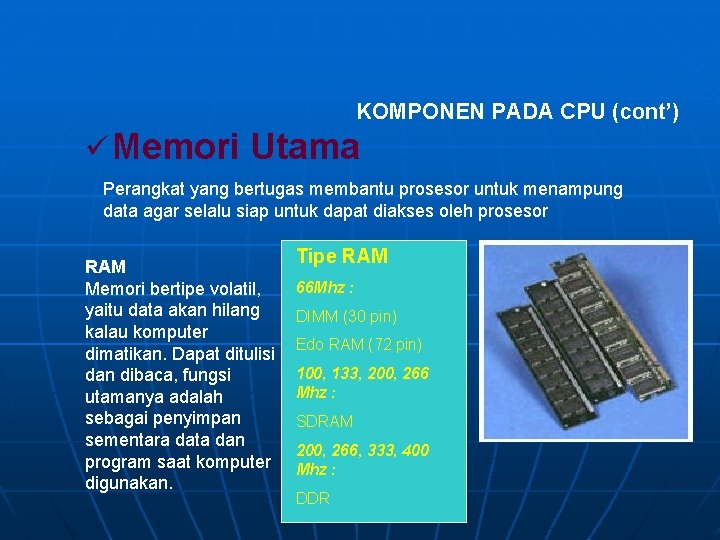

KOMPONEN PADA CPU (cont’) ü Memori Utama Perangkat yang bertugas membantu prosesor untuk menampung data agar selalu siap untuk dapat diakses oleh prosesor RAM Memori bertipe volatil, yaitu data akan hilang kalau komputer dimatikan. Dapat ditulisi dan dibaca, fungsi utamanya adalah sebagai penyimpan sementara data dan program saat komputer digunakan. Tipe RAM 66 Mhz : DIMM (30 pin) Edo RAM (72 pin) 100, 133, 200, 266 Mhz : SDRAM 200, 266, 333, 400 Mhz : DDR

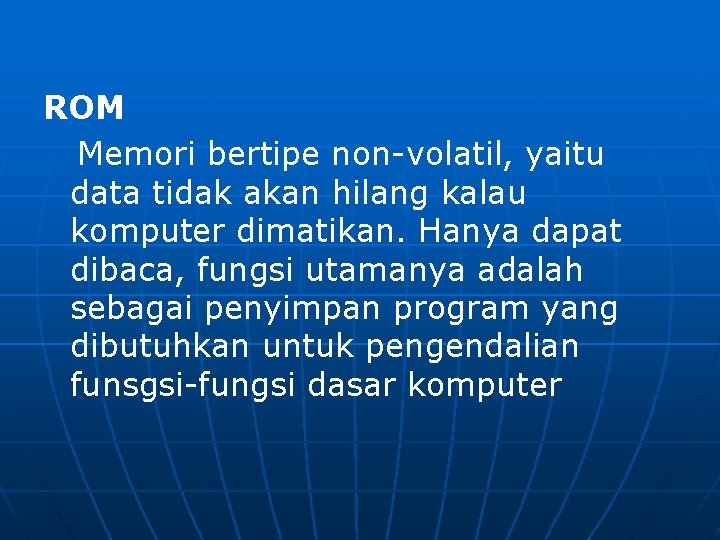

ROM Memori bertipe non-volatil, yaitu data tidak akan hilang kalau komputer dimatikan. Hanya dapat dibaca, fungsi utamanya adalah sebagai penyimpan program yang dibutuhkan untuk pengendalian funsgsi-fungsi dasar komputer

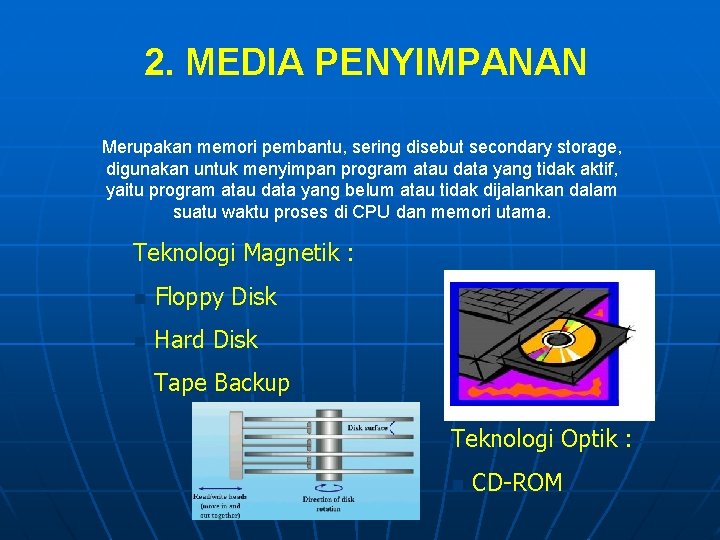

2. MEDIA PENYIMPANAN Merupakan memori pembantu, sering disebut secondary storage, digunakan untuk menyimpan program atau data yang tidak aktif, yaitu program atau data yang belum atau tidak dijalankan dalam suatu waktu proses di CPU dan memori utama. Teknologi Magnetik : n Floppy Disk n Hard Disk n Tape Backup Teknologi Optik : n CD-ROM

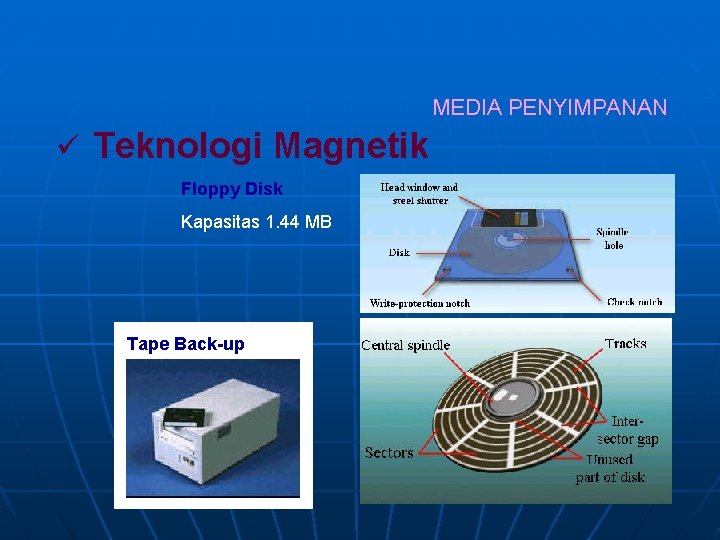

MEDIA PENYIMPANAN ü Teknologi Magnetik Floppy Disk Kapasitas 1. 44 MB Tape Back-up

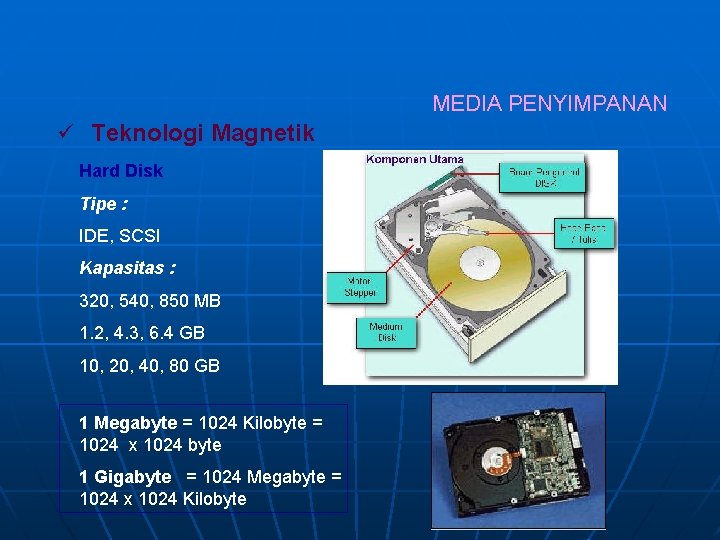

MEDIA PENYIMPANAN ü Teknologi Magnetik Hard Disk Tipe : IDE, SCSI Kapasitas : 320, 540, 850 MB 1. 2, 4. 3, 6. 4 GB 10, 20, 40, 80 GB 1 Megabyte = 1024 Kilobyte = 1024 x 1024 byte 1 Gigabyte = 1024 Megabyte = 1024 x 1024 Kilobyte

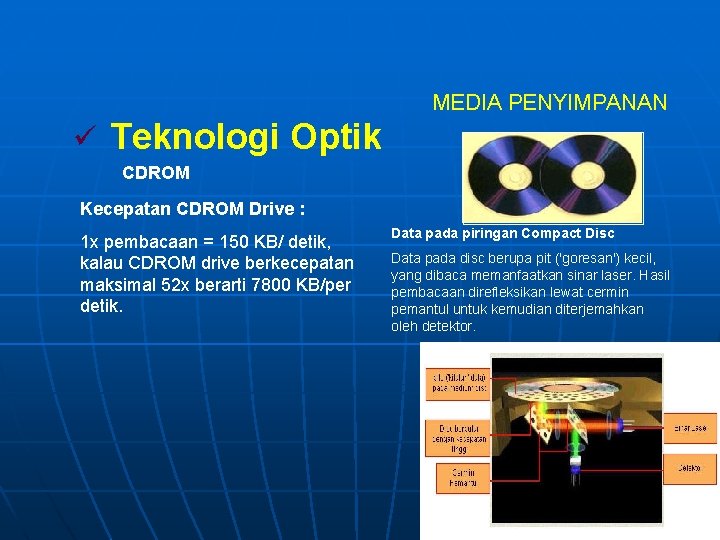

MEDIA PENYIMPANAN ü Teknologi Optik CDROM Kecepatan CDROM Drive : 1 x pembacaan = 150 KB/ detik, kalau CDROM drive berkecepatan maksimal 52 x berarti 7800 KB/per detik. Data pada piringan Compact Disc Data pada disc berupa pit ('goresan') kecil, yang dibaca memanfaatkan sinar laser. Hasil pembacaan direfleksikan lewat cermin pemantul untuk kemudian diterjemahkan oleh detektor.

KOMPONEN PENDUKUNG PERALATAN INPUT PERALATAN OUTPUT

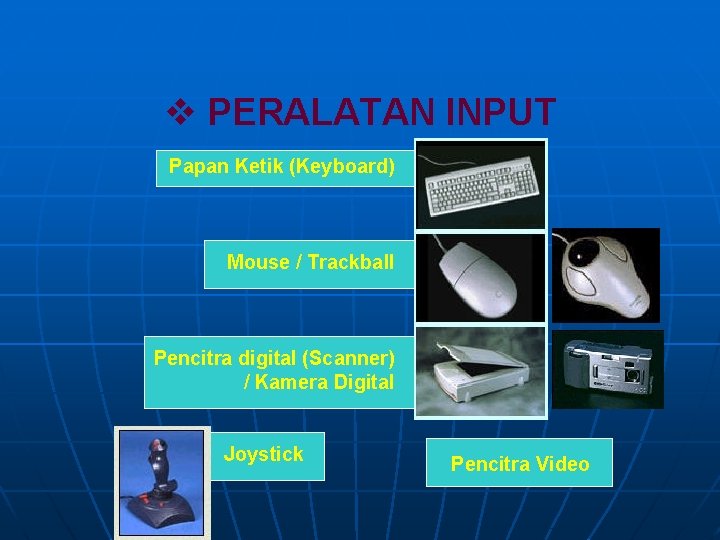

v PERALATAN INPUT Papan Ketik (Keyboard) Mouse / Trackball Pencitra digital (Scanner) / Kamera Digital Joystick Pencitra Video

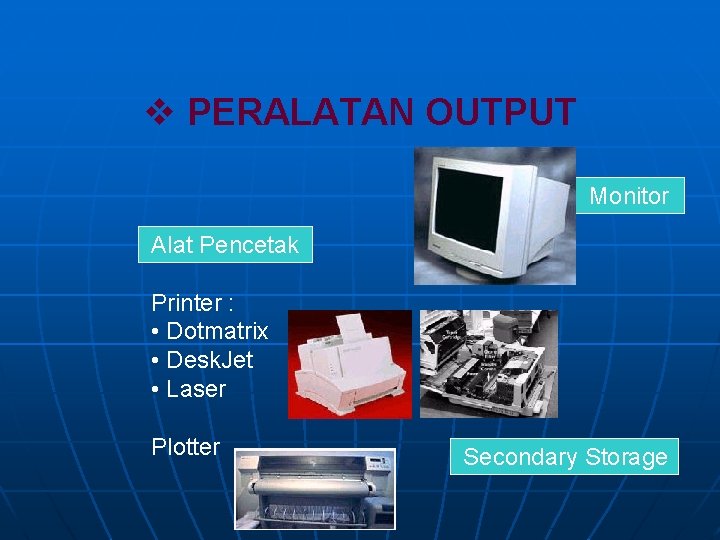

v PERALATAN OUTPUT Monitor Alat Pencetak Printer : • Dotmatrix • Desk. Jet • Laser Plotter Secondary Storage

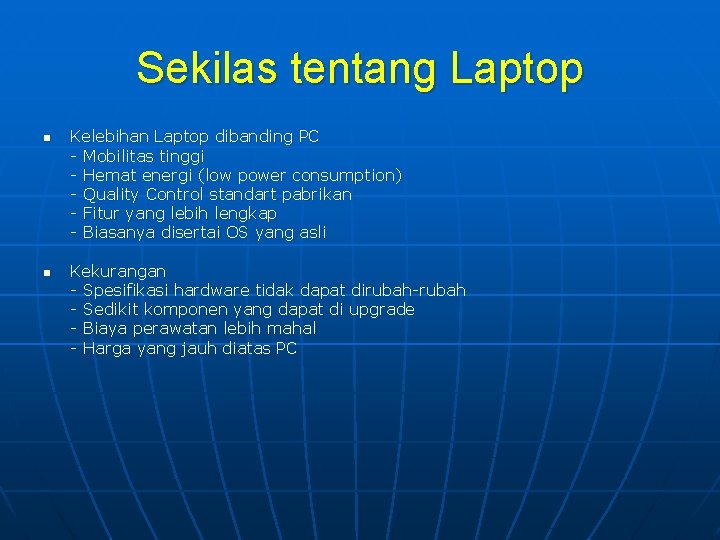

Sekilas tentang Laptop n n Kelebihan Laptop dibanding PC - Mobilitas tinggi - Hemat energi (low power consumption) - Quality Control standart pabrikan - Fitur yang lebih lengkap - Biasanya disertai OS yang asli Kekurangan - Spesifikasi hardware tidak dapat dirubah-rubah - Sedikit komponen yang dapat di upgrade - Biaya perawatan lebih mahal - Harga yang jauh diatas PC
