Pengenalan Kepada Rangkaian Komputer dan Komunikasi Data Objektif

Pengenalan Kepada Rangkaian Komputer dan Komunikasi Data Objektif: Mengetahui §Konsep asas komunikasi data §Fungsi dan jenis-jenis rangkaian §Senibina rangkaian: model OSI dan TCP/IP 1 Feb-21 norly@ftsm. ukm. my

Pengenalan Kepada Komunikasi Data : : Apakah tujuan komunikasi? Bagaimana anda berkongsi maklumat? 8 8 : : : 2 Komunikasi setempat (cth: rakan sebelah) Komunikasi jarak jauh (cth: org kampung) Telefon, telegraf, televisyen -> tele … ? Dalam bahasa Greek tele bermaksud jauh Telekomunikasi ? Data – maklumat yang diwakilkan dalam bentuk yang dipersetujui oleh pihak yang mencipta dan menggunakannya Komunikasi data – pertukaran data (bit 0 dan 1) di antara dua peranti melalui suatu media transmisi/penghantaran Feb-21 norly@ftsm. ukm. my

Pengenalan Kepada Komunikasi Data : Apakah ciri sistem komunikasi data yang berkesan? 8 Penghantaran : data dihantar ke destinasi dan penerima yang betul 8 Ketepatan : Data yang dihantar mestilah tepat (tidak terubah atau dibiar tanpa pembetulan) 8 Jangkamasa : Data yang lewat tidak berguna 3 Feb-21 norly@ftsm. ukm. my

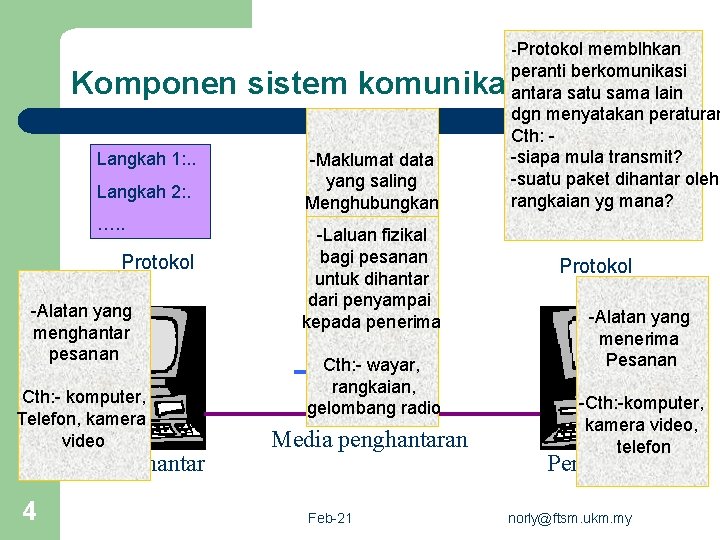

-Protokol memblhkan peranti berkomunikasi antara satu sama lain dgn menyatakan peraturan Cth: -siapa mula transmit? Langkah 1: . . -suatu paket dihantar oleh Langkah rangkaian yg 2: . . mana? …. . Komponen sistem komunikasi data Langkah 1: . . Langkah 2: . …. . Protokol -Alatan yang menghantar pesanan Cth: - komputer, Telefon, kamera video Penghantar 4 -Maklumat data yang saling Menghubungkan -Laluan fizikal Cth: - gambar, bagi pesanan bunyi, video untuk dihantar dari penyampai kepada penerima Mesej Cth: - wayar, rangkaian, gelombang radio Media penghantaran Feb-21 Protokol -Alatan yang menerima Pesanan -Cth: -komputer, kamera video, telefon Penerima norly@ftsm. ukm. my

Jenis Rangkaian Komputer : Rangkaian komputer – suatu set peranti (nod) pengkomputeran yang disambungkan oleh media komunikasi yang merangkumi suatu kawasan 8 : : : 5 Nod : komputer, pencetak, modem, atau apa saja peranti yang boleh menghantar/menerima data yang dijanakan oleh nod lain Fungsinya: Membolehkan perkongsian perkakasan dan perisian disamping mengagihkan tugas pengkomputeran Rangkaian komputer yang menggunakan media gelombang radio diistilahkan sebagai “wireless” – boleh melibatkan transmisi siaran radio, mikrogelombang atau satelit Rangkaian kawasan peribadi “Personal area network/PAN” – rangkaian yang meliputi kawasan beberapa meter yang terdiri drp peranti wayarles seperti PDA, laptop, telefon selular, dll Feb-21 norly@ftsm. ukm. my

Jenis Rangkaian Komputer Rangkaian kawasan setempat “Local area network/LAN” – rangkaian yang meliputi kawasan geografi yang kecil merangkumi suatu bilik, bangunan atau kampus : Rangkaian kawasan metropolitan “Metropolitan area network/MAN” - rangkaian yang meliputi kawasan seluas 3 - 30 batu (~ saiz suatu bandar) : Rangkaian kawasan luas “Wide area network/WAN”– rangkaian besar meliputi sebahagian negeri-negeri, negara dan dunia : 6 Feb-21 norly@ftsm. ukm. my

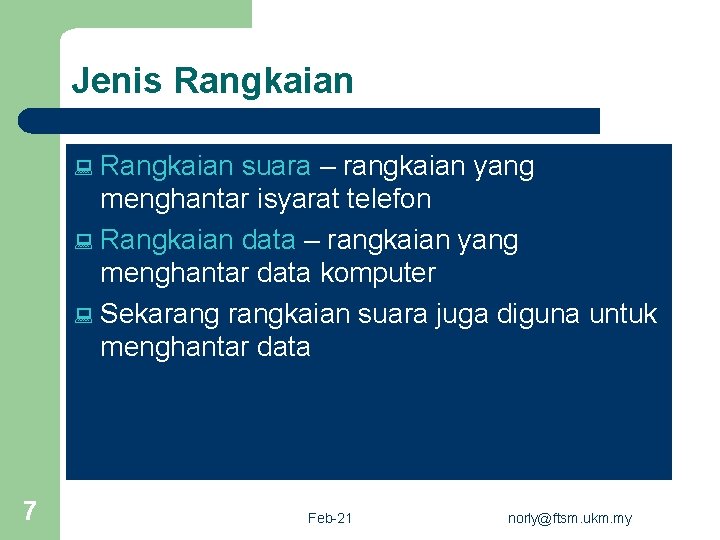

Jenis Rangkaian suara – rangkaian yang menghantar isyarat telefon : Rangkaian data – rangkaian yang menghantar data komputer : Sekarangkaian suara juga diguna untuk menghantar data : 7 Feb-21 norly@ftsm. ukm. my

Topologi Rangkaian : : : 8 Topologi hanya ditentukan oleh konfigurasi sambungan diantara nod-nod Oleh itu ia adalah sebahagian drp teori graf Jarak di antara nod tidak penting dalam topologi Feb-21 norly@ftsm. ukm. my

Gambaran Keseluruhan : Rangkaian terdiri drp pelbagai peranti termasuk: 8 8 8 9 stesen kerja (PC) komputer pelayan/server hub dan switch (bridges) router (LAN-WAN dan WAN-WAN) alat pensuisan telefon Feb-21 norly@ftsm. ukm. my

Sambungan pelbagai jenis rangkaian 10 Feb-21 norly@ftsm. ukm. my

Konfigurasi Asas Rangkaian Komputer : : : : : 11 Terminal/mikrokomputer ke kerangka utama PC ke LAN PC ke Internet LAN ke LAN PAN ke stesen kerja LAN ke MAN LAN ke WAN Pengesan (Sensor) ke LAN Satelit dan mikrogelombang Telefon berwayar dan wayarles ke rangkaian Feb-21 norly@ftsm. ukm. my

- Popular dlm tahun 60 an dan 70 an -Masih digunakan untuk kemasukan dan capaian data -Sambungan kelajuan rendah Konfigurasi rangkaian – terminal ke kerangka utama 12 Feb-21 norly@ftsm. ukm. my

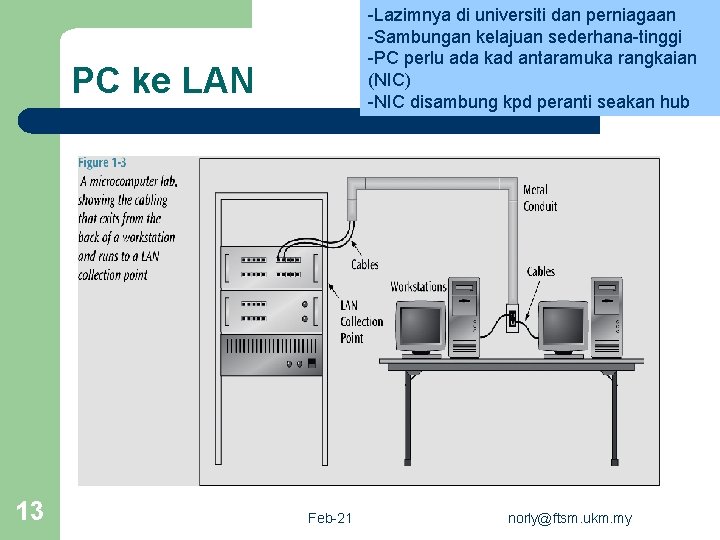

-Lazimnya di universiti dan perniagaan -Sambungan kelajuan sederhana-tinggi -PC perlu ada kad antaramuka rangkaian (NIC) -NIC disambung kpd peranti seakan hub PC ke LAN 13 Feb-21 norly@ftsm. ukm. my

PC ke Internet 14 Feb-21 -Popular untuk pengguna di rumah dan perniagaan kecil -Lazimnya guna “dial-up modem” untuk sambungan ke ISP (Internet service provider) -Teknologi lebih baru spt DSL (Digital Subscriber Line) akan menggantikan modem norly@ftsm. ukm. my

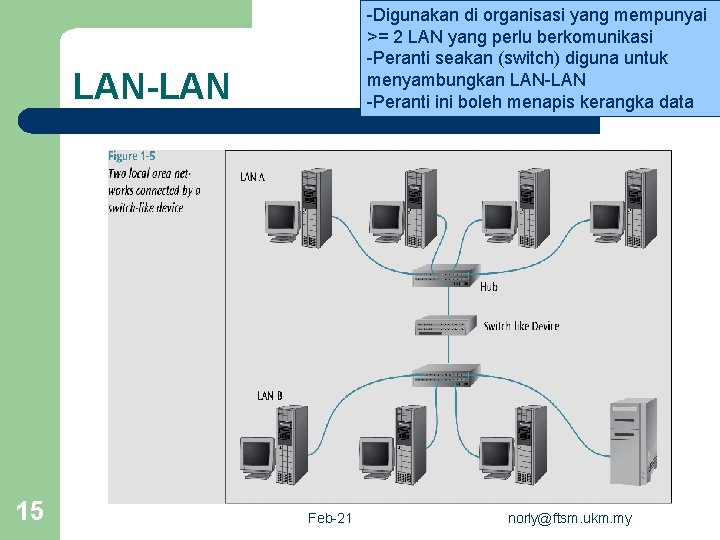

-Digunakan di organisasi yang mempunyai >= 2 LAN yang perlu berkomunikasi -Peranti seakan (switch) diguna untuk menyambungkan LAN-LAN -Peranti ini boleh menapis kerangka data LAN-LAN 15 Feb-21 norly@ftsm. ukm. my

-Sambungan peranti wayarles spt PDA, komputer riba, MP 3 player ke stesen kerja -Jarak dekat : beberapa meter PAN ke Stesen Kerja 16 Feb-21 norly@ftsm. ukm. my

-Sambungkan syarikat (LAN) ke rangkaian yang meliputi keseluruhan bandar -Rangkaian kelajuan tinggi dgn litar bertindih (redundant) LAN ke MAN 17 Feb-21 norly@ftsm. ukm. my

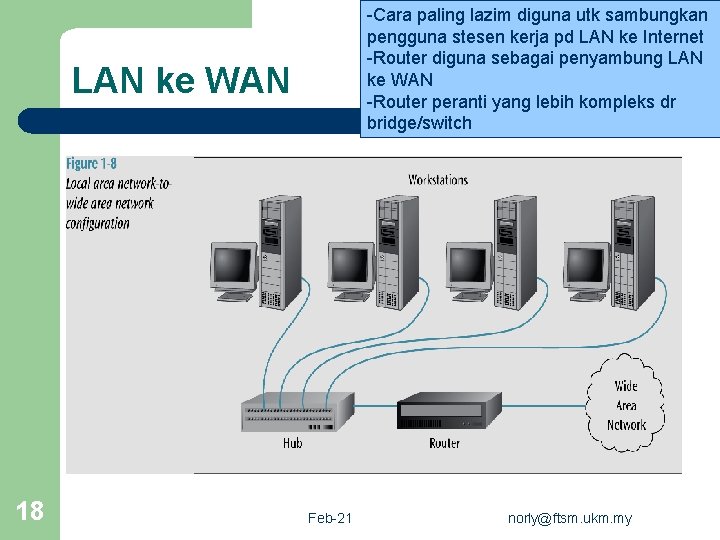

-Cara paling lazim diguna utk sambungkan pengguna stesen kerja pd LAN ke Internet -Router diguna sebagai penyambung LAN ke WAN -Router peranti yang lebih kompleks dr bridge/switch LAN ke WAN 18 Feb-21 norly@ftsm. ukm. my

WAN ke WAN : 19 Router dan switch berkelajuan tinggi diguna utk menyambungkan WAN ke WAN yang lain dr pelbagai benua Feb-21 norly@ftsm. ukm. my

Sensor ke LAN 20 Feb-21 -Biasa ditemui dlm persekitaran industri dan makmal -Sensor disambung ke LAN norly@ftsm. ukm. my

-Sambungan wayarles jark jauh -Meliputi pelbagai aplikasi spt panggilan telefon jarak jauh, televisyen, perkhidmatan data wayarles -Mahal kosnya tetapi syarikat menawarkan perkhidmatan dan kadar kompetetif untuk bersaing Satelit dan Mikrogelombang 21 Feb-21 norly@ftsm. ukm. my

-PCS (Personal Communication System) Second generation PCS services available in most areas and under many types of plans Next generation services beginning to replace PCS phones Telefon berwayar dan wayarles ke rangkaian 22 Feb-21 norly@ftsm. ukm. my

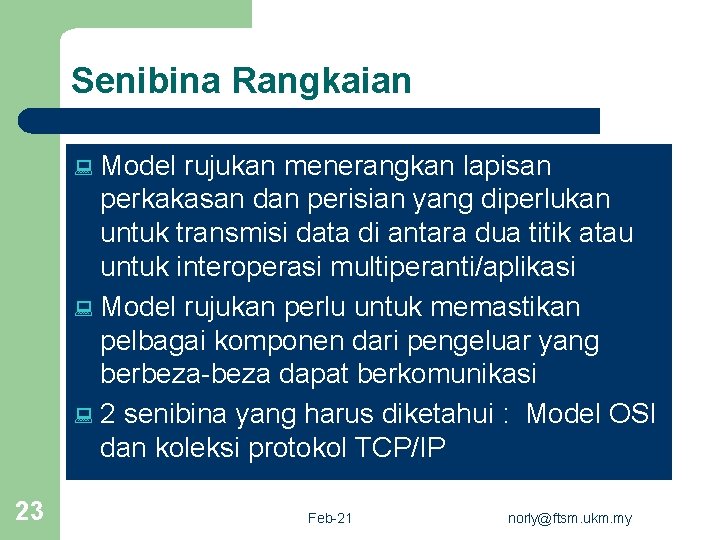

Senibina Rangkaian Model rujukan menerangkan lapisan perkakasan dan perisian yang diperlukan untuk transmisi data di antara dua titik atau untuk interoperasi multiperanti/aplikasi : Model rujukan perlu untuk memastikan pelbagai komponen dari pengeluar yang berbeza-beza dapat berkomunikasi : 2 senibina yang harus diketahui : Model OSI dan koleksi protokol TCP/IP : 23 Feb-21 norly@ftsm. ukm. my

Model OSI Application layer where the application Presentation layer using the network performs a series of resides. Common miscellaneous functions network applications necessary for-- login, Session layer Transport layer include remote presenting the data and provides an end-toresponsible for file transfer, e-mail, Network layer - to the package properly end error-free network establishing web page browsing. responsible for connection. Makes sender orbetween receiver sessions Data link layer creating, maintaining sure the data arrives users. responsible for taking at theending destination and network Physical layer - handles the data and exactly as it left the connections. Transfers the transmission of abits transforming it into source. a data packet from over a with communications frame header, node to node within the channel. Includes control and address network. voltage levels, information, and error connectors, media detection code. choice, modulation techniques 24 Feb-21 norly@ftsm. ukm. my

Tugasan Setiap Lapisan Model OSI 25 Feb-21 norly@ftsm. ukm. my

Analogi aliran data 26 Feb-21 norly@ftsm. ukm. my

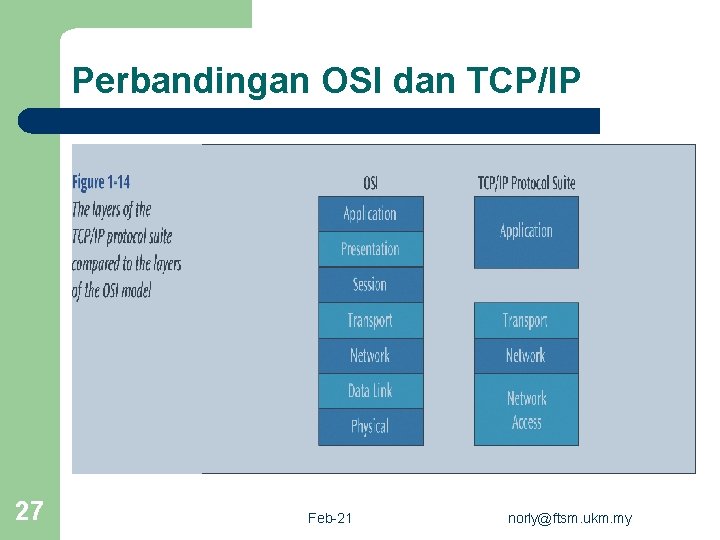

Perbandingan OSI dan TCP/IP 27 Feb-21 norly@ftsm. ukm. my

Sambungan logikal and fizikal – Sambungan logikal hanya wujud dalam perisian, manakala sambungan fizikal wujud dalam perkakasan : Dalam senibina rangkaian, hanya lapisan terbawah sahaja mempunyai sambungan fizikal, lapisan yang lebih tinggi hanyalah sambungan logikal : 28 Feb-21 norly@ftsm. ukm. my

Langkah 1 Contoh: Pengguna masukkan mesej ‘Hello there’ 29 Feb-21 norly@ftsm. ukm. my

Langkah 2 Mesej tidak berubah tetapi data akan dipadatkan 30 Feb-21 norly@ftsm. ukm. my

Langkah 3 Lapisan ini bersedia mengatur aliran data 31 Feb-21 norly@ftsm. ukm. my

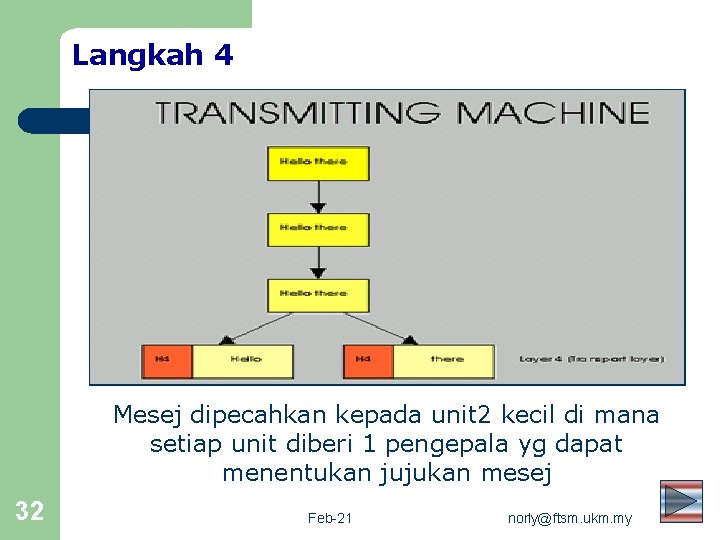

Langkah 4 Mesej dipecahkan kepada unit 2 kecil di mana setiap unit diberi 1 pengepala yg dapat menentukan jujukan mesej 32 Feb-21 norly@ftsm. ukm. my

Langkah 5 33 1 pengepala lain ditambah untuk menentukan halatuju mesej Feb-21 norly@ftsm. ukm. my

Langkah 6 34 Data dihantar ke lapisan fizikal di mana pemindahan data sebenar berlaku Feb-21 norly@ftsm. ukm. my

Langkah 7 35 Apabila lapisan rangkaian menerima mesej, ‘intermediate machine’ akan menyemak sama ada mesej berada pada destinasi yg betul. Jika tidak mesej akan dihantar ke lapisan pautan data. Feb-21 norly@ftsm. ukm. my

Langkah 8 Mesej yg diterima akan dihantar ke lapisan fizikal supaya ia dapat dihantar ke mesin seterusnya. 36 Feb-21 norly@ftsm. ukm. my

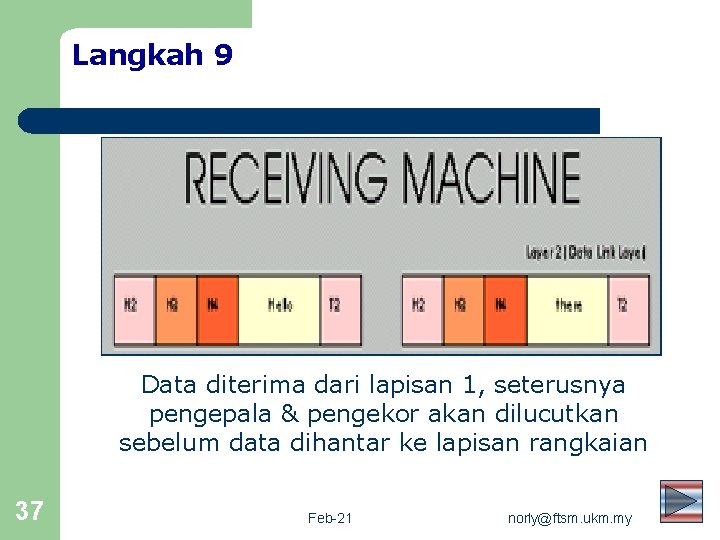

Langkah 9 Data diterima dari lapisan 1, seterusnya pengepala & pengekor akan dilucutkan sebelum data dihantar ke lapisan rangkaian 37 Feb-21 norly@ftsm. ukm. my

Langkah 10 Lapisan ini menyemak alamat destinasi data sama ada betul @ tidak. Jika betul data akan dihantar ke lapisan pengangkutan 38 Feb-21 norly@ftsm. ukm. my

Langkah 11 Data bersedia untuk disatukan, pengepala akan dilucutkan sebelum data dihantar ke lapisan sesi 39 Feb-21 norly@ftsm. ukm. my

Langkah 12 Mesin penerima bersedia untuk menerima aliran data 40 Feb-21 norly@ftsm. ukm. my

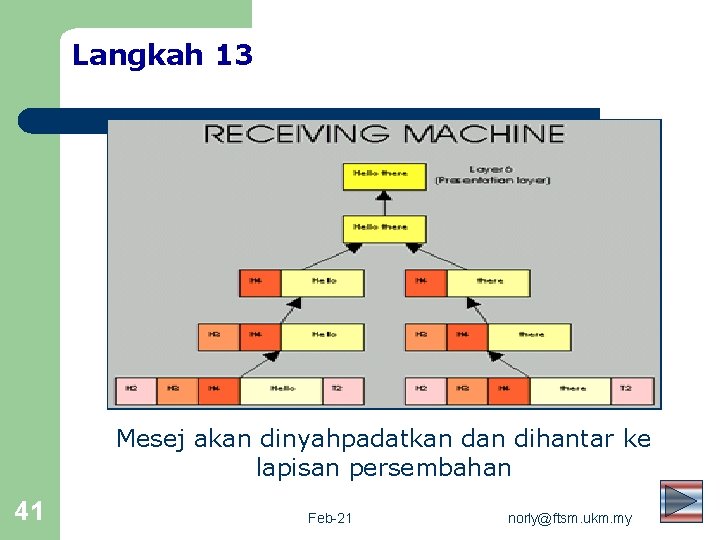

Langkah 13 Mesej akan dinyahpadatkan dihantar ke lapisan persembahan 41 Feb-21 norly@ftsm. ukm. my

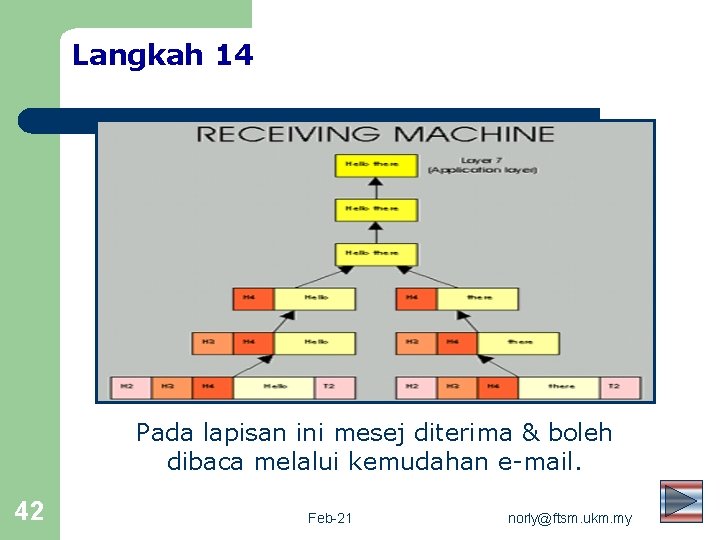

Langkah 14 Pada lapisan ini mesej diterima & boleh dibaca melalui kemudahan e-mail. 42 Feb-21 norly@ftsm. ukm. my

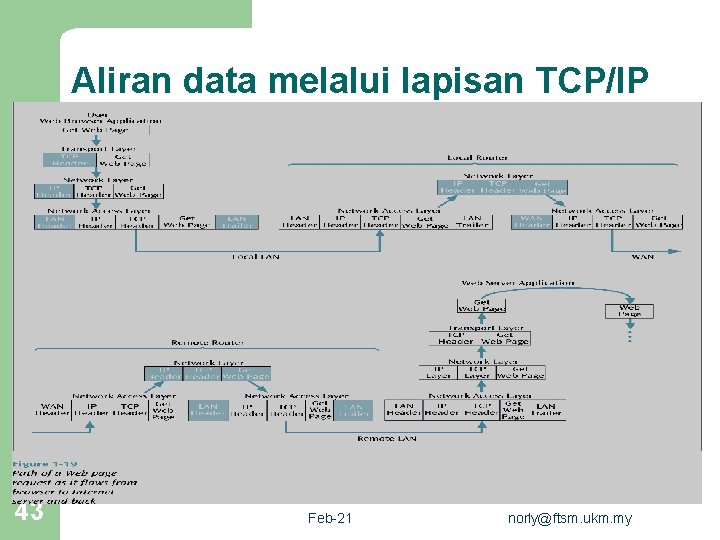

Aliran data melalui lapisan TCP/IP 43 Feb-21 norly@ftsm. ukm. my

Piawaian De facto (Berdasarkan fakta/ perhimpunan) De jure (Berdasarkan undang. Undang/perintah) Tdk diiktiraf oleh badan berkuasa tetapi diambil sebagai piawaian melalui penggunaannya yg meluas Kepentingan 44 Perkara yang digubal oleh badan berkuasa Bukan kepentingan Feb-21 norly@ftsm. ukm. my

ORGANISASI • PIAWAI ISO 45 ANSI IEEE Feb-21 ITU EIA norly@ftsm. ukm. my

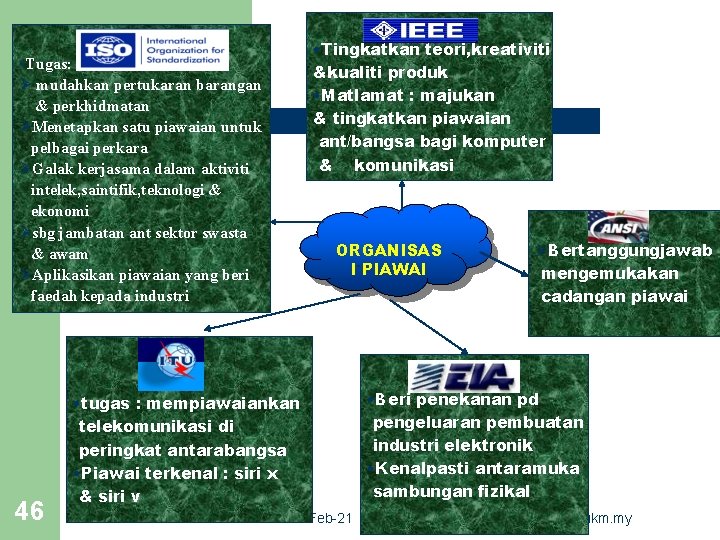

• Tugas: Ø mudahkan pertukaran barangan & perkhidmatan ØMenetapkan satu piawaian untuk pelbagai perkara ØGalak kerjasama dalam aktiviti intelek, saintifik, teknologi & ekonomi Øsbg jambatan ant sektor swasta & awam ØAplikasikan piawaian yang beri faedah kepada industri 46 • Tingkatkan teori, kreativiti &kualiti produk • Matlamat : majukan & tingkatkan piawaian ant/bangsa bagi komputer & komunikasi ORGANISAS I PIAWAI ØBertanggungjawab mengemukakan cadangan piawai • Beri penekanan pd pengeluaran pembuatan industri elektronik • Kenalpasti antaramuka sambungan fizikal • tugas : mempiawaiankan telekomunikasi di peringkat antarabangsa • Piawai terkenal : siri x & siri v Feb-21 norly@ftsm. ukm. my

Review Questions A user is sitting at work using a laptop computer with a wireless connection into the corporate LAN. The user is sending email. What basic configurations are being used? : List the seven OSI layers with a quick description of each layer. : List the TCP/IP layers with a quick description of each layer. : What is the difference between a logical and a physical interface / connection? : 47 Feb-21 norly@ftsm. ukm. my
