PENGENALAN JELMAAN LAPLACE SONGSANG EET 1024 Jelmaan Laplace

PENGENALAN JELMAAN LAPLACE SONGSANG EET 102/4

Jelmaan Laplace Songsang l Persamaan umum bagi F(s) Numerator (Pengatas) Denominator (Pembawah)

Punca-punca bagi N(s)=0 dipanggil sifar (zeros) l Punca-punca bagi D(s)=0 dipanggil kutub (poles) l

l Pengembangan pecahan separa (partial fraction expansion, PFE) digunakan untuk memecahkan F(s) kepada bentuk mudah yang terdapat dalam Jadual Jelmaan Laplace (Jadual 15. 2)

Langkah utk mendapatkan J. L. Songsang 1. 2. Bentukkan semula F(s) kepada bentuk mudah menggunakan PFE. Dapatkan songsangan setiap bentuk menggunakan Jadual 15. 2

Contoh 1 l Dptkan J. L. songsang untuk

3 keadaan yang mungkin utk PFE 1. 2. 3. Kutub ringkas Kutub yang berulang Kutub kompleks

Penyelesaian

Contoh 2 (kutub ringkas) l Dptkan f(t) untuk fungsi berikut

Penyelesaian l Bentukkan semula F(s) kepada bentuk mudah

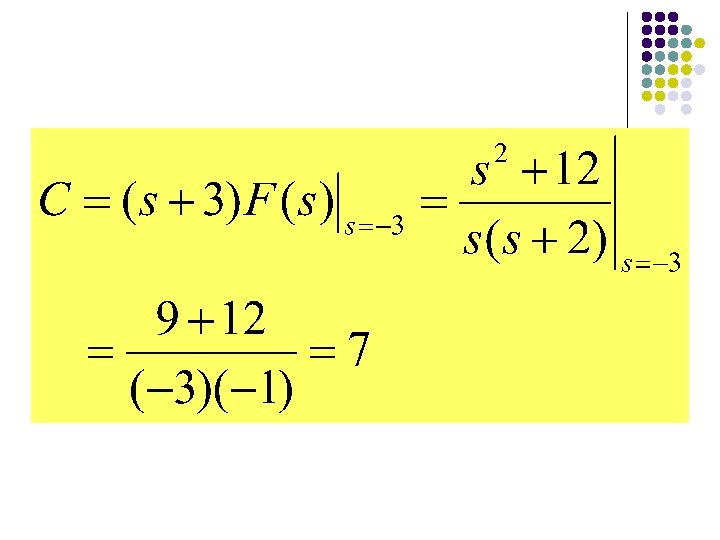

2 cara utk mendapatkan A, B, C Kaedah baki (residue)

Kaedah algebra Darabkan kedua belah dgn s(s+2)(s+3)

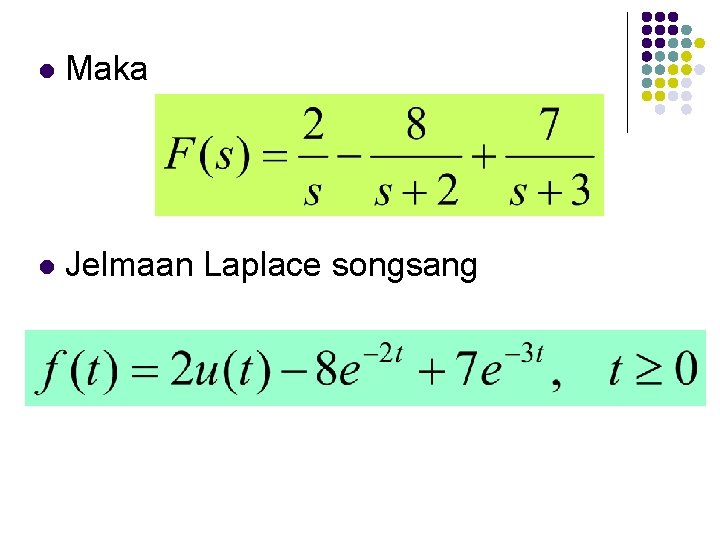

l Maka l Jelmaan Laplace songsang

Contoh 2 (kutub berulang) l Dptkan v(t) jika diberi

l Bentukkan semula kpd bentuk mudah

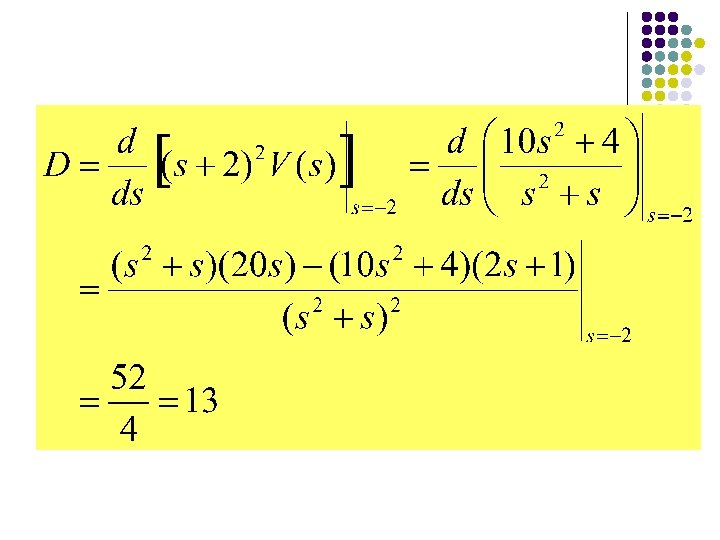

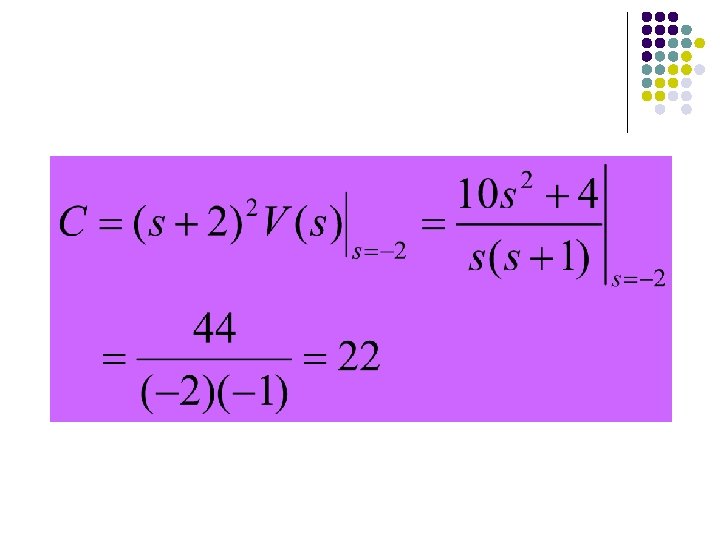

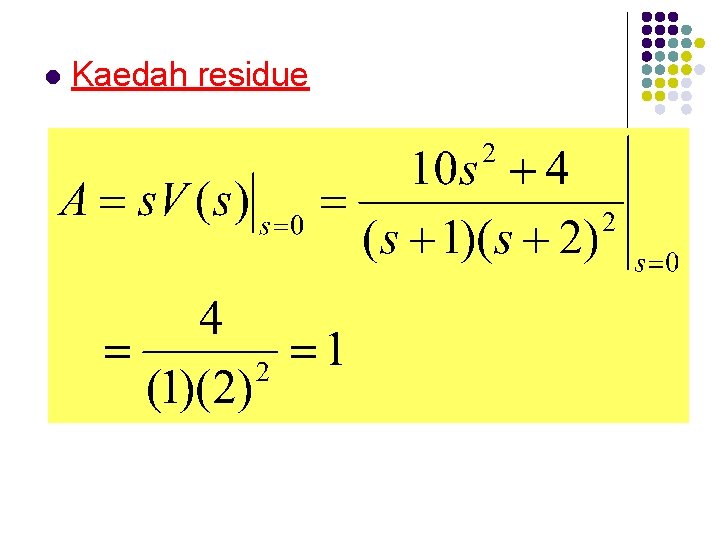

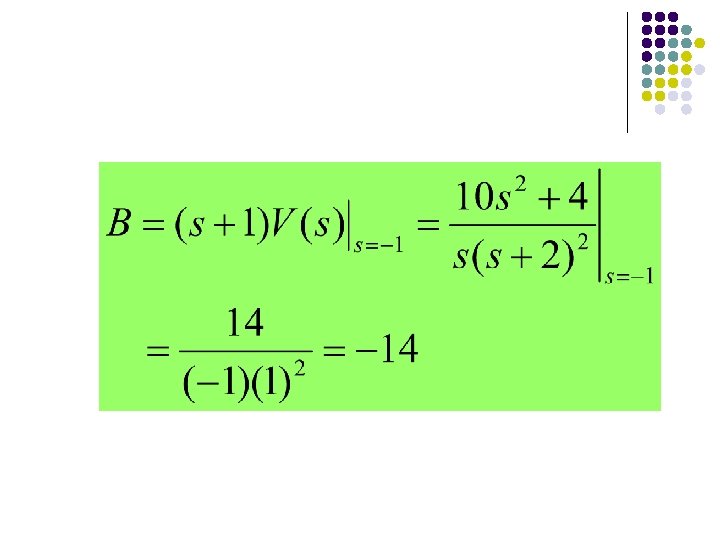

l Kaedah residue

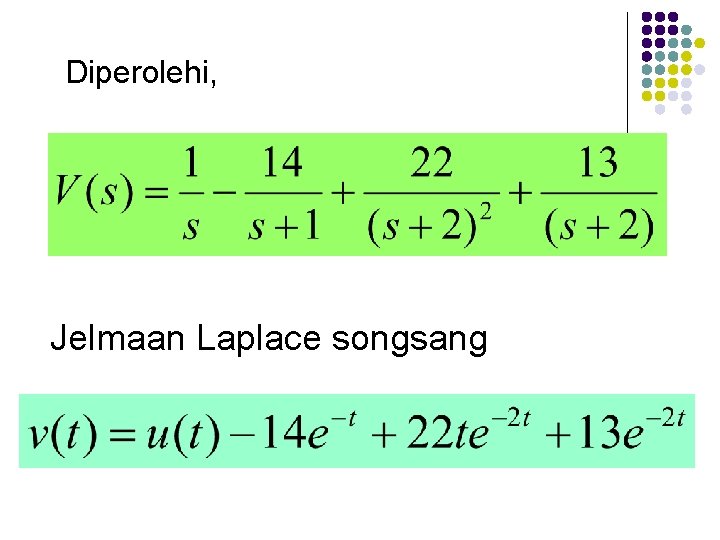

Diperolehi, Jelmaan Laplace songsang

Contoh 4 (kutub kompleks) l Dapatkan jelmaan Laplace songsang bagi fungsi berikut:

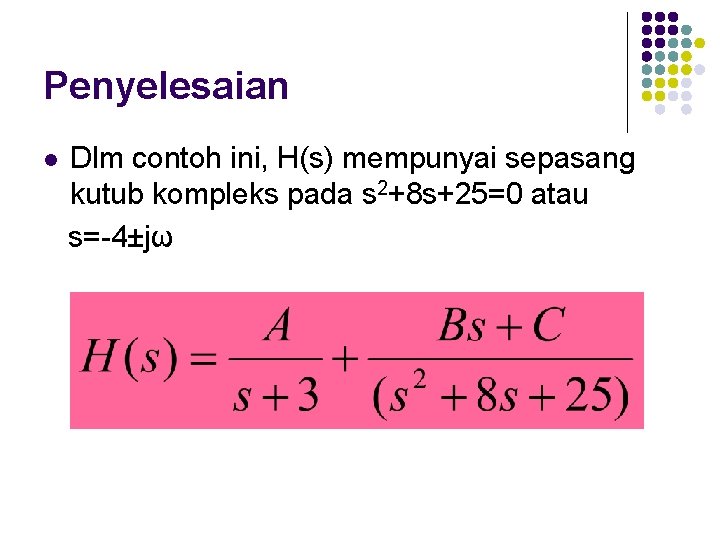

Penyelesaian l Dlm contoh ini, H(s) mempunyai sepasang kutub kompleks pada s 2+8 s+25=0 atau s=-4±jω

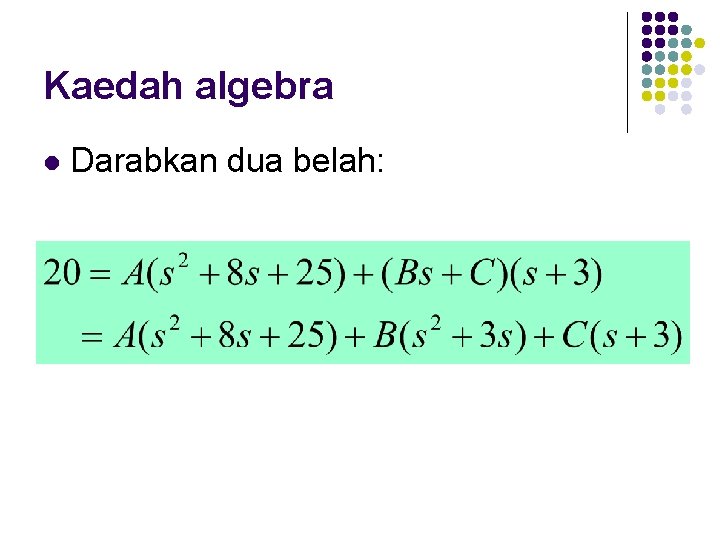

Kaedah algebra l Darabkan dua belah:

l Diperolehi pemalar l Maka,

l Jelmaan songsang:
