Pengenalan Jaringan Komputer AMIKOM Mataram Karya Gunawan S

Pengenalan Jaringan Komputer AMIKOM Mataram Karya Gunawan, S. Kom Email: Jagungodak@yahoo. com Site: http: //openskripsi. com HP: 087865503877

Tipe-tipe koneksi komputer • Peer to peer • Client-Server

Peer to peer • Adalah suatu model di mana tiap PC dapat memakai resource pada PC lain atau memberikan resource-nya untuk dipakai PC lain.

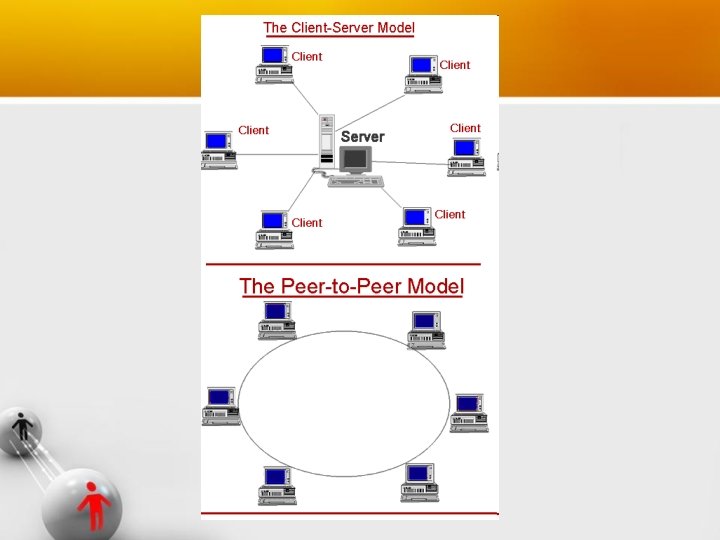

Jaringan peer to peer (contoh 1)

Jaringan peer to peer (contoh 2)

Kelebihan jaringan peer to peer • Implementasinya murah dan mudah • Tidak memerlukan software administrasi jaringan yang khusus • Tidak memerlukan administrator jaringan

Kekurangan jaringan peer to peer • Jaringan tidak bisa terlalu besar (tidak bisa memperbesar jaringan) • Tingkat keamanan rendah • Tidak ada yang memanajemen jaringan • Pengguna komputer jaringan harus terlatih dalam mengamankan komputer masing-masing • Semakin banyak mesin yang dibagi-pakai, hal itu akan mempengaruhi kinerja komputer

Jaringan Client-Server • Merupakan model jaringan yang menggunakan satu atau beberapa komputer sebagai server yang memberikan sumber dayanya kepada komputer lain (klien) dalam jaringan.

Jaringan Client-Server (contoh 1)

Kelebihan jaringan client-server • Mendukung keamanan yang lebih baik • Kemudahan administrasi ketika jaringan bertambah besar • Manajemen jaringan terpusat • Semua data bisa disimpan dibackup terpusat disatu lokasi.

Kekurangan jaringan client server • Membutuhkan administrator jaringan yang professional • Membutuhkan perangkat bagus untuk digunakan sebagai komputer server • Membutuhkan software tool operasional untuk mempermudah manajemen jaringan • Anggaran untuk memanajemen jaringan cukup besar • Bila server mati, semua data dan sumber daya yang ada di server tidak bisa diakses.

Topologi jaringan

Topologi jaringan • Topologi merupakan cara menghubungkan komputer atau terminal-terminal dalam suatu jaringan.

Model-model topologi jaringan • • • Topologi Star Network Topologi Bus Topologi Ring Topologi Tree Topologi Mesh Topologi Hybird

Topologi star network • Topologi ini adalah node (station) berkomunikasi langsung dengan station lain melalui pusat node (hub/switch)

Topologi star network

Keuntungan jaringan star network • Akses ke station lain (klien maupun server) berlangsung cepat • Dapat menerima station kerja baru selama port di pusat node (Hub/Switch) tersedia. • Hub/switch bertindak sebagai konsentrator • Hub/switch dapat disusun seri (bertingkat) untuk menambah jumlah station yang terkoneksi ke jaringan. • Pengguna dapat lebih banyak dibanding topologi bus maupun ring.

Kerugian topologi star network • Bila lalulintas data cukup tinggi dan terjadi tabrakan maka semua komunikasi akan ditunda dan koneksi akan dilajutkan dengan cara random apabila hub/switch mendeteksi tidak ada jalur yang sedang digunakan oleh node lain.

Topologi Bus • Topologi ini merupakan bentangan satu kabel yang kedua ujungnya ditutup, di mana sepanjang kabel terdapat node-node.

Topologi bus

Keuntungan Bus Network • Murah, karena tidak memakai banyak media, kabel yang dipakai sudah umum (banyak tersedia dipasaran). • Setiap komputer dapat saling berhubungan langsung.

Kerugian Bus Network • Sering terjadi Hang, yaitu bila lebih dari satu pasang memakai jalur di waktu yang sama.

Topologi Ring • Topologi Ring merupakan topologi jaringan yang berupa lingkaran tertutup yang berisi banyak node. • Sinyal mengalir dalam dua arah.

Topologi Ring

Topologi Ring

Topologi Ring • Tiap stasiun (komputer) dapat diberi repeater (transciever) yang berfungsi sebagai: - listen state (tiap bit dikirimkan kembali dengan mengalami penundaan waktu) - transmit state (mengirimkan kembali paket yang gagal dikirimkan) - bypass state (merelay paket jika ada station yang tidak aktif)

Keuntungan Topologi Ring • Keunggulan topologi Ring adalah tidak terjadinya collision atau tabrakan pengiriman data seperti pada topologi Bus, karena hanya satu node dapat mengirimkan data pada suatu saat.

Kekurangan topologi Ring • setiap node dalam jaringan akan selalu ikut serta mengelola informasi yang dilewatkan dalam jaringan, sehingga bila terdapat gangguan di suatu node maka seluruh jaringan akan terganggu. • Bila harus melalui banyak komputer maka transfer data yang dikirim akan menjadi lambat.

Topologi Tree • Topologi tree merupakan topologi di mana tidak semua station mempunyai kedudukan yang sama. • Station yang lebih tinggi menguasai station yang di bawahnya.

Topologi Tree

Topologi Tree • Minimal ada tiga level dalam topologi ini.

Topologi Mesh • Topologi ini menerapkan hubungan antar station secara penuh.

Topologi Mesh

Topologi Mesh • Tingkat kerumitan jaringan sebanding dengan meningkatnya jumlah station yang terpasang. • Untuk menghitung link digunakan persamaan n(n-1)/2, di mana n adalah jumlah station yang akan dihubungkan. • Cenderung digunakan pada jaringan wlan.

Topologi Hybrid • Topologi ini merupakan topologi gabungan dari beberapa topologi yang ada, yang bisa memadukan kinerja beberapa topologi yang berbeda, baik berbeda sistem maupun berbeda media transmisinya.

Topologi Hybrid

Topologi Hybrid

TERIMAKASIH AMIKOM Mataram Karya Gunawan, S. Kom Email: Jagungodak@yahoo. com Site: http: //openskripsi. com HP: 087865503877
