Apa itu Packet Tracer? ?

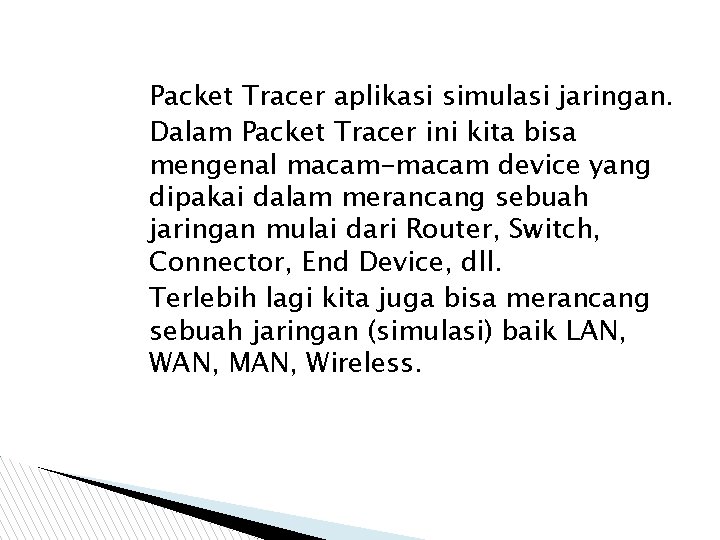

Packet Tracer aplikasi simulasi jaringan. Dalam Packet Tracer ini kita bisa mengenal macam-macam device yang dipakai dalam merancang sebuah jaringan mulai dari Router, Switch, Connector, End Device, dll. Terlebih lagi kita juga bisa merancang sebuah jaringan (simulasi) baik LAN, WAN, MAN, Wireless.

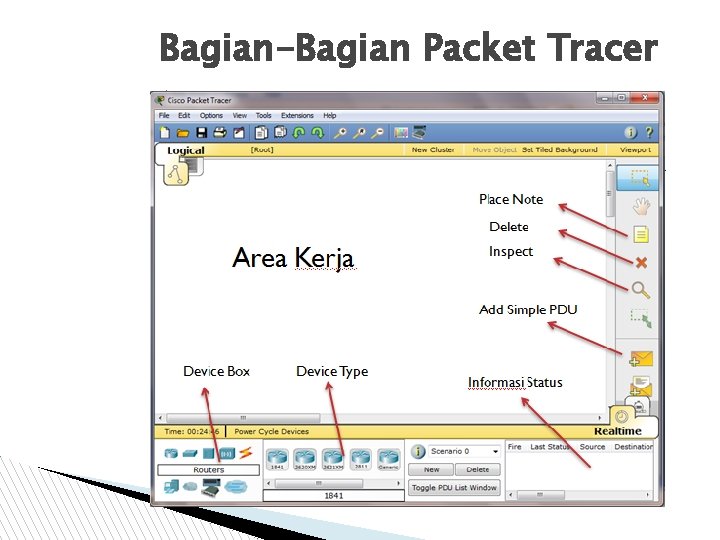

Bagian-Bagian Packet Tracer

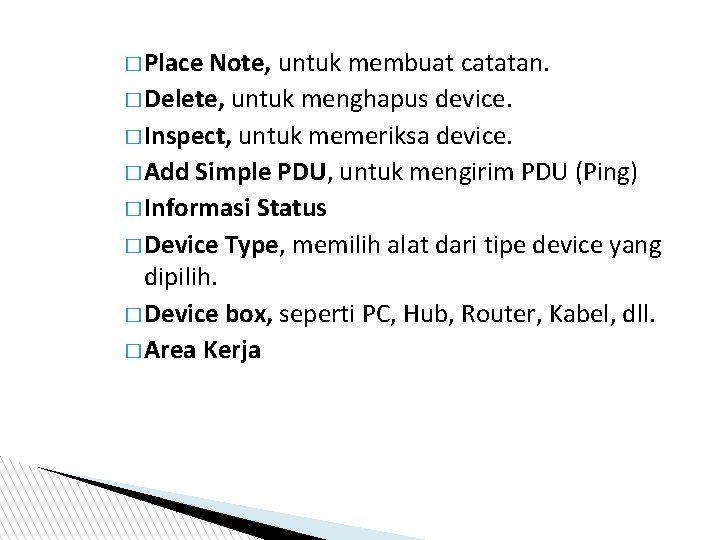

� Place Note, untuk membuat catatan. � Delete, untuk menghapus device. � Inspect, untuk memeriksa device. � Add Simple PDU, untuk mengirim PDU (Ping) � Informasi Status � Device Type, memilih alat dari tipe device yang dipilih. � Device box, seperti PC, Hub, Router, Kabel, dll. � Area Kerja

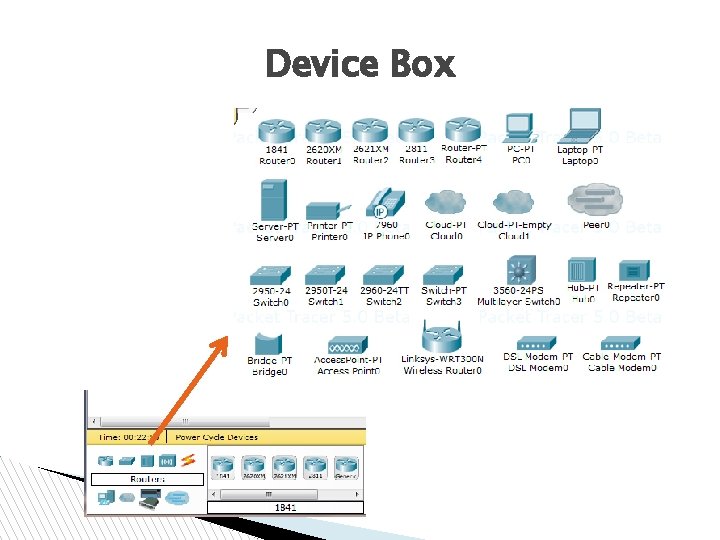

Device Box

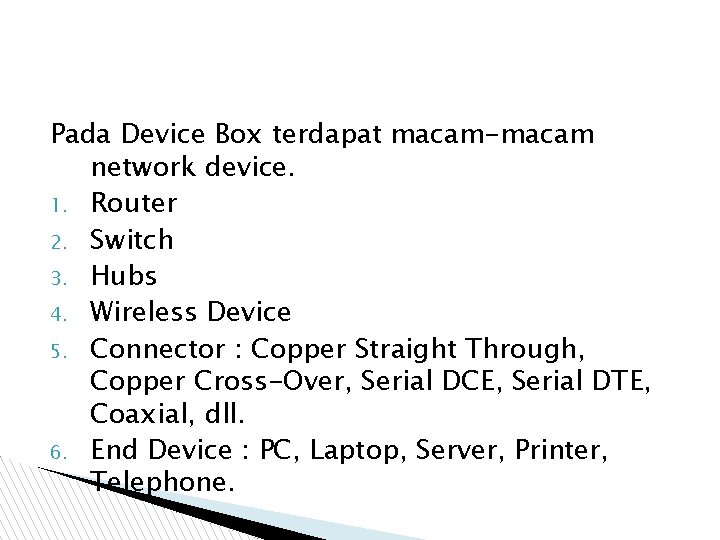

Pada Device Box terdapat macam-macam network device. 1. Router 2. Switch 3. Hubs 4. Wireless Device 5. Connector : Copper Straight Through, Copper Cross-Over, Serial DCE, Serial DTE, Coaxial, dll. 6. End Device : PC, Laptop, Server, Printer, Telephone.

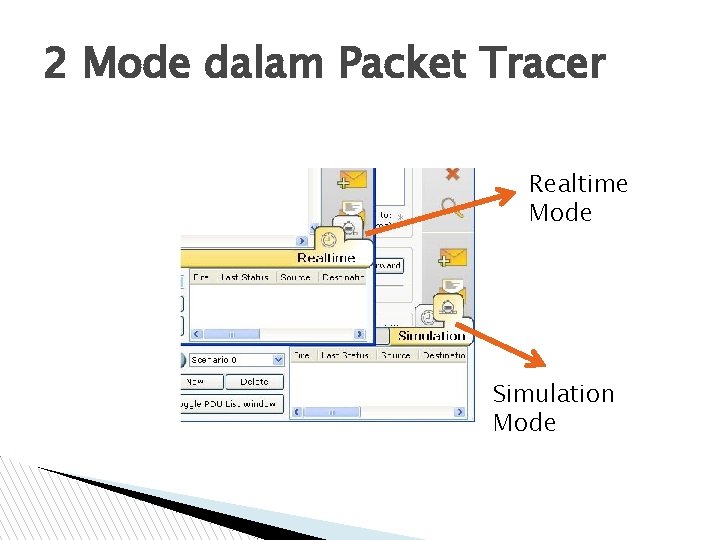

2 Mode dalam Packet Tracer Realtime Mode Simulation Mode

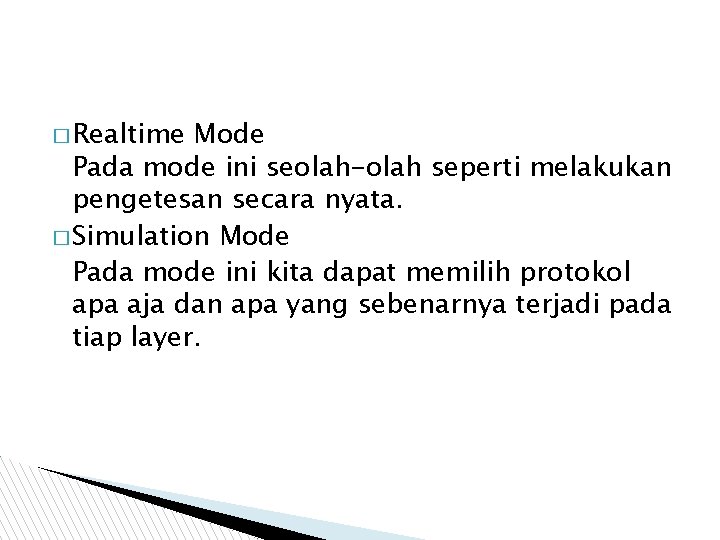

� Realtime Mode Pada mode ini seolah-olah seperti melakukan pengetesan secara nyata. � Simulation Mode Pada mode ini kita dapat memilih protokol apa aja dan apa yang sebenarnya terjadi pada tiap layer.

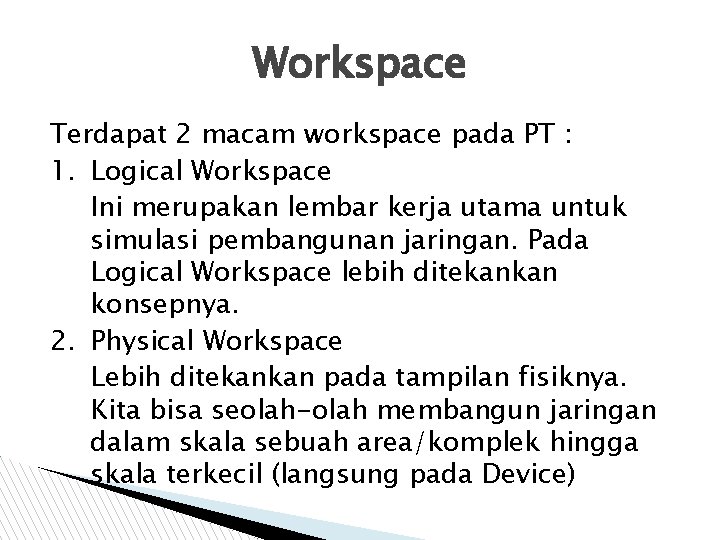

Workspace Terdapat 2 macam workspace pada PT : 1. Logical Workspace Ini merupakan lembar kerja utama untuk simulasi pembangunan jaringan. Pada Logical Workspace lebih ditekankan konsepnya. 2. Physical Workspace Lebih ditekankan pada tampilan fisiknya. Kita bisa seolah-olah membangun jaringan dalam skala sebuah area/komplek hingga skala terkecil (langsung pada Device)

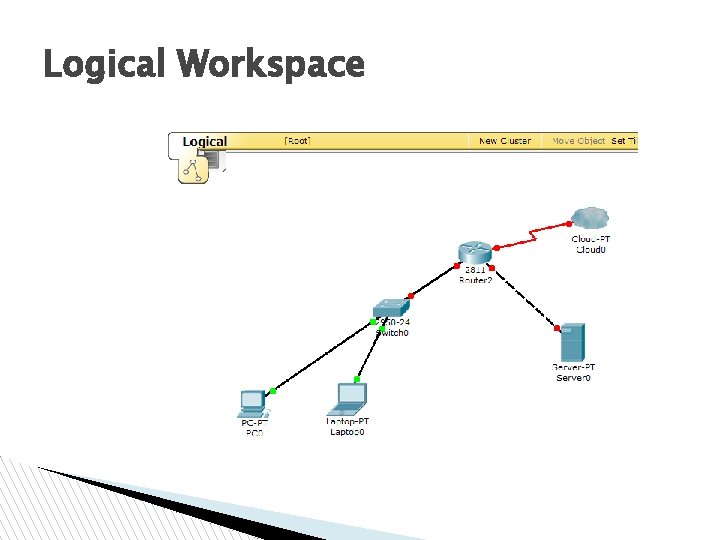

Logical Workspace

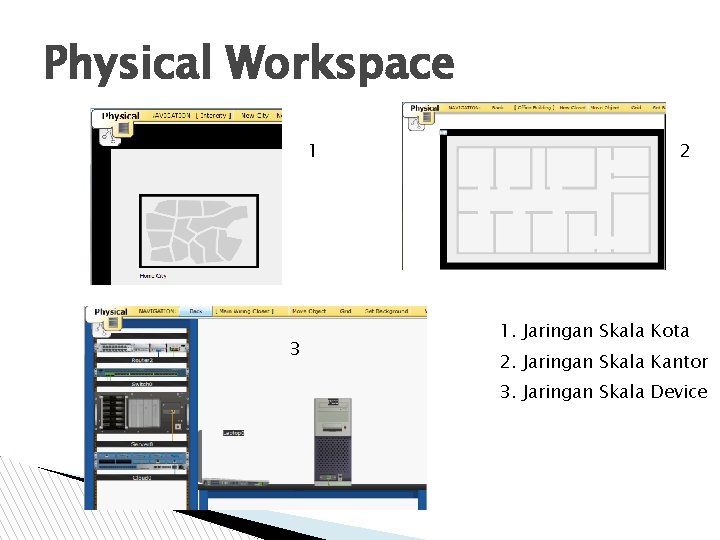

Physical Workspace 1 3 2 1. Jaringan Skala Kota 2. Jaringan Skala Kantor 3. Jaringan Skala Device

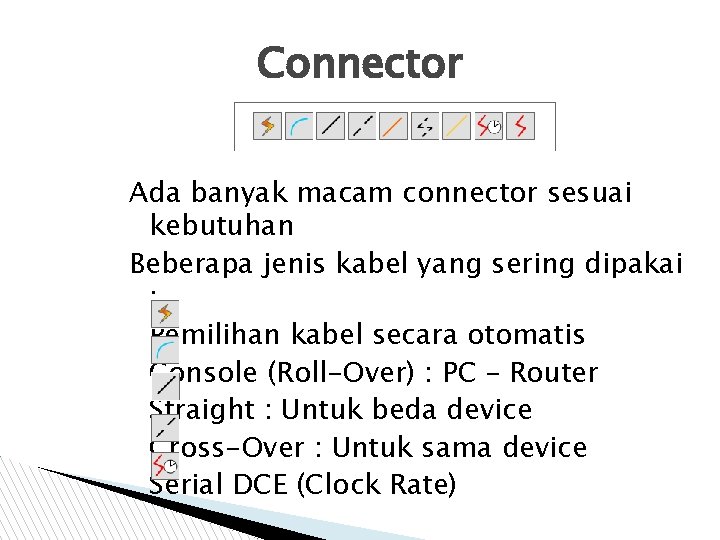

Connector Ada banyak macam connector sesuai kebutuhan Beberapa jenis kabel yang sering dipakai : Pemilihan kabel secara otomatis Console (Roll-Over) : PC – Router Straight : Untuk beda device Cross-Over : Untuk sama device Serial DCE (Clock Rate)

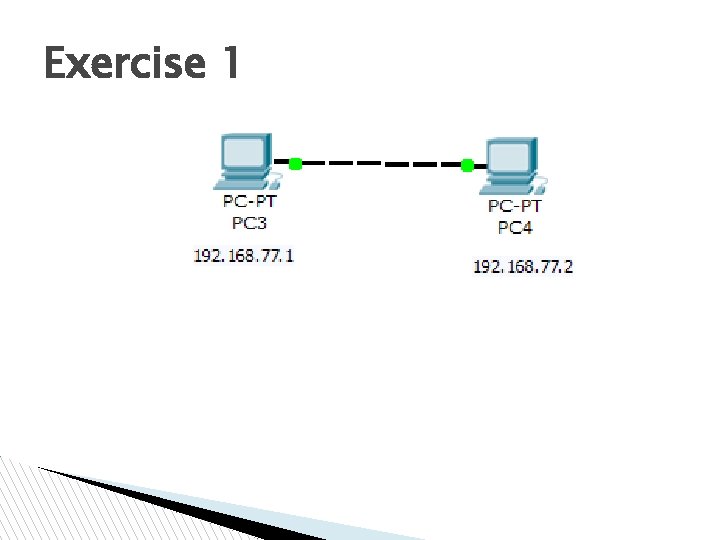

Exercise 1

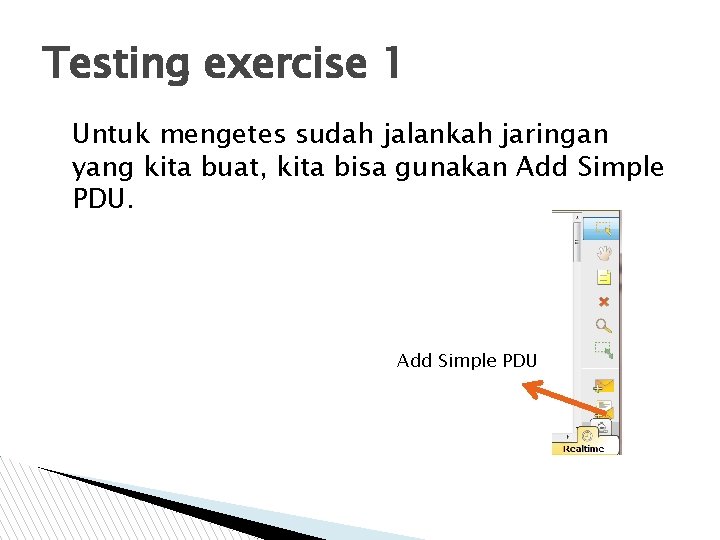

Testing exercise 1 Untuk mengetes sudah jalankah jaringan yang kita buat, kita bisa gunakan Add Simple PDU

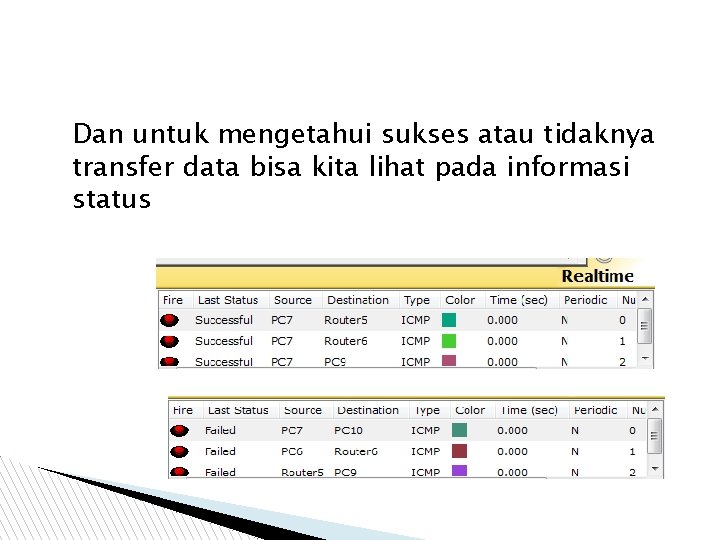

Dan untuk mengetahui sukses atau tidaknya transfer data bisa kita lihat pada informasi status

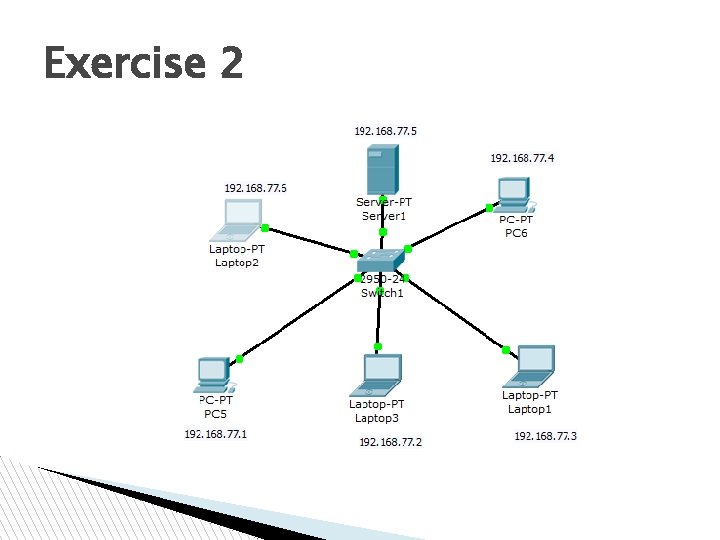

Exercise 2

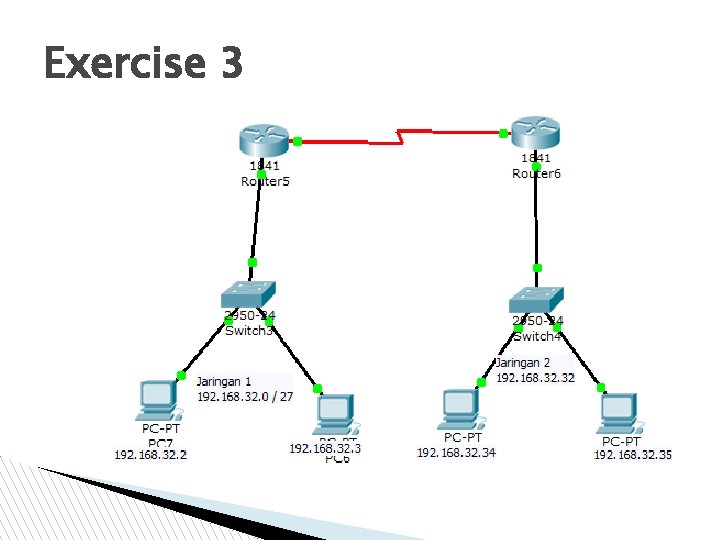

Exercise 3
