Pengenalan Alat dan Mesin Terkait Perkebunan Kelapa sawit

Road Grader

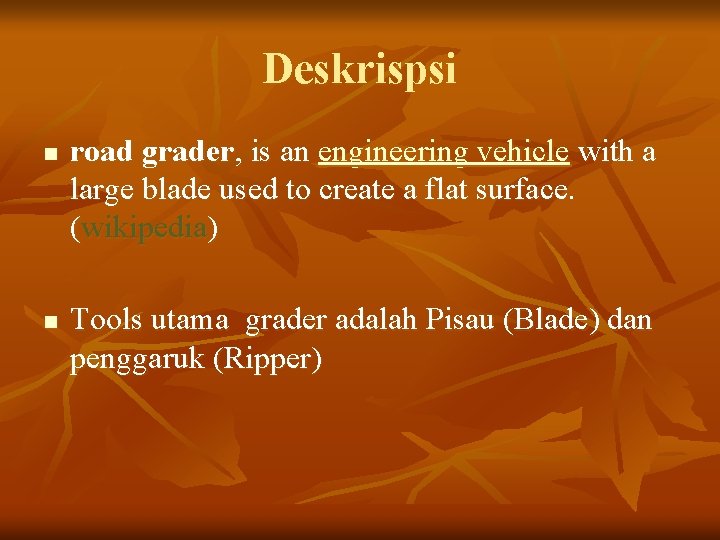

Deskrispsi n n road grader, is an engineering vehicle with a large blade used to create a flat surface. (wikipedia) Tools utama grader adalah Pisau (Blade) dan penggaruk (Ripper)

Ripper ( Penggaruk) Ripper berfungsi untuk menggaruk lapisan permukaan tanah yang keras sehingga akan mempermudah perataan dan pembentukan badan jalan. Posisi Ripper biasa terletak di depan blade dekat front axles, tetapi jenis lain ada juga yang terletak dibagian belakang rear axles. Ripper

Back Mounted Ripper yang terpasang di bagian belakang

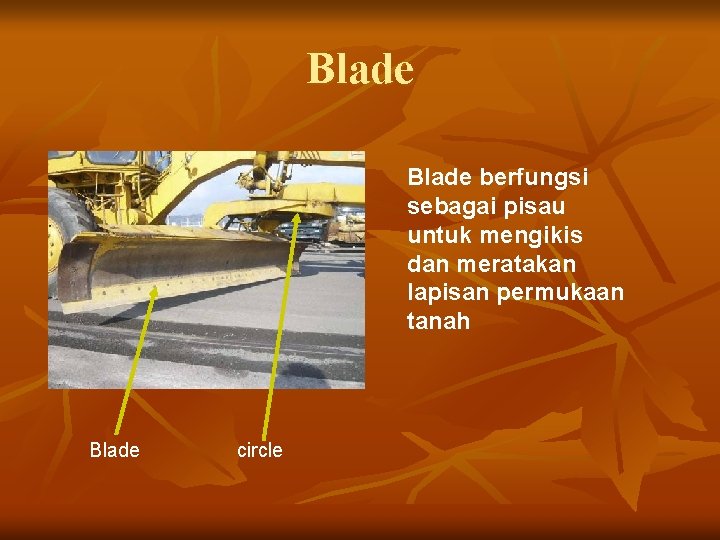

Blade berfungsi sebagai pisau untuk mengikis dan meratakan lapisan permukaan tanah Blade circle

Penggunaan Grader n Kegunaan Grader dalam perkebunan kelapa sawit : n n Perawatan jalan baik untuk pembentukan badan jalan maupun untuk perataan material penimbunan Pengambilan topsoil untuk media pembibitan (penggunaan tidak lazim)

Operator Cab Tuas –tuas hidrolik Display Panel Control

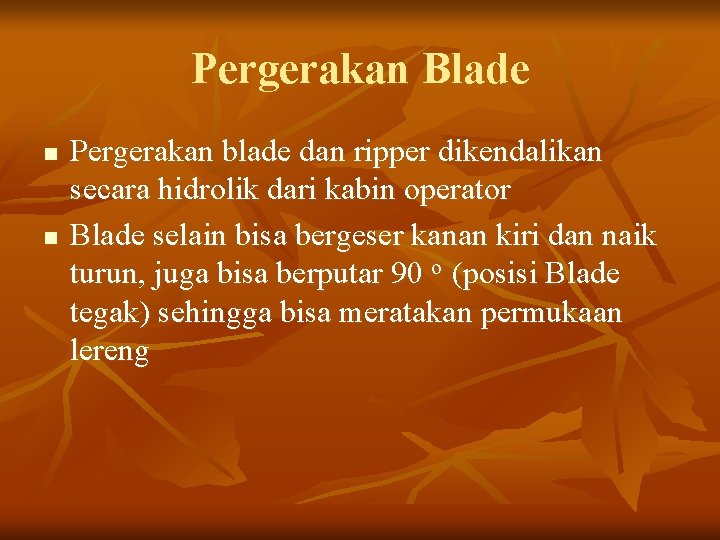

Pergerakan Blade n n Pergerakan blade dan ripper dikendalikan secara hidrolik dari kabin operator Blade selain bisa bergeser kanan kiri dan naik turun, juga bisa berputar 90 o (posisi Blade tegak) sehingga bisa meratakan permukaan lereng

Spesifikasi GD 555 -3 (contoh) n n n Model Jumlah cilinder Tenaga (nett) : Komatsu SAA 6 D 114 E-3 : 6 Cyl : 140 KW 180 HP @ 1900 rpm (gears 1 -3) 149 KW 207 HP @ 1900 rpm (gears 4 -8) n Speed : 3. 3 – 42. 2 km/ h (forwards gear 1 -8) 4. 3 – 38. 3 km/ h (reverse gear 1 -4) n n Ukuran ban Operating weigth : 17. 5 R 25 : 15. 400 Kg

Kapasitas Pelumasan GD 555 -3 (contoh) n n n Solar Crank case Transmisi Final drive Tandem housing Hidrolik : 340 Lt ( fuel tank) : 30 Lt : 45 Lt : 14 Lt : 83 Lt (each) : 130 Lt

Maintenance n Maintenance rutin n n Pemeriksaan dan penggantian oli Penggantian saringan solar, oli, hidrolik, dan udara Greasing Kondisional : Ban, Blade (cutting edge dan end bit), hose hidrolik Overhaul : enggine, transmisi

Compactor (Road Roller)

Deskripsi n n Pada dasarnya Compactor adalah mesin yang digunakan untuk mengurangi ukuran material atau tanah dengan cara pemadatan, dan dikendalikan secara hidrolik. Tipe Compactor yang digunakan dalam pembuatan/ perawatan jalan biasa disebut Road Roller

n n Dalam Perawatan jalan, biasanya road roller bekerja setelah grader beroperasi Usahakan dalam Pekerjaan perawatan/ pengerasan jalan terdapat 2 grader sehingga road roller tidak banyak menunggu (lebih efisien)

Spek. SAKAI SV 505 D (smooth Type) (contoh) n n n n Model enggine Tenaga Rated RPM Operating weight Frek. Vibro(Lo/ Hi amp. ) Kecepatan Kapasitas bahan bakar Ukuran ban : Cummins B 3. 9 -125 C : 125 hp 93 KW : 2200 : 10670 : 2200/1650 vpm : 0. 6 -0. 10 km/ h : 250 Lt (full tanki) : 23. 1 -26 -8 -PR
