Pengenalan Alat dan Bahan Oleh M Barkah Salim

Pengenalan Alat dan Bahan Oleh : M. Barkah Salim, M. Pd. Si. FAKULTAS KEGURUAN DAN ILMU PENDIDIKAN UNIVERSITAS MUHAMMADIYAH METRO

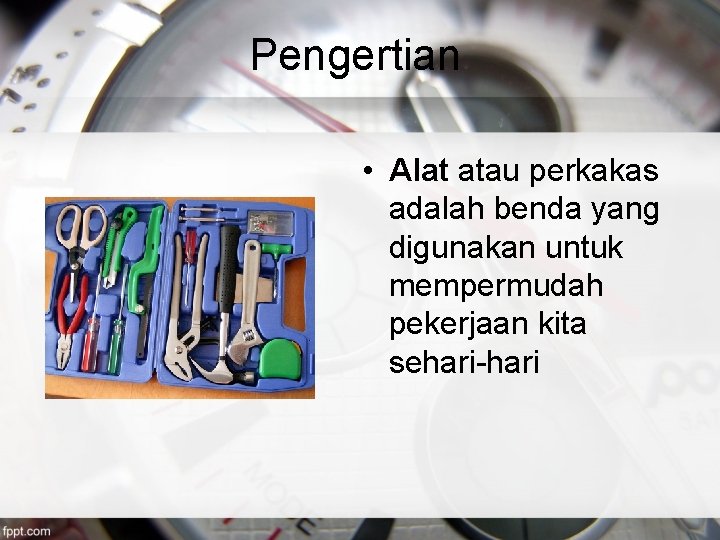

Pengertian • Alat atau perkakas adalah benda yang digunakan untuk mempermudah pekerjaan kita sehari-hari

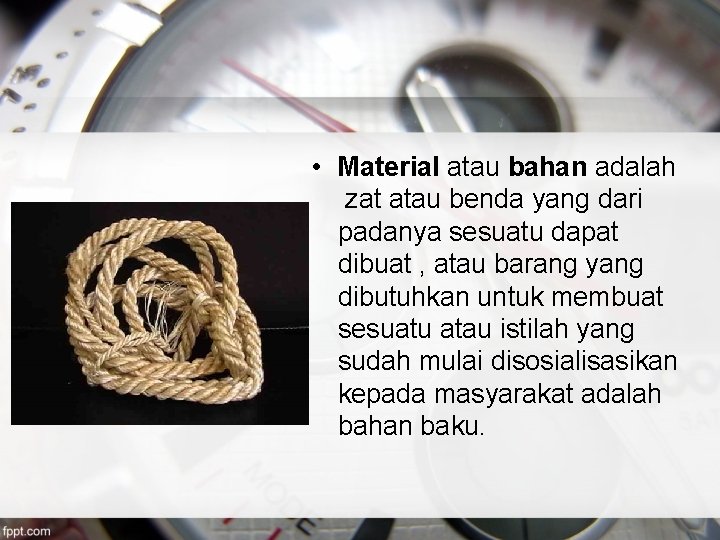

• Material atau bahan adalah zat atau benda yang dari padanya sesuatu dapat dibuat , atau barang yang dibutuhkan untuk membuat sesuatu atau istilah yang sudah mulai disosialisasikan kepada masyarakat adalah bahan baku.

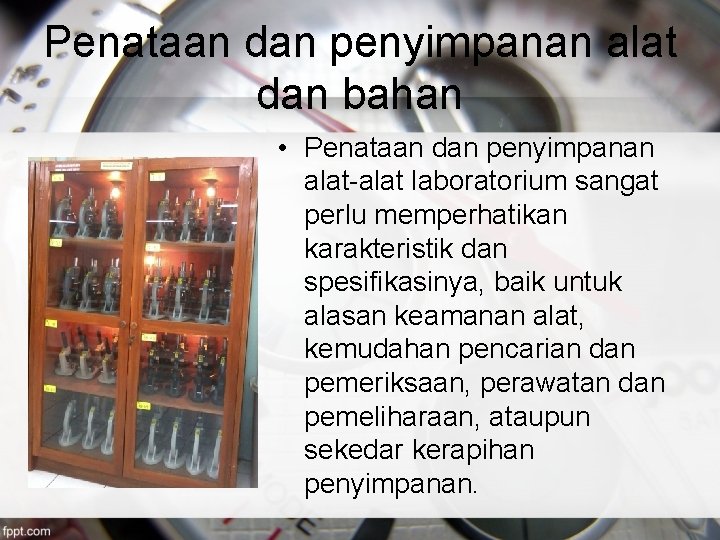

Penataan dan penyimpanan alat dan bahan • Penataan dan penyimpanan alat-alat laboratorium sangat perlu memperhatikan karakteristik dan spesifikasinya, baik untuk alasan keamanan alat, kemudahan pencarian dan pemeriksaan, perawatan dan pemeliharaan, ataupun sekedar kerapihan penyimpanan.

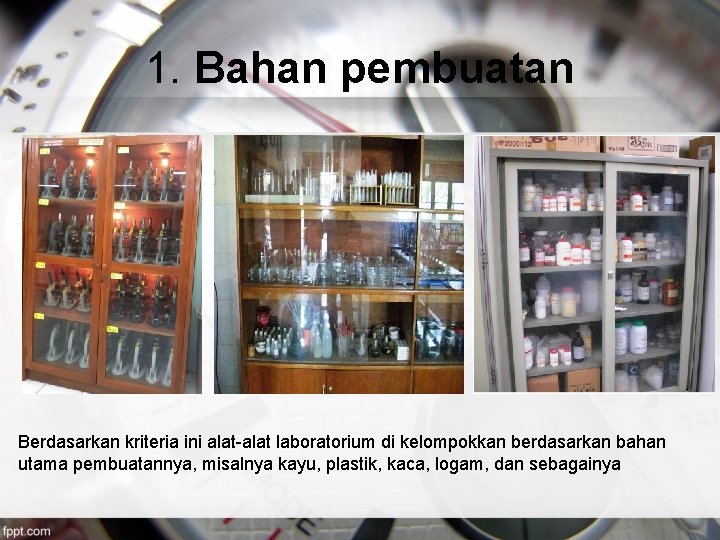

1. Bahan pembuatan Berdasarkan kriteria ini alat-alat laboratorium di kelompokkan berdasarkan bahan utama pembuatannya, misalnya kayu, plastik, kaca, logam, dan sebagainya

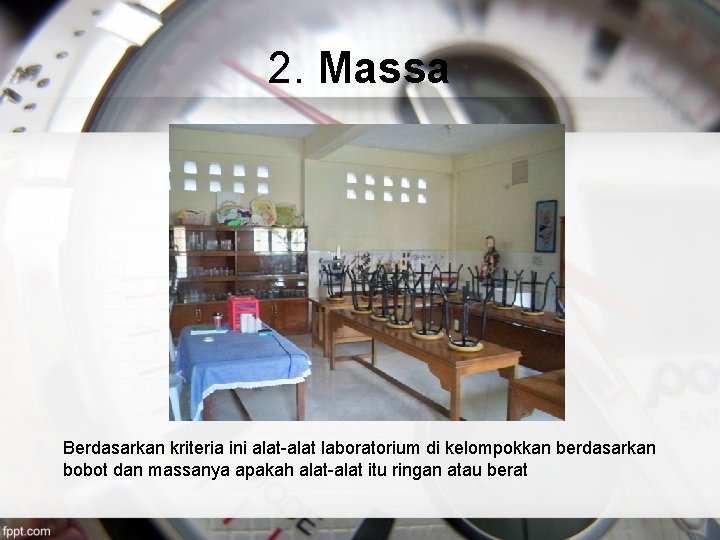

2. Massa Berdasarkan kriteria ini alat-alat laboratorium di kelompokkan berdasarkan bobot dan massanya apakah alat-alat itu ringan atau berat

3. Bentuk dan volume Berdasarkan kriteria ini alat-alat laboratorium di kelompokkan berdasarkan bentuk dan ukuran volumenya, misalnya besar, kecil, bola, kubus, balok, silinder dan sebagainya.

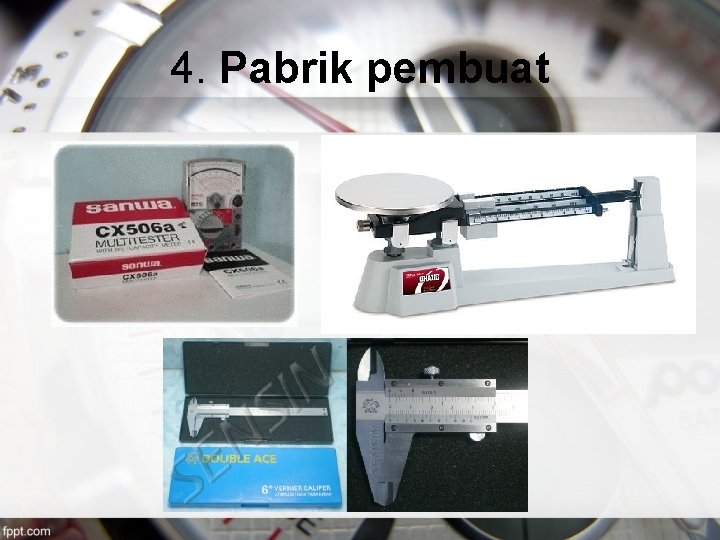

4. Pabrik pembuat

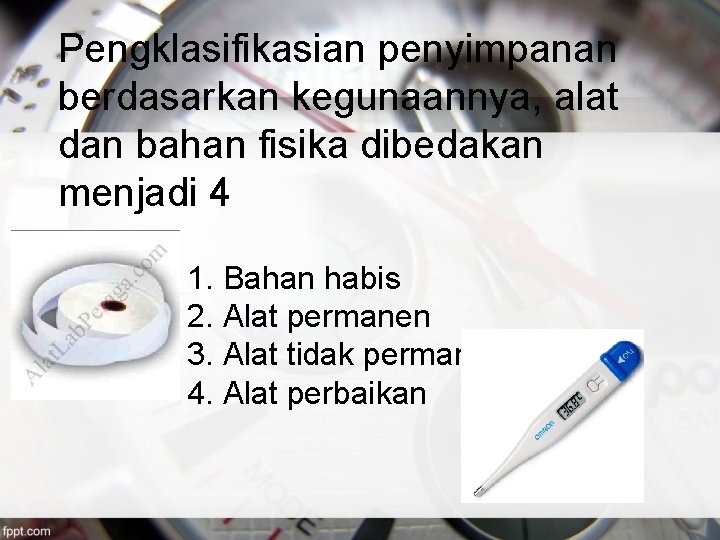

Pengklasifikasian penyimpanan berdasarkan kegunaannya, alat dan bahan fisika dibedakan menjadi 4 1. Bahan habis 2. Alat permanen 3. Alat tidak permanen 4. Alat perbaikan

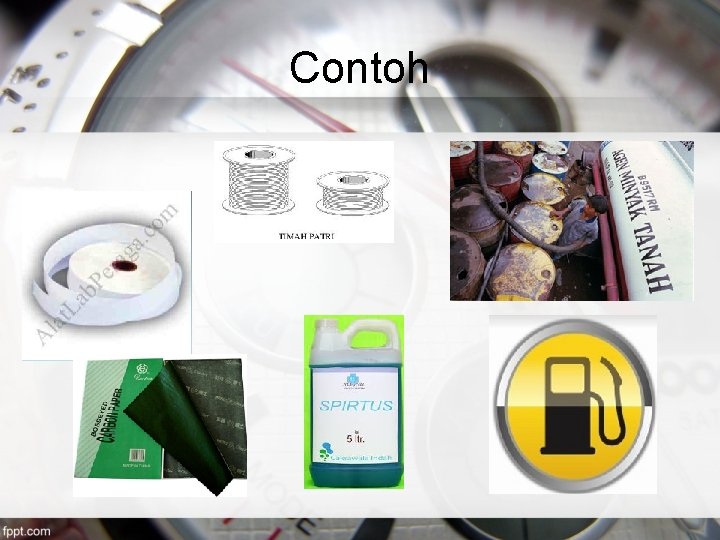

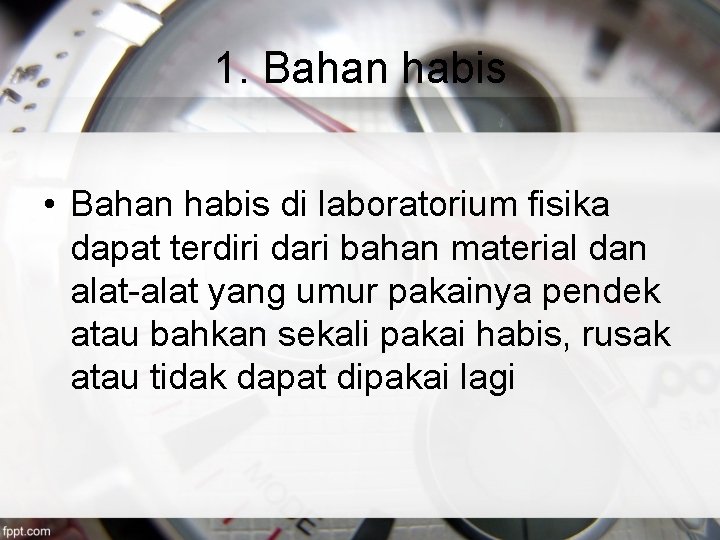

1. Bahan habis • Bahan habis di laboratorium fisika dapat terdiri dari bahan material dan alat-alat yang umur pakainya pendek atau bahkan sekali pakai habis, rusak atau tidak dapat dipakai lagi

Contoh

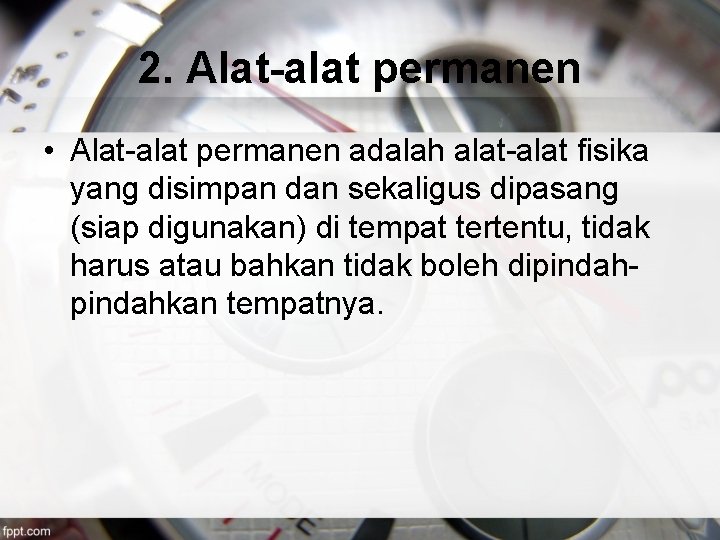

2. Alat-alat permanen • Alat-alat permanen adalah alat-alat fisika yang disimpan dan sekaligus dipasang (siap digunakan) di tempat tertentu, tidak harus atau bahkan tidak boleh dipindahkan tempatnya.

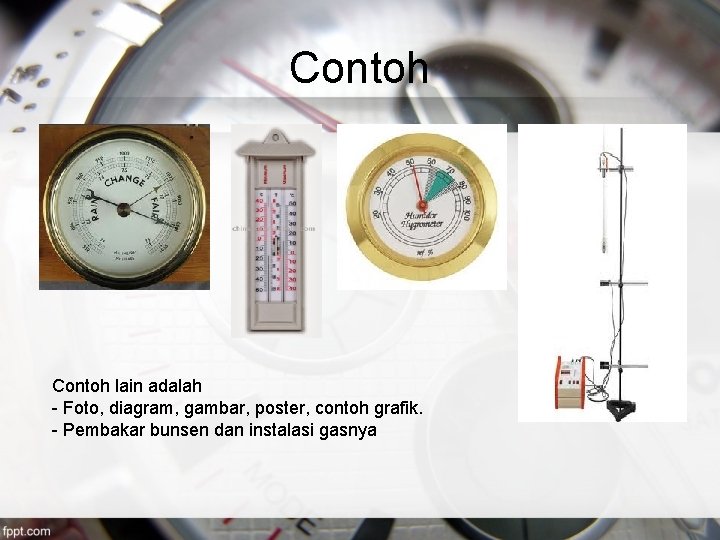

Contoh lain adalah - Foto, diagram, gambar, poster, contoh grafik. - Pembakar bunsen dan instalasi gasnya

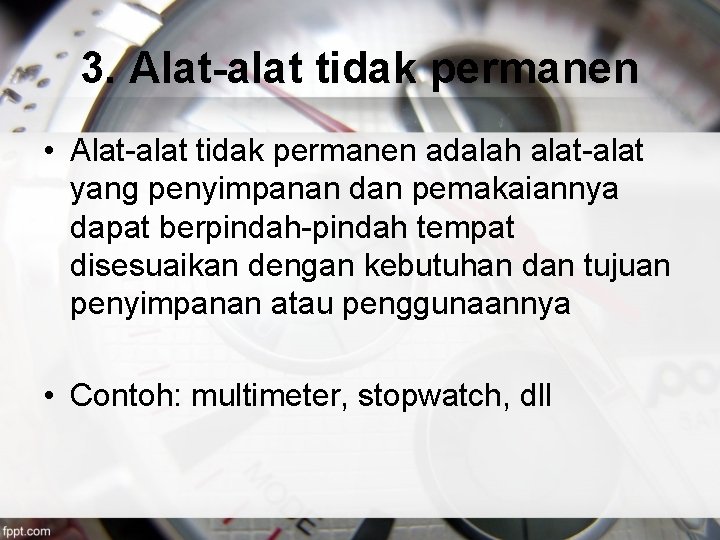

3. Alat-alat tidak permanen • Alat-alat tidak permanen adalah alat-alat yang penyimpanan dan pemakaiannya dapat berpindah-pindah tempat disesuaikan dengan kebutuhan dan tujuan penyimpanan atau penggunaannya • Contoh: multimeter, stopwatch, dll

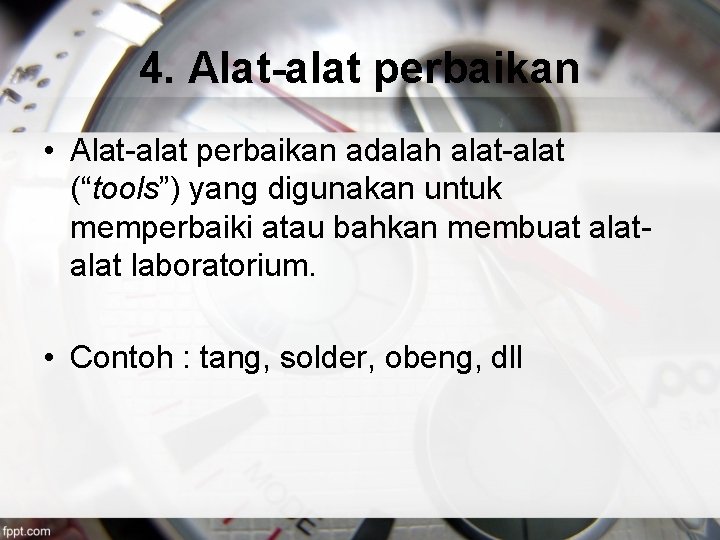

4. Alat-alat perbaikan • Alat-alat perbaikan adalah alat-alat (“tools”) yang digunakan untuk memperbaiki atau bahkan membuat alat laboratorium. • Contoh : tang, solder, obeng, dll

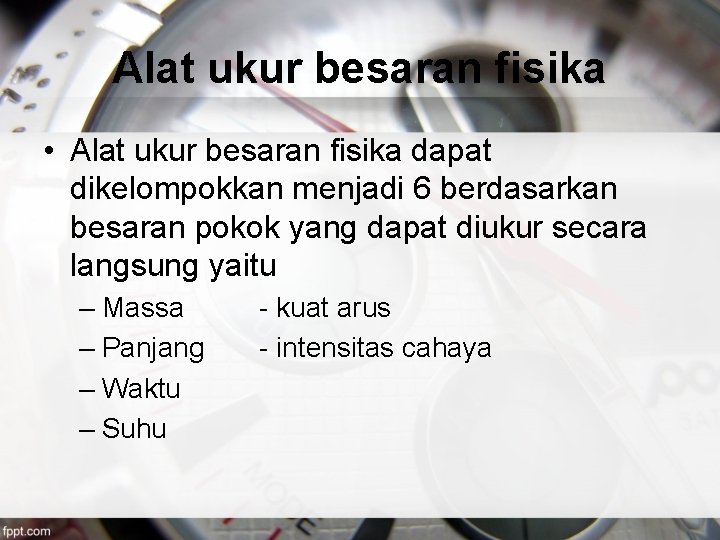

Alat ukur besaran fisika • Alat ukur besaran fisika dapat dikelompokkan menjadi 6 berdasarkan besaran pokok yang dapat diukur secara langsung yaitu – Massa – Panjang – Waktu – Suhu - kuat arus - intensitas cahaya

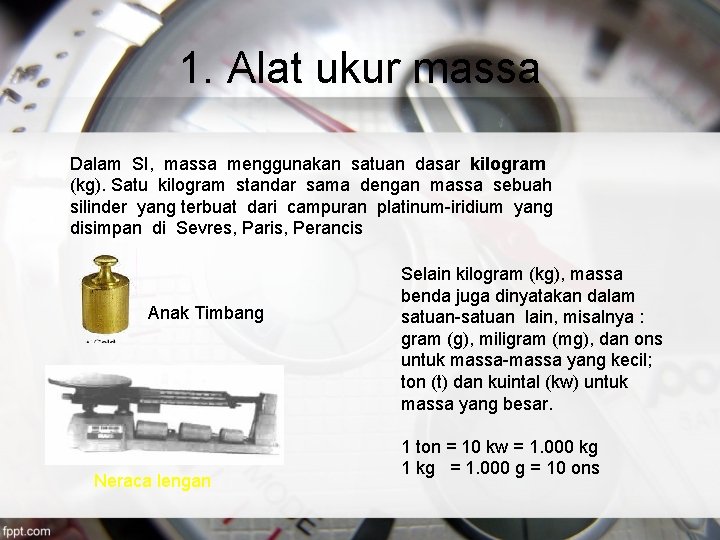

1. Alat ukur massa Dalam SI, massa menggunakan satuan dasar kilogram (kg). Satu kilogram standar sama dengan massa sebuah silinder yang terbuat dari campuran platinum-iridium yang disimpan di Sevres, Paris, Perancis Anak Timbang Neraca lengan Selain kilogram (kg), massa benda juga dinyatakan dalam satuan-satuan lain, misalnya : gram (g), miligram (mg), dan ons untuk massa-massa yang kecil; ton (t) dan kuintal (kw) untuk massa yang besar. 1 ton = 10 kw = 1. 000 kg 1 kg = 1. 000 g = 10 ons

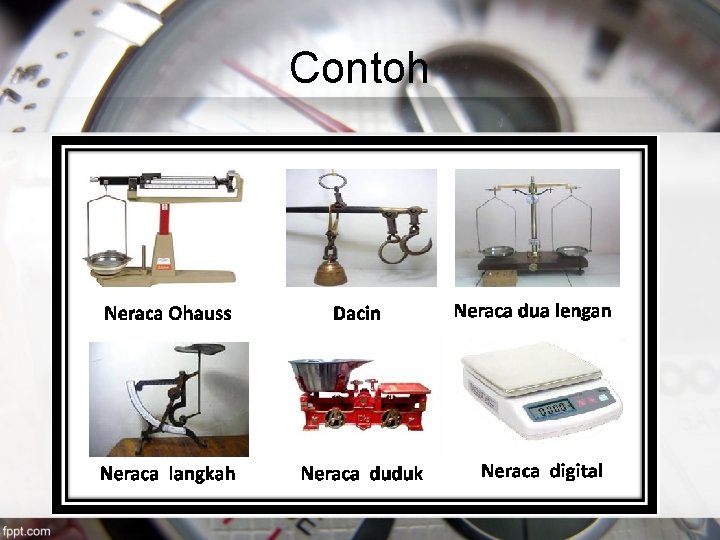

Contoh

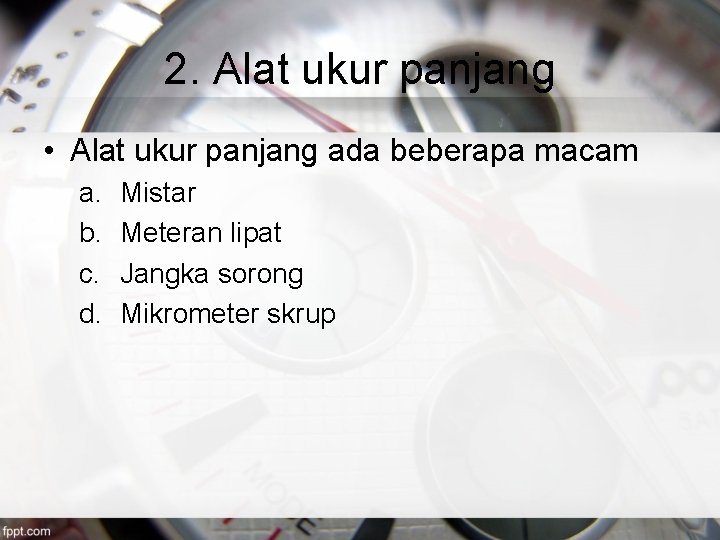

2. Alat ukur panjang • Alat ukur panjang ada beberapa macam a. b. c. d. Mistar Meteran lipat Jangka sorong Mikrometer skrup

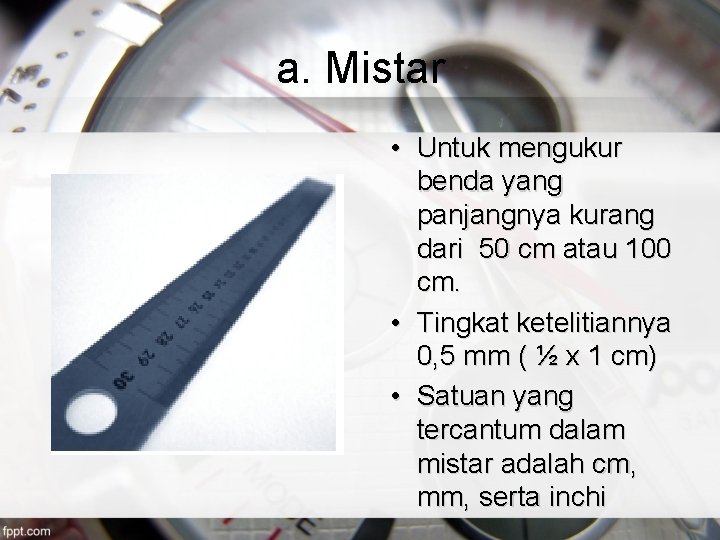

a. Mistar • Untuk mengukur benda yang panjangnya kurang dari 50 cm atau 100 cm. • Tingkat ketelitiannya 0, 5 mm ( ½ x 1 cm) • Satuan yang tercantum dalam mistar adalah cm, mm, serta inchi

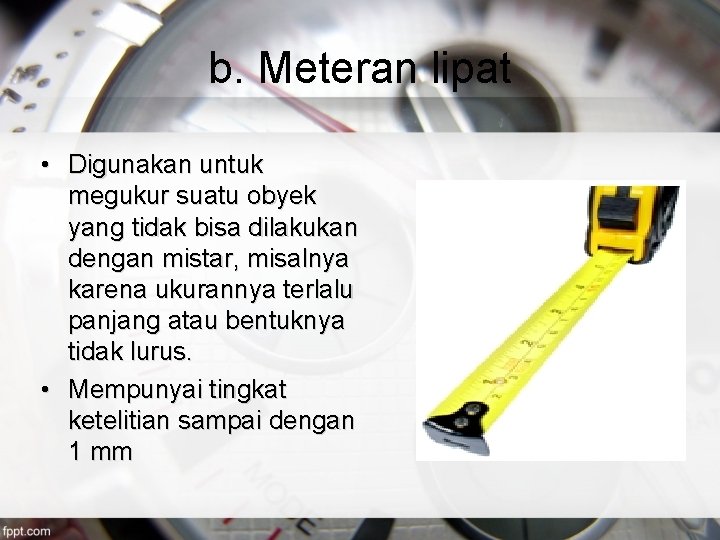

b. Meteran lipat • Digunakan untuk megukur suatu obyek yang tidak bisa dilakukan dengan mistar, misalnya karena ukurannya terlalu panjang atau bentuknya tidak lurus. • Mempunyai tingkat ketelitian sampai dengan 1 mm

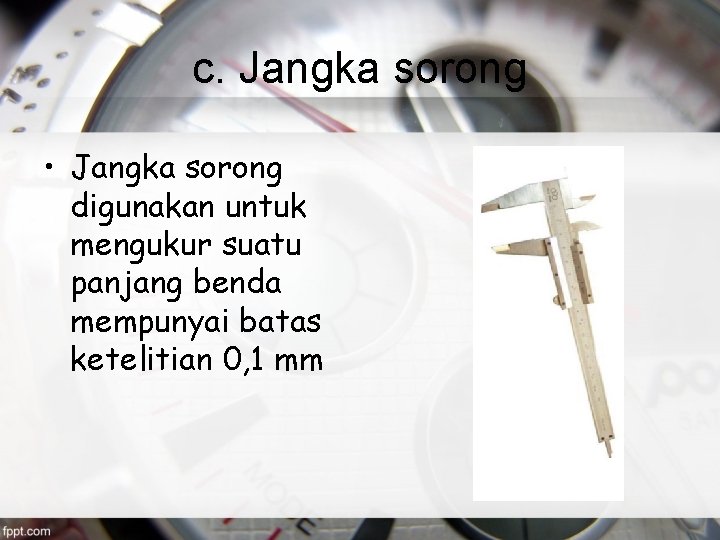

c. Jangka sorong • Jangka sorong digunakan untuk mengukur suatu panjang benda mempunyai batas ketelitian 0, 1 mm

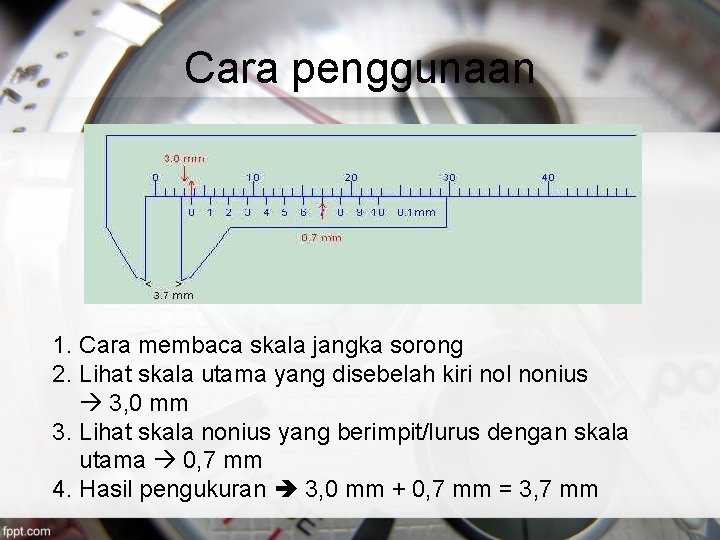

Cara penggunaan 1. Cara membaca skala jangka sorong 2. Lihat skala utama yang disebelah kiri nol nonius 3, 0 mm 3. Lihat skala nonius yang berimpit/lurus dengan skala utama 0, 7 mm 4. Hasil pengukuran 3, 0 mm + 0, 7 mm = 3, 7 mm

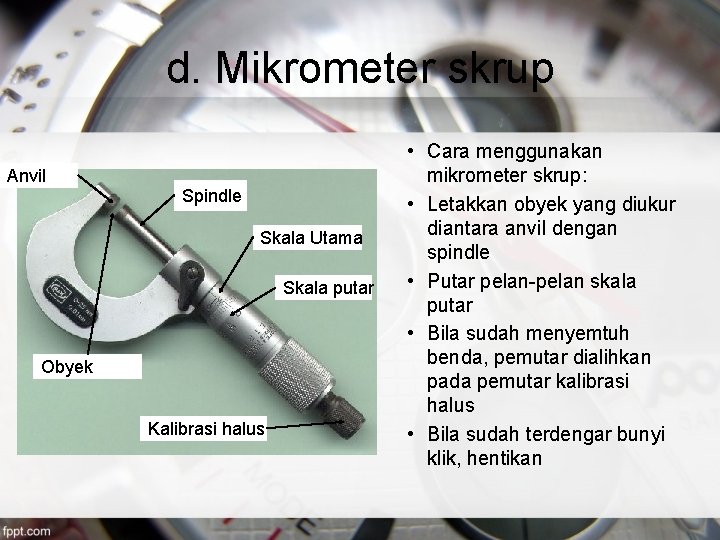

d. Mikrometer skrup Anvil Spindle Skala Utama Skala putar Obyek Kalibrasi halus • Cara menggunakan mikrometer skrup: • Letakkan obyek yang diukur diantara anvil dengan spindle • Putar pelan-pelan skala putar • Bila sudah menyemtuh benda, pemutar dialihkan pada pemutar kalibrasi halus • Bila sudah terdengar bunyi klik, hentikan

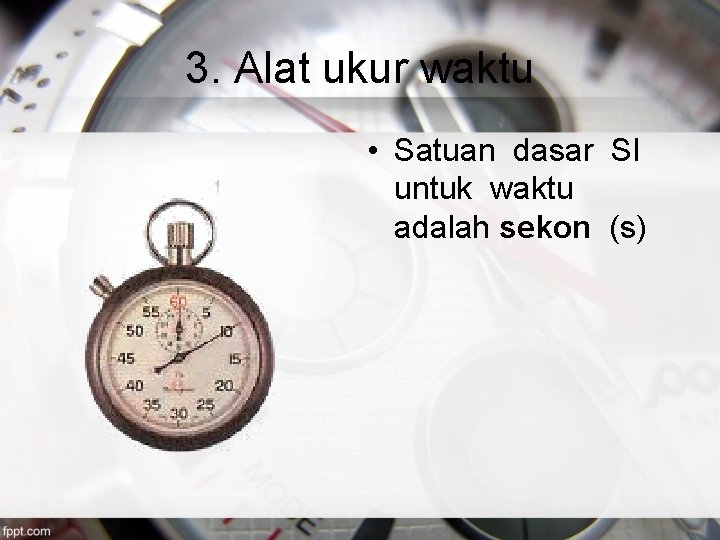

3. Alat ukur waktu • Satuan dasar SI untuk waktu adalah sekon (s)

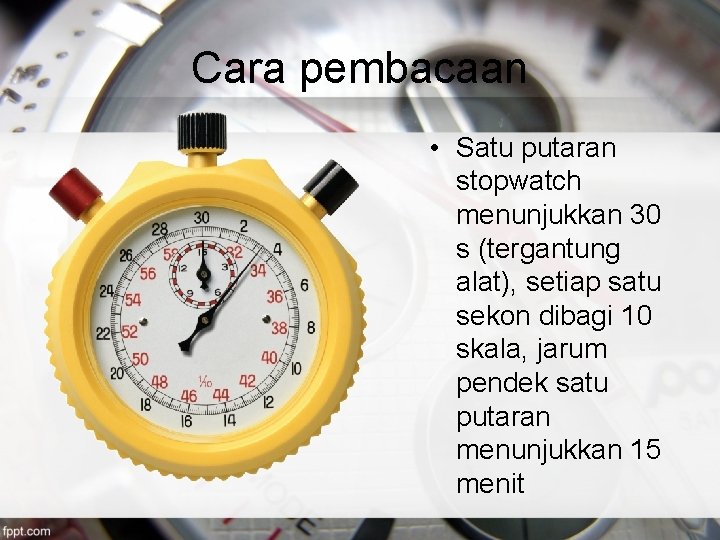

Cara pembacaan • Satu putaran stopwatch menunjukkan 30 s (tergantung alat), setiap satu sekon dibagi 10 skala, jarum pendek satu putaran menunjukkan 15 menit

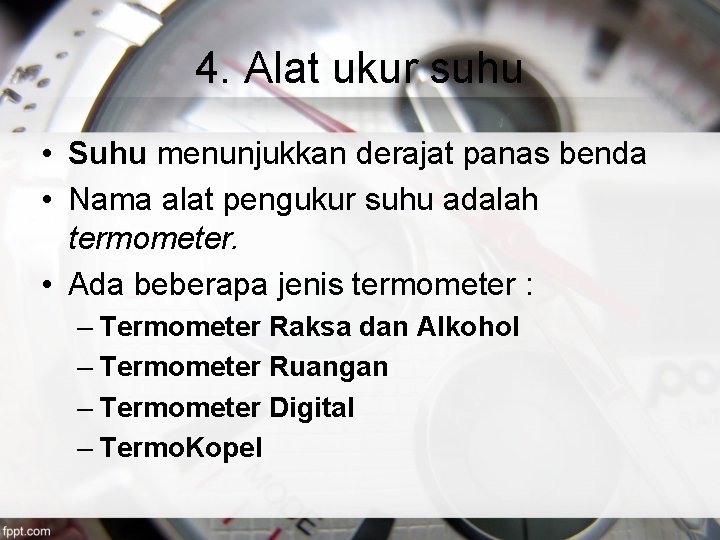

4. Alat ukur suhu • Suhu menunjukkan derajat panas benda • Nama alat pengukur suhu adalah termometer. • Ada beberapa jenis termometer : – Termometer Raksa dan Alkohol – Termometer Ruangan – Termometer Digital – Termo. Kopel

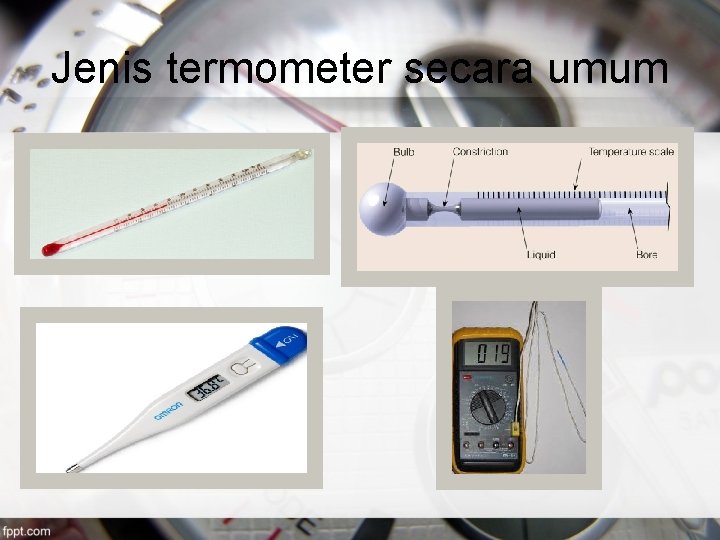

Jenis termometer secara umum

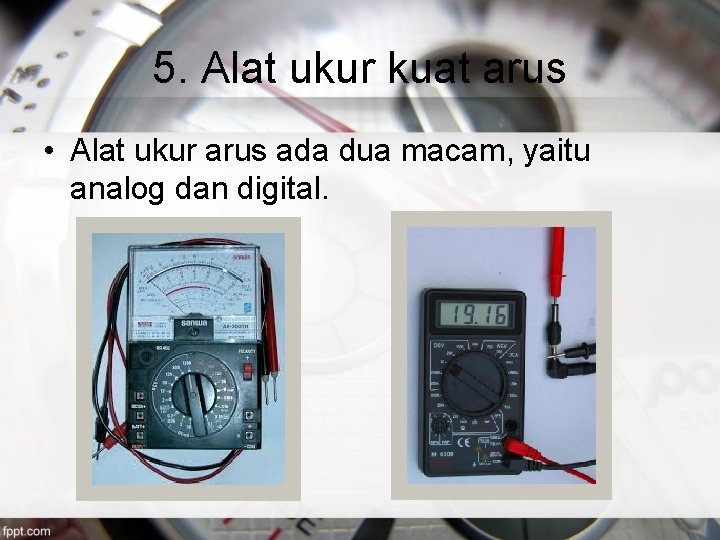

5. Alat ukur kuat arus • Alat ukur arus ada dua macam, yaitu analog dan digital.

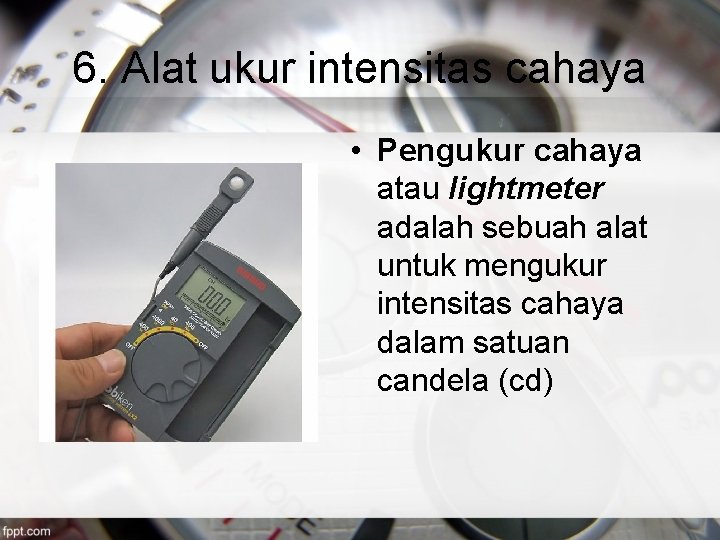

6. Alat ukur intensitas cahaya • Pengukur cahaya atau lightmeter adalah sebuah alat untuk mengukur intensitas cahaya dalam satuan candela (cd)

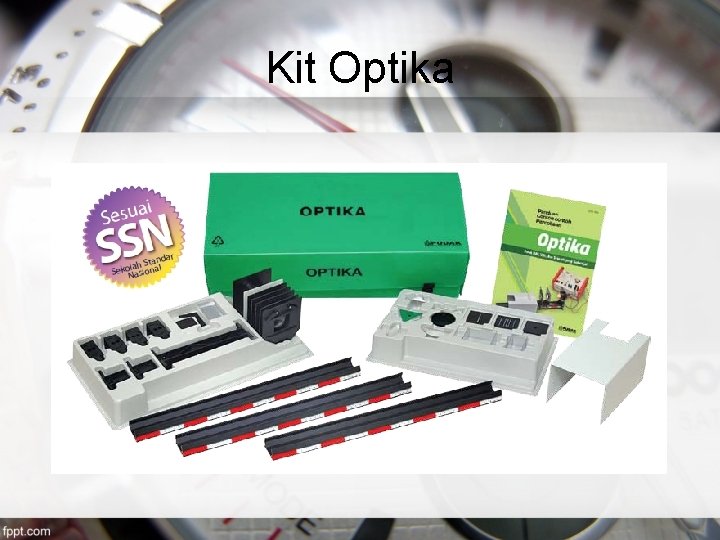

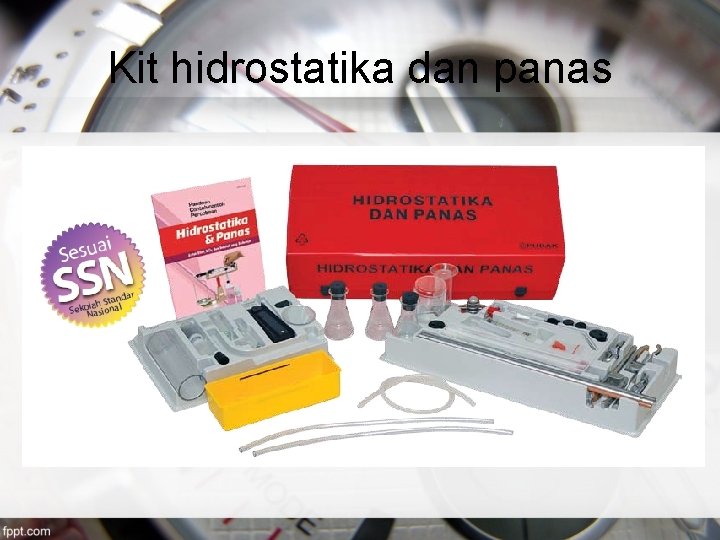

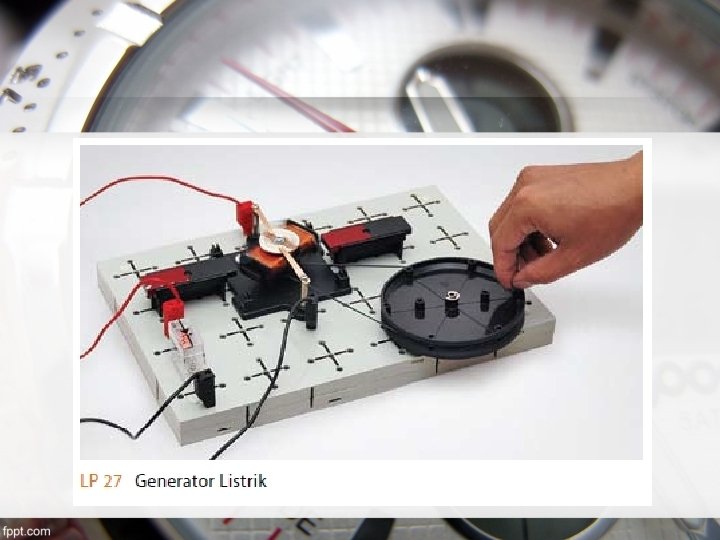

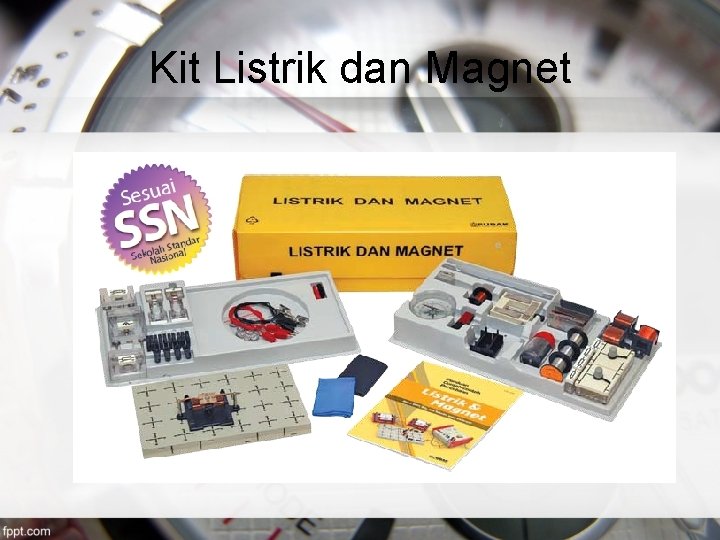

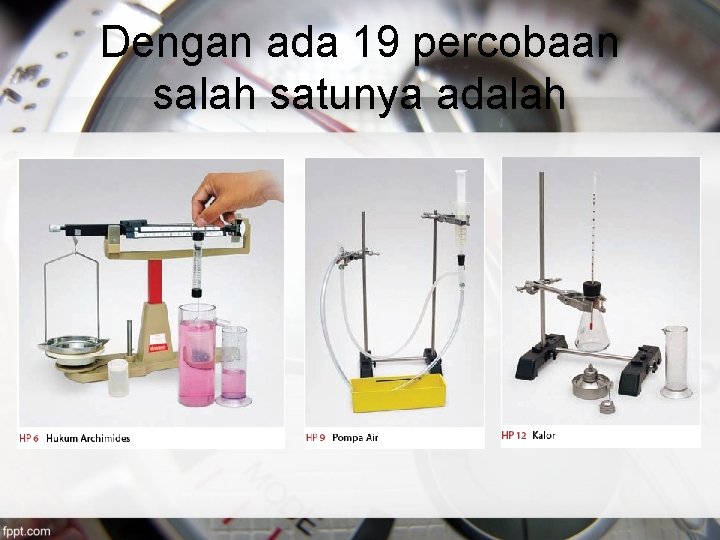

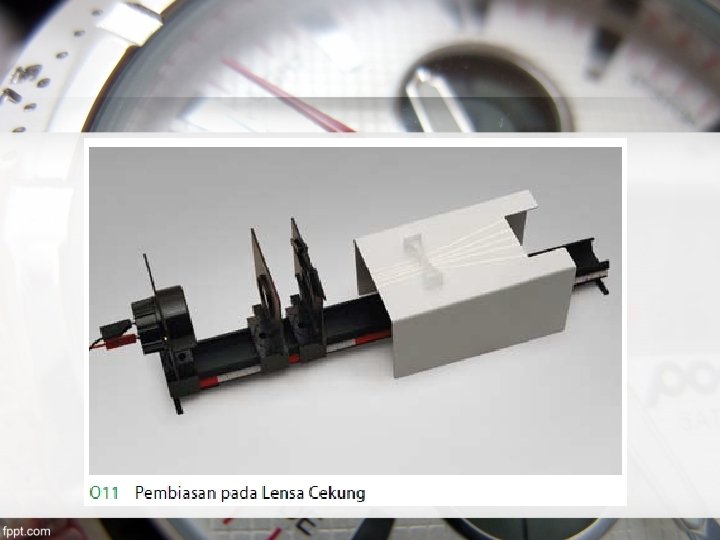

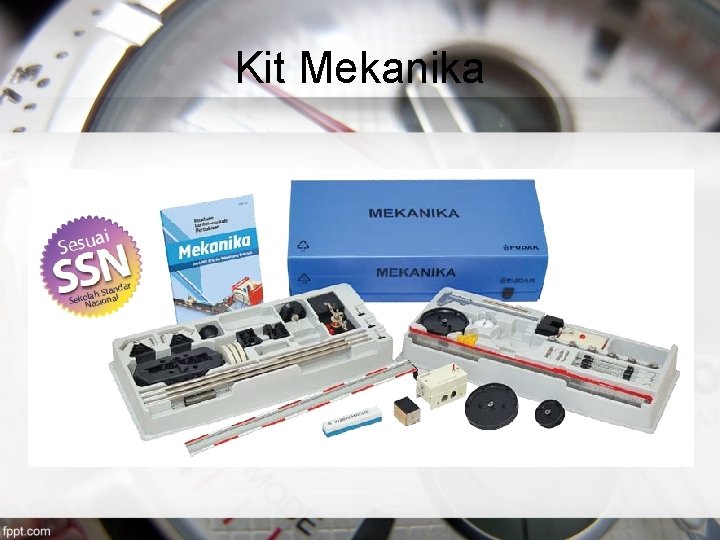

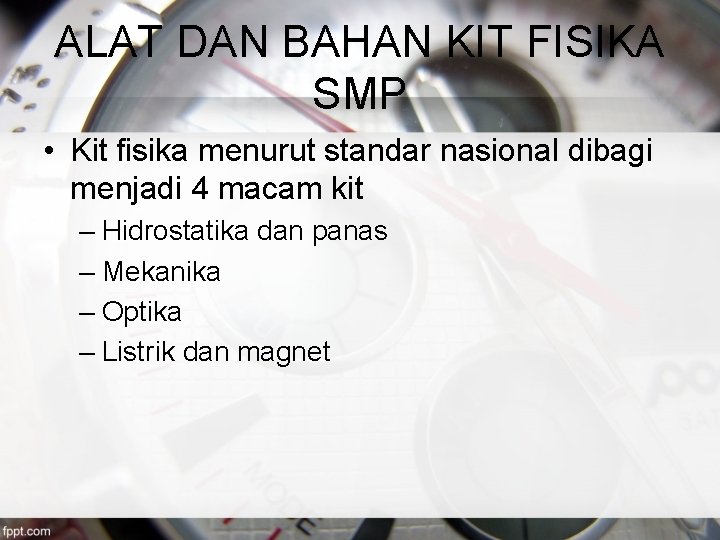

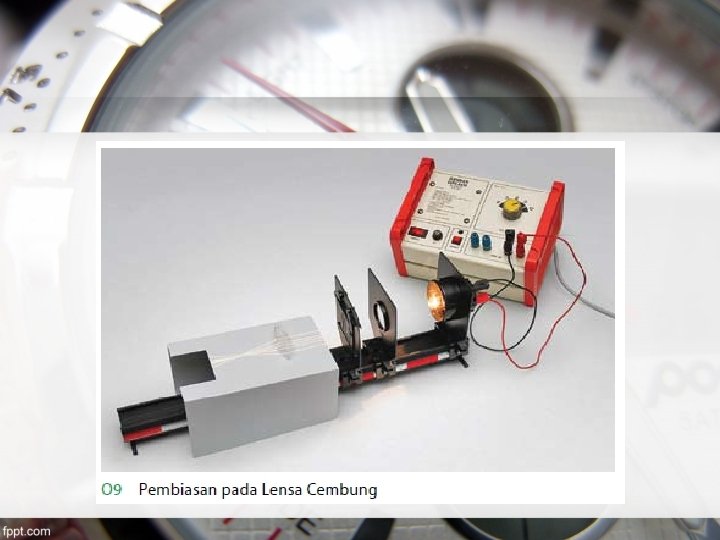

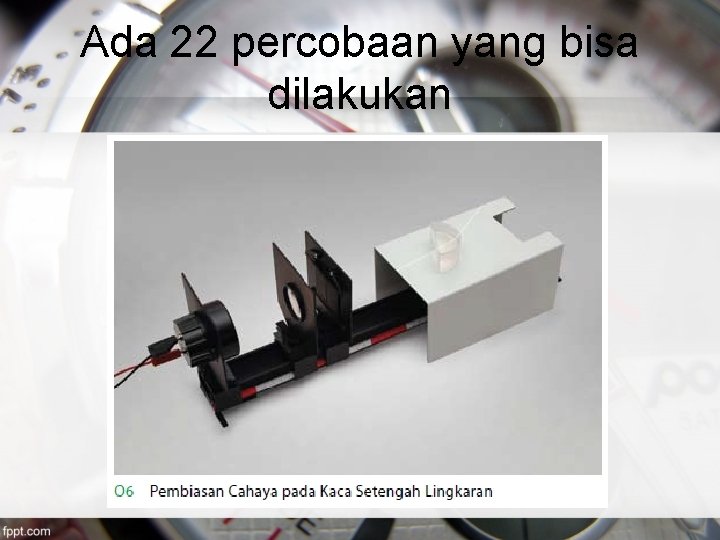

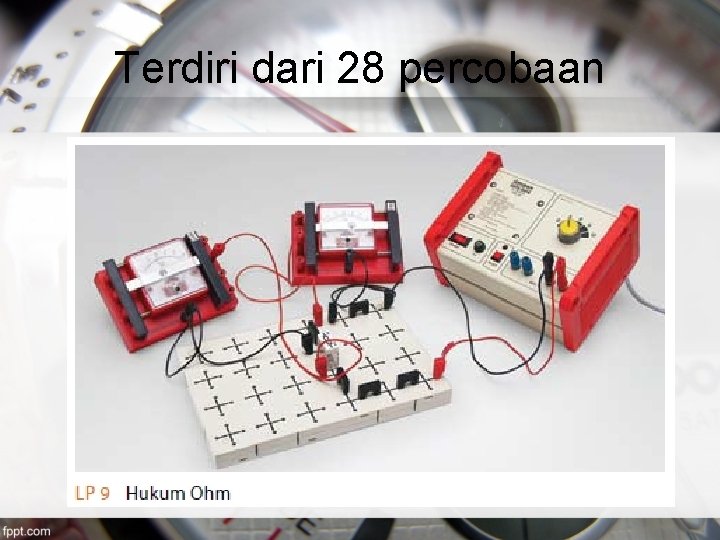

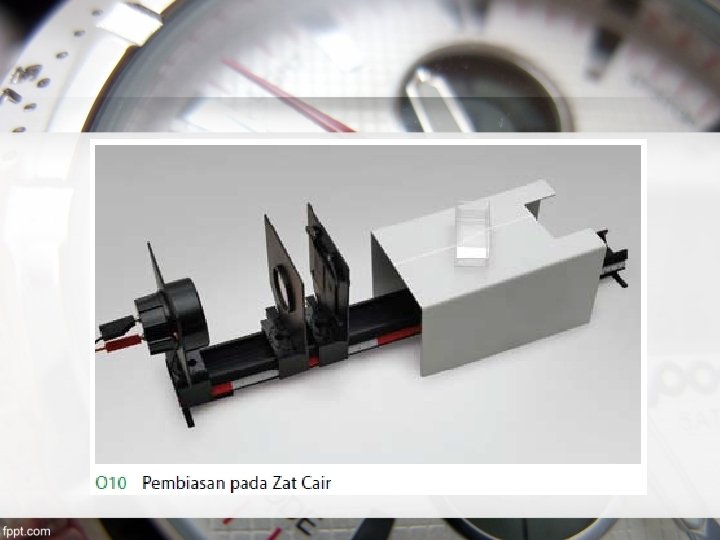

ALAT DAN BAHAN KIT FISIKA SMP • Kit fisika menurut standar nasional dibagi menjadi 4 macam kit – Hidrostatika dan panas – Mekanika – Optika – Listrik dan magnet
