Pengembangan Pemodelan Arsitektur Sistem Informasi SI 402 Arsitektur

Pengembangan Pemodelan: Arsitektur Sistem Informasi SI 402 Arsitektur Enterprise Pertemuan #14 Suryo Widiantoro, ST, MMSI, M. Com(IS)

Capaian pembelajaran #8 Mahasiswa mampu melakukan proses pengembangan arsitektur enterprise berbasis framework TOGAF

Topik bahasan 1. Pengembangan pemodelan arsitektur sistem informasi dengan aplikasi Archi

Model untuk Tahap C: Arsitektur Sistem Informasi

Artefak tahap C Artefak TOGAF Model Keterangan Application portfolio catalog Artefak untuk pemetaan aplikasi Interface catalog Dapat diperoleh dari Application/organization matrix Daapt diperoleh dari hubungan antara unit organisasi dan komponen aplikasi Role/application matrix Daapt diperoleh dari hubungan antara roles dan komponen aplikasi Application/function matrix Daapt diperoleh dari realisasi antara fungsi dan komponen aplikasi Application interaction matrix Daapt diperoleh dari application communication diagram

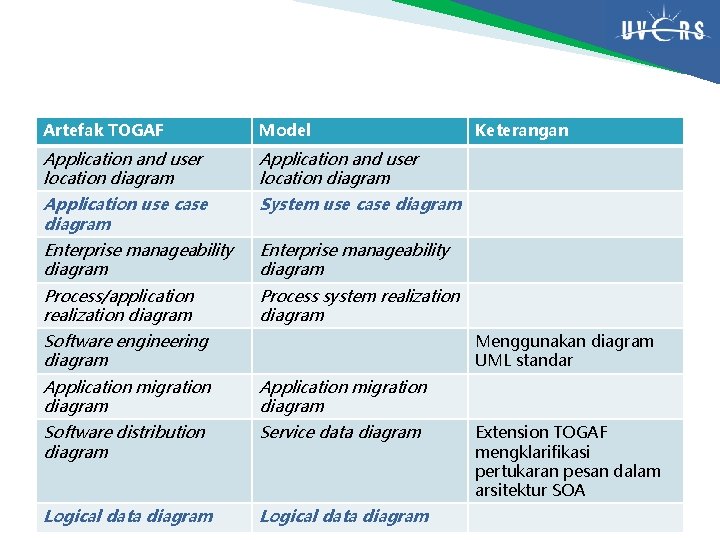

Artefak TOGAF Model Application and user location diagram Application use case diagram System use case diagram Enterprise manageability diagram Process/application realization diagram Process system realization diagram Software engineering diagram Keterangan Menggunakan diagram UML standar Application migration diagram Software distribution diagram Service data diagram Logical data diagram Extension TOGAF mengklarifikasi pertukaran pesan dalam arsitektur SOA

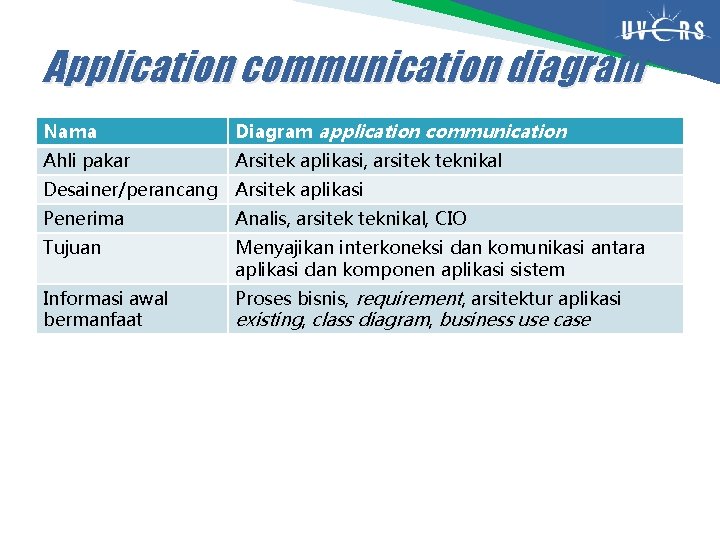

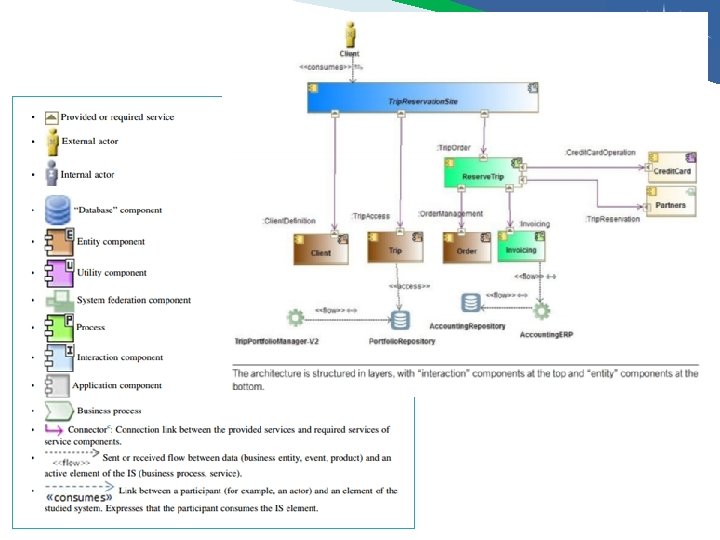

Application communication diagram Nama Diagram application communication Ahli pakar Arsitek aplikasi, arsitek teknikal Desainer/perancang Arsitek aplikasi Penerima Analis, arsitek teknikal, CIO Tujuan Menyajikan interkoneksi dan komunikasi antara aplikasi dan komponen aplikasi sistem Informasi awal bermanfaat Proses bisnis, requirement, arsitektur aplikasi existing, class diagram, business use case

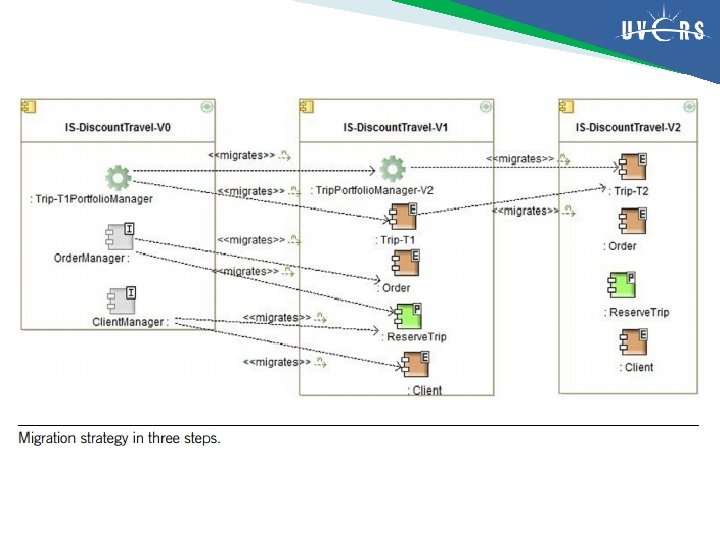

Application migration diagram Nama Diagram application migration Ahli pakar Arsitek aplikasi, arsitek teknikal Desainer/perancang Arsitek aplikasi Penerima Arsitek teknikal, CIO, user, Direktur Tujuan Membangun strategi migrasi aplikasi dengan menentukan langkah-langkah yang berbeda Informasi awal bermanfaat Arsitektur baseline, arsitektur target

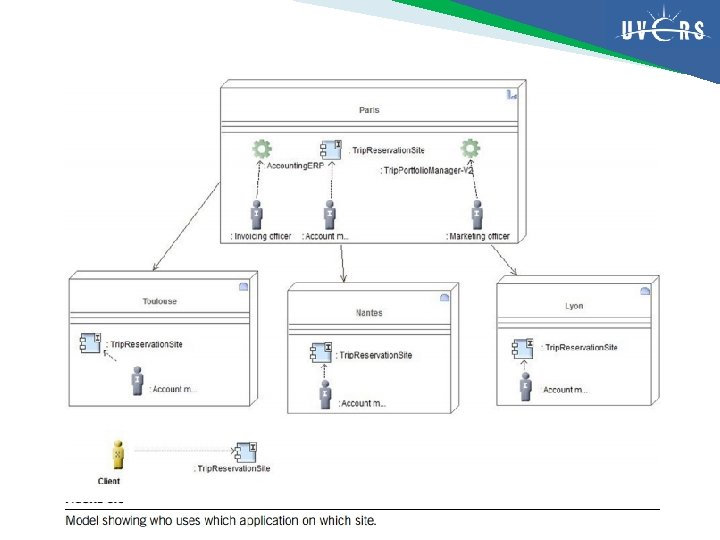

Application & user location diagram Nama Diagram application & user location Ahli pakar Pakar bisnis, Arsitek aplikasi Desainer/perancang Business analyst Penerima Arsitek aplikasi, Manajer, teknisi sistem dan jaringan Tujuan Menentukan deployment aplikasi secara geografis Menentukan siapa menggunakan aplikasi dan dimana Informasi awal bermanfaat Arsitektur aplikasi, definisi lokasi, actor

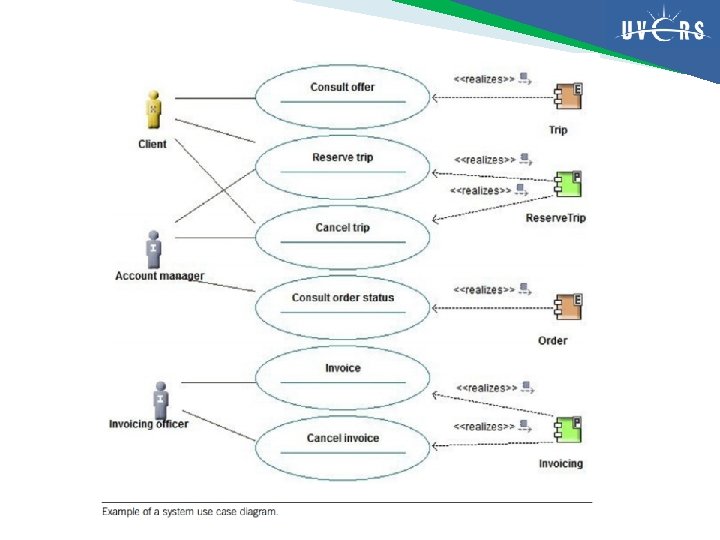

System use case diagram Nama Diagram system use case Ahli pakar Business analyst, Arsitek aplikasi Desainer/perancang Arsitek aplikasi atau Business analyst Penerima Arsitek aplikasi, arsitek teknikal Tujuan Menentukan fungsi yang diharapkan dari komponen aplikasi Informasi awal bermanfaat Use case bisnis, actor, proses bisnis, layanan bisnis

Process system realization diagram Nama Diagram process system realization Ahli pakar Pakar/ahli bisnis, Arsitek aplikasi Desainer/perancang Arsitek aplikasi Penerima Business analyst, arsitek teknikal Tujuan Mengkonsolidasi application communication diagram dengan menyediakan informasi tambahan berupa batasan yang didetilkan dalam process realization Informasi awal bermanfaat Arsitektur aplikasi, proses bisnis

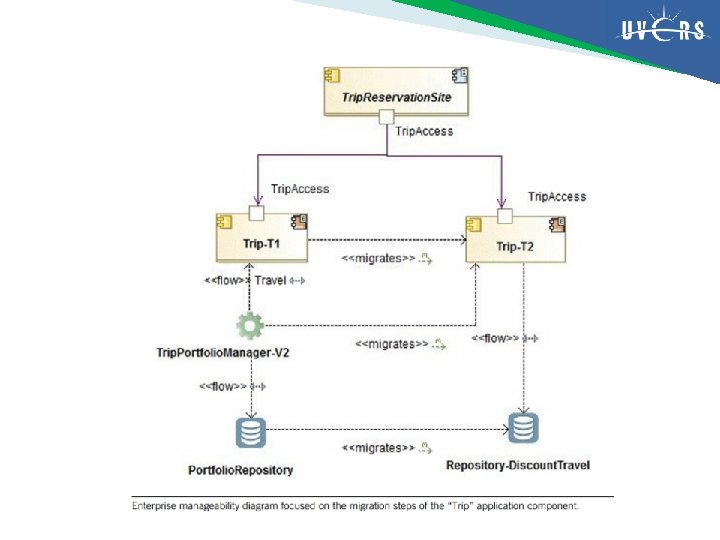

Enterprise manageability diagram Nama Diagram enterprise manageability Ahli pakar Pakar/ahli bisnis, Arsitek aplikasi Desainer/perancang Arsitek aplikasi Penerima Pakar/ahli bisnis, arsitek teknikal Tujuan Mengilustrasikan kerjasama antara komponen dan aplikasi untuk mendukung pimpinan akan sebuah solusi Informasi awal bermanfaat Arsitektur aplikasi, proses bisnis, fungsi

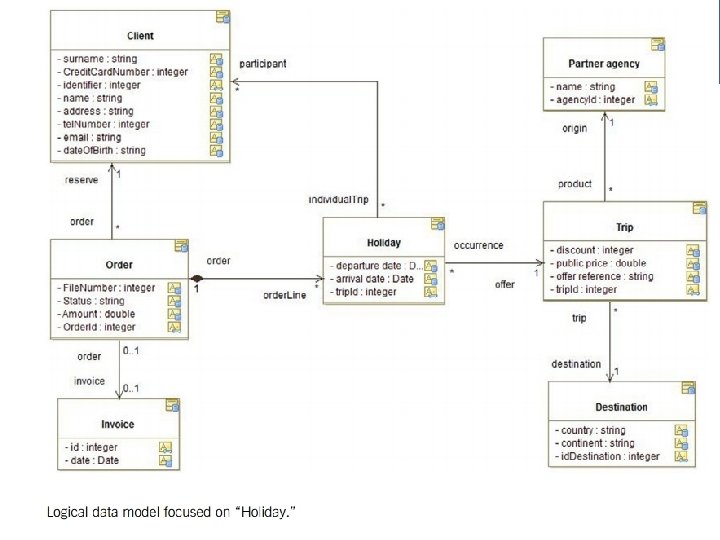

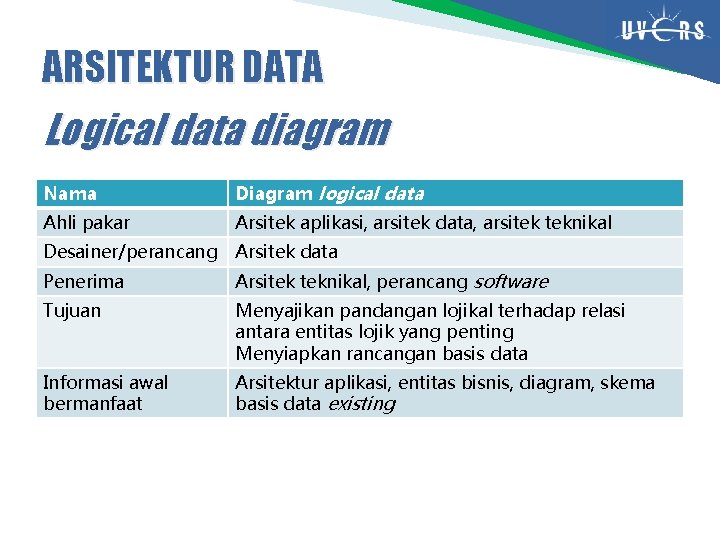

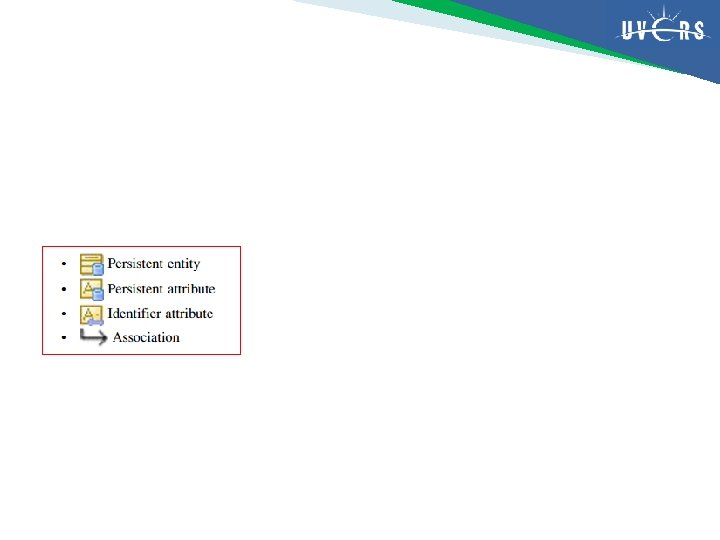

ARSITEKTUR DATA Logical data diagram Nama Diagram logical data Ahli pakar Arsitek aplikasi, arsitek data, arsitek teknikal Desainer/perancang Arsitek data Penerima Arsitek teknikal, perancang software Tujuan Menyajikan pandangan lojikal terhadap relasi antara entitas lojik yang penting Menyiapkan rancangan basis data Informasi awal bermanfaat Arsitektur aplikasi, entitas bisnis, diagram, skema basis data existing

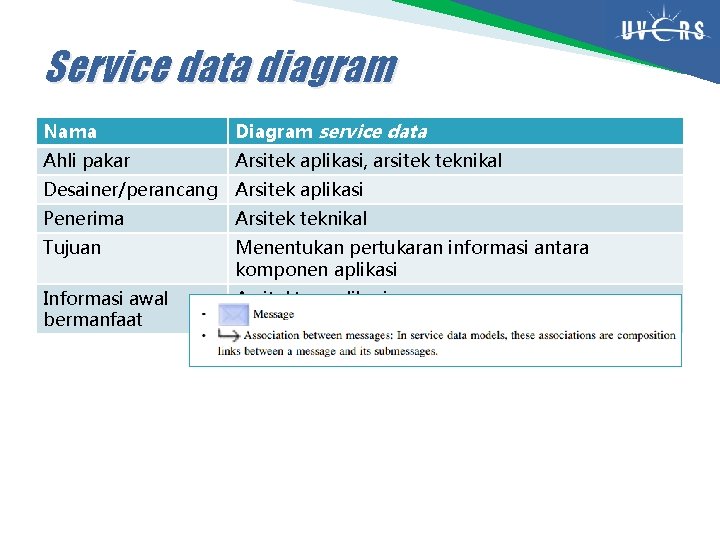

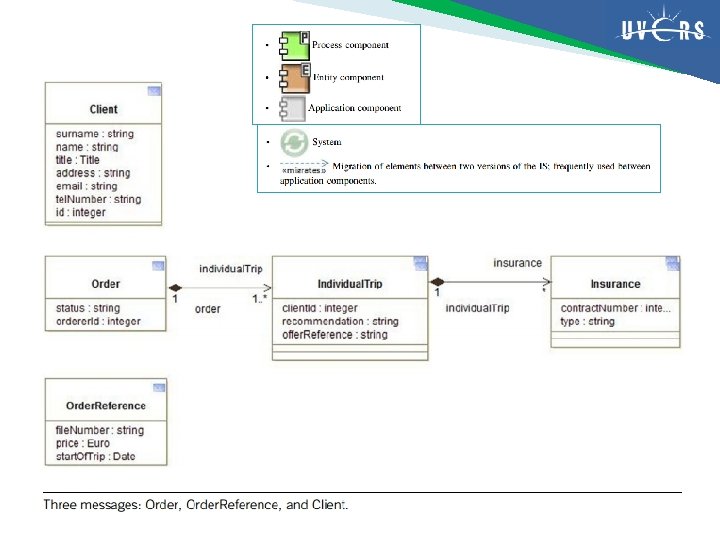

Service data diagram Nama Diagram service data Ahli pakar Arsitek aplikasi, arsitek teknikal Desainer/perancang Arsitek aplikasi Penerima Arsitek teknikal Tujuan Menentukan pertukaran informasi antara komponen aplikasi Informasi awal bermanfaat Arsitektur aplikasi

Terima kasih Selamat belajar dan semoga sukses
