PENGELASAN STEPHANUS BENEDICTUS S T M SI PENGELASAN
PENGELASAN STEPHANUS BENEDICTUS, S. T. , M. SI.
PENGELASAN • Penyambungan besi dengan cara membakar. • Menurut Deutsche Industrie Normen (DIN) dalam Harsono dkk (1991), las adalah ikatan metalurgi pada sambungan logam paduan yang dilakukan dalam keadaan lumer atau cair.
SEJARAH PENGELASAN Pengelasan dengan metode yang dikenal sekarang, mulai dikenal pada awal abad ke 20. Sebagai sumber panas digunakan api yang berasal dari pembakaran gas acetylenayang kemudian dikenal sebagai las karbit. Waktu itu sudah dikembangkan las listrik namun masih mulai langka. Pada Perang Dunia II, proses pengelasan untuk pertama kalinya dilakukan dalam skala besar. Dengan las listrik, dalam waktu singkat, Amerika Serikat dapat membuat sejumlah kapal sekelas dengan kapal SS Liberty, yang merupakan kapal pertama yang diluncurkan dengan di las. Di mana sebelumnya kapal yang dikeluarkan, proses pengerjaan menggunakan paku keling (‘’rivets’’). Pada masa itu, muncul pula cara pertama untuk mengetes hasil pengelasan, seperti uji ‘’kerfslag’’ (lekukan yang tertutup lapisan).

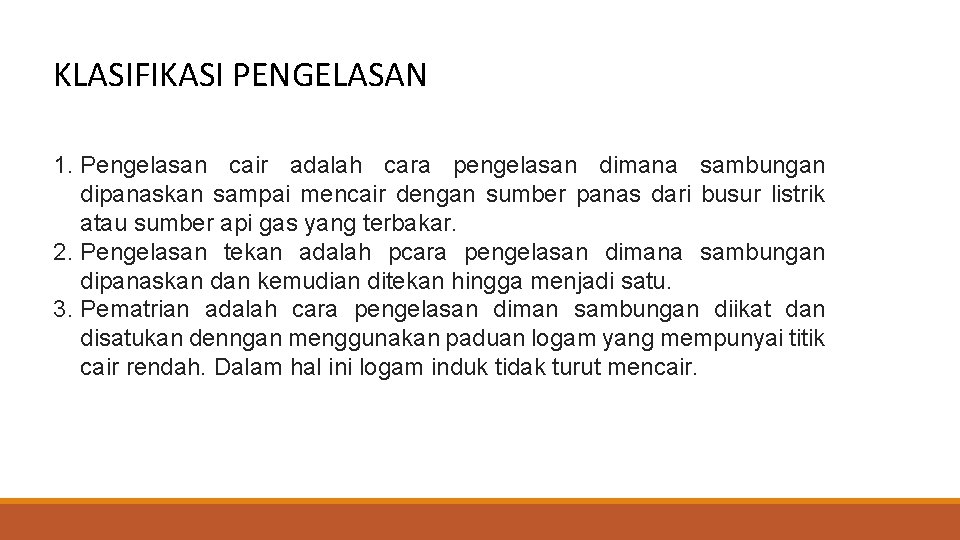

KLASIFIKASI PENGELASAN 1. Pengelasan cair adalah cara pengelasan dimana sambungan dipanaskan sampai mencair dengan sumber panas dari busur listrik atau sumber api gas yang terbakar. 2. Pengelasan tekan adalah pcara pengelasan dimana sambungan dipanaskan dan kemudian ditekan hingga menjadi satu. 3. Pematrian adalah cara pengelasan diman sambungan diikat dan disatukan denngan menggunakan paduan logam yang mempunyai titik cair rendah. Dalam hal ini logam induk tidak turut mencair.
LAS KARBIT Las Karbit adalah proses penyambungan logam dengan logam (pengelasan) yang menggunakan gas karbit (gas aseteline = C 2 H 2) sebagai bahan bakar, prosesnya adalah membakar bahan bakar yang telah dibakar gas dengan O 2 sehingga menimbulkan nyala api dengan suhu yang dapat mencairkan logam induk dan logam pengisi.

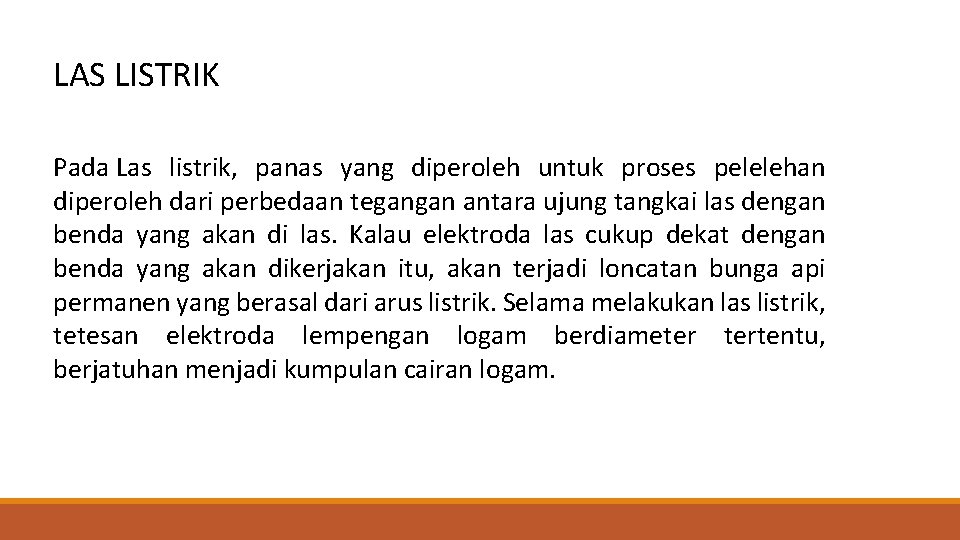

LAS LISTRIK Pada Las listrik, panas yang diperoleh untuk proses pelelehan diperoleh dari perbedaan tegangan antara ujung tangkai las dengan benda yang akan di las. Kalau elektroda las cukup dekat dengan benda yang akan dikerjakan itu, akan terjadi loncatan bunga api permanen yang berasal dari arus listrik. Selama melakukan las listrik, tetesan elektroda lempengan logam berdiameter tertentu, berjatuhan menjadi kumpulan cairan logam.
LAS KARBIT - Lanjutan • Salah satu metode modern dari las listrik adalah las plasma. Plasma adalah gas panas yang suhunya sedemikian tinggi sehingga elektron luar molekul-molekul gas terpisahkan dan membentuk ion. Elektroda untuk las plasma dibuat dari bahan yang kuat, misalnya wolfram • Arus listrik mengionisasi gas plasma sehingga terjadi arus tunggal. Sewaktu terbentuk cairan panas, kawat las bisa ditambahkan. • Las Plasma sangat stabil. Cara ini bisa dijalankan secara automatis, antara lain karena hasil pengelasan tidak terpengaruh oleh panjang arus. Karena las plasma sangat cepat, ia bisa digunakan ntuk mamasang lapisan anti karat dan anti aus pada konstruksi baja.

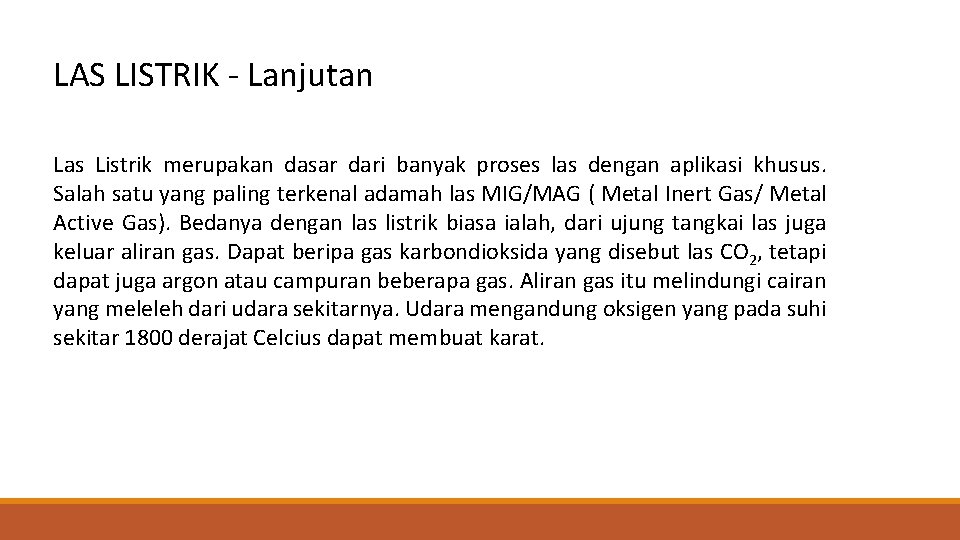

LAS LISTRIK - Lanjutan Las Listrik merupakan dasar dari banyak proses las dengan aplikasi khusus. Salah satu yang paling terkenal adamah las MIG/MAG ( Metal Inert Gas/ Metal Active Gas). Bedanya dengan las listrik biasa ialah, dari ujung tangkai las juga keluar aliran gas. Dapat beripa gas karbondioksida yang disebut las CO 2, tetapi dapat juga argon atau campuran beberapa gas. Aliran gas itu melindungi cairan yang meleleh dari udara sekitarnya. Udara mengandung oksigen yang pada suhi sekitar 1800 derajat Celcius dapat membuat karat.

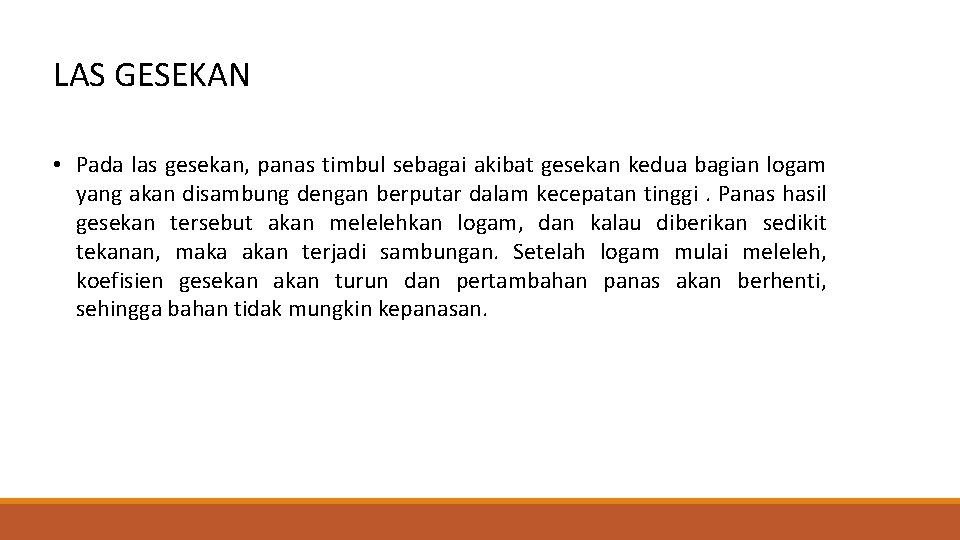

LAS GESEKAN • Pada las gesekan, panas timbul sebagai akibat gesekan kedua bagian logam yang akan disambung dengan berputar dalam kecepatan tinggi. Panas hasil gesekan tersebut akan melelehkan logam, dan kalau diberikan sedikit tekanan, maka akan terjadi sambungan. Setelah logam mulai meleleh, koefisien gesekan akan turun dan pertambahan panas akan berhenti, sehingga bahan tidak mungkin kepanasan.

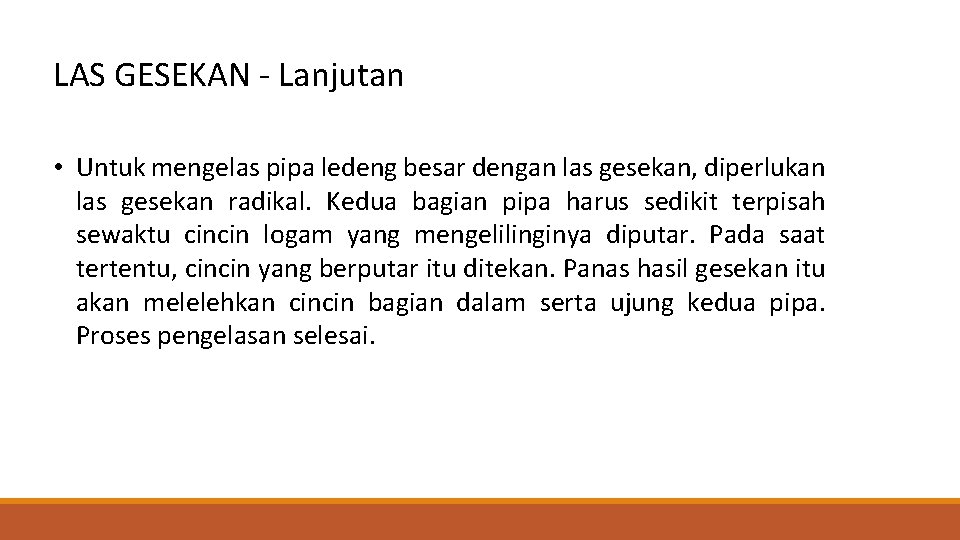

LAS GESEKAN - Lanjutan • Untuk mengelas pipa ledeng besar dengan las gesekan, diperlukan las gesekan radikal. Kedua bagian pipa harus sedikit terpisah sewaktu cincin logam yang mengelilinginya diputar. Pada saat tertentu, cincin yang berputar itu ditekan. Panas hasil gesekan itu akan melelehkan cincin bagian dalam serta ujung kedua pipa. Proses pengelasan selesai.

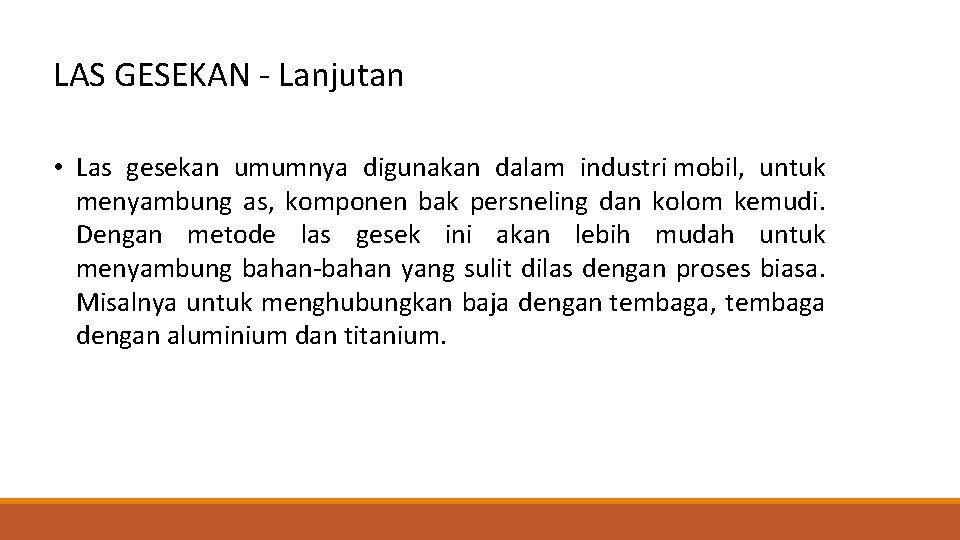

LAS GESEKAN - Lanjutan • Las gesekan umumnya digunakan dalam industri mobil, untuk menyambung as, komponen bak persneling dan kolom kemudi. Dengan metode las gesek ini akan lebih mudah untuk menyambung bahan-bahan yang sulit dilas dengan proses biasa. Misalnya untuk menghubungkan baja dengan tembaga, tembaga dengan aluminium dan titanium.

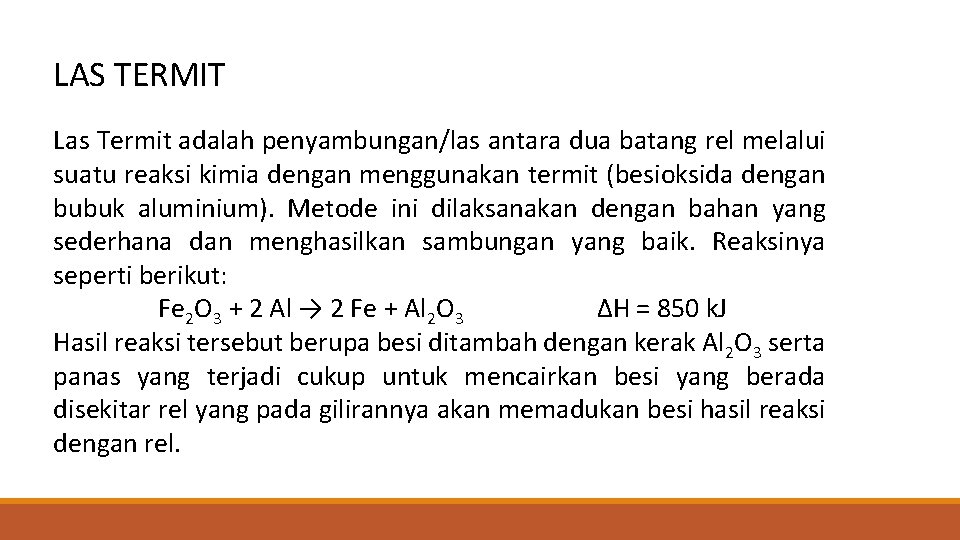

LAS TERMIT Las Termit adalah penyambungan/las antara dua batang rel melalui suatu reaksi kimia dengan menggunakan termit (besioksida dengan bubuk aluminium). Metode ini dilaksanakan dengan bahan yang sederhana dan menghasilkan sambungan yang baik. Reaksinya seperti berikut: Fe 2 O 3 + 2 Al → 2 Fe + Al 2 O 3 ΔH = 850 k. J Hasil reaksi tersebut berupa besi ditambah dengan kerak Al 2 O 3 serta panas yang terjadi cukup untuk mencairkan besi yang berada disekitar rel yang pada gilirannya akan memadukan besi hasil reaksi dengan rel.
