Pengaturcaraan PLC Bahasa Pengaturcaraan PLC Bahasa Pengaturcaraan PLC
![Pengaturcaraan PLC Bahasa Pengaturcaraan PLC Pengaturcaraan PLC Bahasa Pengaturcaraan PLC](https://slidetodoc.com/presentation_image_h/fc6d73933ec137174a47f5ea9a61a912/image-1.jpg)
Pengaturcaraan PLC Bahasa Pengaturcaraan PLC
![Bahasa Pengaturcaraan PLC ¢ Terdapat LIMA (5) bahasa pengaturcaraan PLC: l l l Rajah Bahasa Pengaturcaraan PLC ¢ Terdapat LIMA (5) bahasa pengaturcaraan PLC: l l l Rajah](http://slidetodoc.com/presentation_image_h/fc6d73933ec137174a47f5ea9a61a912/image-2.jpg)
Bahasa Pengaturcaraan PLC ¢ Terdapat LIMA (5) bahasa pengaturcaraan PLC: l l l Rajah Tangga (Ladder Diagram) Senarai Arahan (Instruction List) Teks Struktur (Structured Text) Carta Fungsi Turutan (Sequential Function Chart) Fungsi Rajah Blok (Function Block Diagram)
![Rajah Tangga (Ladder Diagram) ¢ Terdiri daripada: l l garis menegak di sebelah kiri Rajah Tangga (Ladder Diagram) ¢ Terdiri daripada: l l garis menegak di sebelah kiri](http://slidetodoc.com/presentation_image_h/fc6d73933ec137174a47f5ea9a61a912/image-3.jpg)
Rajah Tangga (Ladder Diagram) ¢ Terdiri daripada: l l garis menegak di sebelah kiri dan kanan (dinamakan bus bar) garis mendatar ke kanan yang dinamakan garis-garis arahan (instruction lines).
![Rajah Tangga (samb. ) Pasangan garisan menegak di sepanjang garisan cabang dipanggil keadaan (conditions). Rajah Tangga (samb. ) Pasangan garisan menegak di sepanjang garisan cabang dipanggil keadaan (conditions).](http://slidetodoc.com/presentation_image_h/fc6d73933ec137174a47f5ea9a61a912/image-4.jpg)
Rajah Tangga (samb. ) Pasangan garisan menegak di sepanjang garisan cabang dipanggil keadaan (conditions). ¢ Terdiri daripada 2 iaitu: ¢ l l Keadaan Sedia Buka (normally open - NO) Keadaan Sedia Tutup (normally closed – NC)
![Rajah Tangga (samb. ) Rajah Tangga (samb. )](http://slidetodoc.com/presentation_image_h/fc6d73933ec137174a47f5ea9a61a912/image-5.jpg)
Rajah Tangga (samb. )
![Rajah Tangga (samb. ) Rajah Tangga (samb. )](http://slidetodoc.com/presentation_image_h/fc6d73933ec137174a47f5ea9a61a912/image-6.jpg)

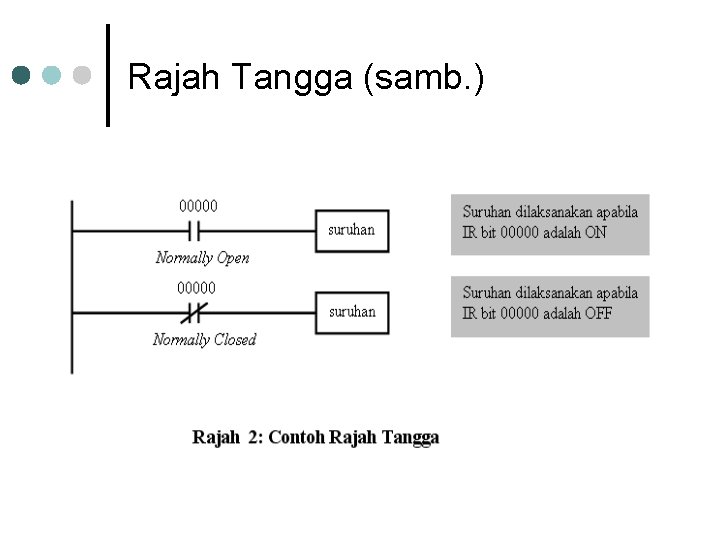

Rajah Tangga (samb. )
![00000 READ PADA CONSOLE , TEKAN LD-> 00000 ->WRITE ¢ 00001 READ PADA CONSOLE 00000 READ PADA CONSOLE , TEKAN LD-> 00000 ->WRITE ¢ 00001 READ PADA CONSOLE](http://slidetodoc.com/presentation_image_h/fc6d73933ec137174a47f5ea9a61a912/image-7.jpg)

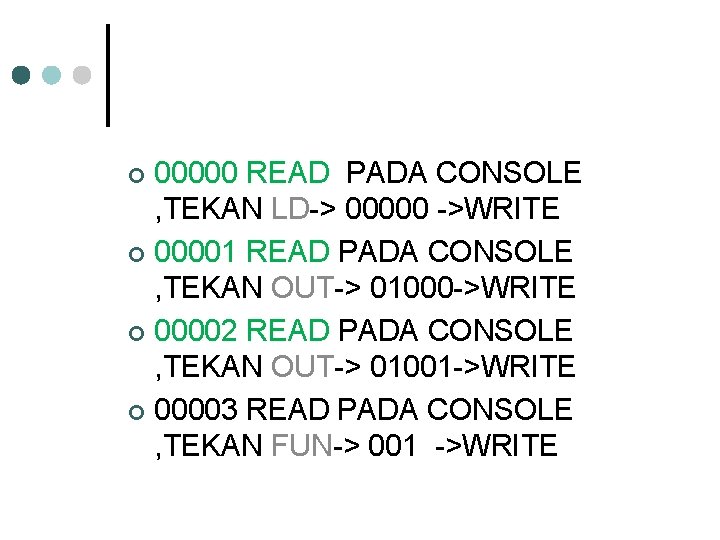

00000 READ PADA CONSOLE , TEKAN LD-> 00000 ->WRITE ¢ 00001 READ PADA CONSOLE , TEKAN OUT-> 01000 ->WRITE ¢ 00002 READ PADA CONSOLE , TEKAN OUT-> 01001 ->WRITE ¢ 00003 READ PADA CONSOLE , TEKAN FUN-> 001 ->WRITE ¢
![Istilah-istilah asas ¢ Keadaan Perlaksanaan (Execution Conditions) l Kombinasi logik antara keadaan-keadaan ON dan Istilah-istilah asas ¢ Keadaan Perlaksanaan (Execution Conditions) l Kombinasi logik antara keadaan-keadaan ON dan](http://slidetodoc.com/presentation_image_h/fc6d73933ec137174a47f5ea9a61a912/image-8.jpg)

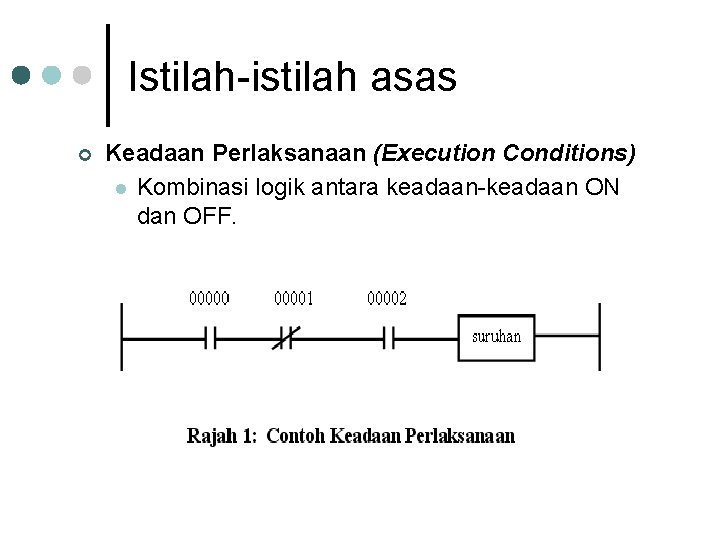

Istilah-istilah asas ¢ Keadaan Perlaksanaan (Execution Conditions) l Kombinasi logik antara keadaan-keadaan ON dan OFF.
![Istilah-istilah asas (samb. ) ¢ Bit Operasi (Operand Bits) l Terdiri daripada mana-mana bit Istilah-istilah asas (samb. ) ¢ Bit Operasi (Operand Bits) l Terdiri daripada mana-mana bit](http://slidetodoc.com/presentation_image_h/fc6d73933ec137174a47f5ea9a61a912/image-9.jpg)
Istilah-istilah asas (samb. ) ¢ Bit Operasi (Operand Bits) l Terdiri daripada mana-mana bit dalam kawasan-kawasan ingatan (memory) IR, SR, HR, TC atau TR. l Rujuk Jadual 1 (Peta Ingatan PLC OMRON)
![Istilah-istilah asas (samb. ) ¢ Blok Logik (Logic Blocks) l kumpulan keadaan yang terbentuk Istilah-istilah asas (samb. ) ¢ Blok Logik (Logic Blocks) l kumpulan keadaan yang terbentuk](http://slidetodoc.com/presentation_image_h/fc6d73933ec137174a47f5ea9a61a912/image-10.jpg)
Istilah-istilah asas (samb. ) ¢ Blok Logik (Logic Blocks) l kumpulan keadaan yang terbentuk untuk menghasilkan satu keputusan logik.
![Istilah-istilah asas (samb. ) ¢ Blok Arahan (Instruction Block) l Terdiri daripada semua arahan-arahan Istilah-istilah asas (samb. ) ¢ Blok Arahan (Instruction Block) l Terdiri daripada semua arahan-arahan](http://slidetodoc.com/presentation_image_h/fc6d73933ec137174a47f5ea9a61a912/image-11.jpg)
Istilah-istilah asas (samb. ) ¢ Blok Arahan (Instruction Block) l Terdiri daripada semua arahan-arahan yang terdapat di dalam satu blok.
![Istilah-istilah asas (samb. ) ¢ Kod Mnemonik l l Rajah Tangga perlu ditukar kepada Istilah-istilah asas (samb. ) ¢ Kod Mnemonik l l Rajah Tangga perlu ditukar kepada](http://slidetodoc.com/presentation_image_h/fc6d73933ec137174a47f5ea9a61a912/image-12.jpg)

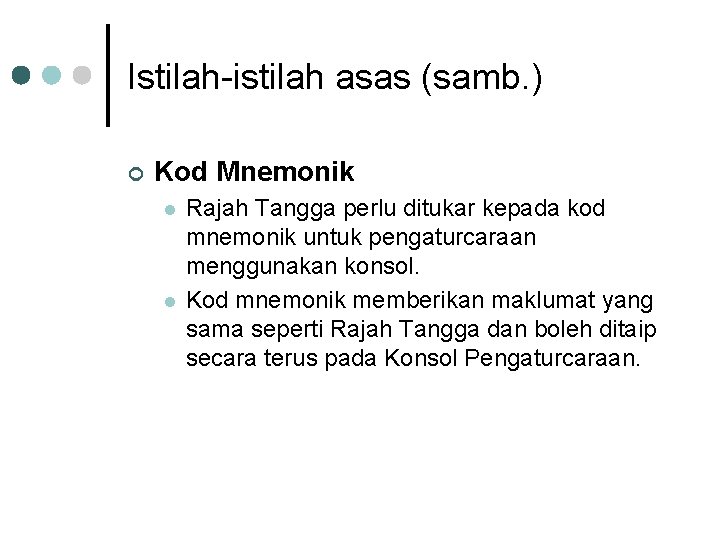

Istilah-istilah asas (samb. ) ¢ Kod Mnemonik l l Rajah Tangga perlu ditukar kepada kod mnemonik untuk pengaturcaraan menggunakan konsol. Kod mnemonik memberikan maklumat yang sama seperti Rajah Tangga dan boleh ditaip secara terus pada Konsol Pengaturcaraan.
![Istilah-istilah asas (samb. ) Istilah-istilah asas (samb. )](http://slidetodoc.com/presentation_image_h/fc6d73933ec137174a47f5ea9a61a912/image-13.jpg)
Istilah-istilah asas (samb. )
