Pengantar Teknologi Informasi Peralatan Sistem Masukan Input dan
- Slides: 64
Pengantar Teknologi Informasi Peralatan Sistem Masukan (Input) dan Sistem Keluaran (Output)
Input �INPUT = … ? �Bagaimana ? �Simbol, huruf, kode �Menu, pilihan �Vektor, arah �Multimedia: audio, video �Automasi �….
Keyboard Alphanumeric keys Function keys Modifier keys Cursor movement keys Numeric Pad keys

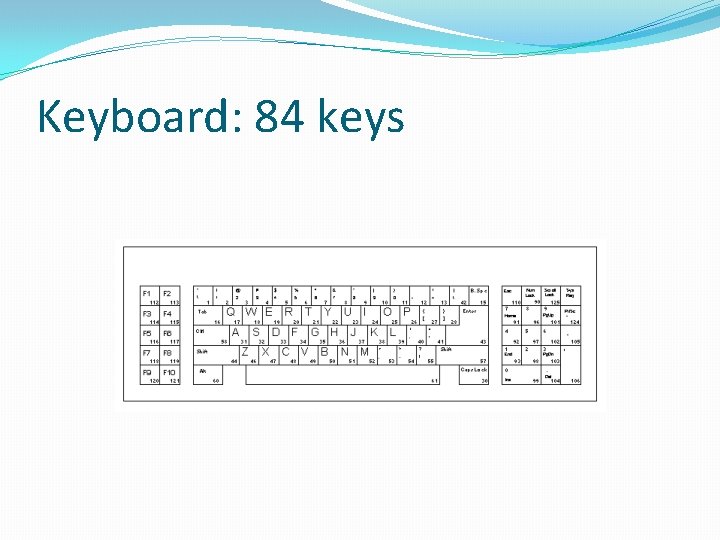

Keyboard: 84 keys
Keyboard: 109 keys
Keyboard: QWERTY
Keyboard: dvorak
Bentuk: regular
Bentuk membrane

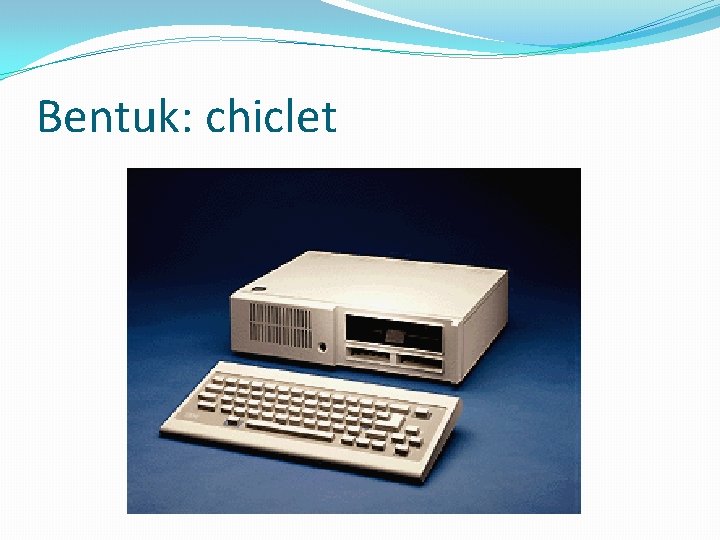

Bentuk: chiclet
Keyboard: ergonomic
Keyboard: multimedia
Keyboard: virtual
Keyboard: cara kerja
Screen Pointing Device �Mouse �Trackball �Pointing Stick (trackpoint) �Glide. Pad/ Touch. Pad/ Trackpad �Pen/Stylus �Touchscreen �Game Controller
Mouse
Mouse
Mouse : komponen
Mouse: cara kerja
Trackball
Trackball

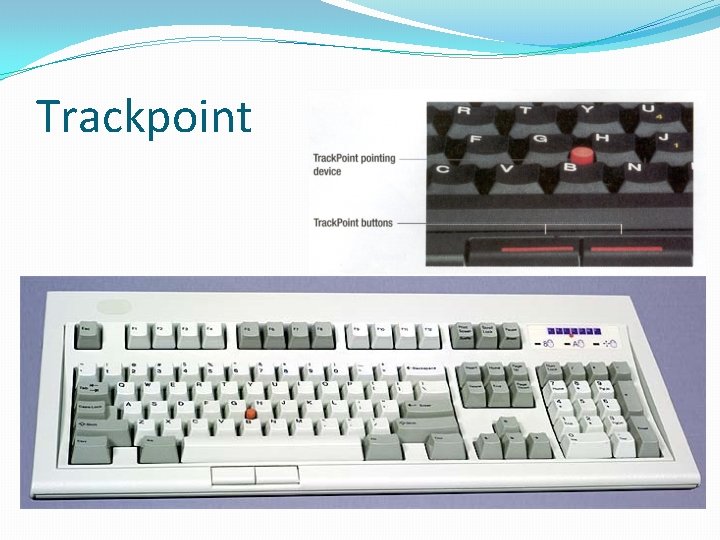

Trackpoint
Touchpad, trackpad
Glidepad
Touchscreen
Touchscreen
Joystick Rumble. Pad : • Dual Analog Sticks • Mac, PC • USB • Vibration Feedback
Pen, Stylus
Light pen
Source Data Automation �Magnetic Ink Character Reader (MICR): �Untuk membaca nomor cek di bank �Alat: MICR inscriber �Optical Mark Recognition (OMR),

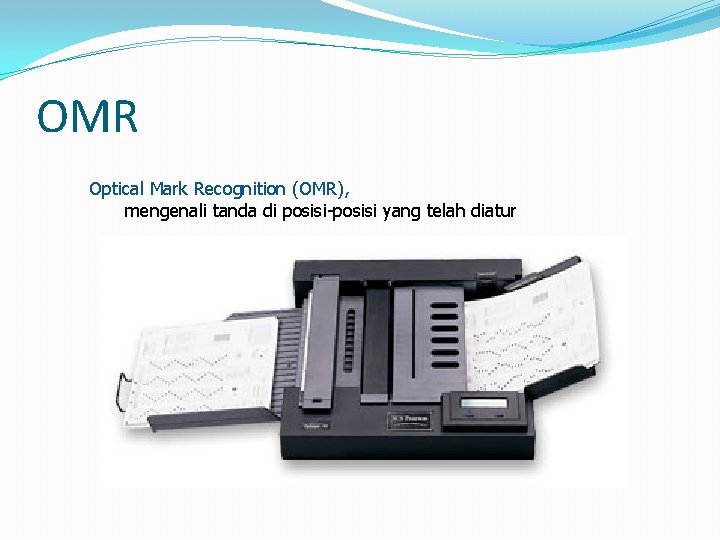

OMR Optical Mark Recognition (OMR), mengenali tanda di posisi-posisi yang telah diatur
Source data automation n Magnetic Ink Character Reader (MICR) Optical Mark Recognition (OMR), Optical Character Recognition (OCR), n n n mengenali tulisan, hasil scanning berupa file text yang bisa diedit Bar Code Reader, n n input berupa garis-garis (bar) dengan kode tertentu untuk label kode barang

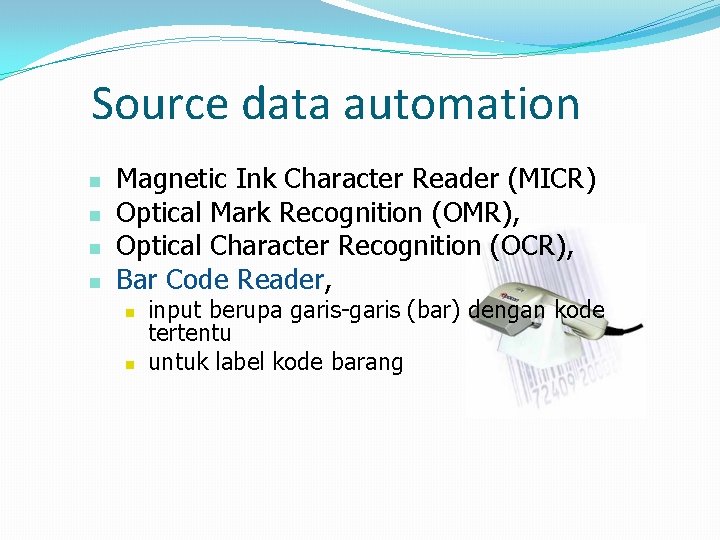

Source data automation n n Magnetic Ink Character Reader (MICR) Optical Mark Recognition (OMR), Optical Character Recognition (OCR), Bar Code Reader, n n input berupa garis-garis (bar) dengan kode tertentu untuk label kode barang
Source data automation n n Magnetic Ink Character Reader (MICR) Optical Mark Recognition (OMR), Optical Character Recognition (OCR), Bar Code Reader, Handwritten Recognition, n seperti OCR tapi mampu mengenali tulisan tangan
Imaging �Scanner (handy, flatbed, desktop) �Digital Camera (hasil pemrotretan disimpan pada memory stick), dan dapat diambil/ diinput ke komputer. �Web Cam
Scanner HANDY SCANNER FLATBED SCANNER MEDIUM-SIZED SCANNER
Scanner
PC Video, Web. Cam
Digital Camera
Card �Magnetic Card �kartu tabungan �kartu identitas pegawai �Smart Card �SIM Card

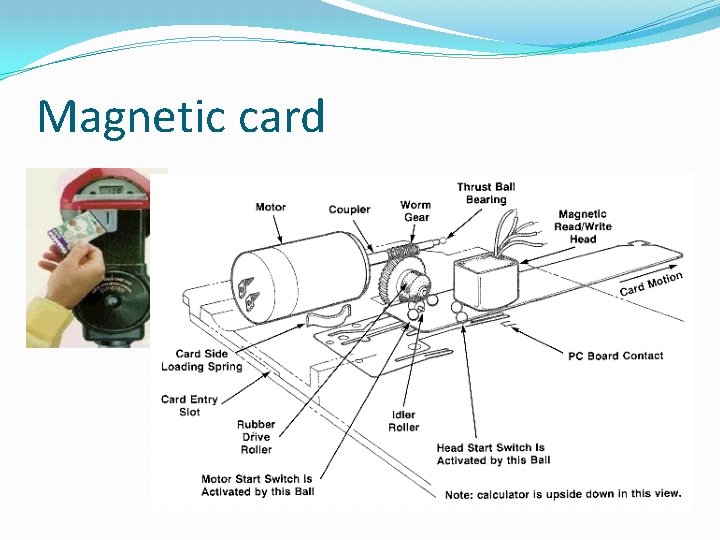

Magnetic card
Lain �Voice Input �Speech recognition �Looking �Finger print reader
Pengantar Teknologi Informasi Peralatan Keluaran (Output)
Output �Output = … ? �Bentuk informasi: �Softcopy, contoh: . . �Hardcopy, contoh: . . �Sound, contoh: . . �Video, contoh: . . �Multimedia, contoh: . . �Image, contoh: . . Bisa menyebutkan contohnya?
Monitor �Cathode Ray Tube (CRT) �Flat Panel Display: �Liquid Crystal Diode / Display (LCD) �Electroluminescent (EL) �Gas Plasma Pernah dengar: FLAT SCREEN? Apa beda flat screen dan flat panel?
Cathode Ray Tube �sinar dalam tabung diarahkan
CRT �Warna �Monochrome �Color : Red Green Blue (RGB) Q: Menggunakan monitor monochrome dirasa sudah cukup memadai daripada monitor color untuk keperluan… (pilih): a. Kasir mencari gambar dari database katalog barang b. Mahasiswa menyusun Laporan c. Siswa TK belajar dengan komputer d. Warga pedesaan mengakses situs web e. Teleconference interaktif berbasis text
CRT �Warna �Monochrome Apa satuan, ukuran? Mana yang lebih baik? �Color : Red Green Blue (RGB) �Pertimbangan memilih monitor: �Size : jarak diagonal layar �Resolusi: jumlah pixel �Refresh rate : jumlah scan per detik �Dot pitch : jarak antar dot RGB dalam 1 pixel

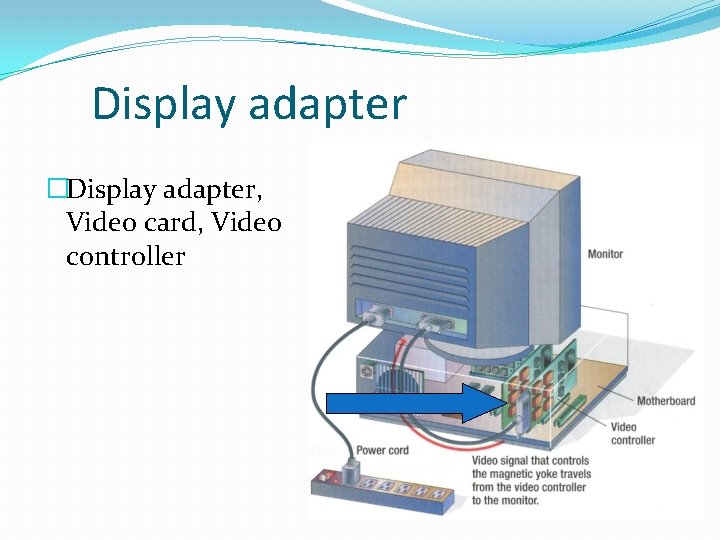

Display adapter �Display adapter, Video card, Video controller
Display adapter �Istilah: �Display adapter, �Video card, �Video controller �Jenis standard : �VGA, SVGA, XGA

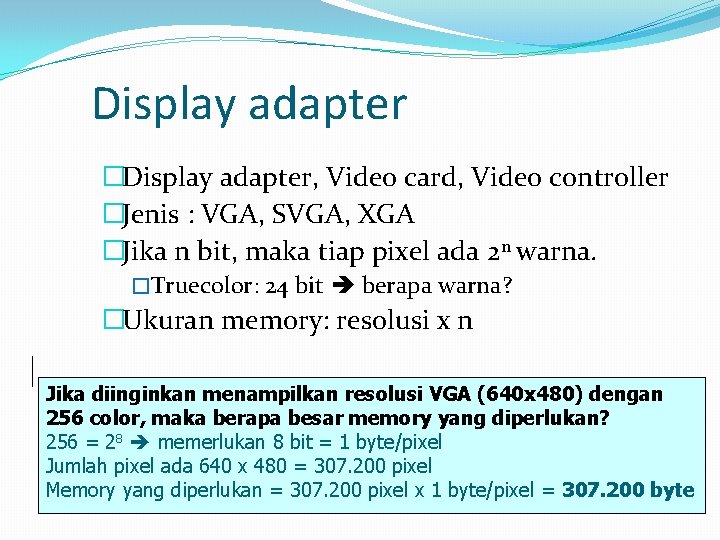

Display adapter �Display adapter, Video card, Video controller �Jenis : VGA, SVGA, XGA �Jika n bit, maka tiap pixel ada 2 n warna. �Truecolor: 24 bit berapa warna? �Ukuran memory: resolusi x n Jika diinginkan menampilkan resolusi VGA (640 x 480) dengan 256 color, maka berapa besar memory yang diperlukan? 256 = 28 memerlukan 8 bit = 1 byte/pixel Jumlah pixel ada 640 x 480 = 307. 200 pixel Memory yang diperlukan = 307. 200 pixel x 1 byte/pixel = 307. 200 byte
Monitor LCD �Passive Matrix, �transistor ada di tiap baris dan kolom, �supaya gambar jelas harus dilihat persis dari depan monitor. �Refresh rate rendah �Dual Scan, spt passive matrix tapi refresh rate 2 x lipatnya �Active Matrix, transistor ada di tiap pixel. Mengatasi kelemah passive matrix
Printer �Impact Printer �Non Impact Printer

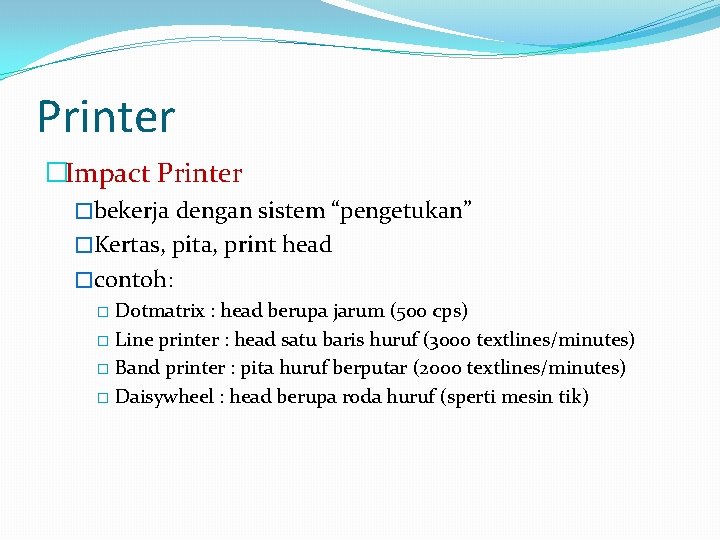

Printer �Impact Printer �bekerja dengan sistem “pengetukan” �Kertas, pita, print head �contoh: � Dotmatrix : head berupa jarum (500 cps) � Line printer : head satu baris huruf (3000 textlines/minutes) � Band printer : pita huruf berputar (2000 textlines/minutes) � Daisywheel : head berupa roda huruf (sperti mesin tik)
Dot matrix
Non-impact printer �Inkjet/ bubblejet Printer �Menyemprrotkan tinta dari lubang jet �Laser Printer �Menggunakan sinar laser membentuk image pada drum. �Thermal Printer �Mencetak dengan pemanasan
Printer �Resolusi (kehalusan hasil cetak) �dpi (dot per inch) : 300 - 1800 �Kecepatan, dinyatakan dalam: �cps (character per second) untuk impact printer, dan �ppm (pages per minute) untuk non impact printer �Cost: �Initial �operation
Sound Output �Sound card �Speaker
Video Output �Istilah, nama lain: �Multimedia Projector �LCD Projector �Digital Light Projector
Plotter �Menggambar dengan pena �Gambar teknik �Jenis: �Flatbed �Drum

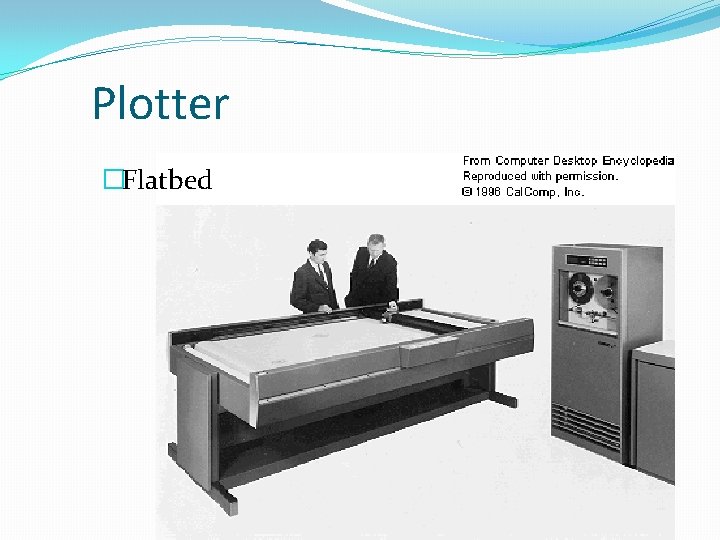

Plotter �Flatbed
Plotter �Drum
Voice Output �Tujuan: komputer yang dapat berbicara �Prosesnya: Speech Synthesis �Alatnya: �Voice Synthesizer atau �Voice Output Device atau �Audio Response Unit
Pertanyaan: �Apakah keunggulan monitor �CRT dibandingkan LCD? �LCD dibandingkan CRT? �Apakah keunggulan printer �dotmatrix dibandingkan inkjet/laser? �inkjet dibandingkan dotmatrix dan laser? �Laser dibandingkan dotmatrix dan inkjet printer?
