Pengantar Teknologi Informasi Komputer Grafik Sistem Koordinat dan Bentuk Dasar Geometri (Output Primitif) Pertemuan 1 email eko. hari@dsn. dinus. ac. id Fasilkom|| 11/26/2020

Outline Sistem Koordinat Elemen Geometri email eko. hari@dsn. dinus. ac. id Fasilkom|| 11/26/2020

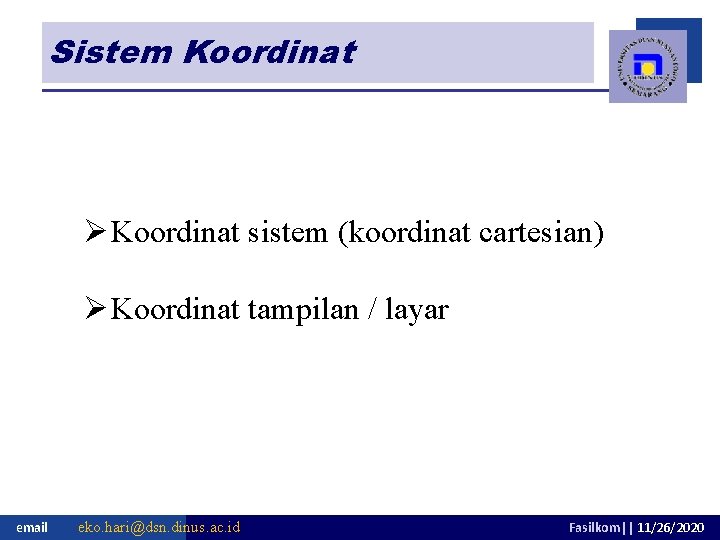

Sistem Koordinat Ø Koordinat sistem (koordinat cartesian) Ø Koordinat tampilan / layar email eko. hari@dsn. dinus. ac. id Fasilkom|| 11/26/2020

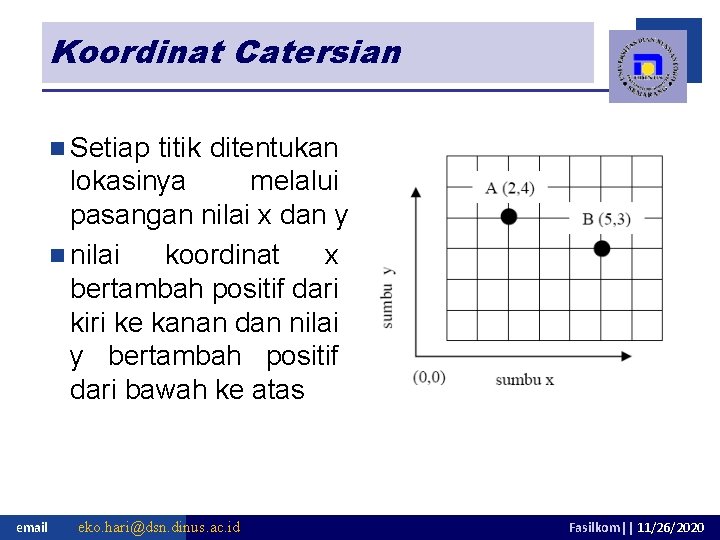

Koordinat Catersian n Setiap titik ditentukan lokasinya melalui pasangan nilai x dan y n nilai koordinat x bertambah positif dari kiri ke kanan dan nilai y bertambah positif dari bawah ke atas email eko. hari@dsn. dinus. ac. id Fasilkom|| 11/26/2020

Koordinat Layar n Arah sumbu koordinat layar berkebalikan dengan yang digunakan di koordinat kartesian n Pada layar komputer sumbu x bertambah positif ke kanan dan sumbu y bertambah positif ke bawah email eko. hari@dsn. dinus. ac. id Fasilkom|| 11/26/2020

Koordinat Layar VS Catersian sebuah titik pada koordinat cartesian digambar ulang ke layar komputer maka secara visual lokasi titik tersebut akan berubah email eko. hari@dsn. dinus. ac. id Fasilkom|| 11/26/2020

Elemen Geometri Titik n Garis n Polyline n Polygon n email eko. hari@dsn. dinus. ac. id Fasilkom|| 11/26/2020

Titik n mengkonversi sebuah koordinat tunggal yang diberikan oleh sebuah program aplikasi dalam suatu operasi tertentu dengan menggunakan peralatan output, sebagai contoh monitor email eko. hari@dsn. dinus. ac. id Fasilkom|| 11/26/2020

Garis n email Garis dibuat dengan menentukan posisi titik diantara titik awal dan akhir dari suatu garis, yaitu (x 1, y 1) dan (x 2, y 2). eko. hari@dsn. dinus. ac. id Fasilkom|| 11/26/2020

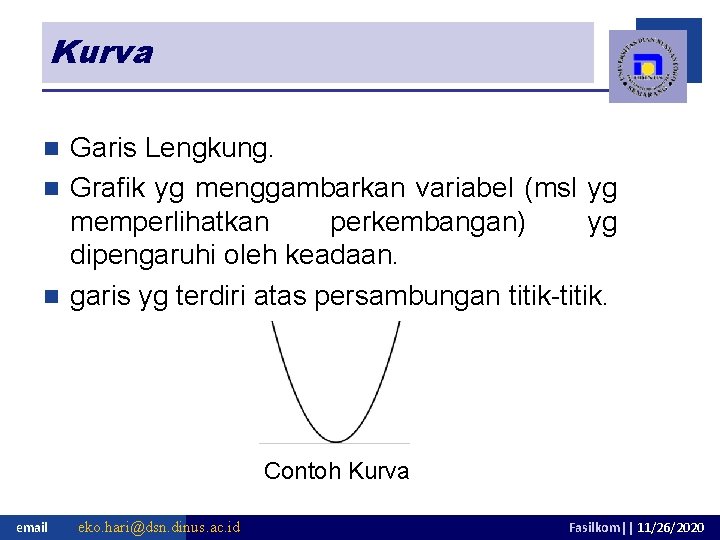

Kurva Garis Lengkung. n Grafik yg menggambarkan variabel (msl yg memperlihatkan perkembangan) yg dipengaruhi oleh keadaan. n garis yg terdiri atas persambungan titik-titik. n Contoh Kurva email eko. hari@dsn. dinus. ac. id Fasilkom|| 11/26/2020

Polyline n Menghubungkan tiap titik dengan garis lurus sehingga menjadi kurva terbuka Contoh Polyline email eko. hari@dsn. dinus. ac. id Fasilkom|| 11/26/2020

Polygon n Sama dengan polyline hanya membentuk kurva tertutup Contoh Polygon email eko. hari@dsn. dinus. ac. id Fasilkom|| 11/26/2020
