Pengantar Sistem Komunikasi Serat Optik Apakah Serat Optik
- Slides: 20
Pengantar Sistem Komunikasi Serat Optik

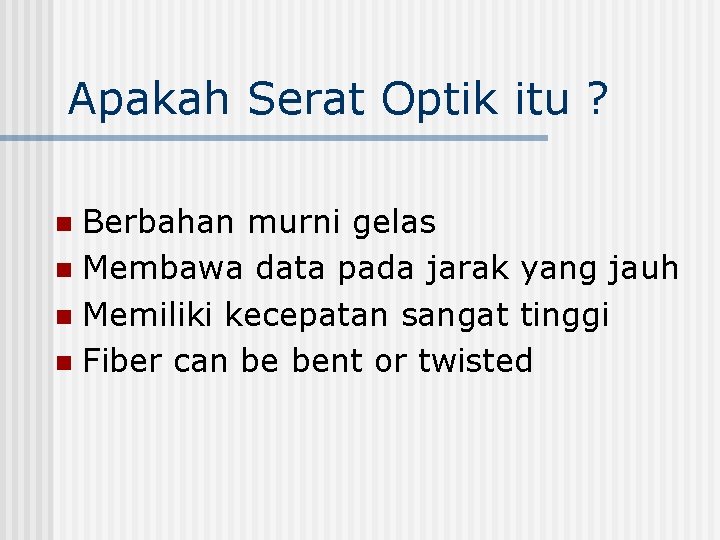

Apakah Serat Optik itu ? Berbahan murni gelas n Membawa data pada jarak yang jauh n Memiliki kecepatan sangat tinggi n Fiber can be bent or twisted n
Teknologi Serat Optik Sumber Cahaya n Media Transmisi n Detector n Blok Sistem Komunikasi Serat Optik
Sumber-sumber Cahaya Light emitting dioda (LED) n Laser n
Proses pada Sumber/Input n
Media Transmisi n n n Serat optik menggantikan kabel tembaga Cahaya digunakan sebagai pembawa informasi Dapat membawa kecepatan data sangat tinggi Struktur mekanis serat optik
Fisik Serat Optik n Index bias bahan: Rasio kecepatan cahaya dalam ruang hampa udara terhadap kecepatan cahaya dalam media n Bias Cahaya: Cahaya terakhir yang datang sebagai perambatan cahaya dari satu media ke media lainnya

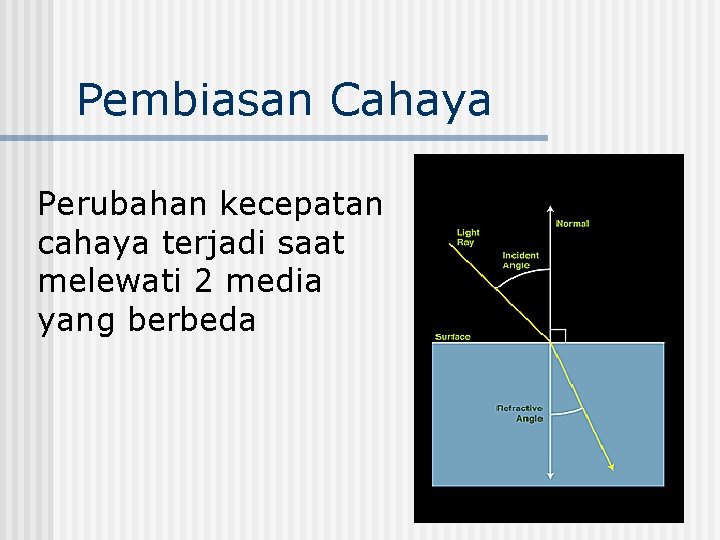

Pembiasan Cahaya Perubahan kecepatan cahaya terjadi saat melewati 2 media yang berbeda
Indek Bias (nilai standar) n
Hukum Snell’s n Sudut kritis (sudut kejadian pada sudut bias) = 900
Pembiasan Total internal n Keadaan cahaya dalam serat optik
Serat optik dapat ditekuk /dibelokan Ilustrasi pembiasan total internal

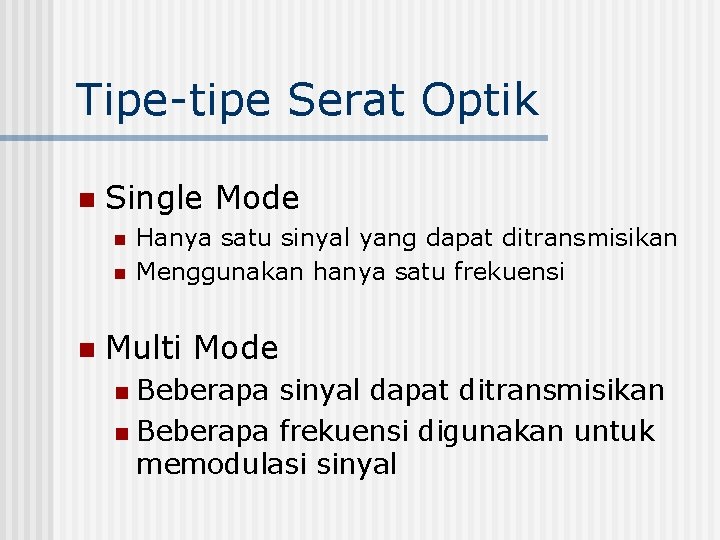

Tipe-tipe Serat Optik n Single Mode n n n Hanya satu sinyal yang dapat ditransmisikan Menggunakan hanya satu frekuensi Multi Mode Beberapa sinyal dapat ditransmisikan n Beberapa frekuensi digunakan untuk memodulasi sinyal n
Rugi-rugi dalam Serat Optik n n n Rugi-rugi Redaman (Attenuation loss) Rugi-rugi Dispersi (Dispersion loss) Rugi-rugi Gelombang Terbimbing (Waveguide loss)
Penyambungan & Konektor FO Menghubungkan dengan perangkat keras FO n Kemungkinan banyak munculnya rugi-rugi sinyal n Memerlukan keakuratan tinggi n Pentingnya faktor biaya (cost) n
Penerima Optikal n n Harus sangat sensitif Cukup mampu membawa dan menguatkan sinyal dalam skala daya kecil (nano. Watt) Bisa menggunakan komponen Photodioda & Phototransistors sebagai pendeteksi (detector) Mampu menghasilkan photocurrent

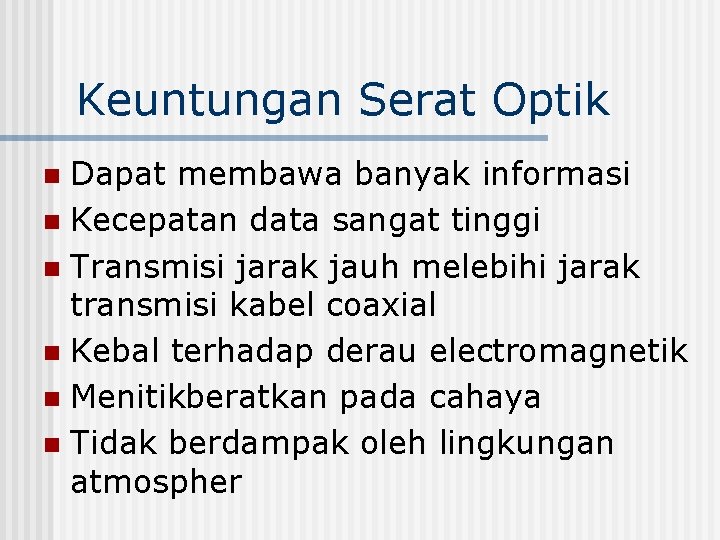

Keuntungan Serat Optik Dapat membawa banyak informasi n Kecepatan data sangat tinggi n Transmisi jarak jauh melebihi jarak transmisi kabel coaxial n Kebal terhadap derau electromagnetik n Menitikberatkan pada cahaya n Tidak berdampak oleh lingkungan atmospher n
Sistem Komunikasi Serat Optik (SKSO) Sumber Informasi Transmitter Sumber Optik Fiber Optik Tujuan Receiver Detektor Optik
Blok Sistem SKSO Sumber Informasi Modulator Sumber Pembawa Channel Coupler Pemancar penguat optik reapeater Detektor Penguat Pemrosesan Penerima Informasi diterima
See you next week……………. .
