Pengantar Networking Motivasi Networking Resource sharing berbagi resource

Pengantar Networking

Motivasi Networking § Resource sharing: berbagi resource komputasi karena alasan demand >> supply Efisiensi pemanfaatan resources Ø Mobilitas resources, mis: SETI@home Ø § Ekstensibilitas komputasi: komponen komputasi tidak harus terletak pada satu mesin dasar bagi pembentukan sistem komputer terdistribusi § Komunikasi: dua atau lebih komputer yang saling terhubung memungkinkan para pemakainya saling berkomunikasi § Peningkatan kinerja (performance) Reliabilitas sistem secara keseluruhan Ø Skalabilitas Ø § Kemudahan pemanfaatan komputer Ketidaktergantungan pada lokasi pemakai Ø Transparansi Ø

SETI@Home Project SETI Antenna di Arecibo http: //setiathome. ssl. berkeley. edu

Komponen Network § Komponen-komponen network: Ø Hardware resource komputasi • Pada dasarnya bisa berupa komponen elektronis dengan apapun yang dilengkapi pengolah (processor): home consumer electronics, smart dust (wireless sensors), … Ø Software (system-level) support agar tujuan network bisa tercapai • Pengelolaan resource sharing, mis: load balancing, mekanisme transparansi • Komunikasi, mis: fungsi addressing & routing Ø Protokol kesepakatan-kesepakatan untuk mengatasi problem heterogenitas

Komponen Hardware Wireless sensor Internet-ready refrigerator Wrist watch with Personal-Area-Network capability Car computer

Komponen Software A 1 Hosts or local 3 Links networks D 6 B 4 E 2 5 C Routers

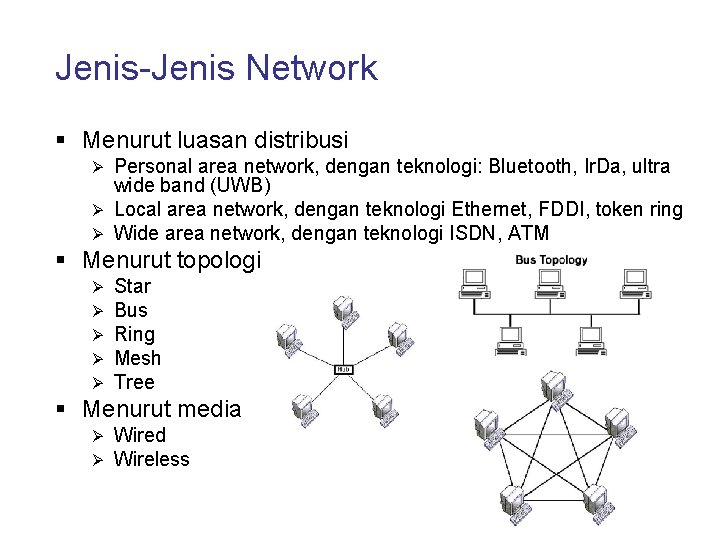

Jenis-Jenis Network § Menurut luasan distribusi Personal area network, dengan teknologi: Bluetooth, Ir. Da, ultra wide band (UWB) Ø Local area network, dengan teknologi Ethernet, FDDI, token ring Ø Wide area network, dengan teknologi ISDN, ATM Ø § Menurut topologi Ø Ø Ø Star Bus Ring Mesh Tree § Menurut media Ø Ø Wired Wireless

Personal Area Network (PAN) § Network untuk komunikasi antar device dalam konteks seputaran individu (intrapersonal communication) “Unconscious communication” devices secara otomatis bisa saling terhubung dan berkomunikasi Ø Bisa digunakan untuk personalisasi aktivitas memrogram devices sesuai kebutuhan personal Ø Teknologi utama: Bluetooth Ø “Jika si A berada dalam jangkauan HP saya, maka ambillah e-card di laptop dan kirimkan SMS kepadanya utk memberitahu bahwa saya berada di dekatnya. Dan jika si B juga berada di dekat saya dan sedang online, kirimkan email dan ajak dia bergabung dalam diskusi. Berikan tanda beep jika kedua orang tadi setuju untuk bertemu dengan saya. ”

Local Area Network § § § Network dengan area cakupan yang sempit (rumah, kantor, sekumpulan bangunan) Teknologi utama: Ethernet Prinsip-prinsip kerja: Ø Ø Ø Paket data dikirim ke semua host yang ada Menggunakan saluran secara bersama (sharing) Hanya ada satu pengirim pd satu saat Interface berfungsi sbg pengirim dan penerima Benturan antar paket (collision) hrs ditangani dng baik krn berpengaruh langsung thdp performance jaringan Ethernet controller

Ethernet § Dikembangkan di Xerox PARC, menuruti standar IEEE 802. 3, beroperasi pd laju 10 Mbps (Fast Ethernet memiliki laju 100 Mbps) § Menggunakan metode broadcasting Semua host mendengarkan kiriman paket (frame) scr terus-menerus Ø Tiap host menerima paket kiriman, tapi hanya host tujuan yg akan memprosesnya lebih lanjut Ø

Ethernet: Metode CSMA/CD § Carrier sense pengirim mendeteksi “sinyal” carrier sbl mengirim. § Collision detect semua pengiriman dibatalkan bila terjadi benturan § Di host tujuan dilakukan pemeriksaan integritas paket. Jika gagal, pengiriman dianggap gagal dan proses diulangi lagi

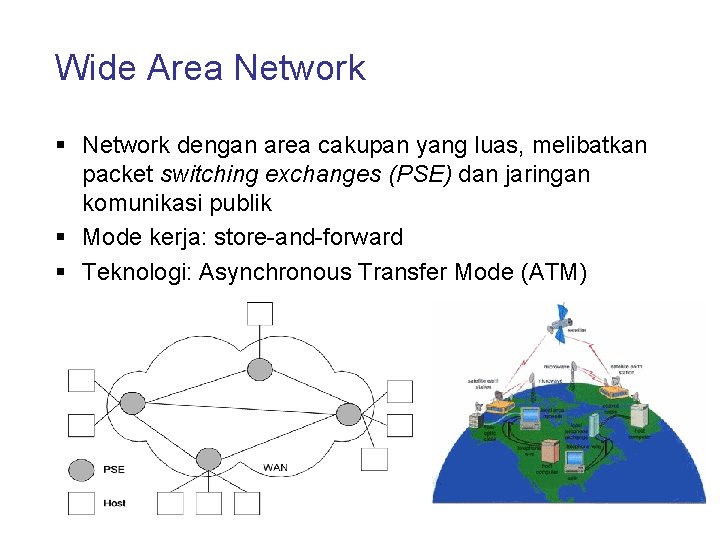

Wide Area Network § Network dengan area cakupan yang luas, melibatkan packet switching exchanges (PSE) dan jaringan komunikasi publik § Mode kerja: store-and-forward § Teknologi: Asynchronous Transfer Mode (ATM)

Asynchronous Transfer Mode (ATM) § Teknologi packet switching melalui cell relay § Performance tinggi, karena Menghindari kontrol aliran dan pemeriksaan error di host perantara Ø Ukuran paket (cell) tetap (fixed) Ø § Bisa beroperasi bila ada koneksi ATM. Koneksi ATM bisa terbentuk bila resource tersedia. Sekali koneksi terbentuk, performance dapat dijamin § Bisa digunakan untuk data multimedia

Internetworking § Sekumpulan network yang dihubungkan oleh peralatan penghubung, yang berlaku seperti sebuah network besar

Tantangan dalam Internetworking § Konektivitas bagaimana menghubungkan dua atau lebih network ? § Reliabilitas ukuran internetwork sebanding dengan nilai (value) yang dikandungnya dan resiko gangguan yang mungkin menimpanya § Manajemen network: konfigurasi, kinerja, keamanan, …

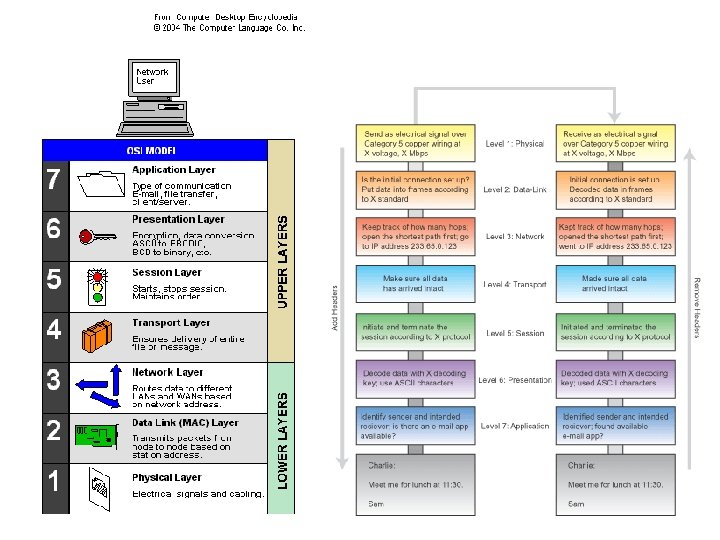

Model Referensi Open System Interconnection (OSI) § Menjelaskan bagaimana informasi dari satu aplikasi mengalir melalui network dari satu komputer ke komputer lain § Model OSI menggambarkan aktivitas transfer informasi ke dalam 7 kelompok aktivitas tiap aktivitas diasosiasikan dengan satu lapisan § Tiap lapisan bersifat selfcontained implementasi secara independen

TCP/IP § Tumpukan protokol (protocol stack) yang secara defacto mengimplementasikan Internet § TCP/IP muncul sebelum model OSI, juga menggunakan konsep layering

Alamat IP § 4 byte digit, terbagi dalam 2 bagian: alamat network dan host ID § Kelas-kelas alamat: kelas A, B, C, dan D

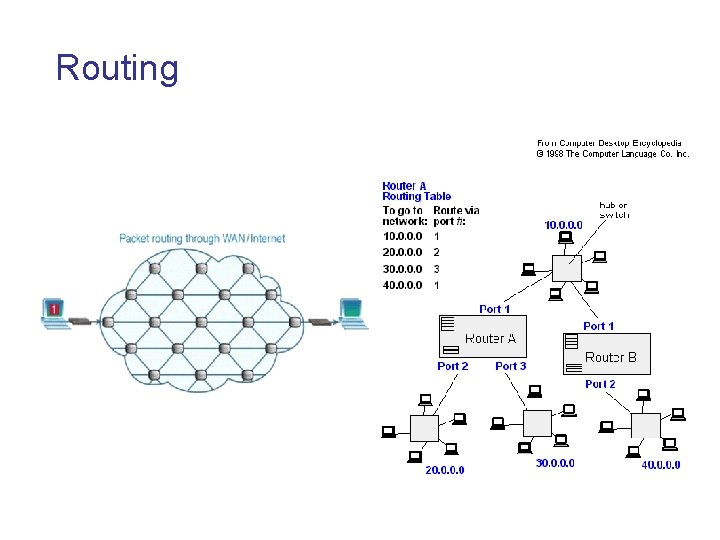

Routing

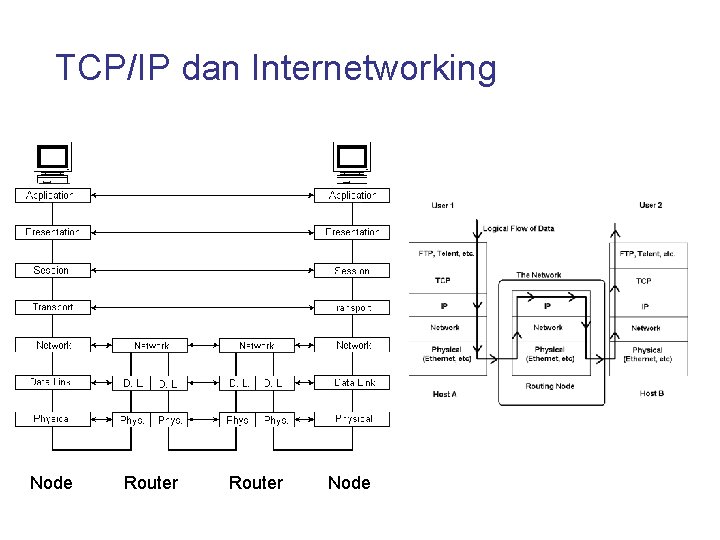

TCP/IP dan Internetworking Node Router Node

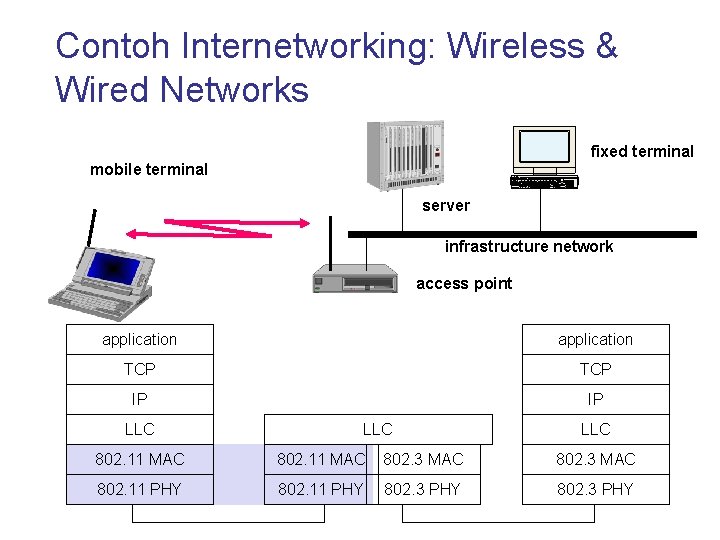

Contoh Internetworking: Wireless & Wired Networks fixed terminal mobile terminal server infrastructure network access point application TCP IP IP LLC LLC 802. 11 MAC 802. 3 MAC 802. 11 PHY 802. 3 PHY

Protokol § Sekumpulan aturan dan konvensi formal yang mengatur bagaimana komputer saling berkirim informasi melalui media network

Network-Network Kontemporer P 2 P network Grid computing Mobile IP
