Pengantar MATLAB Syah Alam M T Program Studi
Pengantar MATLAB Syah Alam, M. T Program Studi Pendidikan Matematika Universitas Jember 1
Outline Pendahuluan Window pada Matlab Bilangan & Operator Komentar & Tanda Baca Fungsi Matematika Dasar Menyimpan & Memanggil Data Operator Logika & Relasional Sumber Matlab di Internet 2
Pendahuluan (1) • MATLAB (Matrix Laboratory) adalah sebuah program untuk analisis dan komputasi numerik yang merupakan bahasa pemrograman matematika lanjutan dengan dasar pemikiran menggunakan sifat dan bentuk matrik • Awalnya merupakan interface untuk koleksi rutin-rutin numerik LINPACK dan EISPACK yang menggunakan FORTRAN • Sekarang menjadi produk komersial Mathworks Inc. yang menggunakan C++ 3
Pendahuluan (2) • MATLAB sering digunakan untuk – Matematika dan komputasi – Pengembangan dan algoritma – Pemrograman modeling, simulasi dan pembuatan prototipe – Analisa data, eksplorasi dan visualisasi – Analisis numerik dan statistik – Pengembangan aplikasi teknik 4
Window pada Matlab (1) • MATLAB Command Window/Editor – Merupakan window yang dibuka pertama kali setiap Matlab dijalankan – Digunakan untuk menjalankan perintah dengan mengetikkan barisan ekspresi 5
Window pada Matlab (2) • Contoh Command pada Window/Editor – Mengetikan matrik dan menyimpan dengan nama matrik. txt 6

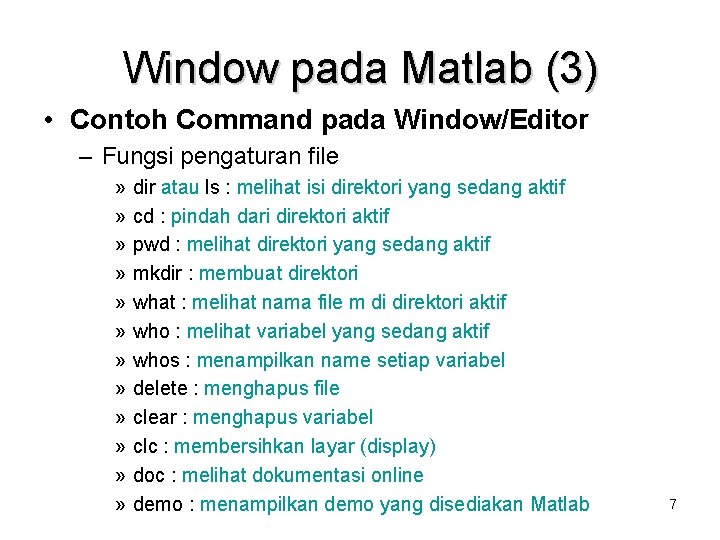

Window pada Matlab (3) • Contoh Command pada Window/Editor – Fungsi pengaturan file » » » dir atau ls : melihat isi direktori yang sedang aktif cd : pindah dari direktori aktif pwd : melihat direktori yang sedang aktif mkdir : membuat direktori what : melihat nama file m di direktori aktif who : melihat variabel yang sedang aktif whos : menampilkan name setiap variabel delete : menghapus file clear : menghapus variabel clc : membersihkan layar (display) doc : melihat dokumentasi online demo : menampilkan demo yang disediakan Matlab 7
Window pada Matlab (4) • Figure Windows – Menampilkan hasil visualisasi Matlab – Contoh: 8
Window pada Matlab (5) • Help Windows – Menyediakan bantuan – Contoh: informasi fungsi matematika 9
Window pada Matlab (6) • Help Windows (lanjutan) – Bantuan informasi yang tersedia 10
Bilangan dan Operator (1) • Tipe bilangan dalam Matlab – Bilangan bulat – Bilangan real – Bilangan kompleks 11
Bilangan dan Operator (2) • Operator Aritmetika Dasar dalam Matlab Operasi Simbol Penambahan, + a+b Pengurangan, ab Perkalian, axb * Pembagian, a: b / atau Pemangkatan, ab ^ 12
Komentar dan Tanda Baca • Komentar menggunakan tanda persen (%) • Untuk menjelaskan apa yang dikerjakan • Tanda titik koma (; ) digunakan agar hasilnya tidak ditampilkan langsung 13
Fungsi Matematika Dasar • MATLAB menyediakan fungsi yang biasa digunakan dalam matematika • Contoh: nilai ∏, sinus, arc sin 14

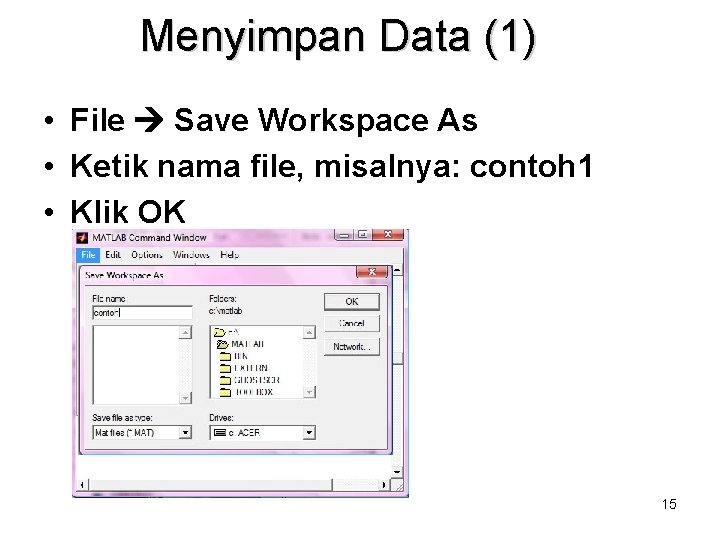

Menyimpan Data (1) • File Save Workspace As • Ketik nama file, misalnya: contoh 1 • Klik OK 15
Menyimpan Data (2) • Ketik save namefile. mat 16
Memanggil Data • Ketik load namefile. mat 17
Operator Logika dan Relasional • Digunakan untuk menjawab pertanyaan dengan jawaban benar atau salah • Untuk mengontrol urutan eksekusi • Hasilnya memuat 1 (benar) atau 0 (salah) Relasi & | ~ Deskripsi AND (dan) OR (atau) NOT (negasi) Relasi < > <= >= == ~= Deskripsi Kurang dari Lebih dari Kurang dari atau sama dengan Lebih dari atau sama dengan Sama dengan Tidak sama dengan 18
Sumber MATLAB di Internet • Website Math. Works – http: //www. mathworks. com • Newsgroup MATLAB – news: //salukinews. siu. edu/comp. softsys. MATLAB/ • Link untuk MATLAB – http: //www. cse. uiuc. edu/cse 301/matlab. html • Mastering MATLAB Website – http: //www. eece. maine. edu/mm 19

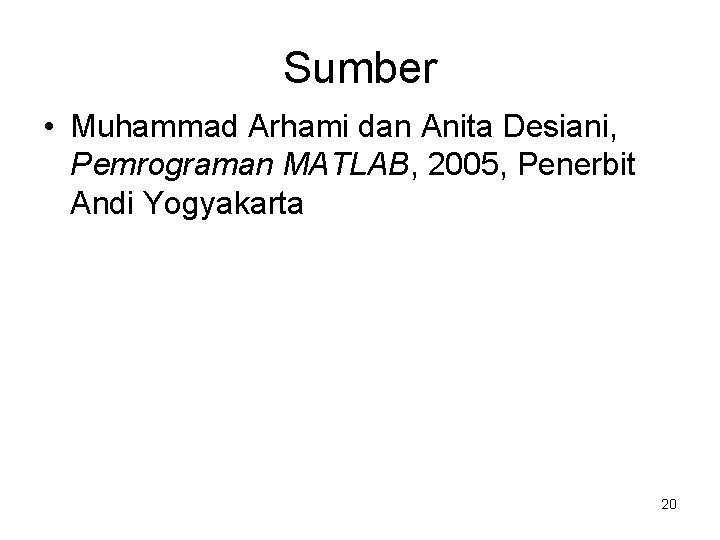

Sumber • Muhammad Arhami dan Anita Desiani, Pemrograman MATLAB, 2005, Penerbit Andi Yogyakarta 20
Latihan untuk Praktikum • Menggambar grafik fungsi cos pada interval [0, 360] – Simpan dengan nama file: grafik_cos. mat • Menentukan luas dan kelilingkaran dengan jari-jari 10 cm – Simpan dengan nama file: luaskelling. mat • Perkalian matrik A dan B dimana A=[1 2; 3 4] dan B=[5 6; 7 8] kemudian menentukan invers A dan B – Simpan dengan nama file: matrik. mat 21
Latihan untuk Praktikum • Menentukan volume silinder berlubang dengan diameter luar 10 dan diameter dalam 5 – Simpan dengan nama file: silinder. mat • Menggambar grafik fungsi y = 2 x dimana x=[0 1 2 3 4 5 6] – Simpan dengan nama file: grafikfungsi. mat • Menentukan nilai fungsi dengan x=10 dan y=20 – Simpan dengan nama file: matrik. mat 22
