PENGANTAR KOMUNIKASI DATA Introduction to Data Communication Konsep

PENGANTAR KOMUNIKASI DATA Introduction to Data Communication

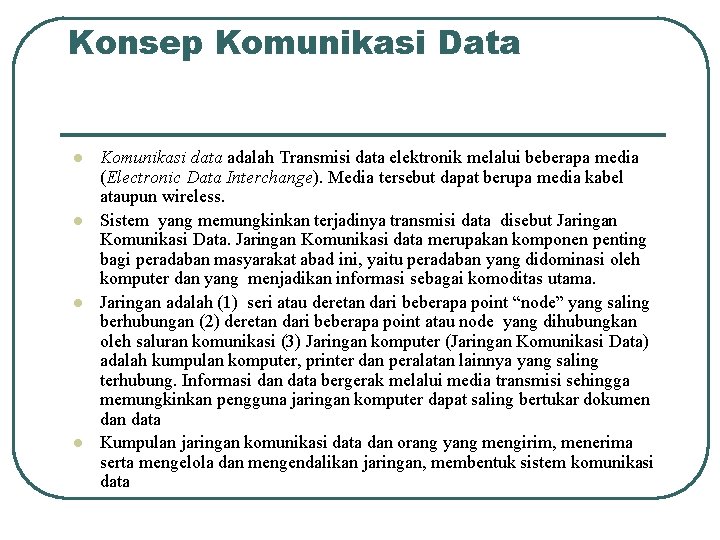

Konsep Komunikasi Data l l Komunikasi data adalah Transmisi data elektronik melalui beberapa media (Electronic Data Interchange). Media tersebut dapat berupa media kabel ataupun wireless. Sistem yang memungkinkan terjadinya transmisi data disebut Jaringan Komunikasi Data. Jaringan Komunikasi data merupakan komponen penting bagi peradaban masyarakat abad ini, yaitu peradaban yang didominasi oleh komputer dan yang menjadikan informasi sebagai komoditas utama. Jaringan adalah (1) seri atau deretan dari beberapa point “node” yang saling berhubungan (2) deretan dari beberapa point atau node yang dihubungkan oleh saluran komunikasi (3) Jaringan komputer (Jaringan Komunikasi Data) adalah kumpulan komputer, printer dan peralatan lainnya yang saling terhubung. Informasi dan data bergerak melalui media transmisi sehingga memungkinkan pengguna jaringan komputer dapat saling bertukar dokumen data Kumpulan jaringan komunikasi data dan orang yang mengirim, menerima serta mengelola dan mengendalikan jaringan, membentuk sistem komunikasi data

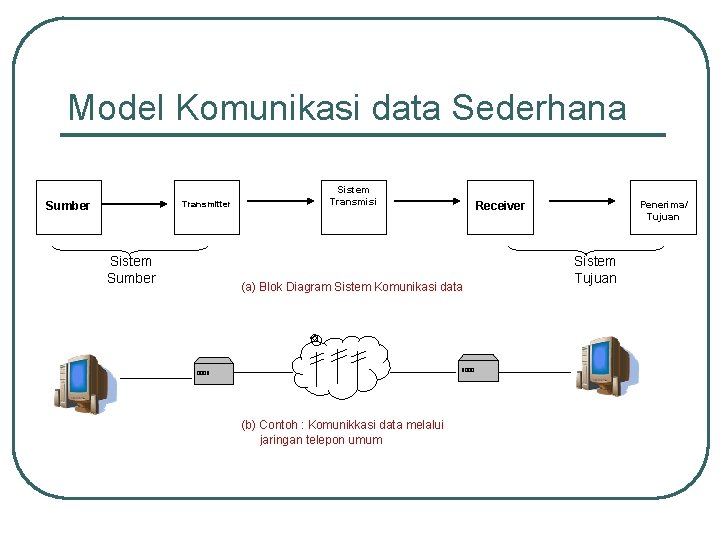

Model Komunikasi data Sederhana Transmitter Sumber Sistem Transmisi (a) Blok Diagram Sistem Komunikasi data (b) Contoh : Komunikkasi data melalui jaringan telepon umum Penerima/ Tujuan Receiver Sistem Tujuan

Elemen Sistem Komunikasi Data l l l Source (sumber : Alat ini membangkitkan data sehingga dapat ditransmisikan, contoh : PC (Personal Computer) Transmitter (Pengirim) : Data yang dibangkitkan dari sistem sumber tidak ditransmisikan secara langsung dalam bentuk aslinya. Sebuah transmitter menyalurkan, mengkonversi dan menandai informasi sehingga dapat ditransmisikan melewati sistem transmisi. Contoh : modem, tugasnya menyalurkan suatu digital bit stream dari suatu alat yang sudah dipersiapkan (Mis : PC) dan mentransformasikan bit stream tersebut menjadi suatu sinyal analog yang dapat melintasi melalui jaringan telepon. Transmission System (Sistem Transmisi) : Berupa jalur transmisi tunggal (single transmission line) atau jaringan kompleks (complex network) yang menghubungkan antara sumber dengan destination (tujuan) Receiver (Penerima) : Receiver menerima sinyal dari sistem transmisi dan menggabungkannya kedalam bentuk tertentu yang dapat ditangkap oleh tujuan. ( contoh : sebuah modem akan menerima suatu sinyal analog yang datang dari jaringan/ jalur transmisi dan mengubahnya menjadi suatu digital bit stream). Destination (Tujuan) : Menangkap data yang dihasilkan oleh receiver.

Fungsi Sistem Komunikasi Data yang Efektif : l l l Memberikan informasi kepada orang yang tepat dengan tepat waktu Memberikan informasi data terbaru (uptodate) Memungkinkan orang yang berada pada lokasi geografis berbeda dapat saling berkomunikasi

Persyaratan (Requirement) Jaringan Komunikasi Data • Performance/ penampilan : Diukur dengan waktu • • • respon jaringan. ( dipengaruhi oleh : jumlah pemakai, kec. transmisi, jenis media transmisi, yang digunakan). Konsistensi : Ketepatan data yang ditransmisikan dan waktu tenggang Reliabilitas/ Reliability : Kehandalan Security/ keamanan : Jaminan keamanan atas pengaksesan data (pencurian, penghancuran atau pengrusakan data) oleh pihak-pihak tidak diharapkan.

Fakta : l Jaringan komunikasi data saat ini telah mensupport komunikasi multimedia ( text, gambar, suara). Dalam hal ini teknologi komunikasi data saat ini telah memungkinkan komunikasi text oriented, audio , video atau perpaduan ketiganya. l Ada banyak aplikasi yang dapat dinikmati dengan adanya jaringan komunikasi data, diantaranya : Email, Home Banking, Transfer data elektronik, WWW, Mailling List, E-Learning, Transaksi elektronik, dll

Dasar-dasar komunikasi data l Apa yang di maksud Komunikasi data ?

Arti Komunikasi data merupakan gabungan 2 macam teknik: teknik telekomunikasi dan teknik data processing. l Telekomunikasi ialah segala kegiatan yang berhubungan dengan penyaluran informasi dari satu tempat ke tempat yang lain l Data processing ialah segala kegiatan yang berhubungan dengan pengolahan data. Secara umum Komunikasi data dapat dikatakan sebagai proses pengiriman informasi (data) yang telah diubah dalam suatu kode tertentu yang telah disepakati melalui media listrik atau elektro optik dari satu lokasi ke lokasi yang lain.

Model Komunikasi (3) m g(t) Perangkat Input s(t) Transmitter Media Transmisi Perangkat Output Receiver r(t) 10

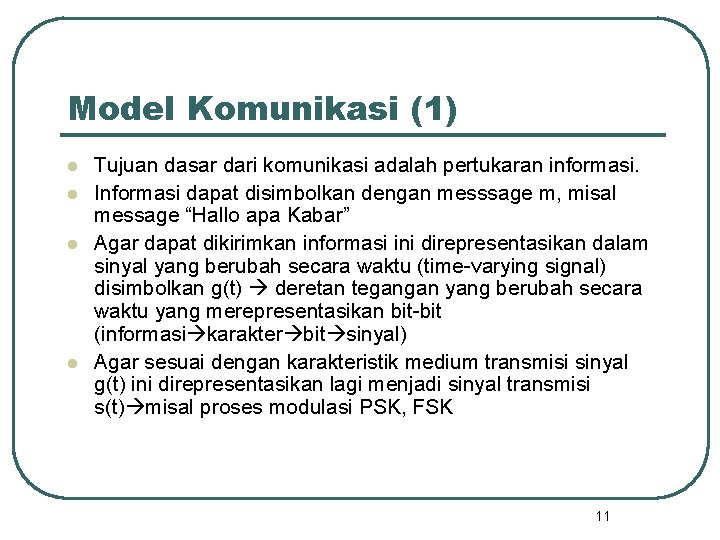

Model Komunikasi (1) l l Tujuan dasar dari komunikasi adalah pertukaran informasi. Informasi dapat disimbolkan dengan messsage m, misal message “Hallo apa Kabar” Agar dapat dikirimkan informasi ini direpresentasikan dalam sinyal yang berubah secara waktu (time-varying signal) disimbolkan g(t) deretan tegangan yang berubah secara waktu yang merepresentasikan bit-bit (informasi karakter bit sinyal) Agar sesuai dengan karakteristik medium transmisi sinyal g(t) ini direpresentasikan lagi menjadi sinyal transmisi s(t) misal proses modulasi PSK, FSK 11

Model Komunikasi (2) l l l Sinyal s(t) diterima di penerima sebagai sinyal r(t) yang dapat saja telah berubah dari sinyal s(t). Sinyal r(t) dikonversi menjadi sinyal (estimasi dari sinyal g(t)) Pada akhirnya perangkat output di penerima akan memproduksi informasi , sebagai estimasi informasi m 12

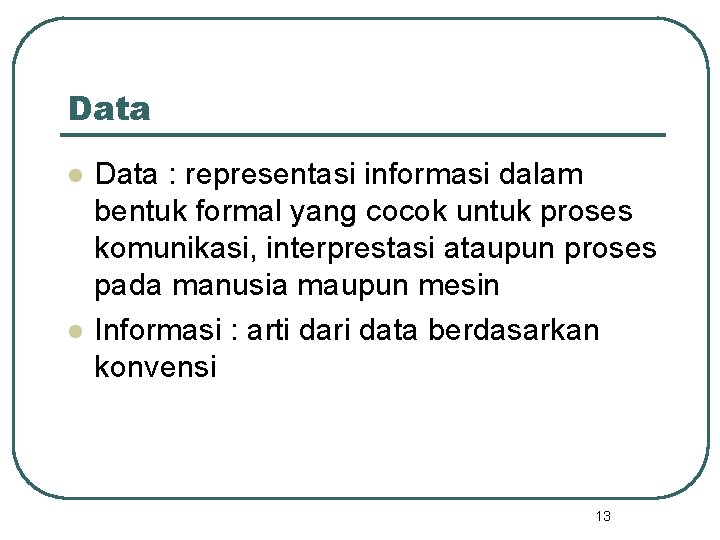

Data l l Data : representasi informasi dalam bentuk formal yang cocok untuk proses komunikasi, interprestasi ataupun proses pada manusia maupun mesin Informasi : arti dari data berdasarkan konvensi 13

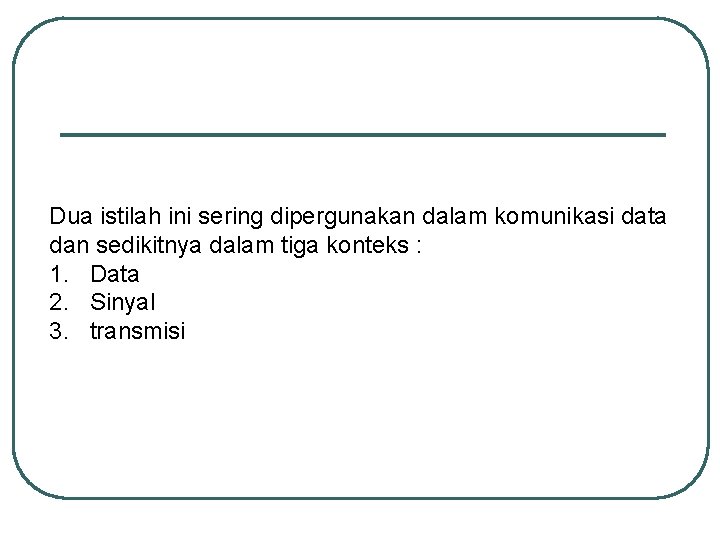

Dua istilah ini sering dipergunakan dalam komunikasi data dan sedikitnya dalam tiga konteks : 1. Data 2. Sinyal 3. transmisi

Data Sebagai entiti yang menyampaikan arti atau informasi. Data dibagi menjadi dua, yaitu : 1. Analog data 2. Digital data

Sinyal adalah tampilan data elektrik atau elektromagnetik. Pensinyalan berarti penyebaran sinyal secara fisik melalui suatu media yang sesuai. Sinyal dibagi 2 yaitu : 1. Sinyal analog 2. Sinyal digital Gambar Sinyal Analog Gambar Sinyal digital

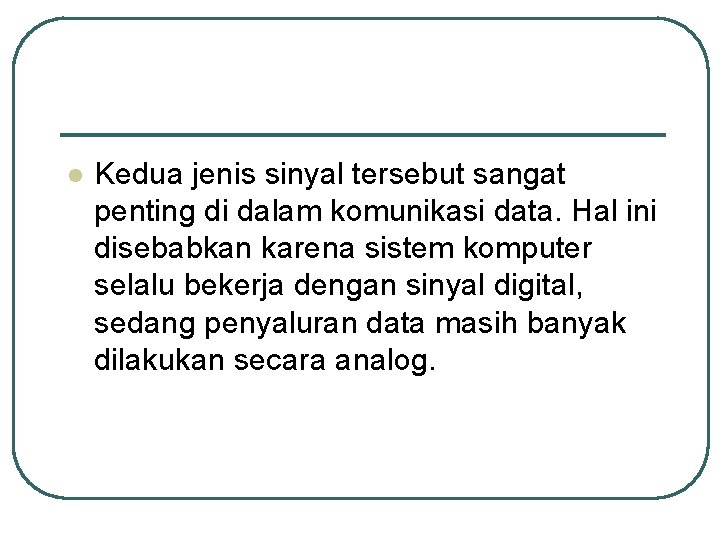

l Kedua jenis sinyal tersebut sangat penting di dalam komunikasi data. Hal ini disebabkan karena sistem komputer selalu bekerja dengan sinyal digital, sedang penyaluran data masih banyak dilakukan secara analog.

Transmisi adalah komunikasi data melalui penyebaran dan pemrosesan sinyal-sinyal. Baik sinyal analog maupun sinyal digital dapat ditransmisikan melalui media transmisi yang sesuai. Transmisi dibagi menjadi dua, yaitu : 1. Transmisi analog 2. Transmisi digital

ASPEK TEKNIK l l Ditinjau dari sisi teknik peralatan pengolah data menggunakan sinyal digital sedang sebagian besar peralatan telekomunikasi masih menggunakan sinyal analog, sehingga kadang-kadang diperlukan konversi antara yang satu dengan yang lain. Sistem telekomunikasi telah banyak menggunakan sinyal digital, sehingga memudahkan terjadinya sambungan dengan kualitas yang lebih baik dan kapasitas yang lebih besar.

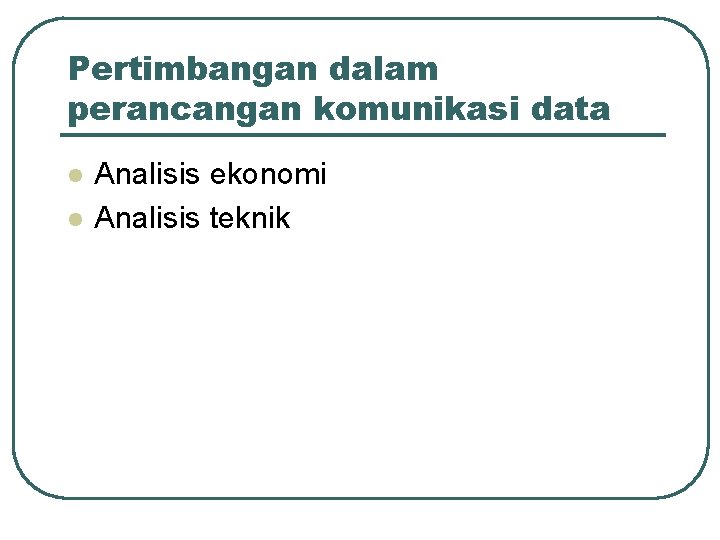

Pertimbangan dalam perancangan komunikasi data l l Analisis ekonomi Analisis teknik

Pertimbangan ekonomi dan teknik antara lain menyangkut hal yang berhubungan l l l l tipe transaksi dan urgensinya. Lokasi user. tarif fasilitas komunikasi. lalu lintas data urgensi dan prioritas bahasa yang dipergunakan keandalan dan ketepatan data

l l Masalah lalu lintas data harus diperhitungkan dengan cermat karena menyangkut jumlah peralatan yang harus disediakan, kepuasan langganan, waktu tanggap serta biaya operasi sistem secara keseluruhan. Lalu-lintas data umumnya dihitung dengan mengukur banyaknya bit yang harus dilayani pada tiap lokasi terutama pada jam ataupun saat-saat sibuk. Rancangan yang memperhitungkan lalu-lintas maksimum akan memperbesar investasi tetapi menyenangkan pemakai (over dimensioned). Sebaliknya kalau digunakan lalu-lintas rata-rata, investasi lebih rendah demikian pula mutu pelayanannya akan berkurang. Rancangan umumnya mempertimbangkan apa yang menjadi tujuan perusahaan.

KOMPONEN DASAR SISTEM KOMUNIKASI DATA l Untuk berlangsungnya komunikasi data diperlukan sedikitnya 3 komponen utama yaitu transmitter (pemancar), receiver (penerima) dan media penghubung untuk keduanya. Gambar Komponen dasar sistem komunikasi data

Tugas ketiga komponen dasar tersebut Sumber (transmitter atau pengirim): yaitu pembangkit atau pengirim informasi. l Medium transmisi: yaitu saluran tempat informasi tersebut disalurkan ke tempat tujuan. l Penerima: yaitu alat yang menerima informasi yang dikirimkan. l

Any Question? End Of Sessions
