Pengantar Jaringan komputer dan Komunikasi data Oleh Kiswanto

Pengantar Jaringan komputer dan Komunikasi data Oleh: Kiswanto, ST, M. Kom Program Studi MI, SI dan TI STIMIK Atma Luhur Pangkal Pinang

Latar Belakang Jarkom 1. Kebutuhan akan informasi yang cepat dan akurat. 2. Penggabungan antara teknologi komputer sebagai pengolah data dengan teknologi komunikasi. 2

Definisi Jarkom 1. Jaringan komputer merupakan sekelompok komputer otonom yang saling berhubungan antara satu dan lainnya menggunakan protokol komunikasi melalui media komunikasi sehingga dapat saling berbagi informasi, program-program, penggunaan perangkat keras secara bersama (interkoneksi sejumlah komputer). 2. Jaringan komputer merupakan kumpulan sejumlah terminal komunikasi yang berada di berbagai lokasi yang terdiri dari lebih satu komputer yang saling berhubungan. 3

Model Komunikasi § Inti dari sistem komunikasi adalah pertukaran data antara dua bagian. (gambar di bawah) Source/ Sumber Transmiter Sumber Data Receiver System Tansmisi Destination/ Tujuan Akhir Gambar Model komunikasi yang umum

Lanjutan (2) 1. Source/Sumber ; alat ini menghasilkan data untuk ditransmisikan/dikirim. Ex : komputer, telepon, dll. 2. Transmitter; kadang data yg dikirim tidak dikirim secara langsung dalam bentuk yg mereka hasilkan. Transmitter: mengubah/mengkodekan data yg akan dikirim. Misalkan: komputer sumber (bit digital) yaitu modem (sinyal analog) , jaringan telepon 3. Sistem Transmisi; dapat berupa transmisi 1 atau 2 arah (sebagai media komunikasi)

Lanjutan (3) 4. Receiver; menerima sinyal dari sistem transmisi yg masih dalam bentuk kode khusus (biasanya belum bisa dikenali perangkat destination/tujuan ). Receiver : mengubah pengkodekan oleh transmitter supaya bisa dikenali oleh perangkat destination. Misalkan: Jaringan telepon (sinyal analog) -> modem (bit digital) -> komputer tujuan 5. Destination; penerima data akhir. Ex: komputer, telepon, dll.

Konsep Komdat 1. Komunikasi data adalah Transmisi data elektronik melalui beberapa media (Electronic Data Interchange). Media tersebut dapat berupa media kabel ataupun wireless. 2. Sistem yang memungkinkan terjadinya transmisi data disebut Jaringan Komunikasi Data. Jaringan Komunikasi data merupakan komponen penting bagi peradaban masyarakat abad ini, yaitu peradaban yang didominasi oleh komputer dan yang menjadikan informasi sebagai komoditas utama.

Lanjutan (2) 3. Jaringan adalah (1) seri atau deretan dari beberapa point “node” yang saling berhubungan (Gunadarma, 1993) (2) deretan dari beberapa point atau node yang dihubungkan oleh saluran komunikasi (3) Jaringan komputer (Jaringan Komunikasi Data) adalah kumpulan komputer, printer dan peralatan lainnya yang saling terhubung. Informasi dan data bergerak melalui media transmisi sehingga memungkinkan pengguna jaringan komputer dapat saling bertukar dokumen data (Dian Ardiyansah, www. ilmukomputer. com)

Lanjutan (3) 4. Kumpulan jaringan komunikasi data dan orang yang mengirim, menerima serta mengelola dan mengendalikan jaringan, membentuk sistem komunikasi data

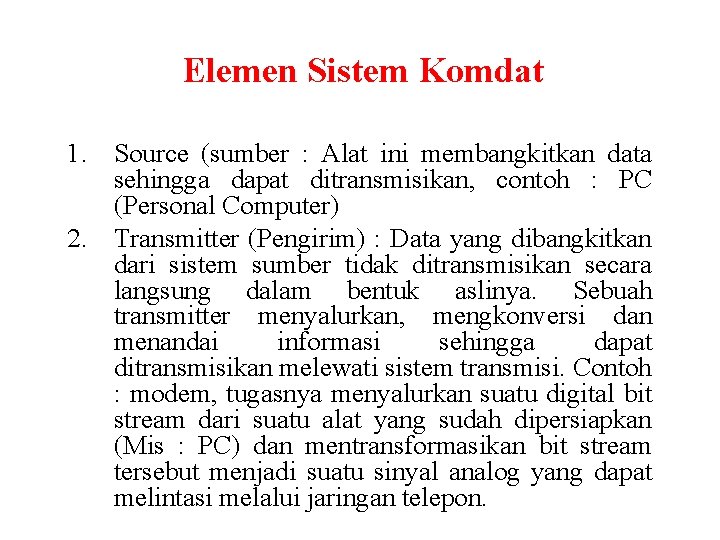

Elemen Sistem Komdat 1. Source (sumber : Alat ini membangkitkan data sehingga dapat ditransmisikan, contoh : PC (Personal Computer) 2. Transmitter (Pengirim) : Data yang dibangkitkan dari sistem sumber tidak ditransmisikan secara langsung dalam bentuk aslinya. Sebuah transmitter menyalurkan, mengkonversi dan menandai informasi sehingga dapat ditransmisikan melewati sistem transmisi. Contoh : modem, tugasnya menyalurkan suatu digital bit stream dari suatu alat yang sudah dipersiapkan (Mis : PC) dan mentransformasikan bit stream tersebut menjadi suatu sinyal analog yang dapat melintasi melalui jaringan telepon.

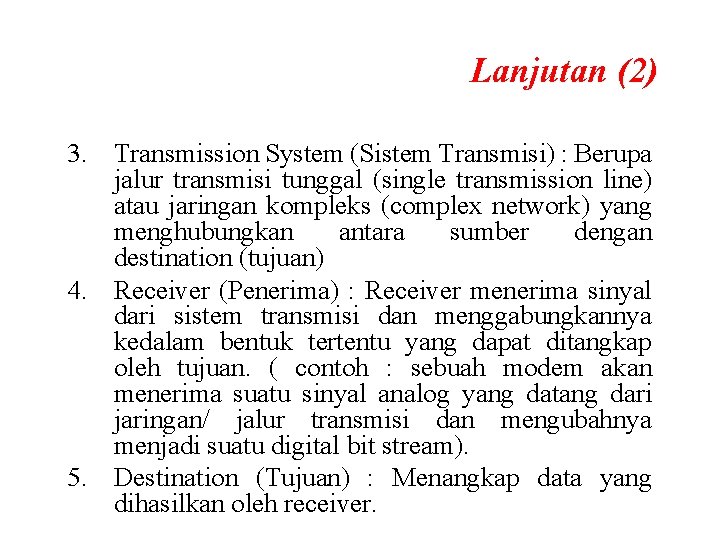

Lanjutan (2) 3. Transmission System (Sistem Transmisi) : Berupa jalur transmisi tunggal (single transmission line) atau jaringan kompleks (complex network) yang menghubungkan antara sumber dengan destination (tujuan) 4. Receiver (Penerima) : Receiver menerima sinyal dari sistem transmisi dan menggabungkannya kedalam bentuk tertentu yang dapat ditangkap oleh tujuan. ( contoh : sebuah modem akan menerima suatu sinyal analog yang datang dari jaringan/ jalur transmisi dan mengubahnya menjadi suatu digital bit stream). 5. Destination (Tujuan) : Menangkap data yang dihasilkan oleh receiver.

Komdat § Konsep komunikasi data: Sinyal Digital Source/ Sumber Transmiter Sumber Data Sinyal Digital Sinyal Analog System Tansmisi Receiver Sinyal Analog Destination/ Tujuan Akhir Gambar Penyederhanaan konsep komunikasi data

Lanjutan (2) § Diasumsikan : Data/Informasi yang akan dikirimkan adalah “kuliah diliburkan”. Informasi dikirimkan melalui jalur internet. Jika: 1. Source adalah personal computer (PC). 2. Transmitter adalah modem internet 3. Sistem Transmisi adalah jalur telkom 4. Receiver adalah modem internet 5. Destination adalah personal computer (PC).

Lanjutan (3) § Maka komunikasi datanya sbb : PC pengirim (source) mengirim pesan melalui keyboard (dalam bentuk bit digital). PC mengirim data tersebut ke saluran transmisi yg sebelumnya diubah dulu menjadi data analog oleh transmitter. Sinyal yg bergerak disaluran transmisi kadang melemah karena adanya redaman dibagian 2 tertentu sehingga perlu adanya penguatan agar sinyal bisa sampai ke receiver. Receiver akan mencoba membaca data yg diterima. Jika data bisa dibaca maka data akan disampaikan ke destination. Jika tidak bisa dibaca maka receiver akan memberikan info kepada pengirim untuk mengirim ulang datanya, sehingga konsep “free error” bisa terpenuhi.

Fungsi Sistem Komdat yang Efektif : 1. Memberikan informasi kepada orang yang tepat dengan tepat waktu 2. Memberikan informasi data terbaru (up-todate) 3. Memungkinkan orang yang berada pada lokasi geografis berbeda dapat saling berkomunikasi

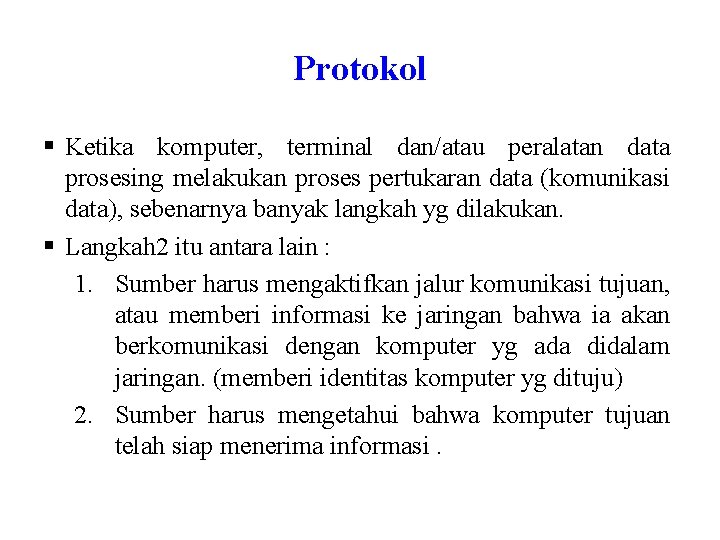

Protokol § Ketika komputer, terminal dan/atau peralatan data prosesing melakukan proses pertukaran data (komunikasi data), sebenarnya banyak langkah yg dilakukan. § Langkah 2 itu antara lain : 1. Sumber harus mengaktifkan jalur komunikasi tujuan, atau memberi informasi ke jaringan bahwa ia akan berkomunikasi dengan komputer yg ada didalam jaringan. (memberi identitas komputer yg dituju) 2. Sumber harus mengetahui bahwa komputer tujuan telah siap menerima informasi.

Lanjutan (2) 1. Ketika file/data dikirimkan, maka penerima harus mampu menampung dan mengendalikan sistem penerimaannya secara tepat dan sesuai dengan urutan datanya. 2. Jika format data komputer sumber tidak sama dg komputer tujuan maka salahsatu harus bisa melakukan konversi data atau penerjemahan sehingga komunikasi dapat terjadi. § Dari fakta diatas, Kesimpulannya adalah: 1. Harus ada kontrol sistem yg mengendalikan proses perpindahan data tersebut. 2. Proses kontrol komunikasi antar komputer atau jaringan komputer ini diperlukan satu konsep yaitu : “protokol” (termasuk didalamnya pemahaman tentang arsitektur protokol yg dipakai)

Lanjutan (3) 1. Protokol digunakan untuk berkomunikasi antar entitas dlm sistem yg berbeda. 2. Entitas adl : segala sesuatu yg mempunyai kemampuan mengirim atau menerima informasi. Ex: aplikasi program, sistem manajemen database, fasilitas e-mail, dll. 3. Protokol adl : kumpulan aturan yg telah diorganisasikan dg baik agar 2 entitas dapat melakukan pertukaran data dg keandalan tinggi. 4. Kunci pokok suatu protokol terdiri dari 3, yaitu : a. Syntax; format data b. Semantic; kontrol informasi dan pengendali kesalahan c. Timing; penguasaan kecepatan & urutan transmisi data

Model Protokol 1. Komunikasi data dlm jaringan merupakan proses yg sangat kompleks. Oleh karena itu diperlukan suatu struktur protokol model. 2. Struktur protokol model yg paling tepat adl dg cara menyusun menjadi sejumlah lapisan (layer) layanan yg akan membagi proses komunikasi data menjadi unit 2 kecil. 3. Saat ini terdapat 2 model protokol jaringan yg populer, yaitu : OSI (Open Systems Interconnection) dan TCP (Transmission Control Protocol) /IP

Lanjutan (2) § Model OSI (Open System Interconnection) 1. Dikembangkan oleh ISO (International Organization for Standarization). 2. Dalam model OSI, protokol dibagi menjadi 7 lapis (layer) layanan. 3. Setiap layer melaksanakan tugas tertentu; yg pada prinsipnya layer yg lebih rendah bertugas untuk melayani layer yg lebih tinggi. 4. Perubahan yg terjadi pada masing 2 layer tdk akan mempengaruhi layer yg lain.

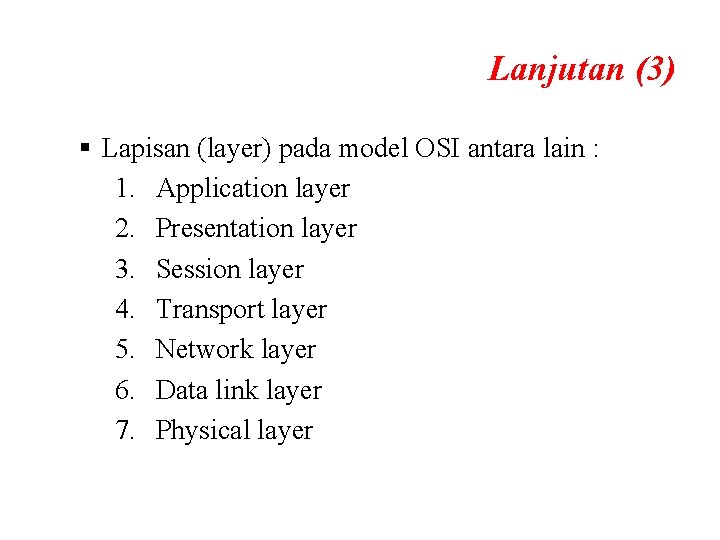

Lanjutan (3) § Lapisan (layer) pada model OSI antara lain : 1. Application layer 2. Presentation layer 3. Session layer 4. Transport layer 5. Network layer 6. Data link layer 7. Physical layer

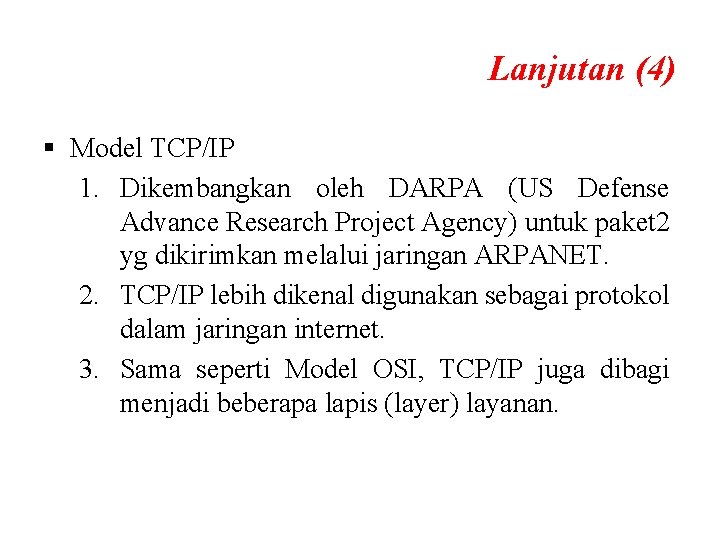

Lanjutan (4) § Model TCP/IP 1. Dikembangkan oleh DARPA (US Defense Advance Research Project Agency) untuk paket 2 yg dikirimkan melalui jaringan ARPANET. 2. TCP/IP lebih dikenal digunakan sebagai protokol dalam jaringan internet. 3. Sama seperti Model OSI, TCP/IP juga dibagi menjadi beberapa lapis (layer) layanan.

Lanjutan (5) § Lapisan (layer) pada model TCP/IP antara lain : 1. Application layer 2. Transport layer 3. Network layer 4. Physical layer

ARPANET 1. ARPANET (Advanced Research Project Agency Network) adalah jaringan komputer yang dibuat oleh ARPA (Advanced Research Project Agency) dari Departemen Pertahanan Amerika Serikat pada tahun 1969 2. ARPANET difungsikan sebagai sarana percobaan teknologi jaringan komputer terbaru pada zamannya, seperti teknologi packet switching dan menjadi permulaan berdirinya Internet yang ada sekarang. 3. Network Control Protocol (NCP) merupakan protokol jaringan standar pertama pada ARPANET. NCP disempurnakan diluncurkan pada Desember 1990 oleh Network Working Group (NWG), dipimpin oleh Steve Crocker
