Pendimensian dan Evaluasi Kinerja Jaringan Telekomunikasi Jaringan bebas
Pendimensian dan Evaluasi Kinerja Jaringan Telekomunikasi • Jaringan bebas rugi • Ruting • Pendimensian dan optimasi jaringan • Evaluasi NNGOS dengan metoda Gaudreau • Parameter kinerja EL 372 Rekayasa Trafik 1
2 Jaringan bebas rugi (Closs) • Jaringan yang memberikan keadaan bahwa setiap saluran masuk yang menginginkan saluran keluar selalu dapat mencapai (menduduki) setiap saluran keluar yang bebas dan selalu ada saluran bebas EL 372 Rekayasa Trafik

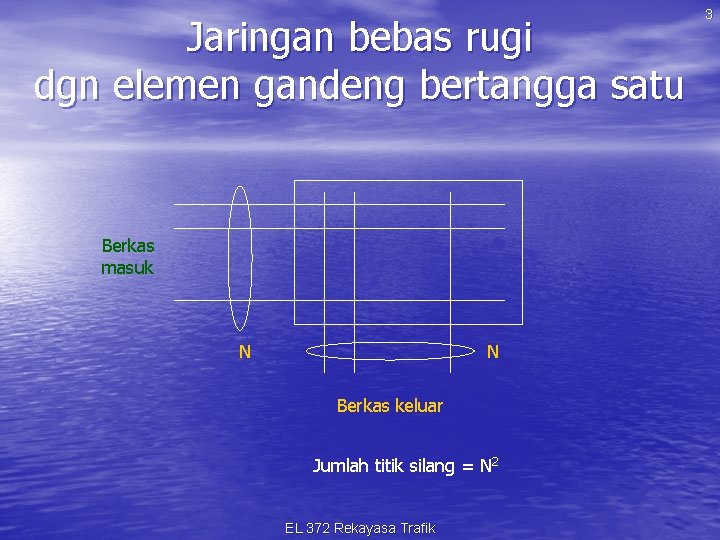

Jaringan bebas rugi dgn elemen gandeng bertangga satu Berkas masuk N N Berkas keluar Jumlah titik silang = N 2 EL 372 Rekayasa Trafik 3
Jaringan bebas rugi dgn elemen gandeng bertangga dua Switch A Switch B n 1 n N 1 n Ada sebanyak n 2. m titik silang Ada sebanyak n. p. k titik silang p N n N = kn N = mp k n 4 m n Jumlah titik silang pada switch A = n 2. m. k p Jumlah titik silang pada switch B = n. p. k. m Lebih banyak Dari pada satu tingkat Jumlah titik silang total = n 2. m. k + n. p. k. m = kn(nm)+kn(pm) = N. n. m + N 2 Agar terbentuk jaringan bebas rugi, maka N saluran masuk dari switch A harus dapat dihubungkan/disambungkan ke N saluran keluar dari switch B Gambar di atas memperlihatkan cara mendapatkan jaringan bebas rugi dengan elemen gandeng bertingkat dua EL 372 Rekayasa Trafik
Jaringan bebas rugi dgn elemen gandeng bertangga tiga n A 1 1 1 n A 2 n 1 1 1 2 n Ak k 1 1 m 1 C 1 n 1 1 1 1 1 2 1 1 C 2 2 1 n 1 k Ck Switch B Switch C Switch A • Akan ditinjau keadaan-keadaan yang memberikan kemungkinan terdapatnya hubungan antara 1 saluran masuk tertentu di switch A (kita sebut S) dengan satu saluran keluar tertentu di switch C (kita sebut D) yang masih bebas EL 372 Rekayasa Trafik 5
6 Jaringan bebas rugi dgn elemen gandeng bertangga tiga (2) • Keadaan 1 – Dari n saluran masuk di salah satu switch A (misalnya A 1), (n-1) saluran sudah sibuk, tinggal S yang akan menghubungi D (misalnya di C 1) – Dari n saluran keluar di switch C 1, (n-1) saluran sudah sibuk, tinggal D yang masih bebas dan akan dihubungi S – Salah satu kasus : (n-1) saluran yang sibuk di switch A 1 tersebut berhubungan dengan (n-1) saluran yang sibuk di switch C 1 – Dalam keadaan ini, S hanya dapat berhubungan dengan D bila ada switch B ke n. Berarti jumlah switch B adalah sebanyak n (kalau tidak disediakan switch B yang ken, S tak dapat menghubungi D) D S A 1 C 1 n (n-1) 1 n-1 EL 372 Rekayasa Trafik n-1
Jaringan bebas rugi dgn elemen gandeng bertangga tiga (3) 7 • Keadaan 2 – Dari (n-1) saluran masuk yang sibuk di switch A 1, (n-2) saluran berhubungan dengan (n-2) saluran keluar di switch C 1 dan 1 saluran berhubungan dengan 1 saluran bukan dari switch C 1 – Dari (n-1) saluran keluar yang sibuk di switch C 1, (n-2) saluran berhubungan dengan (n-2) saluran masuk di switch A 1 dan 1 saluran berhubungan dengan 1 saluran bukan dari switch A 1 D S A 1 n+1 n-2 C 1 (n-1) Jumlah switch B = n+1 n-2 Ak 1 n-2 n Ck n EL 372 Rekayasa Trafik
Jaringan bebas rugi dgn elemen gandeng bertangga tiga (4) 8 • Keadaan 3 (the worst) – Dari (n-1) saluran masuk yang sibuk di switch A 1 maupun di C 1, tak ada yang dipakai untuk hubungan antara switch A 1 dengan switch C 1 D S A 1 C 1 2 n-1 (n-1) n-1 n-1 Ak n n Ck n 2 n-2 EL 372 Rekayasa Trafik
Jaringan bebas rugi dgn elemen gandeng bertangga tiga (5) 9 • Jadi untuk memperoleh jaringan bebas rugi, jumlah saluran keluar di tiap switch A harus paling sedikit sebesar (2 n-1). Hal ini berarti jumlah switch B juga sebanyak (2 n-1) Switch A Switch B Switch C 1 1 1 n (2 n-1) N k n n (2 n-1) m=2 n-1 N k n • Jumlah titik silangnya : • X 3(N, n)=2 kn(2 n-1)+mk 2=(2 n-1)(2 N+k 2)=(2 n-1)N(2+(N/n 2)) ; dimana N=kn Untuk harga N tertentu, jumlah titik silang tergantung atas jumlah saluran per switch A (=n) EL 372 Rekayasa Trafik
Jaringan bebas rugi dgn elemen gandeng bertangga tiga (6) • Mencari jumlah titik silang minimum X 3(N, n)/ n=0, jadi 2 n 3 – Nn + N = 0; sehingga N = 2 n 3/(n-1) 2 n 2 (untuk n besar) • Ambil harga n=(N/2)1/2, maka jumlah titik silang total : X[N, (N/2)1/2]=[2(N/2)1/2 -1]. N. [2+{N/(N/2)}]={2(N/2)1/2 -1}4 N =2. (2 N)3/2 EL 372 Rekayasa Trafik 10
11 Jaringan bebas rugi umum • Jaringan bebas rugi 5 tingkat dapat dibuat dengan cara mengganti setiap switch B (dari jaringan bebas rugi 3 tingkat) dengan jaringan bebas rugi 3 tingkat BCD Switch A Switch BCD Switch E 1 1 1 n (2 n-1) N k n (2 n-1) m=2 n-1 N k n n EL 372 Rekayasa Trafik
Jaringan bebas rugi umum (2) Switch B Switch C Switch D 1 12 n 1 k 1 2 n 1 -1 k 1 n 1 k k • Jumlah switch B =k 1, saluran masuknya=n 1, maka k=k 1. n 1; saluran keluar • • switch B = (2 n 1 -1) D-E simetris dengan B-A, dan tiap switch C memiliki saluran masuk k 1 dan saluran keluar k 1 Maka setiap switch BCD mempunyai titik silang sebesar (2 n 1 -1). k. (2+(k/(n 1)2)) EL 372 Rekayasa Trafik
Jaringan bebas rugi umum (3) Switch A Switch BCD Switch E 1 1 1 n (2 n-1) N k n (2 n-1) 2 n-1 13 N k n • Jumlah titik silang total jaringan bebas rugi 5 tingkat n – X 5(N, n, n 1)=2 kn(2 n-1)+(2 n-1) (2 n 1 -1). k. (2+(k/(n 1) 2) =(2 n-1){2 N+[(2 n 1 -1)N/n][2+(N/n. n 12)]} • Untuk memperoleh nilai minimumnya digunakan persamaan X 5/ n= X 5/ n 1=0 ; dari sini akan diperoleh harga-harga n dan n 1 yang memberikan X (titik silang) yang minimum EL 372 Rekayasa Trafik
14 Routing • Kinerja jaringan tergantung pada faktor : – Konfigurasi jaringan – Trafik yang ditawarkan – Metoda manajemen jaringan EL 372 Rekayasa Trafik
15 • Definisi ruting – Proses pencarian jalan yang bebas di jaringan bagi suatu panggilan untuk disambungkan dari asal ke tujuan • Ruting berisi penentuan : – Aturan pencarian jalan yang dapat dipakai bagi suatu hubungan panggilan dari asal-tujuan – Pemilihan jalan yang akan dipakai dari jalan yang tersedia atau penentuan ketidakberhasilan suatu panggilan bila tak ada lagi jalan yang dapat dipakai – Apakah hubungan akan diadakan atau tidak pada jalan yang tersedia EL 372 Rekayasa Trafik
16 Macam-macam ruting • Suatu panggilan yang datang memiliki kemungkinan untuk memilih satu dari beberapa jalan yang tersedia • Ada dua cara memilih jalan – Secara berurutan (sequence) • Dikenal sebagai alternate routing – Menurut “harga” dari jalan • Harga bisa tetap (fixed), tetapi biasanya dihitung dari hasil pengamatan beberapa komponen (kondisi) jaringan • Dikenal sebagai adaptive routing EL 372 Rekayasa Trafik
17 Fixed alternate routing • Bentuk ruting paling tua • Contoh T A O Sentral asal (Origin) • Kemungkinan urutan jalan – – OD OACD OATCD • Bila OD sibuk, coba OAD • Bila OD dan AD sibuk, coba OACD • Bila OD, AD dan AC sibuk, coba OATCD EL 372 Rekayasa Trafik C D Sentral tujuan (Destination)
18 T A O Sentral asal (Origin) C D Sentral tujuan (Destination) • Tempat panggilan hilang (loss), tergantung pada sistem pengendalian penyambungan yang dipakai. Misalkan dipakai Succesive Office Control (SOC) – Misalkan OD, AD, dan CD sibuk, sedangkan OA dan AC bebas, maka panggilan yang sudah sampai di C akan hilang – Misalkan OD, AC, dan TC sibuk, sedangkan AT bebas, maka panggilan yang sudah sampai di T akan hilang EL 372 Rekayasa Trafik
19 • Alternate routing dapat pula dinamis – Urutan pilihan berubah-ubah • Alternate routing yang dinamis dan menentukan rute berdasarkan kondisi menjadi adaptive routing • Tetapi alternate routing yang dinamis belum tentu adaptive routing EL 372 Rekayasa Trafik
Fixed Hierarchical Routing (FHR) • Karena sentral memiliki hirarki T 1 T 2 S 1 S 2 P 1 P 2 SL 1 SL 2 • Jalan yang dapat dipilih : P 1 -P 2, P 1 -S 2 -P 2, P 1 -S 1 • P 2, P 1 -S 2 -P 2, P 1 -S 1 -T 2 -S 2 -P 2, P 1 -S 1 -T 1 -S 2 P 2, P 1 -S 1 -T 2 -S 2 -P 2 Keuntungan : tidak ada loop cycle EL 372 Rekayasa Trafik 20
Dynamic Non-Hierarchical Routing (DNHR) • Tiap sentral sama derajatnya (tidak ada hirarki) • Suatu berkas dapat sebagai High Usage (HU) bagi aliran trafik tertentu, • • sekaligus dapat menjadi Final Choice/Last Choice route (FC/LC) bagi aliran trafik lain Jalan alternatenya dapat terdiri dari 2 atau 3 link seri Dengan membatasi link untuk alternate route hanya 2 potong secara seri, maka dijamin tidak ada loop cycle (tak ada sentral yang dilalui sampai 2 kali atau lebih) dan tidak begitu peka terhadap beban lebih C C B B A A O T D O EL 372 Rekayasa Trafik D 21
Dynamic Non-Hierarchical Routing (DNHR) (2) • Kedinamisan DNHR ditunjukkan oleh : pilihan • urutan ruting berubah berdasarkan besar trafik yang diperoleh dari prakiraan (secara off-line). Harga trafik yang didapat dari prakiraan tersebut berubah-ubah, sehingga dipakai untuk merubah urutan pilihan ruting. Bila cara prakiraan trafik tersebut berdasarkan kondisi jaringan dan updte cycle-nya cukup pendek, maka ruting dinamis ini disebut juga adaptive routing Cara pengaturan Crank Back – Panggilan yang sudah sampai ke sentral tertentu dapat dikembalikan ke sentral sebelumnya karena jalan seterusnya mendapat blocking, kemudian panggilan mencari jalan lain dari sentral sebelumnya tersebut EL 372 Rekayasa Trafik 22
Path Loss Sequence (PLS) • GRAPH yang digunakan untuk menggambarkan ruting dan • sekaligus pengendalian penyambungannya Contoh : suatu gambar jaringan yang hanya dilengkapi dengan informasi ruting berupa garis panah A 1 B 2 3 EL 372 Rekayasa Trafik 4 23
Path Loss Sequence (PLS) (2) • PLS untuk pasangan O-D : 1 -2 A B 1 2 3 4 2 1 A 2 L L EL 372 Rekayasa Trafik 24

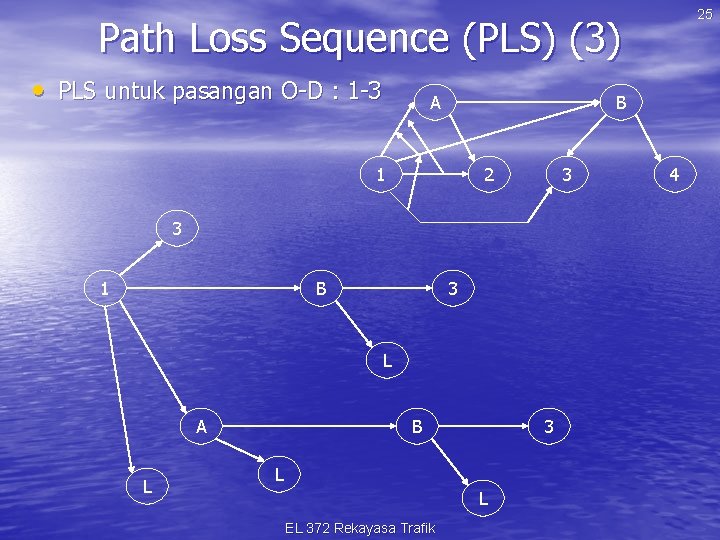

25 Path Loss Sequence (PLS) (3) • PLS untuk pasangan O-D : 1 -3 A B 1 2 3 3 1 B 3 L A L B 3 L L EL 372 Rekayasa Trafik 4
26 Path Loss Sequence (PLS) (4) • PLS untuk pasangan O-D : 1 -4 A B 1 1 2 B 3 4 L A L B 4 L L EL 372 Rekayasa Trafik 4
Pengendalian penyambungan • Proses pentransferan panggilan dan letak loss yang terjadi • Bil diperoleh berkas saluran yang bebas, panggilan bisa • langsung ditransfer ke sentral berikutnya atau menunggu informasi berikutnya tentang ada atau tidaknya jalan bebas seterusnya conditional selection Macam-macam pengendalian penyambungan – Succesive Office Control (SOC) • Pada tiap sentral terdapat kemungkinan terjadinya loss (trafik hilang) • Pengendalian penyambungan selalu ditransfer ke sentral berikutnya – Originating Office Control (OOC) • Kemungkinan trafik hilang hanya di sentral 1 (originating office) dari pasangan O-D – OOC dengan Spill Forward (OOC dengan pelimpahan ke depan) • Selain sentral asal, masih terdapat beberapa sentral lainnya (tidak semuanya) yang dapat memberikan cabang loss EL 372 Rekayasa Trafik 27
Pengendalian penyambungan (2) • Contoh PLS untuk OOC dengan Spill Forward – O-D : 1 -2 2 1 A L EL 372 Rekayasa Trafik 2 28
Pengendalian penyambungan (3) • Contoh PLS untuk OOC dengan Spill Forward – O-D : 1 -3 3 1 B 3 L A B L 3 L EL 372 Rekayasa Trafik 29
30 Pengendalian penyambungan (4) • Contoh PLS untuk OOC dengan Spill Forward – O-D : 1 -4 1 B 4 L A B L 4 L EL 372 Rekayasa Trafik
Influence Graph • Penggambaran jaringan dengan graph selain dapat • menunjukkan ruting dan pengendalian penyambungan, juga dapat digunakan untuk melihat ada tidaknya loop Contoh suatu jaringan di bawah ini B C D O A EL 372 Rekayasa Trafik 31
Influence Graph (2) • PLS (SOC) untuk O-D O D B D L L C D B L D L EL 372 Rekayasa Trafik 32
Influence Graph (3) • PLS (SOC) untuk O-D dimodifikasi supaya ada loop O D C Dengan gambar PLS ini sulit untuk melihat adanya loop D L L B D O L EL 372 Rekayasa Trafik D 33
34 Influence Graph (4) • Pasangan O-D tanpa loop O, D O, B B, D O, C C, D C, B • Pasangan O-D dengan loop O, D O, C C, D C, B EL 372 Rekayasa Trafik B, O B, D
