PENDEKATANMETODOL OGI PERANCANGAN SISTEM PERTEMUAN KE2 PENDEKATAN DALAM

PENDEKATAN/METODOL OGI PERANCANGAN SISTEM PERTEMUAN KE-2

PENDEKATAN DALAM PERANCANGAN SISTEM 1. PERANCANGAN SISTEM TERSTRUKTUR (STRUCTURED ANALISYS AND DESIGN / SSAD) 2. PERANCANGAN SISTEM ANALYSISAND DESIGN / OOAD) BERORIENTASI OBJEK(OBJECT-ORIENTED

PERANCANGAN SISTEM TERSTRUKTUR (STRUCTURED ANALISYS AND DESIGN / SSAD) • METODE INI DIPERKENALKAN PADA TAHUN 1970, YANG MERUPAKAN HASIL TURUNAN DARI PEMROGRAMAN TERSTRUKTUR. METODE PENGEMBANGAN DENGAN METODE TERSTRUKTUR INI TERUS DIPERBAIKI SAMPAI AKHIRNYA DAPAT DIGUNAKAN DALAM DUNIA NYATA. • PERANCANGAN TERSTRUKTUR MERUPAKAN AKTIVITAS MENTRANSFORMASIKAN HASIL ANALISIS KEDALAM SUATU PERENCANAAN UNTUK DAPAT DIIMPLEMENTASIKAN (DIOTOMASIKAN). PENDEKATAN TERSTRUKTUR DILENGKAPI DENGAN ALAT-ALAT (TOOLS) DAN TEKNIK-TEKNIK (TECHNIQUES) YANG DIBUTUHKAN DALAM PENGEMBANGAN SISTEM, SEHINGGA HASIL AKHIR DARI SISTEM YANG DIKEMBANGKAN AKAN DIPEROLEH SISTEM YANG STRUKTURNYA DIDEFINISIKAN DENGAN BAIK DAN JELAS.

CIRI-CIRI UTAMA PENDEKATAN TERSTRUKTUR q MERANCANG BERDASAR MODULARISASI ADALAH PROSES YANG MEMBAGI SUATU SISTEM MENJADI BEBERAPA MODUL YANG DAPAT BEROPERASI SECARA INDEPENDEN q BEKERJA DENGAN PENDEKATAN TOP-DOWN DIMULAI DARI LEVEL ATAS (SECARA GLOBAL) KEMUDIAN DIURAIKAN SAMPAI TINGKAT MODUL (RINCI) q DILAKUKAN SECARA ITERASI DENGAN ITERASI AKAN DIDAPAT HASIL YANG LEBIH BAIK, TERLALU BANYAK ITERASI JUGA AKAN MENURUNKAN HASILNYA DAN MENUNJUKKAN BAHWA TAHAP SEBELUMNYA TIDAK DILAKUKAN DENGAN BAIK q KEGIATAN DILAKUKAN SECARA PARAREL PENGEMBANGAN SUBSISTEM-SUBSISTEM DAPAT DILAKUKAN SECARA PARAREL, SEHINGGA AKAN MEMPERPENDEK WAKTU PENGEMBANGAN SISTEM

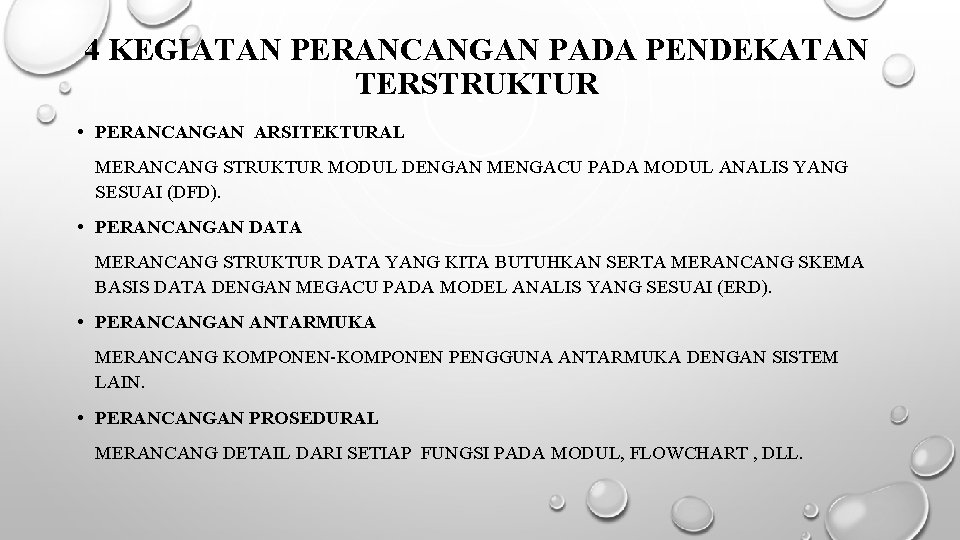

4 KEGIATAN PERANCANGAN PADA PENDEKATAN TERSTRUKTUR • PERANCANGAN ARSITEKTURAL MERANCANG STRUKTUR MODUL DENGAN MENGACU PADA MODUL ANALIS YANG SESUAI (DFD). • PERANCANGAN DATA MERANCANG STRUKTUR DATA YANG KITA BUTUHKAN SERTA MERANCANG SKEMA BASIS DATA DENGAN MEGACU PADA MODEL ANALIS YANG SESUAI (ERD). • PERANCANGAN ANTARMUKA MERANCANG KOMPONEN-KOMPONEN PENGGUNA ANTARMUKA DENGAN SISTEM LAIN. • PERANCANGAN PROSEDURAL MERANCANG DETAIL DARI SETIAP FUNGSI PADA MODUL, FLOWCHART , DLL.

TOOLS PENDEKATAN PERANCANGAN TERSTRUKTUR 1. DFD (DATA FLOW DIAGRAM ) 2. KAMUS DATA 3. ENTITY RELATIONSHIP DIAGRAM (ERD) 4. STATE TRANSITION DIAGRAM (STD).

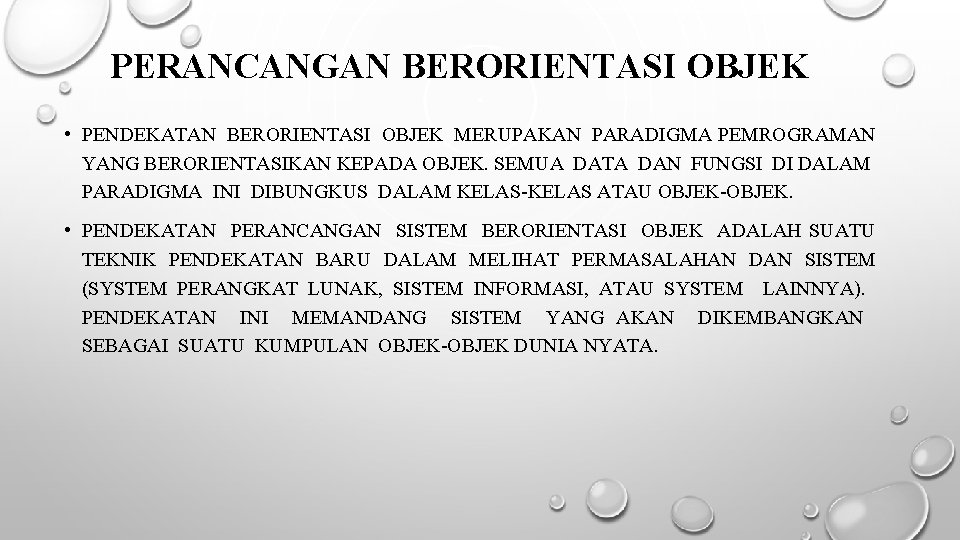

PERANCANGAN BERORIENTASI OBJEK • PENDEKATAN BERORIENTASI OBJEK MERUPAKAN PARADIGMA PEMROGRAMAN YANG BERORIENTASIKAN KEPADA OBJEK. SEMUA DATA DAN FUNGSI DI DALAM PARADIGMA INI DIBUNGKUS DALAM KELAS-KELAS ATAU OBJEK-OBJEK. • PENDEKATAN PERANCANGAN SISTEM BERORIENTASI OBJEK ADALAH SUATU TEKNIK PENDEKATAN BARU DALAM MELIHAT PERMASALAHAN DAN SISTEM (SYSTEM PERANGKAT LUNAK, SISTEM INFORMASI, ATAU SYSTEM LAINNYA). PENDEKATAN INI MEMANDANG SISTEM YANG AKAN DIKEMBANGKAN SEBAGAI SUATU KUMPULAN OBJEK-OBJEK DUNIA NYATA.

KARAKTERISTIK ATAU SIFAT PENDEKATAN BERORIENTASI OBJEK • ABSTRAKSI YAITU PRINSIP UNTUK MEREPRESENTASIKAN DUNIA NYATA YANG KOMPLEKS MENJADI SATU BENTUK MODEL YANG SEDERHANA DENGAN MENGABAIKAN ASPEK-ASPEK LAIN YANG TIDAK SESUAI DENGAN PERMASALAHAN. • ENKAPSULASI YAITU PEMBUNGKUSAN ATRIBUT DATA DAN LAYANAN (OPERASI-OPERASI) YANG DIPUNYAI OBJEK. • PEWARISAN (INHERITANCE) YAITU MEKANISME YANG MEMUNGKINKAN SATU OBJEK MEWARISI SEBAGIAN ATAU SELURUH DEFINISI DAN OBJEK LAIN SEBAGAI BAGIAN DIRINYA.

• REUSABILITY YAITU PEMANFAATAN KEMBALI OBJEK YANG SUDAH DIDEFINISIKAN UNTUK SUATU PERMASALAHAN PADA PERMASALAHAN LAINNYA YANG MELIBATKAN OBJEK TERSEBUT. • GENERALISASI DAN SPESIALISASI YAITU MENUNJUKKAN HUBUNGAN ANTARA KELAS DAN OBJEK YANG UMUM DENGAN KELAS DAN OBJEK YANG KHUSUS. • KOMUNIKASI ANTAR OBJEK YAITU DILAKUKAN LEWAT PESAN YANG DIKIRIM DARI SATU OBJEK KE OBJEK LAINNYA. • POLYMORPHISM YAITU KEMAMPUAN SUATU OBJEK UNTUK DIGUNAKAN DIBANYAK TUJUAN YANG BERBEDA DENGAN NAMA YANG SAMA, SEHINGGA MENGHEMAT BARIS PROGRAM.

TOOLS PENDEKATAN BERORIENTASI OBJEK 1. RATIONAL UNIFIED PROCESS (RUP) (RATIONAL SOFTWARE –IBM 2003) 2. FUSION (COLEMAN 1994) 3. STS DEVELOPMENT METHOD 3 (ADM 3) (FIRESMITH 1993) 4. BERARD’SOBJECT-ORIENTED DESIGN (BERARD 1991) 5. BOOCH’SOBJECT-ORIENTED DESIGN (BOOCH 1983, 1991) 6. COAD AND YOURDON’SOBJECT –ORIENTED ANALYSIS (COAD & YOURDON 1989) 7. COAD AND YOURDON’SOBJECT-ORIENTED ANALYSIS (OOA) (COAD & YOURDON 1991) 8. JACOBSON’SOBJECTORY (JACOBSON & LINSTROM 1992) 9. RUMBAUGH’S OBJECT MODELLING TECHNIQUE (OMT) (RUMBAUGH ET AL. 1991) 10. OBJECT-ORIENTED SYSTEM ANALYSIS (OOA) (SHLAER & MELLOR 1988)

PERBEDAAN PENDEKATAN TERSTRUKTUR DAN PENDEKATAN BERORIENTASI OBJEK Pendekatan Terstruktur Pendekatan Berorientasi objek Dikenal dengan (Structured Analisys and Design/SSAD) Dikenal dengan (Object-oriented Analysis and Design / OOAD) Pendekatan Fungsional Pendekatan Objek Dekomposisi permasalahan dilakukan berdasarkan fungsi atau proses secara hirarki, mulai dan konteks sampai proses-proses yang paling kecil Dekomposisi Permasalahan dilakukan berdasarkan objek-objek yang ada dalam sistem SSAD lebih sulit digunakan dalam pembangunan sistem OOAD lebih mudah digunakan dalam pembangunan sistem Pada SSAD tidak Fokus pada Coding Pada OOAD lebih fokus pada coding Pada SSAD menekankan pada kinerja tim Pada OOAD tidak menekankan pada kinerja tim

Terima Kasih
