Object Oriented Programming Konsep awal programming (Basic) dengan kekuatan GOTO statement Bahasa pemrograman terstruktur

Object Oriented Programming Konsep awal programming (Basic) dengan kekuatan GOTO statement Bahasa pemrograman terstruktur (procedural Language) , menghilangkan kelemahan GOTO konsep programming tidak terstruktur Contoh: Pascal, Basic, FORTRAN, COBOL, C++, dll Object Oriented Programming, yang mengarah ke konsep object - Diperkenalkan pertama kali oleh bahasa SIMULA 67 - Masih berbasiskan Text, dimana program harus dibuat dengan mengetik serangkaian perintah - Bahasa Pemrograman lain : Smalltalk, Clipper 5. 2, Java, Prolog, dll Visual Object Oriented Programming - memakai konsep GUI (Graphical User Interface) - Diperkenalkan pertama kali pada tahun 1991 oleh Microsoft dengan mengeluarkan Visual Basic

 • - Bahasa pemrograman lain : Visual C++ (Dikembangkan dari bahasa C )

• - Bahasa pemrograman lain : Visual C++ (Dikembangkan dari bahasa C ) Visual foxpro 3. 0 (Dikembangkan dari bahasa Foxpro ) Visual objects Power Builder CORBA (Common Object Request Broker Architecture) Visual dbase 5. 5 ( Dikembangkan dari bahasa dbase ) Visual basic (Dikembangkan dari bahasa BASIC ) Borland delphi ) CA Clipper 5. 3 dot NET dll ( Dikembangkan dari bahasa PASCAL ( Dikembangkan dari bahasa clipper )

 • Metodologi adalah cara sistematis untuk mengerjakan pekerjaan analis dan desain • Pada

• Metodologi adalah cara sistematis untuk mengerjakan pekerjaan analis dan desain • Pada tahun 1980 Grady Booch membuat sebuah tulisan berjudul “Object-Oriented Design”, dan tahun 1991 membuat sebuah buku yang membahas metode design object oriented yang berjudul “Object Oriented Design”. Buku ini pernah direvisi pada tahun 1993. Buku pertama yang berjudul “Object Oriented System Analysis” dibuat oleh Shlaer dan Mellor pada tahun 1988, dan tahun 1992 diterbitkan jilid 2. Metodologi shlaer dan Mellor ini merupakan metodologi OO yang pertama • Peter Coad telah mengenalkan konsep dasar metode object oriented pada buku-bukunya bersama Yourdon pada tahun 1990 sampai 1991. Metode Coad ini sempat tenar karena menggunakan bahasa pemrograman C++, yang menjadi bahasa pemrograman object oriented yang popular saat itu.

 • Selanjutnya dimulailah era pembuatan buku Analisa dan desain object oriented, diantaranya •

• Selanjutnya dimulailah era pembuatan buku Analisa dan desain object oriented, diantaranya • OMT (Object Modeling Technique) yang diperkenalkan oleh James Rumbaugh tahun 1991. Metode OMT ini mengadopsi dari metode Coad. • Martin-Odell (1992) • OOSE (Object Oriented Software Engineering) yang diperkenalkan Ivar Jacobson tahun 1992. Metode ini menekankan bahwa tahap analisa seharusnya dimulai dengan tool use case daripada dengan tool class model. Sehingga sebuah class dapat dibentuk berdasarkan use case. Teknik ini menjadi sebuah langkah maju dalam analisa object oriented dan telah secara luas dipakai.

 • RDD (Responsibility-Driven Design) yang diperkenalkan oleh Wirfs-Brocks tahun 1990, yang menggunakan bahasa

• RDD (Responsibility-Driven Design) yang diperkenalkan oleh Wirfs-Brocks tahun 1990, yang menggunakan bahasa pemrograman smalltalk • OBA (Object behaviour Analysis) yang diperkenalkan Goldberg dan Rubin tahun 1992, yang menggunakan bahasa pemrograman smalltalk yang tidak sepenuhnya dipublikasikan • BON (Business Object Notation) yang diperkenalkan oleh Walden dan Nerson tahun 1995 • MOSES yang diperkenalkan oleh Henderson-Sellers dan Edwards tahun 1994 • SOMA yang diperkenalkan oleh Graham tahun 1995 yang dipengaruhi oleh metode MOSES.

 • Pada tahun 1994 ada 72 lebih metode object oriented. Masyarakat Object Oriented

• Pada tahun 1994 ada 72 lebih metode object oriented. Masyarakat Object Oriented menyadari bahwa semakin berkembangnya metode ini maka perlu adanya standarisasi. Apalagi ada beberapa metode object oriented yang bergabung, diantaranya : – coleman dan Malan – MOSES dan SOMA – dll – RDD (Responsibility-Driven Design) yang diperkenalkan oleh Wirfs-Brocks tahun 1990, yang menggunakan bahasa pemrograman smalltalk – OBA (Object behaviour Analysis) yang diperkenalkan Goldberg dan Rubin tahun 1992, yang menggunakan bahasa pemrograman smalltalk yang tidak sepenuhnya dipublikasikan – BON (Business Object Notation) yang diperkenalkan oleh Walden dan Nerson tahun 1995 – MOSES yang diperkenalkan oleh Henderson-Sellers dan Edwards tahun 1994 – SOMA yang diperkenalkan oleh Graham tahun 1995 yang dipengaruhi oleh metode MOSES.

 • Pada tahun 1994 ada 72 lebih metode object oriented. Masyarakat Object Oriented

• Pada tahun 1994 ada 72 lebih metode object oriented. Masyarakat Object Oriented menyadari bahwa semakin berkembangnya metode ini maka perlu adanya standarisasi. Apalagi ada beberapa metode object oriented yang bergabung, diantaranya : – coleman dan Malan – MOSES dan SOMA – dll

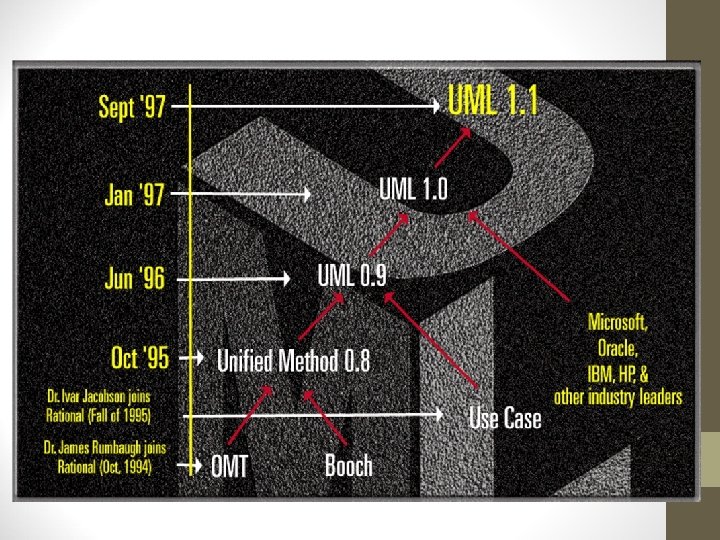

Sejarah UML (Unified Modeling Language) • Pada Oktober 1994, Dr. James Rumbaugh bergabung dengan

Sejarah UML (Unified Modeling Language) • Pada Oktober 1994, Dr. James Rumbaugh bergabung dengan Perusahaan Rational sotware, dimana Grady Booch sudah bekerja disana sebelumnya. Grady Booch mengembangkan Object Oriented Design (OOD) dan Dr. James Rumbaugh mengembangkan Object Modeling Technique (OMT). Duet Mereka pada Oktober 1995 menghasilkan Unified Method versi 0. 8. • Musim gugur 1995 Dr. Ivar Jacobson ikut pula bergabung dengan duet Rumbaugh-Booch, dengan memperkenalkan tool use case. Trio tersebut pada bulan Juni 1996 menghasilkan Unified Modeling Language (UML) versi 0. 9. Sebelumnya Dr. Ivar Jacobson mengembangkan Object Oriented Software Engineering (OOSE)

 • Trio ini mengembangkan Ratinal Unified Process (RUP) • Banyak perusahaan software merasakan

• Trio ini mengembangkan Ratinal Unified Process (RUP) • Banyak perusahaan software merasakan bagaimana pentingnya UML dalam tujuan strategis mereka, sehingga beberapa perusahaan membentuk sebuah konsorsium yang terdiri dari perusahaan-perusahaan seperti • • Microsoft Oracle IBM Hewlett-Packard Intellicorp I-Logix DEC, Digital Equipment Corp. texas instrument

 • Dari konsorsium tersebut pada bulan Januari 1997 lahirlah UML versi 1. 0

• Dari konsorsium tersebut pada bulan Januari 1997 lahirlah UML versi 1. 0 • Pada bulan September 1997 lahirlah UML versi 1. 1, dengan 8 buah diagram, yaitu • • Use case diagram Activity diagram Sequence diagram Collaboration diagram Class diagram Statechart diagram Component diagram Deployment diagram

 • Pada bulan November 1997 sebuah organisasi non profit standarisasi Object Management Group

• Pada bulan November 1997 sebuah organisasi non profit standarisasi Object Management Group (OMG) mengakui UML sebagai sebuah bahasa pemodelan standar untuk aplikasi object oriented. • OMG didirikan pada bulan April 1989 oleh sebelas perusahaan software, dengan kantor pusat di Needham, MA, USA. (www. omg. org) • Pada tahun 1999 lahirlah UML versi 1. 3, menjadi 9 buah diagram, dengan penambahan • Business use case diagram

 • Pada May 2001 lahirlah UML versi 1. 4, menjadi 10 buah diagram,

• Pada May 2001 lahirlah UML versi 1. 4, menjadi 10 buah diagram, dengan penambahan • Object Diagram • Pada tahun 2002 lahirlah UML versi 2. 0, menjadi 13 buah diagram, dengan penambahan dan penggantian yaitu : 1. Use case diagram 2. Activity diagram 3. Sequence diagram 4. Communication Diagram (Collaboration diagram in versi 1. x) 5. Class diagram 6. State Machine Diagram (Statechart diagram in versi 1. x) 7. Component diagram 8. Deployment diagram 9. Composite Structure Diagram 10. Interaction Overview Diagram 11. Object Diagram 12. Package Diagram 13. Timing Diagram

Object Oriented analysis and design concept • Object Adalah “benda”, secara fisik atau konseptual

Object Oriented analysis and design concept • Object Adalah “benda”, secara fisik atau konseptual (orang, hardware, software, dll) • Setiap object memiliki 2 ciri khas yaitu : – Atribut/property/data Ciri khas object (what they have) – Methode/behavior/function Apa yang dapat dilakukan oleh object (what they do) Contoh : Andi Object • Atribut: • - tinggi • - umur • - berat Metode : Jalan, lari , lompat

Class Kumpulan object yang sejenis • Inheritance Adalah penurunan atribut atau methode dari suatu

Class Kumpulan object yang sejenis • Inheritance Adalah penurunan atribut atau methode dari suatu object kepada object lainnya Manusia call Base Object Umur, tinggi, berat Jalan, lari lompat • BAYI call Derive Object • - tinggi, umur, berat • * merangkak • KAKEK • - tinggi, umur, berat • * jalan, tidur, mandi

Modeling with UML versi 2. 0 • Pemodelan dengan UML ada 13 diagram yang

Modeling with UML versi 2. 0 • Pemodelan dengan UML ada 13 diagram yang terbagi menjadi 3 kategori yaitu • Structure diagram Menggambarkan elemen dari spesifikasi yang mengabaikan time • Class diagram • Object diagram • Component Diagram • Deployment Diagram • Composite structure diagram • Package diagram

 • Behavior diagram Menggambarkan cirri-ciri behavior/methode/function dari sebuah system atau business process •

• Behavior diagram Menggambarkan cirri-ciri behavior/methode/function dari sebuah system atau business process • Use case Diagram • Activity Diagram • State Machine Diagram • Interaction diagram Bagian dari behavior diagram yang menggambarkan object interactions • Communication • Interaction Overview • Sequence • Timing

ARTIFACT UML Use-Case Diagram Class Diagram State Diagram Use Case 1 Actor A Actor

ARTIFACT UML Use-Case Diagram Class Diagram State Diagram Use Case 1 Actor A Actor B Use Case 2 Domain Expert <<entity>> Customer name addr receive() withdraw() fetch() send() Use Case 3 Deployment Diagram Class Repository Document. List File. Manager Package Diagram User Interface Definition Collaboration Diagram Document Graphic. File. List Forward Engineering(Code Generation) and Reverse Engineering Component Diagram Source Code edit, compile, debug, link Sequence Diagram Executable System

DIAGRAM-DIAGRAM DI UML Use Case Diagrams Activity Diagrams Scenario Diagrams Sequence Diagrams Scenario Diagrams

DIAGRAM-DIAGRAM DI UML Use Case Diagrams Activity Diagrams Scenario Diagrams Sequence Diagrams Scenario Diagrams Collaboration Diagrams Use Case Diagrams State Diagrams Class Diagrams Model Deployment Diagram State Diagrams Object Diagrams State Diagrams Component Diagrams

9 DIAGRAM UML Class Diagram Object Diagram Component Diagram Deployment Diagram Structural Diagrams Use

9 DIAGRAM UML Class Diagram Object Diagram Component Diagram Deployment Diagram Structural Diagrams Use Case Diagram Sequence Diagram Collaboration Diagram Statechart Diagram Activity Diagram Behavioral Diagrams

Dynamic views Sequence Diagrams Collaboration Diagrams Activity Diagrams Statechart Diagrams Static views Use Case

Dynamic views Sequence Diagrams Collaboration Diagrams Activity Diagrams Statechart Diagrams Static views Use Case Diagrams Some part of the model might not be visible on any diagram Class Diagrams Object Diagrams Model Component Diagrams Deployment Diagrams

Sumber Referensi: 1. Jeffrey L. Whitten, Lonnie D. Bentley, Kevin C. Dittman, “System Analysis

Sumber Referensi: 1. Jeffrey L. Whitten, Lonnie D. Bentley, Kevin C. Dittman, “System Analysis and Design Methods”, 5 th edition, Mc. Graw-Hill Irwin, 2. Joseph Schmuller, “Teach Yourself UML in 24 hours”, SAMS, Indiana, USA, 1999 3. Wendy Boggs, Michael Boggs, “Mastering UML with Rational Rose 2002”, Sybex, 2002 4. Ronald J. Norman, “Object Oriented Systems Analysis and Design”, Prentice Hall, 1996 5. Scott W. Ambler, ”The elements of UML style”, Cambridge University Press 2003 6. Hans-Eriksson, “UML 2 Toolkit” , 2004 7. www. OMG. org, “UML 2. 0 Superstructure Specification”, 2004 8. www. rational. com/uml 9. www. omg. org 10. www. agilemodeling. com 11. www. modelingstyle. org
