PENDAHULUAN KOMUNIKASI DATA MODEL KOMUNIKASI Berbagai cara dalam

PENDAHULUAN KOMUNIKASI DATA

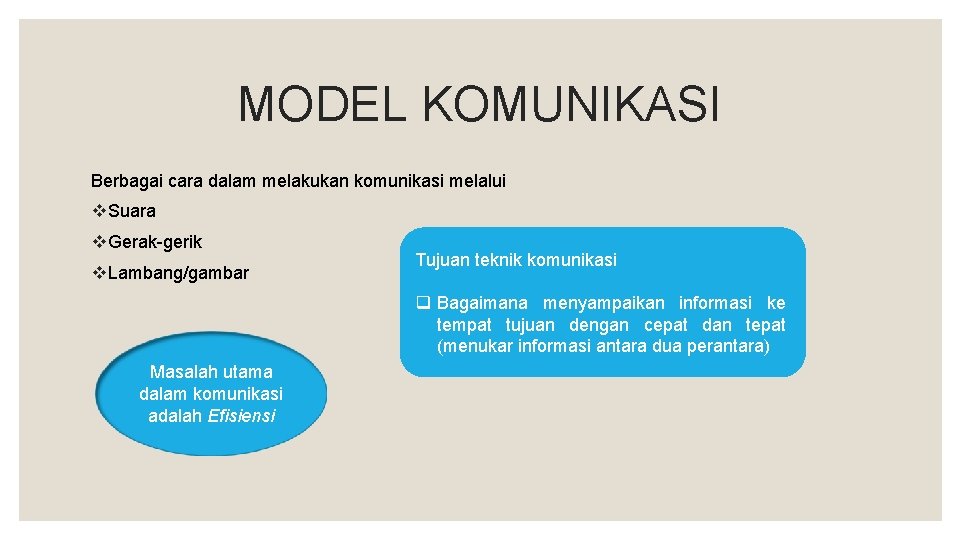

MODEL KOMUNIKASI Berbagai cara dalam melakukan komunikasi melalui v. Suara v. Gerak-gerik v. Lambang/gambar Tujuan teknik komunikasi q Bagaimana menyampaikan informasi ke tempat tujuan dengan cepat dan tepat (menukar informasi antara dua perantara) Masalah utama dalam komunikasi adalah Efisiensi

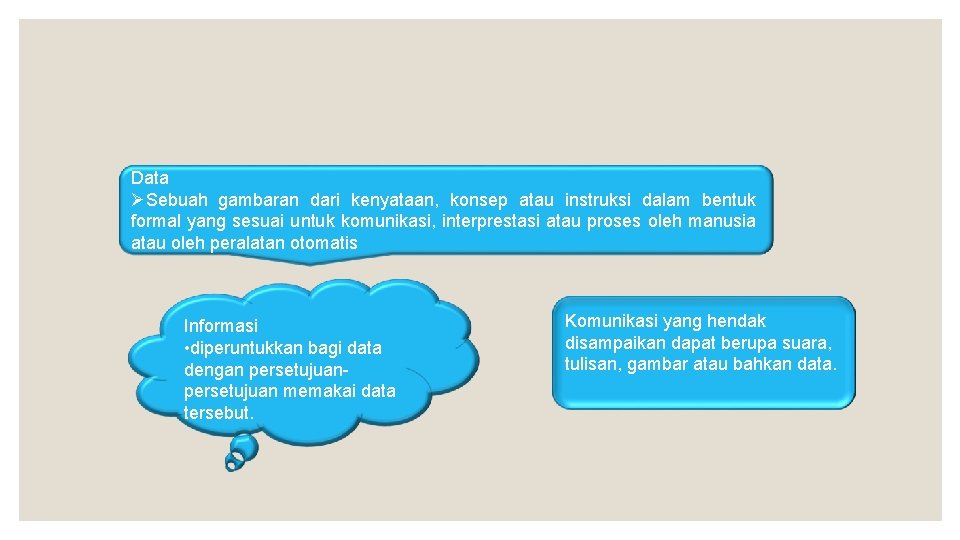

Data ØSebuah gambaran dari kenyataan, konsep atau instruksi dalam bentuk formal yang sesuai untuk komunikasi, interprestasi atau proses oleh manusia atau oleh peralatan otomatis Informasi • diperuntukkan bagi data dengan persetujuan memakai data tersebut. Komunikasi yang hendak disampaikan dapat berupa suara, tulisan, gambar atau bahkan data.

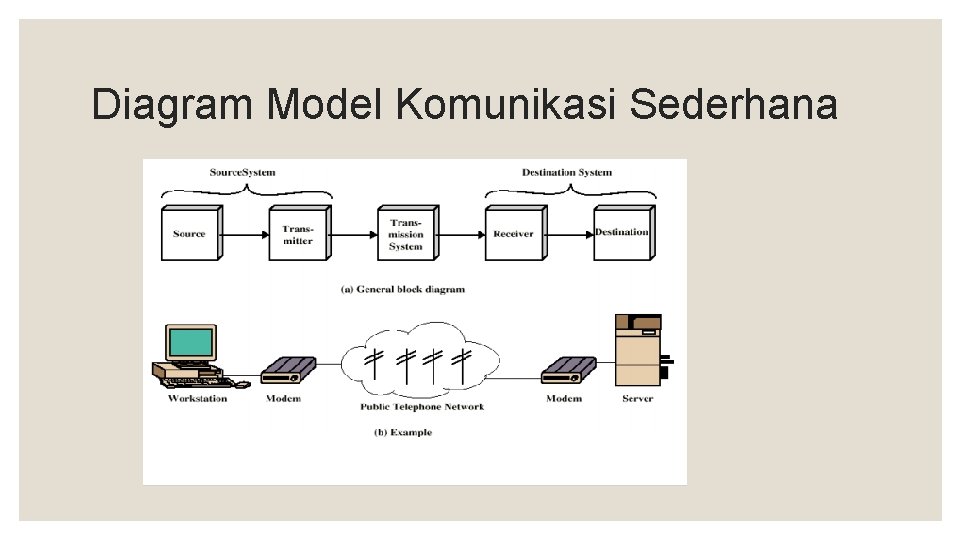

Diagram Model Komunikasi Sederhana

ELEMEN-ELEMEN KUNCI MODEL YANG MERUPAKAN BAGIAN SISTEM KOMUNIKASI Source (sumber Transmitter (pengirim) Transmision system (media transmisi) Receiver ( Penerima) Destination ( Tujuan)

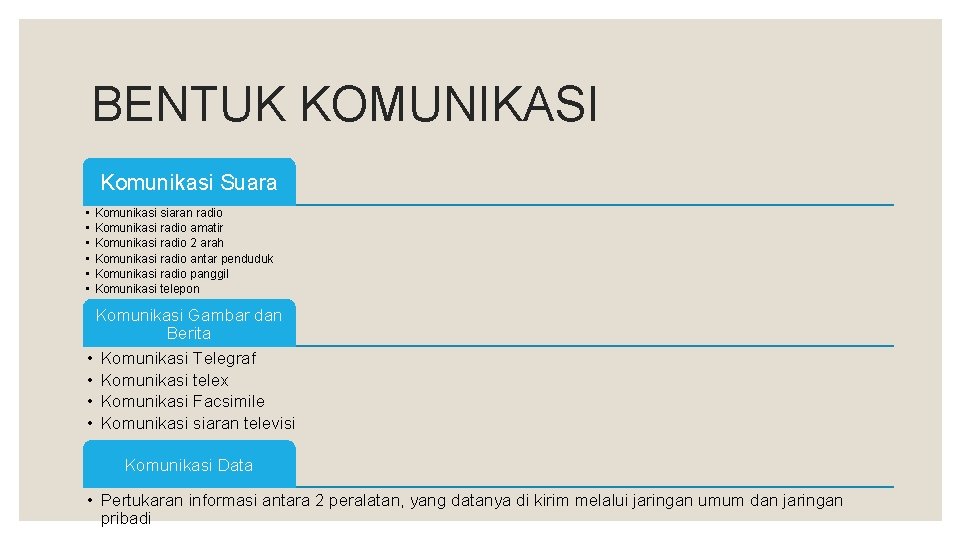

BENTUK KOMUNIKASI Komunikasi Suara • • • Komunikasi siaran radio Komunikasi radio amatir Komunikasi radio 2 arah Komunikasi radio antar penduduk Komunikasi radio panggil Komunikasi telepon Komunikasi Gambar dan Berita • Komunikasi Telegraf • Komunikasi telex • Komunikasi Facsimile • Komunikasi siaran televisi Komunikasi Data • Pertukaran informasi antara 2 peralatan, yang datanya di kirim melalui jaringan umum dan jaringan pribadi

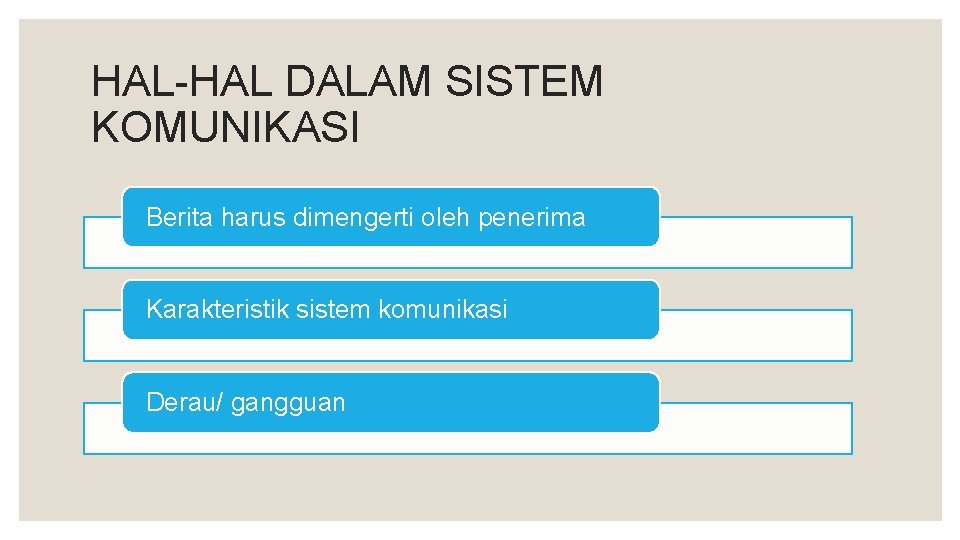

HAL-HAL DALAM SISTEM KOMUNIKASI Berita harus dimengerti oleh penerima Karakteristik sistem komunikasi Derau/ gangguan

KOMUNIKASI DATA Transmisi data elektronik melalui beberapa media Merupakan penggabungan dari 2 teknik yaitu teknik telekomunikasi dan pengolahan data v Teknik telekomunikasi Segala kegiatan yang berhubungan dengan penyaluran informasi dari titik ke titik lainnya v Pengolahan Data Segala kegiatan yang berhubungan dengan pengolahan data

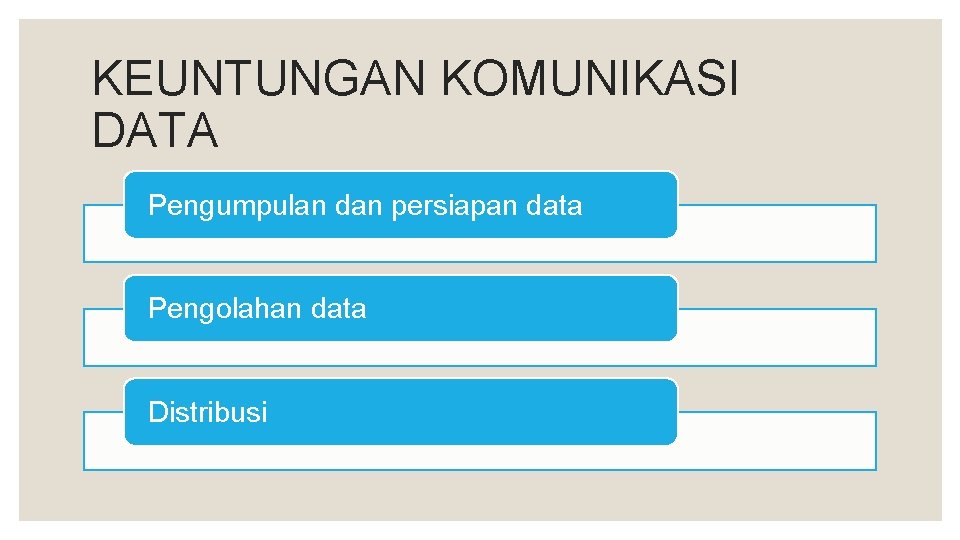

KEUNTUNGAN KOMUNIKASI DATA Pengumpulan dan persiapan data Pengolahan data Distribusi

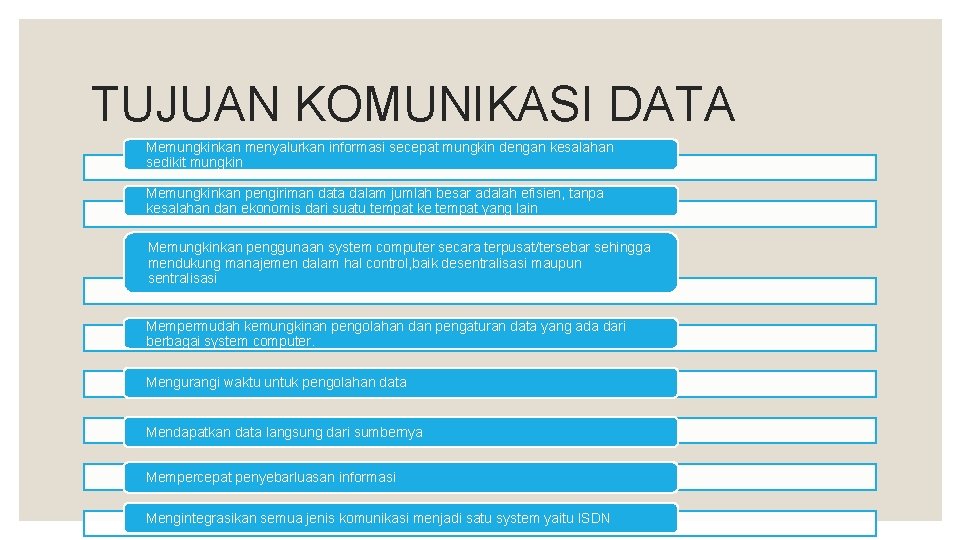

TUJUAN KOMUNIKASI DATA Memungkinkan menyalurkan informasi secepat mungkin dengan kesalahan sedikit mungkin Memungkinkan pengiriman data dalam jumlah besar adalah efisien, tanpa kesalahan dan ekonomis dari suatu tempat ke tempat yang lain Memungkinkan penggunaan system computer secara terpusat/tersebar sehingga mendukung manajemen dalam hal control, baik desentralisasi maupun sentralisasi Mempermudah kemungkinan pengolahan dan pengaturan data yang ada dari berbagai system computer. Mengurangi waktu untuk pengolahan data Mendapatkan data langsung dari sumbernya Mempercepat penyebarluasan informasi Mengintegrasikan semua jenis komunikasi menjadi satu system yaitu ISDN

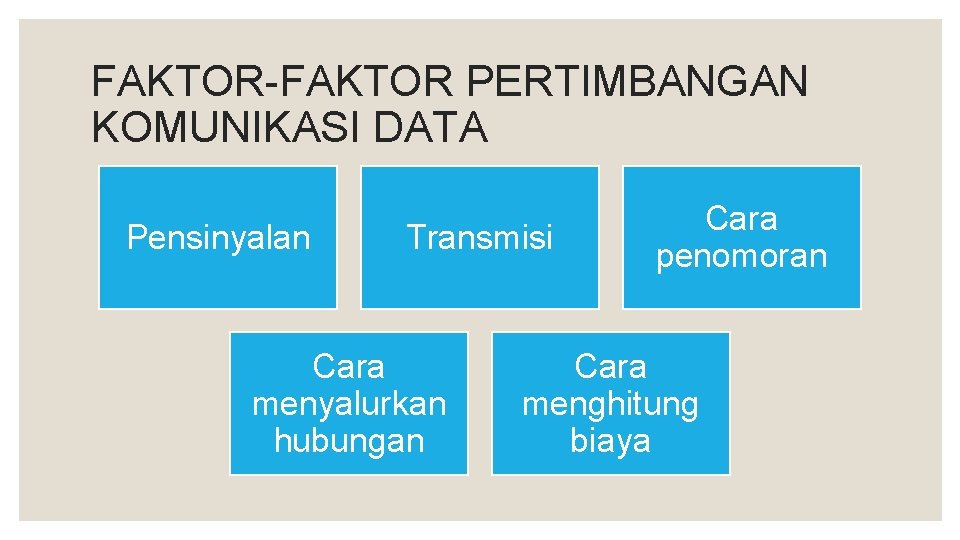

FAKTOR-FAKTOR PERTIMBANGAN KOMUNIKASI DATA Pensinyalan Transmisi Cara menyalurkan hubungan Cara penomoran Cara menghitung biaya

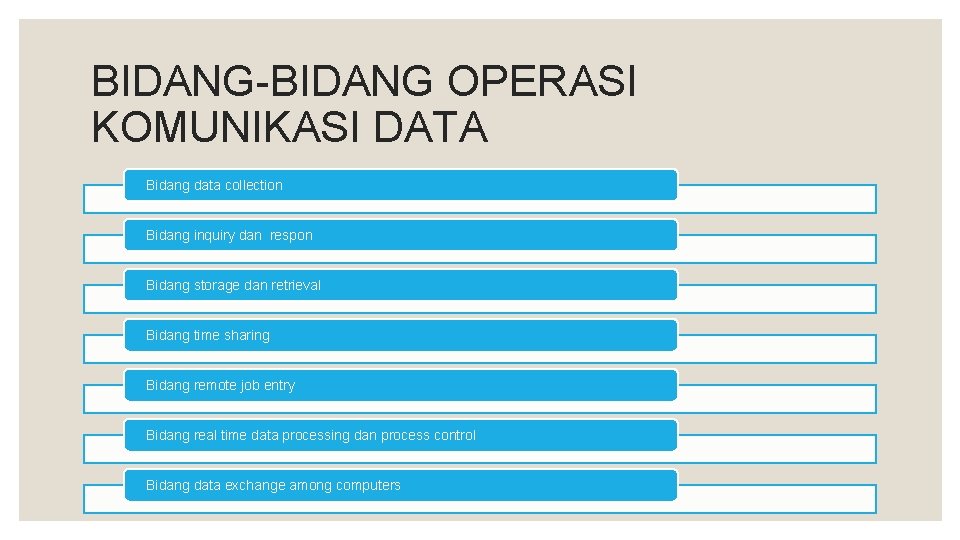

BIDANG-BIDANG OPERASI KOMUNIKASI DATA Bidang data collection Bidang inquiry dan respon Bidang storage dan retrieval Bidang time sharing Bidang remote job entry Bidang real time data processing dan process control Bidang data exchange among computers

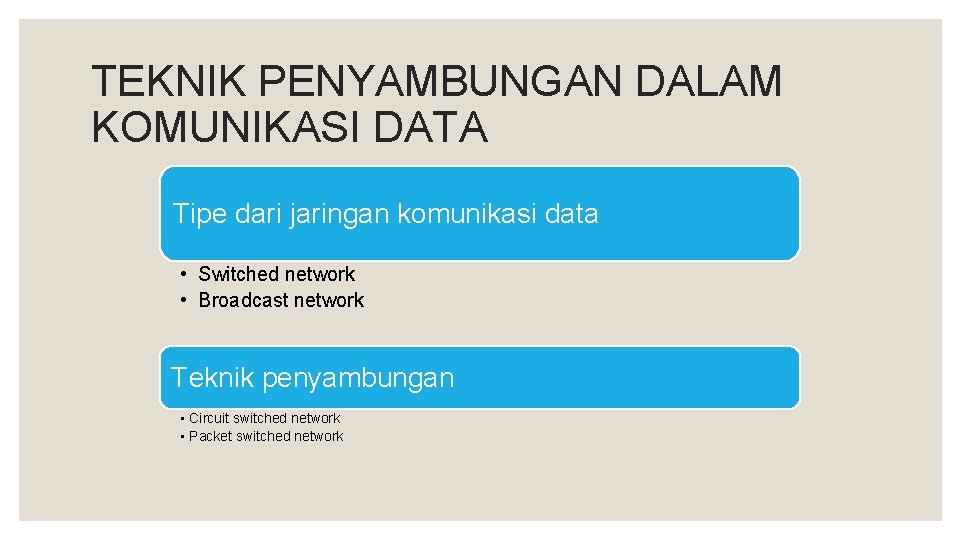

TEKNIK PENYAMBUNGAN DALAM KOMUNIKASI DATA Tipe dari jaringan komunikasi data • Switched network • Broadcast network Teknik penyambungan • Circuit switched network • Packet switched network

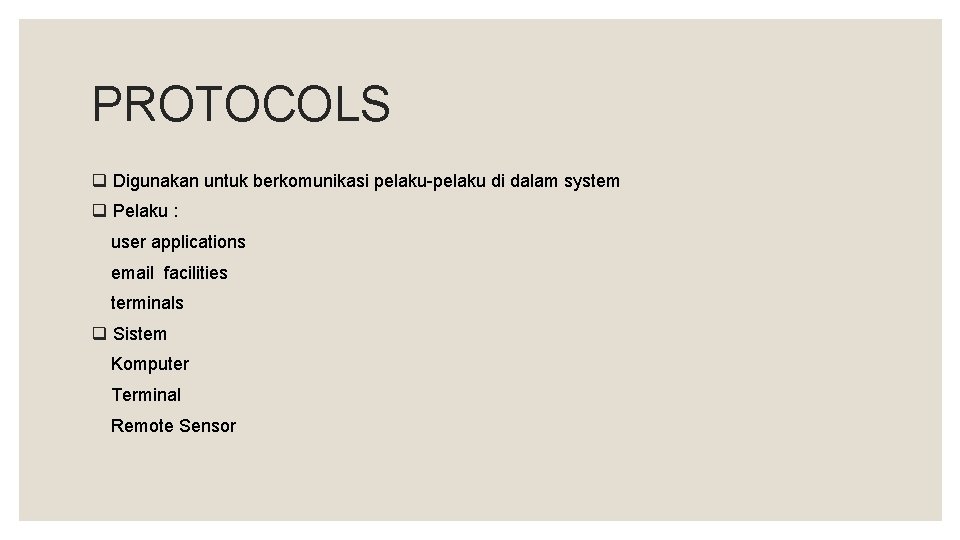

PROTOCOLS q Digunakan untuk berkomunikasi pelaku-pelaku di dalam system q Pelaku : user applications email facilities terminals q Sistem Komputer Terminal Remote Sensor

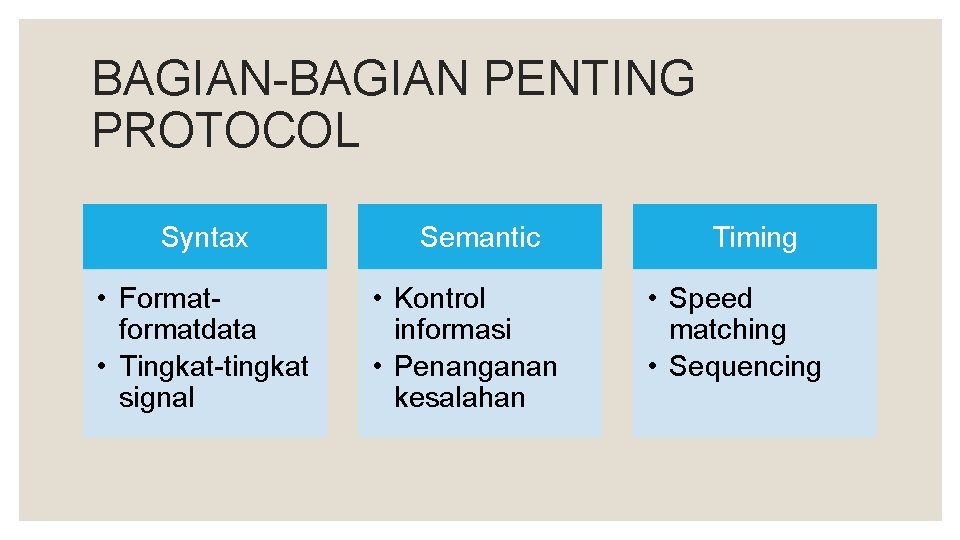

BAGIAN-BAGIAN PENTING PROTOCOL Syntax • Formatformatdata • Tingkat-tingkat signal Semantic • Kontrol informasi • Penanganan kesalahan Timing • Speed matching • Sequencing

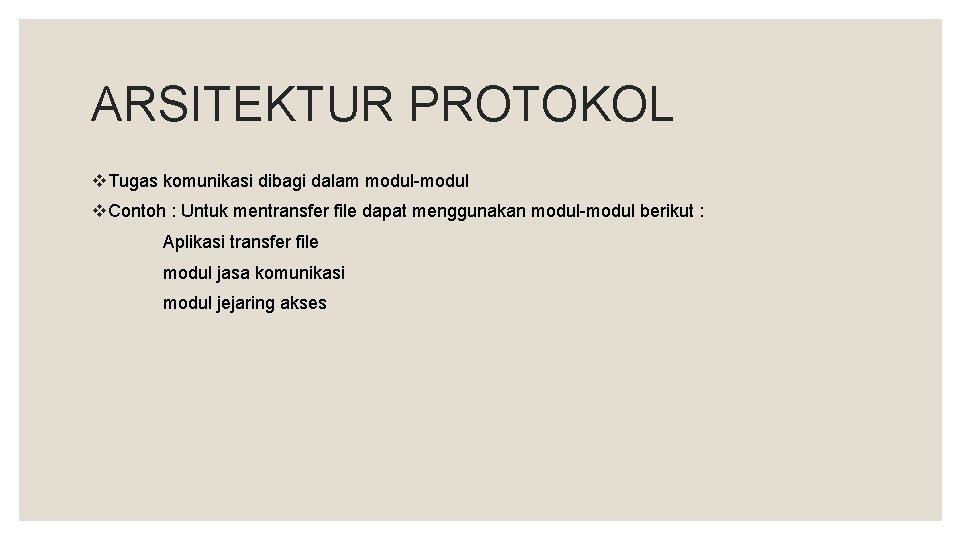

ARSITEKTUR PROTOKOL v. Tugas komunikasi dibagi dalam modul-modul v. Contoh : Untuk mentransfer file dapat menggunakan modul-modul berikut : Aplikasi transfer file modul jasa komunikasi modul jejaring akses

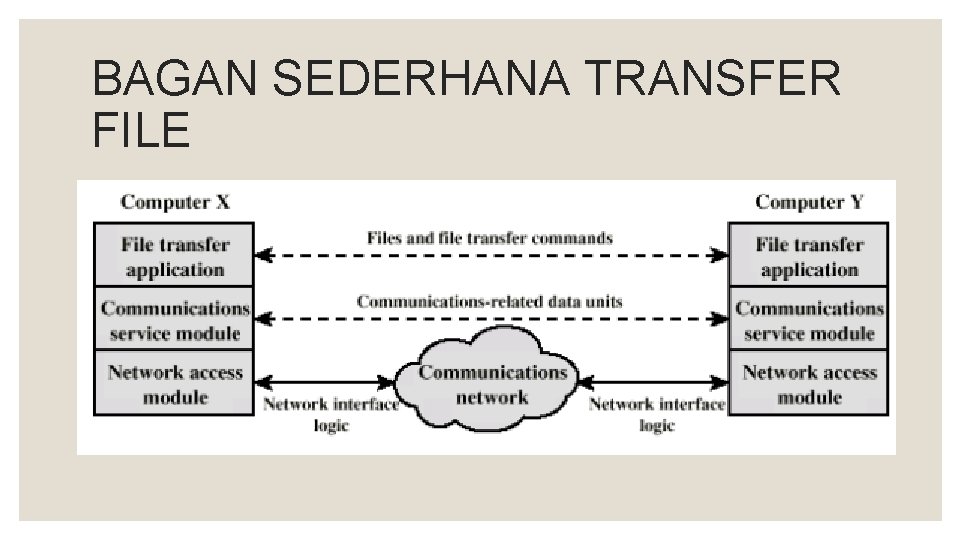

BAGAN SEDERHANA TRANSFER FILE

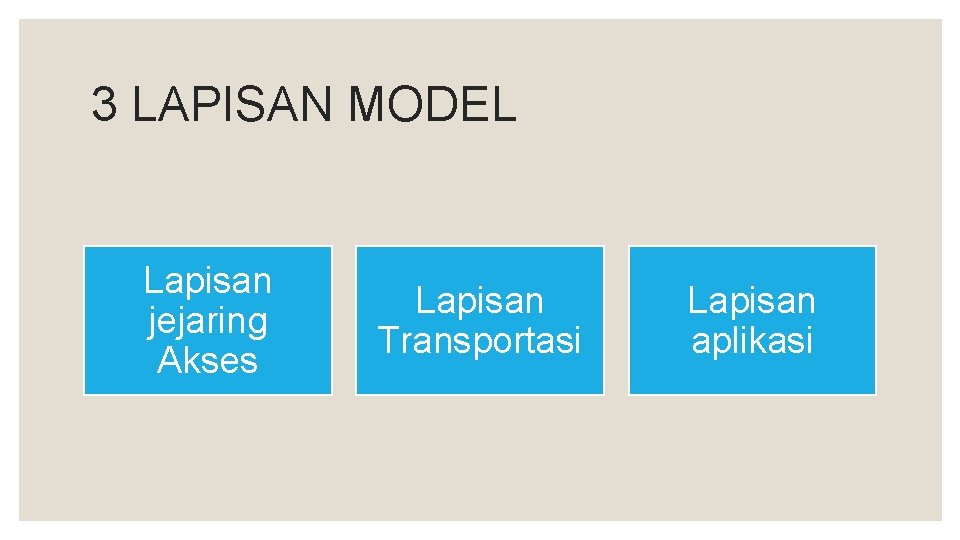

3 LAPISAN MODEL Lapisan jejaring Akses Lapisan Transportasi Lapisan aplikasi

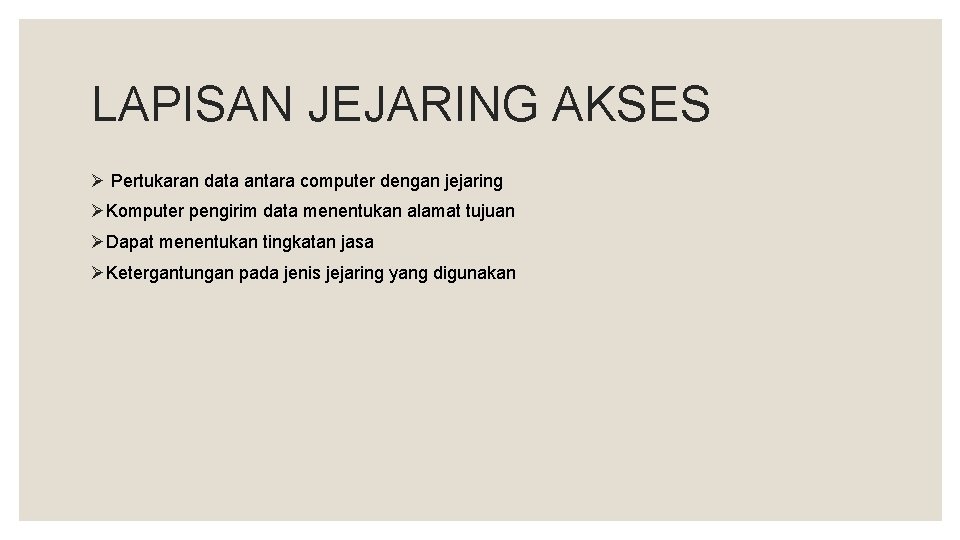

LAPISAN JEJARING AKSES Ø Pertukaran data antara computer dengan jejaring ØKomputer pengirim data menentukan alamat tujuan ØDapat menentukan tingkatan jasa ØKetergantungan pada jenis jejaring yang digunakan

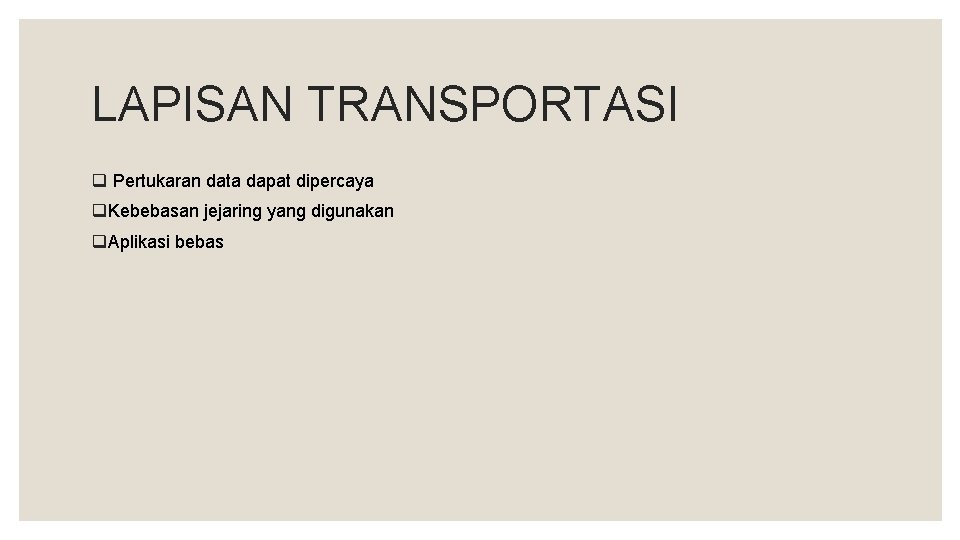

LAPISAN TRANSPORTASI q Pertukaran data dapat dipercaya q. Kebebasan jejaring yang digunakan q. Aplikasi bebas

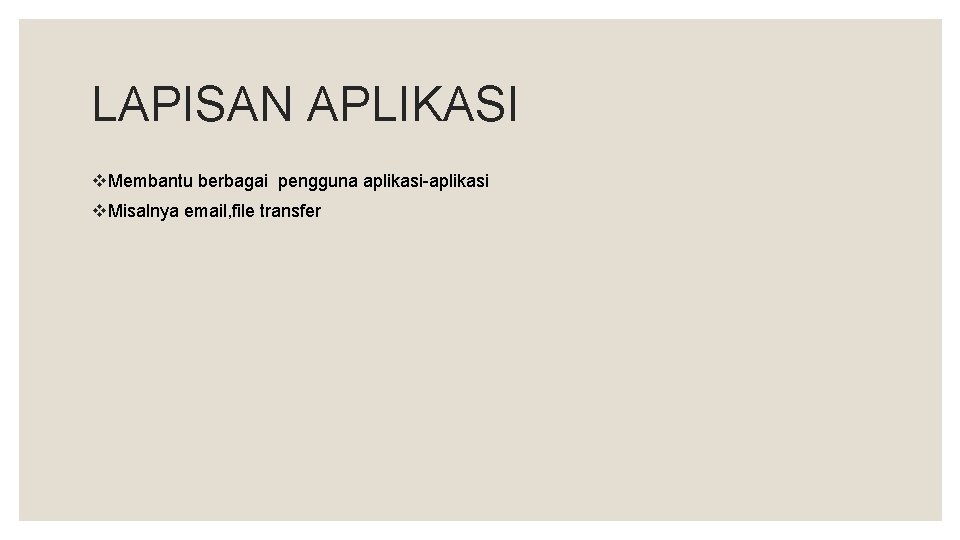

LAPISAN APLIKASI v. Membantu berbagai pengguna aplikasi-aplikasi v. Misalnya email, file transfer

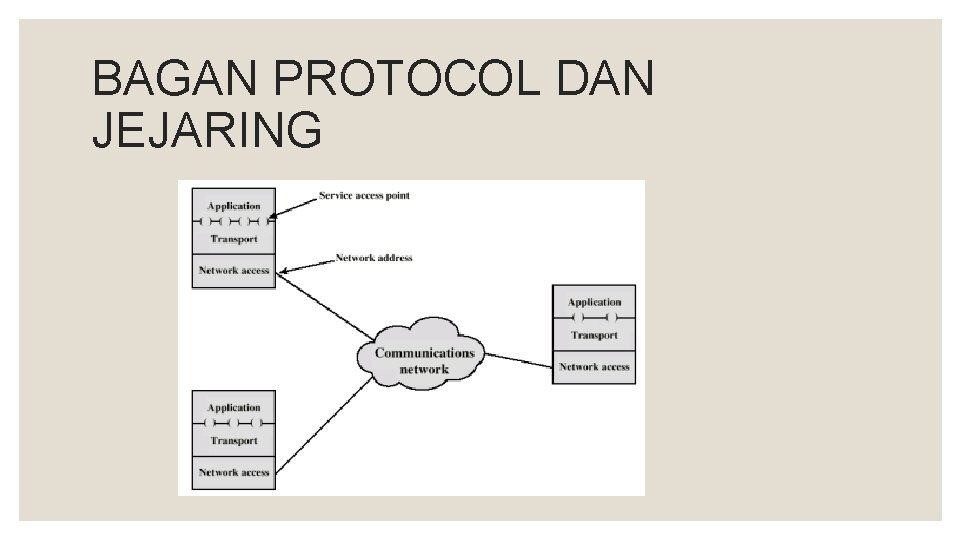

BAGAN PROTOCOL DAN JEJARING

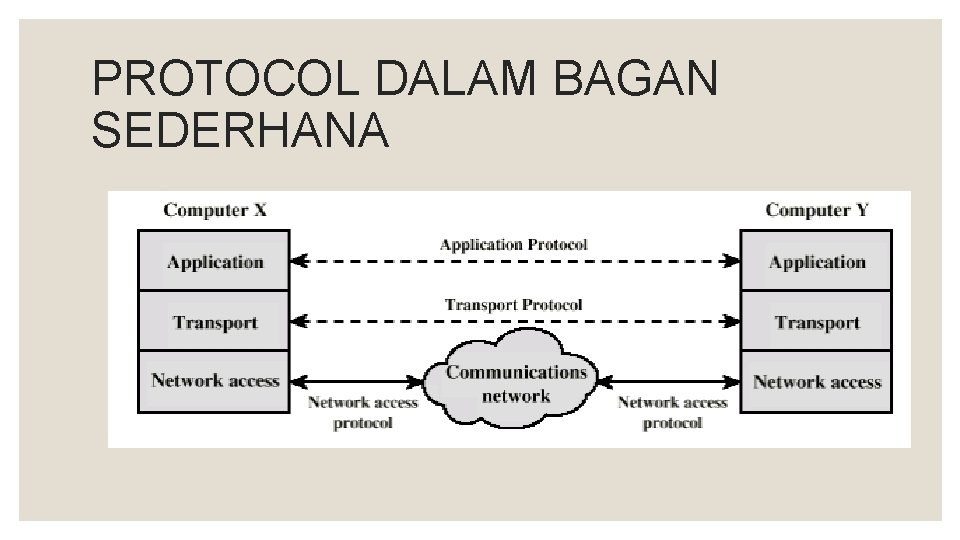

PROTOCOL DALAM BAGAN SEDERHANA

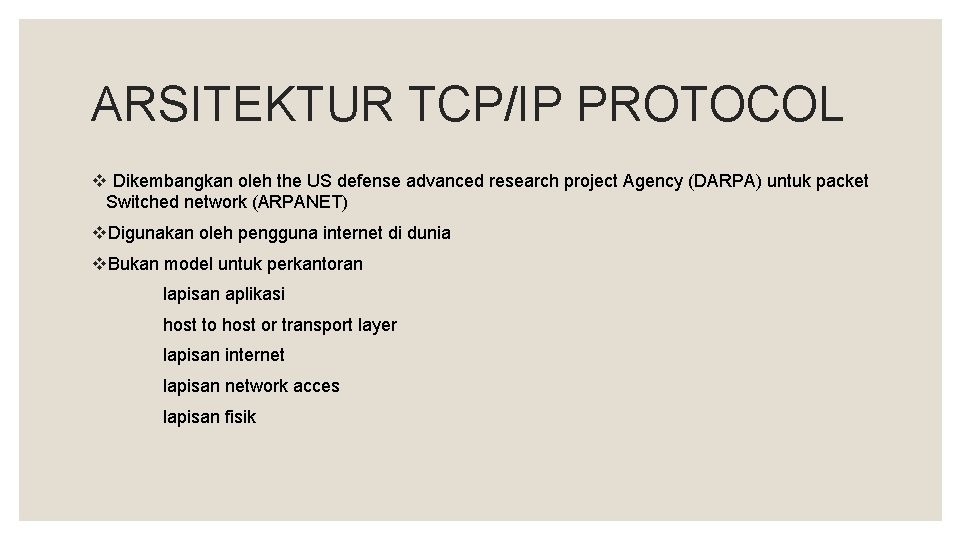

ARSITEKTUR TCP/IP PROTOCOL v Dikembangkan oleh the US defense advanced research project Agency (DARPA) untuk packet Switched network (ARPANET) v. Digunakan oleh pengguna internet di dunia v. Bukan model untuk perkantoran lapisan aplikasi host to host or transport layer lapisan internet lapisan network acces lapisan fisik

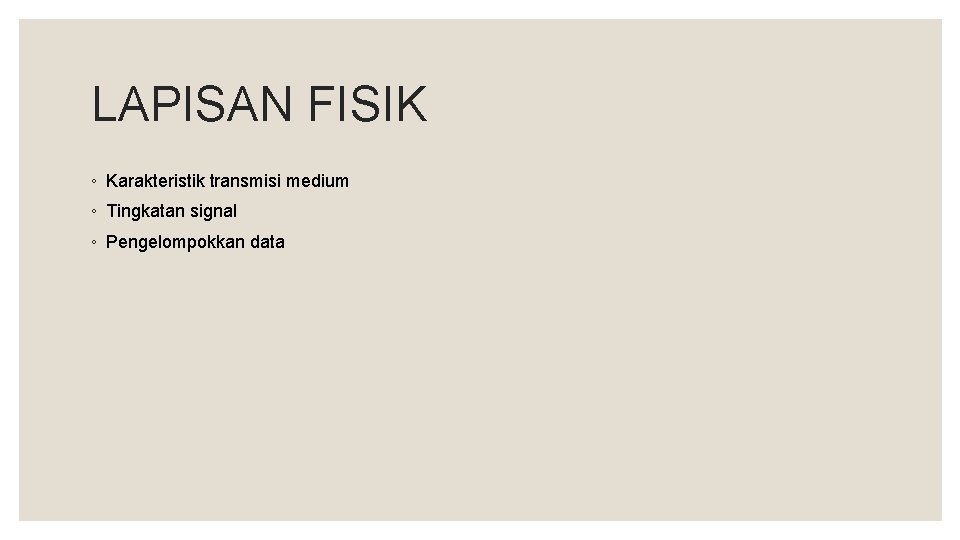

LAPISAN FISIK ◦ Karakteristik transmisi medium ◦ Tingkatan signal ◦ Pengelompokkan data

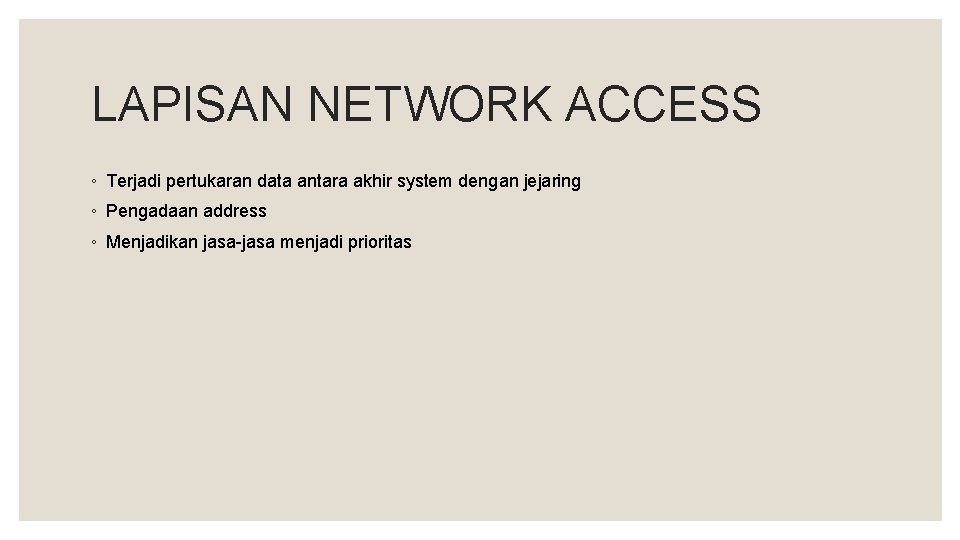

LAPISAN NETWORK ACCESS ◦ Terjadi pertukaran data antara akhir system dengan jejaring ◦ Pengadaan address ◦ Menjadikan jasa-jasa menjadi prioritas

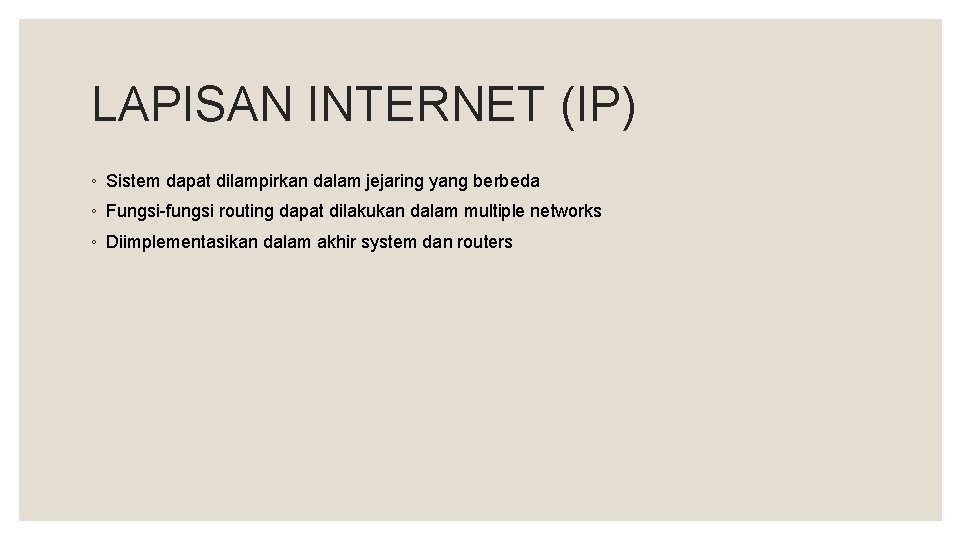

LAPISAN INTERNET (IP) ◦ Sistem dapat dilampirkan dalam jejaring yang berbeda ◦ Fungsi-fungsi routing dapat dilakukan dalam multiple networks ◦ Diimplementasikan dalam akhir system dan routers

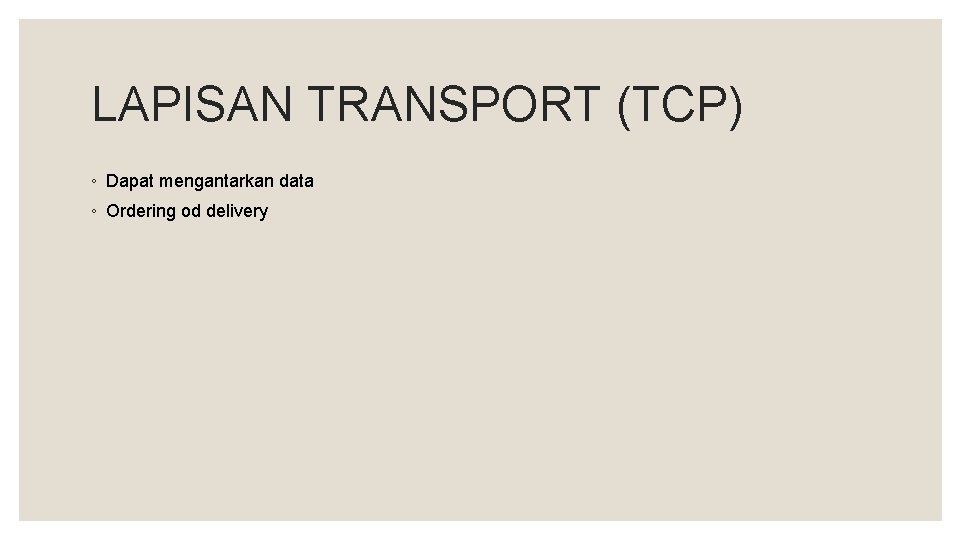

LAPISAN TRANSPORT (TCP) ◦ Dapat mengantarkan data ◦ Ordering od delivery

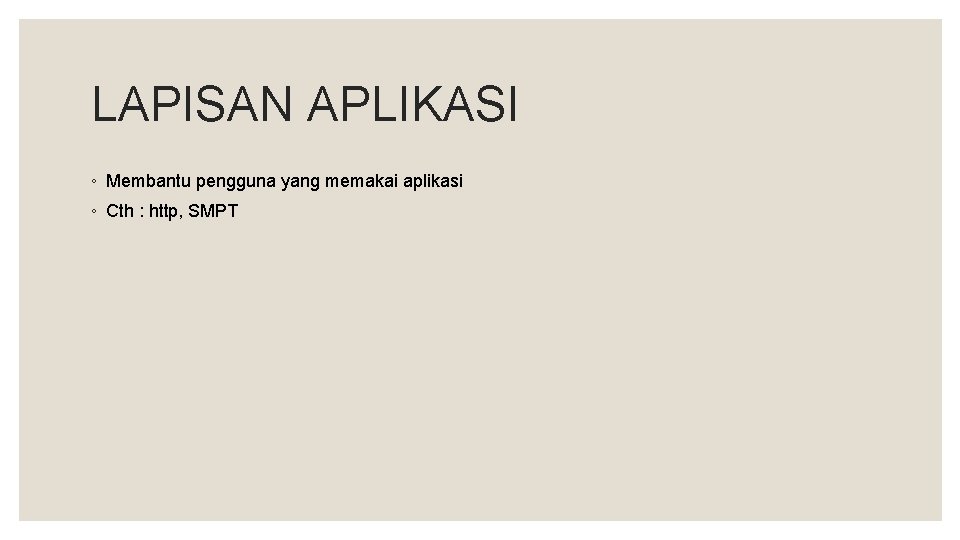

LAPISAN APLIKASI ◦ Membantu pengguna yang memakai aplikasi ◦ Cth : http, SMPT

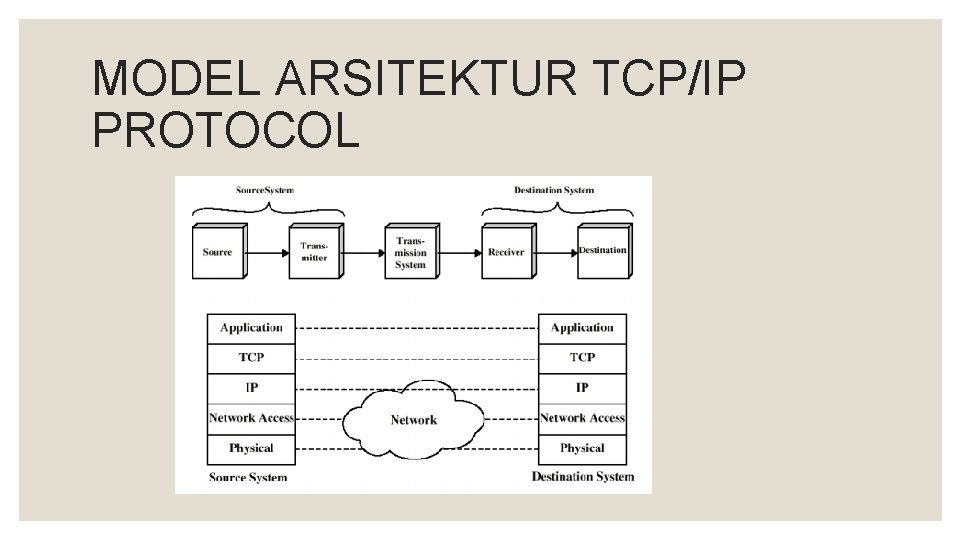

MODEL ARSITEKTUR TCP/IP PROTOCOL

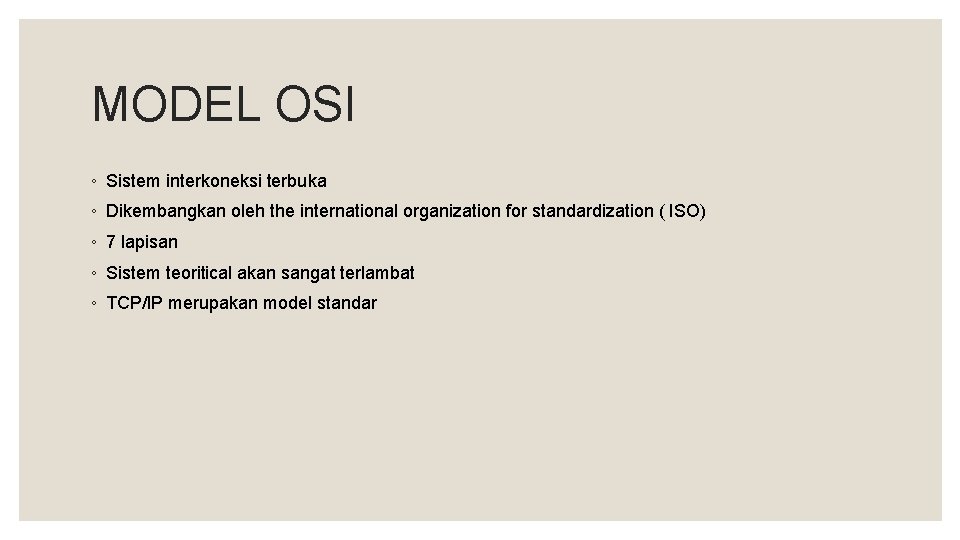

MODEL OSI ◦ Sistem interkoneksi terbuka ◦ Dikembangkan oleh the international organization for standardization ( ISO) ◦ 7 lapisan ◦ Sistem teoritical akan sangat terlambat ◦ TCP/IP merupakan model standar

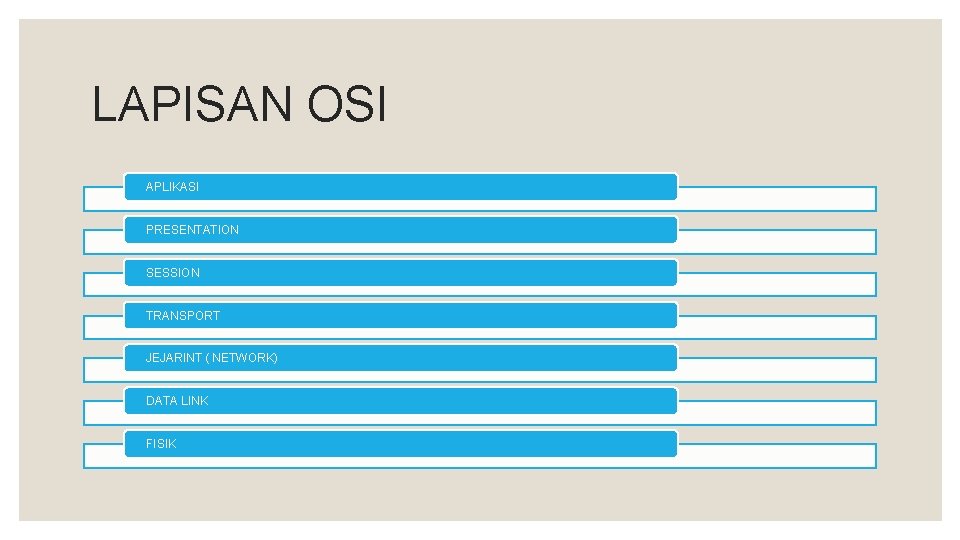

LAPISAN OSI APLIKASI PRESENTATION SESSION TRANSPORT JEJARINT ( NETWORK) DATA LINK FISIK

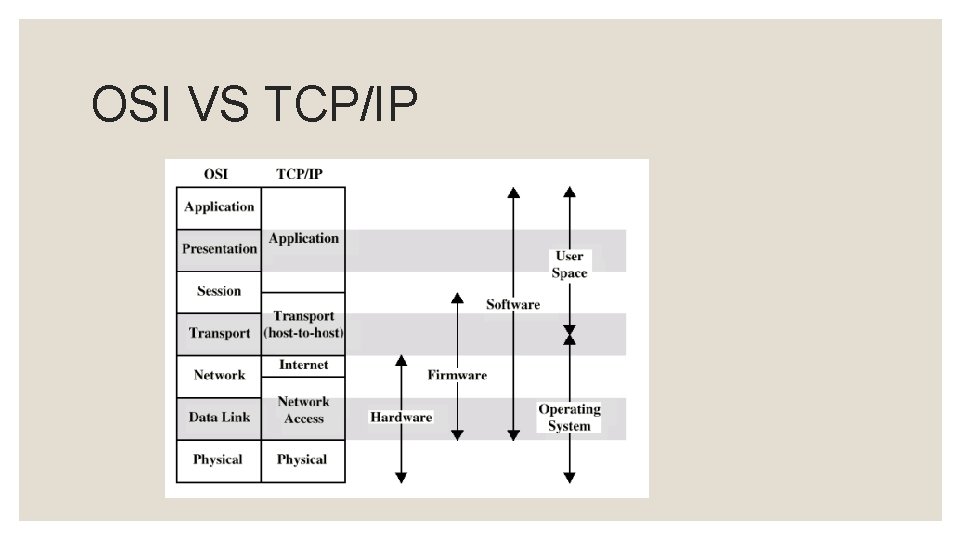

OSI VS TCP/IP

TERIMA KASIH
