PENATAAN ALAT LABORATORIUM Bandung 18 April 2018 1

PENATAAN ALAT LABORATORIUM Bandung, 18 April 2018 1 Jl. A. H. Nasution No. 264, Bandung 40294. Telp (022) 7802251 -53 Fax (022) 7802726 Email: info@pusjatan. pu. go. id, www. pusjatan. pu. go. id

LABORATORIUM Laboratorium (disingkat Lab. ) adalah suatu bangunan yang di dalamnya dilengkapi dengan peralatan dan bahan-bahan berdasarkan metode keilmuan tertentu untuk melakukan percobaan ilmiah, penelitian, praktek pembelajaran, kegiatan pengujian, kalibrasi, dan/atau produksi bahan tertentu secara terkendali. Penataan Alat Laboratorium 2

LABORATORIUM Pengelolaan Laboratorium Pengelola / Pengguna Fasilitas Laboratorium Aktivitas Laboratorium Untuk memberdayakan laboratorium diperlukan beberapa keterampilan : dapat menata, mengadministrasikan, dan menginventarisasi alat dan bahan. Penataan Alat Laboratorium 3

LABORATORIUM PENGENDALIAN KONDISI AKOMODASI DAN KONDISI LINGKUNGAN 1. Pengaturan tata penempatan alat dan kelistrikan sesuai standar dan spesifikasi masing-masing alat. 2. Pengaturan tata ruang dikondisikan sedemikian rupa agar tercapai sistem kerja yang sehat dan aman terutama terhadap personil laboratorium sehingga membuat sistem kerja yang efektif tetapi tidak mempengaruhi mutu hasil uji. Penataan Alat Laboratorium 4

LABORATORIUM Laboratorium pengujian harus memiliki : Ruang pengolahan / pembuatan benda uji, ditempatkan sedemikian rupa berdekatan dengan ruang alat pengujian sehingga memudahkan terjadinya proses pengujian. Penataan Alat Laboratorium 5

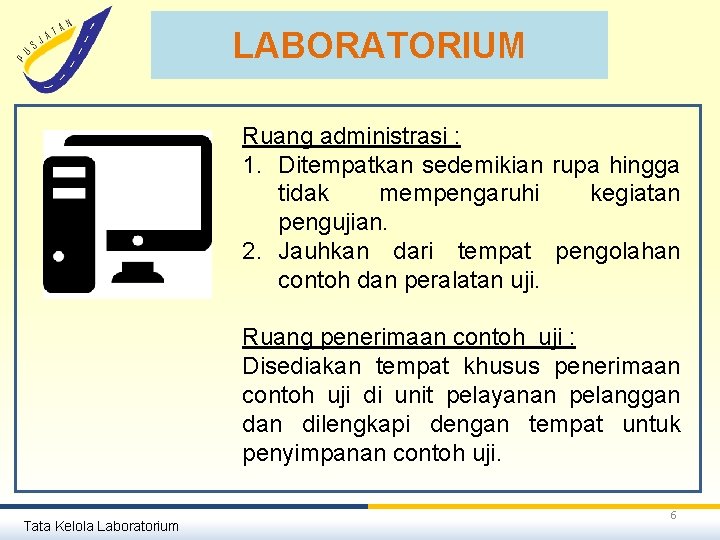

LABORATORIUM Ruang administrasi : 1. Ditempatkan sedemikian rupa hingga tidak mempengaruhi kegiatan pengujian. 2. Jauhkan dari tempat pengolahan contoh dan peralatan uji. Ruang penerimaan contoh uji : Disediakan tempat khusus penerimaan contoh uji di unit pelayanan pelanggan dilengkapi dengan tempat untuk penyimpanan contoh uji. Tata Kelola Laboratorium 6

LABORATORIUM Ruang Penyelia dan Teknisi : Ruang ini ditempatkan terpisah dari tempat kegiatan pengujian tetapi berdekatan dengan ruang kerja pengujian. Ruang Manajer : Ruangan tersendiri dan terpisah serta berada dalam lingkungan laboratorium pengujian. Tata Kelola Laboratorium 7

LABORATORIUM Alat laboratorium yang akan dioperasikan harus dalam kondisi : 1. Siap untuk dipakai (ready for use) 2. Bersih 3. Berfungsi dengan baik 4. TERKALIBRASI. Penataan Alat Laboratorium 8

Penataan Alat Laboratorium Penataan dan penyimpanan alat didasarkan pada keadaan laboratorium yang ditentukan oleh : 1. Fasilitas, 2. Tata letak laboratorium, 3. Keadaan alat (Jenis alat, Jenis bahan pembuat alat, atau Jenis percobaan) 4. Kepentingan pemakai yang ditentukan berdasarkan kemudahan dicari dan dicapai, serta keamanan dalam penyimpanan dan pengambilannya. Penataan Alat Laboratorium 9

Penataan Alat Laboratorium Cara penyimpanannya : 1. Fungsi alat, apakah sebagai alat ukur ataukah hanya sebagai penyimpan bahan kimia saja 2. Kualitas alat termasuk kecanggihan dan ketelitian 3. Keperangkatan 4. Nilai/ harga alat 5. Kuantitas alat termasuk kelangkaannya 6. Sifat alat termasuk kepekaan terhadap lingkungan 7. Bahan dasar penyusun alat, dan 8. Bentuk dan ukuran alat 9. Bobot / berat alat Penataan Alat Laboratorium 10

Penataan Alat Laboratorium Cara Penyimpanan Bahan Kimia : • • • Penataan Alat Laboratorium Secara Alfabetis Berdasarkan Golongan (klasifikasi) Berdasarkan Kelompok (sifat) Pedoman Umum Penyimpanan Setelah digunakan dikembalikan di tempat semula Dikontrol secara periodik Pertimbangan menyimpan berdasarkan jangkauan untuk menghindari kecelakaan Botol besar disebelah bawah, kecil di atas lemari ditempat khusus Disimpan pada tempat yang sesuai dan terpisah (padat, cair, gas, mudah terbakar, higroskopis, mudah menguap) 11

Penataan Alat Laboratorium Sifat masing-masing bahan harus diketahui sebelum melakukan penyimpanan, seperti : • • • Bahan yang dapat bereaksi dengan kaca sebaiknya disimpan dalam botol plastik. Bahan yang dapat bereaksi dengan plastik sebaiknya disimpan dalam botol kaca. Bahan yang dapat berubah ketika terkenan matahari langsung, sebaiknya disimpan dalam botol gelap dan diletakkan dalam lemari tertutup. Sedangkan bahan yang tidak mudah rusak oleh cahaya matahari secara langsung dalam disimpan dalam botol berwarna bening. Bahan berbahaya dan bahan korosif sebaiknya disimpan terpisah dari bahan lainnya. Penyimpanan bahan sebaiknya dalam botol induk yang berukuran besar dan dapat pula menggunakan botol ber-kran. Pengambilan bahan kimia dari botol sebaiknya secukupnya saja sesuai kebutuhan. Sisa bahan disimpan dalam botol kecil, jangan dikembalikan pada botol induk. Hal ini untuk menghindari rusaknya bahan dalam botol induk karena bahan sisa tadi mungkin sudah rusak atau tidak murni lagi. Bahan disimpan dalam botol yang diberi simbol karakteristik masing-masing bahan. Penataan Alat Laboratorium 12

Penataan Alat Laboratorium Penyimpanan dan penataan bahan kimia diantaranya meliputi : 1. Aspek pemisahan (segregation), 2. Tingkat resiko bahaya (multiple hazards), 3. Pelabelan (labeling), 4. Fasilitas penyimpanan (storage facilities), 5. Wadah sekunder (secondary containment), 6. Bahan kadaluarsa (outdate chemicals), 7. Inventarisasi (inventory), dan 8. Informasi resiko bahaya (hazard information). Penataan Alat Laboratorium 13

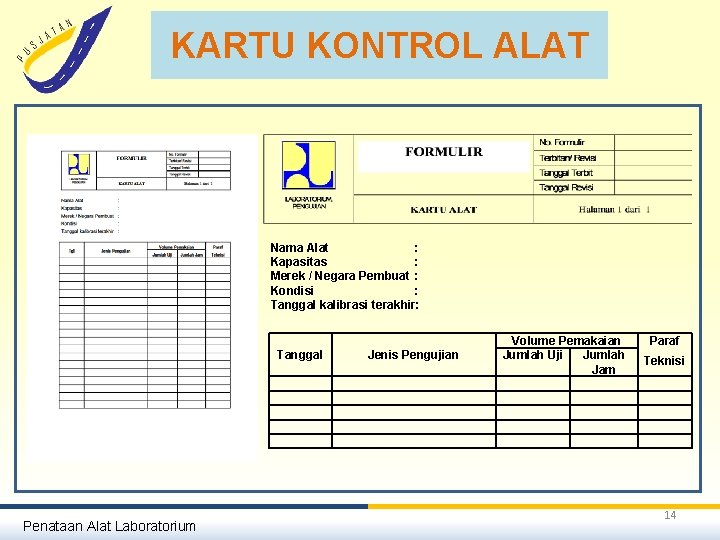

KARTU KONTROL ALAT Nama Alat : Kapasitas : Merek / Negara Pembuat : Kondisi : Tanggal kalibrasi terakhir: Tanggal Penataan Alat Laboratorium Jenis Pengujian Volume Pemakaian Jumlah Uji Jumlah Jam Paraf Teknisi 14

Penataan Alat Laboratorium 15

Penataan Alat Laboratorium 16

Penataan Alat Laboratorium 17

Penataan Alat Laboratorium 18

Penataan Alat Laboratorium 19

Penataan Alat Laboratorium 20

SIMBOL/RAMBU LABORATORIUM Penataan Alat Laboratorium 21

SIMBOL/RAMBU LABORATORIUM Penataan Alat Laboratorium 22

DOKUMENTASI Penataan Alat Laboratorium 23

DOKUMENTASI Penataan Alat Laboratorium 24

DOKUMENTASI Penataan Alat Laboratorium 25

DOKUMENTASI Penataan Alat Laboratorium 26

DOKUMENTASI Penataan Alat Laboratorium 27

DOKUMENTASI Penataan Alat Laboratorium 28

DOKUMENTASI Sebelum Penataan Alat Laboratorium Sesudah 29

DOKUMENTASI Penataan Alat Laboratorium 30

DOKUMENTASI Penataan Alat Laboratorium 31

DOKUMENTASI Penataan Alat Laboratorium 32

DOKUMENTASI Penataan Alat Laboratorium 33

DOKUMENTASI Penataan Alat Laboratorium 34

Ruang Laboratorium Uji Penataan Alat Laboratorium 35

Ruang Laboratorium Uji Penataan Alat Laboratorium 36

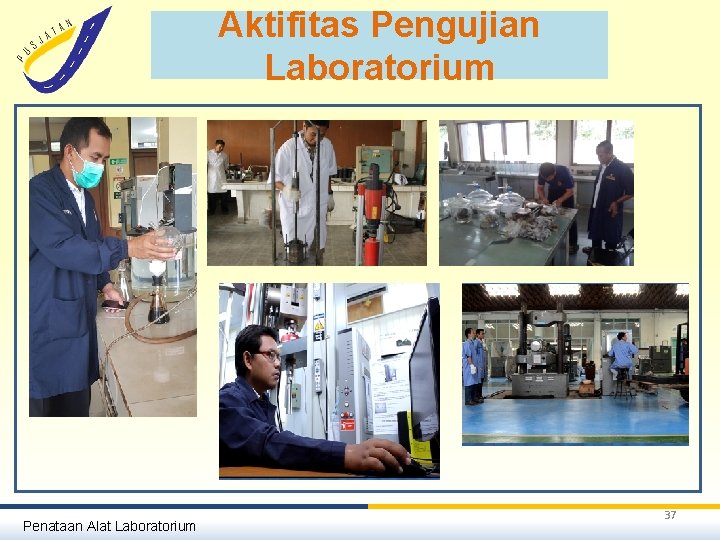

Aktifitas Pengujian Laboratorium Penataan Alat Laboratorium 37

Aktifitas Pengujian Lapangan Penataan Alat Laboratorium 38

Penyimpanan Alat Lab Penataan Alat Laboratorium 39

Penyimpanan Contoh Uji Penataan Alat Laboratorium 40

Penyimpanan Contoh Setelah Di Uji Penataan Alat Laboratorium 41

Penyimpanan Bahan Kimia Penataan Alat Laboratorium 42

Penyimpanan Limbah B 3 Penataan Alat Laboratorium 43

Terima Kasih Jl. A. H. Nasution No. 264, Bandung 40294. Telp (022) 7802251 -53 Fax (022) 7802726 44 Email: info@pusjatan. pu. go. id, www. pusjatan. pu. go. id
