Pemotongan Logam

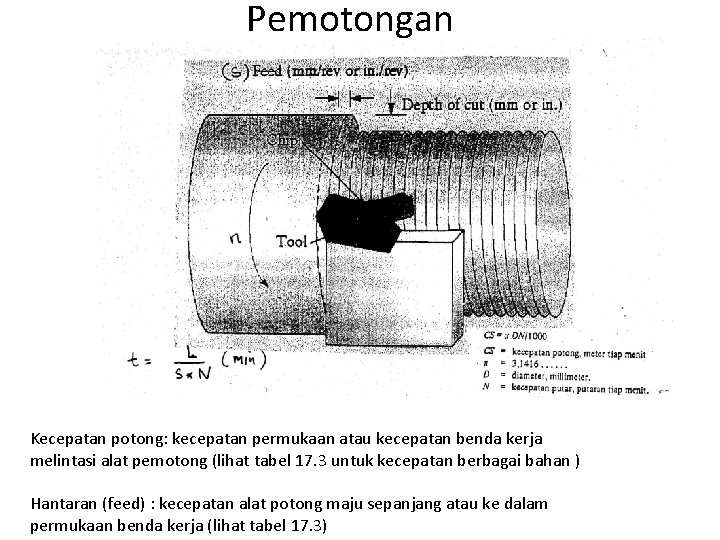

Pemotongan Kecepatan potong: kecepatan permukaan atau kecepatan benda kerja melintasi alat pemotong (lihat tabel 17. 3 untuk kecepatan berbagai bahan ) Hantaran (feed) : kecepatan alat potong maju sepanjang atau ke dalam permukaan benda kerja (lihat tabel 17. 3)

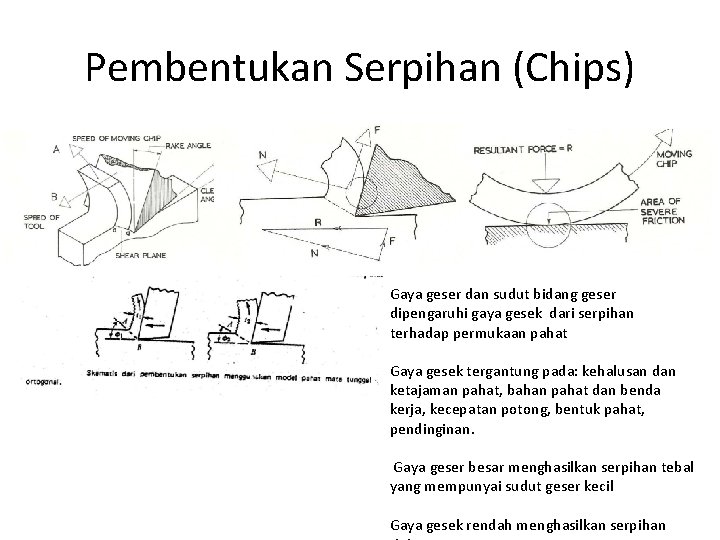

Pembentukan Serpihan (Chips) Gaya geser dan sudut bidang geser dipengaruhi gaya gesek dari serpihan terhadap permukaan pahat Gaya gesek tergantung pada: kehalusan dan ketajaman pahat, bahan pahat dan benda kerja, kecepatan potong, bentuk pahat, pendinginan. Gaya geser besar menghasilkan serpihan tebal yang mempunyai sudut geser kecil Gaya gesek rendah menghasilkan serpihan

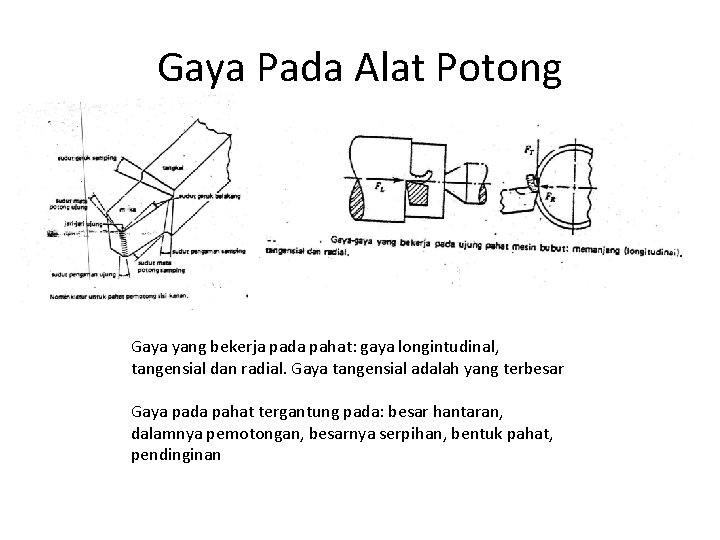

Gaya Pada Alat Potong Gaya yang bekerja pada pahat: gaya longintudinal, tangensial dan radial. Gaya tangensial adalah yang terbesar Gaya pada pahat tergantung pada: besar hantaran, dalamnya pemotongan, besarnya serpihan, bentuk pahat, pendinginan

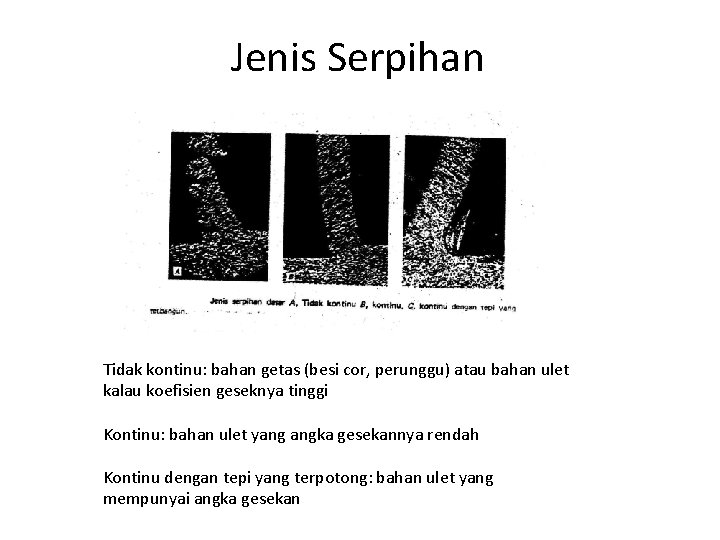

Jenis Serpihan Tidak kontinu: bahan getas (besi cor, perunggu) atau bahan ulet kalau koefisien geseknya tinggi Kontinu: bahan ulet yang angka gesekannya rendah Kontinu dengan tepi yang terpotong: bahan ulet yang mempunyai angka gesekan

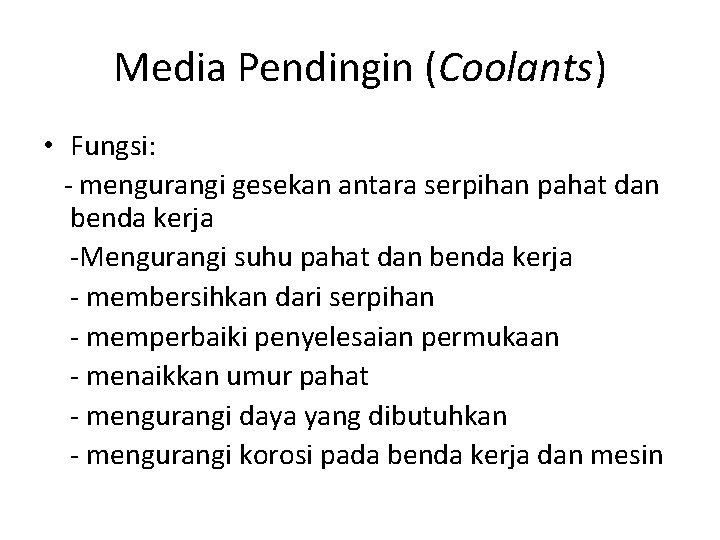

Media Pendingin (Coolants) • Fungsi: - mengurangi gesekan antara serpihan pahat dan benda kerja -Mengurangi suhu pahat dan benda kerja - membersihkan dari serpihan - memperbaiki penyelesaian permukaan - menaikkan umur pahat - mengurangi daya yang dibutuhkan - mengurangi korosi pada benda kerja dan mesin

Jenis Media Pendingin • 1. Gas, udara tekan, carbon dioksida 2. Minyak larut air, minyak tersulfurasi, minyak mineral, minyak parafin, minyak lemak hewan 3. Pelumas kerosin, air soda

Pahat

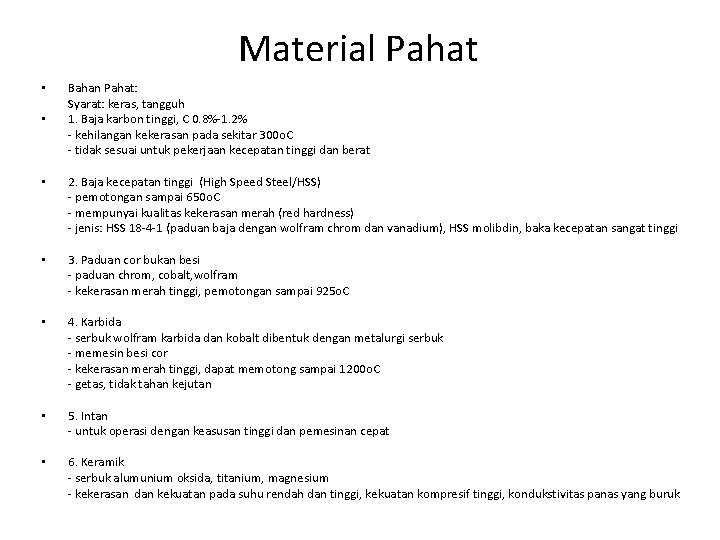

Material Pahat • • Bahan Pahat: Syarat: keras, tangguh 1. Baja karbon tinggi, C 0. 8%-1. 2% - kehilangan kekerasan pada sekitar 300 o. C - tidak sesuai untuk pekerjaan kecepatan tinggi dan berat • 2. Baja kecepatan tinggi (High Speed Steel/HSS) - pemotongan sampai 650 o. C - mempunyai kualitas kekerasan merah (red hardness) - jenis: HSS 18 -4 -1 (paduan baja dengan wolfram chrom dan vanadium), HSS molibdin, baka kecepatan sangat tinggi • 3. Paduan cor bukan besi - paduan chrom, cobalt, wolfram - kekerasan merah tinggi, pemotongan sampai 925 o. C • 4. Karbida - serbuk wolfram karbida dan kobalt dibentuk dengan metalurgi serbuk - memesin besi cor - kekerasan merah tinggi, dapat memotong sampai 1200 o. C - getas, tidak tahan kejutan • 5. Intan - untuk operasi dengan keasusan tinggi dan pemesinan cepat • 6. Keramik - serbuk alumunium oksida, titanium, magnesium - kekerasan dan kekuatan pada suhu rendah dan tinggi, kekuatan kompresif tinggi, kondukstivitas panas yang buruk

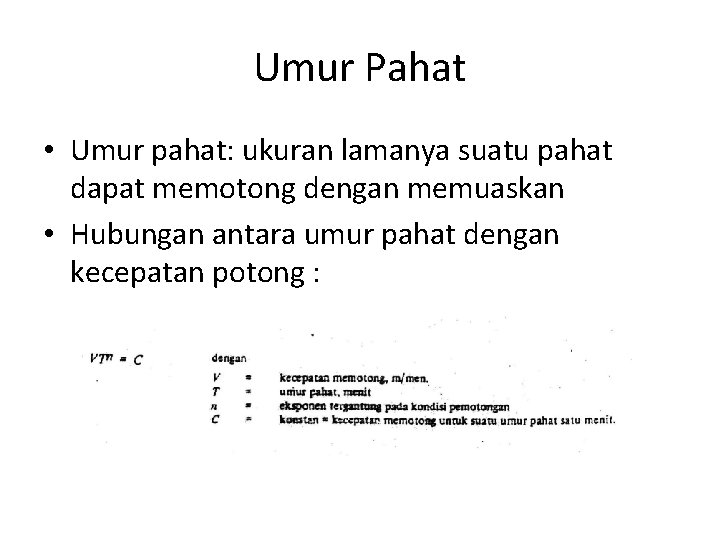

Umur Pahat • Umur pahat: ukuran lamanya suatu pahat dapat memotong dengan memuaskan • Hubungan antara umur pahat dengan kecepatan potong :

Mampu Mesin • Mampu mesin (machineability) : kemudahan suatu bahan untuk dimesin • Faktor yang mempengaruhi: - keuletan dan kekerasan bahan - jenis dan bentuk pahat
