PEMOGRAMAN ROBOT LINE FOLLOWER PEMOGRAMAN ROBOT LF ROBOT
PEMOGRAMAN ROBOT LINE FOLLOWER

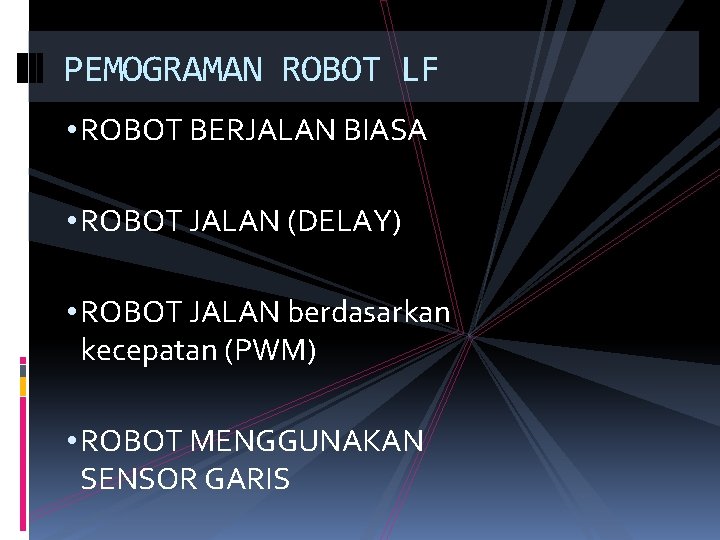

PEMOGRAMAN ROBOT LF • ROBOT BERJALAN BIASA • ROBOT JALAN (DELAY) • ROBOT JALAN berdasarkan kecepatan (PWM) • ROBOT MENGGUNAKAN SENSOR GARIS
PEMOGRAMAN ROBOT JALAN BIASA Menggunakan : 1. MOTOR 2. DI-DRIVER MOTOR 2. MIKROKONTROLER
PEMOGRAMAN ROBOT JALAN BIASA Yang harus diingat: • Supplay tegangan 9 volt motor JANGAN TERBALIK KUTUBNYA • PIN In 0, In 1, In 2, In 3, En 1, En 2 = Output 0 (low) • En 1 dan En 2 harus logika 1 (high) agar driver motor ON
PEMOGRAMAN ROBOT JALAN BIASA Penyambungan DRIVER MOTOR dengan Mikrokontroler In 0 ke PORTD. 0 In 1 ke PORTD. 1 In 2 ke PORTD. 2 In 3 ke PORTD. 3 En 1 ke PORTD. 4 En 2 ke PORTD. 5
PEMOGRAMAN ROBOT JALAN BIASA Algoritma Kedua Motor jalan Maju In 0 = 1 (high) In 1 = 0 (low) In 2 = 1 (high) In 3 = 0 (low) En 1 = 1 (high) En 2 = 1 (high)
PEMOGRAMAN ROBOT JALAN BIASA Algoritma Kedua Motor jalan MUNDUR In 0 = 0 (low) In 1 = 1 (high) In 2 = 0 (low) In 3 = 1 (high) En 1 = 1 (high) En 2 = 1 (high)
PEMOGRAMAN ROBOT JALAN BIASA Algoritma Kedua Motor STOP In 0 = 0 (low) In 1 = 1 (high) In 2 = 0 (low) In 3 = 1 (high) En 1 = 0 (low) En 2 = 0 (low)
PEMOGRAMAN ROBOT JALAN BIASA Buatlah Program robot 1. Berputar kanan panjang 2. Berputar kiri panjang 3. Berputar kanan pendek 4. Berputar kiri pendek
PEMOGRAMAN ROBOT JALAN BIASA Buatlah Program robot dalam bentuk void dan define: 1. Maju 2. Mundur 3. Stop 4. Berputar kanan panjang 5. Berputar kiri panjang 6. Berputar kanan pendek 7. Berputar kiri pendek
ALGORITMA ROBOT JALAN BIASA ROBOT MAJU: • MOTOR KANAN MAJU • MOTOR KIRI MAJU ROBOTMUNDUR: • MOTOR KANAN MUNDUR • MOTOR KIRI MUNDUR

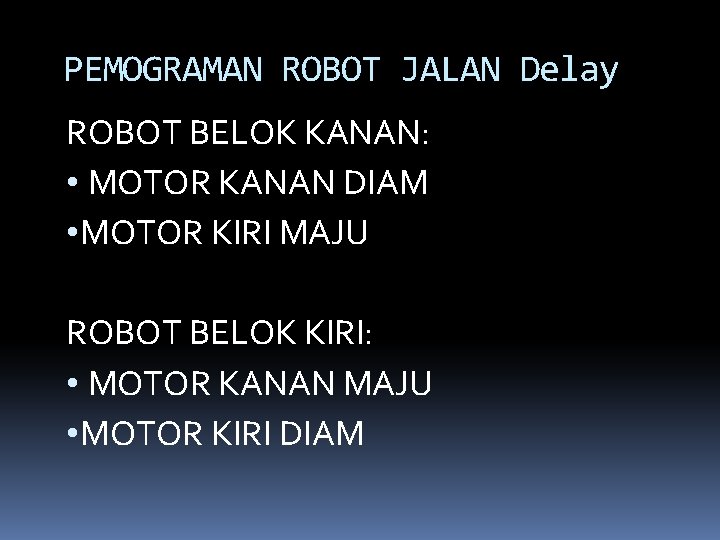

PEMOGRAMAN ROBOT JALAN Delay ROBOT BELOK KANAN: • MOTOR KANAN DIAM • MOTOR KIRI MAJU ROBOT BELOK KIRI: • MOTOR KANAN MAJU • MOTOR KIRI DIAM
PEMOGRAMAN ROBOT JALAN Delay Buatlah Program robot: Selama 1 detik maju, kemudian selama 2 detik mundur, kemudian selama 0. 5 detik belok kanan dan kemudian selama 0. 4 detik belok kiri. (menggunakan delay)

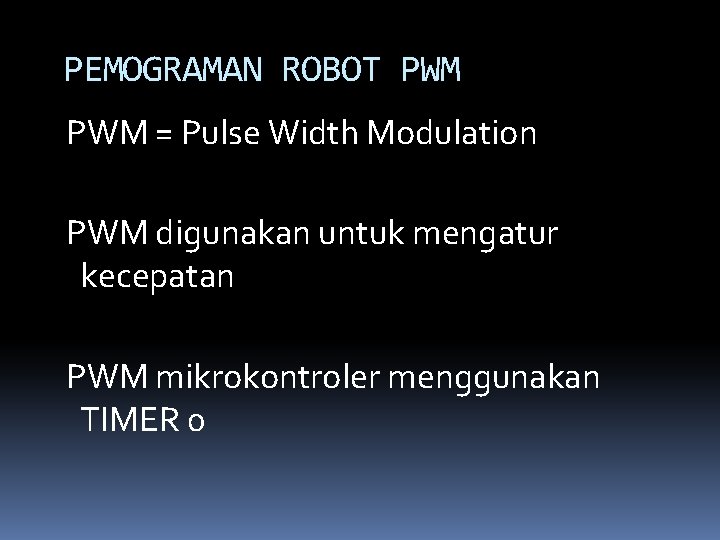

PEMOGRAMAN ROBOT PWM = Pulse Width Modulation PWM digunakan untuk mengatur kecepatan PWM mikrokontroler menggunakan TIMER 0
PEMOGRAMAN ROBOT PWM TIMER yang digunakan TIMER 0 Menggunakan timer INTERUPT OVERFLOW Clock value: 43. 200 k. Hz
PEMOGRAMAN ROBOT PWM Tuliskan kode berikut pada timer interupt overflow: x++; if(x>=rpwm)PORTC. 0=0; else PORTC. 0=1; if(x>=lpwm)PORTC. 2=0; else PORTC. 2=1; TCNT 0=0 x. FF;
PEMOGRAMAN ROBOT PWM Kecepatan motor kanan : rpwm Kecepatan motor kanan : lpwm Kecepatan terkecil = 0 Kecepatan tercepat = 255
PEMOGRAMAN ROBOT PWM Contoh pemograman : void fast() { rpwm=255; lpwm=255; } Motor kanan dan kiri memiliki kecepatan maksimal
PEMOGRAMAN ROBOT PWM Buatlah Pemograman Motor pada robot: 1. Kecepatan Cepat 2. Sedang 3. Pelan 4. Diam (0) Gunakan void dan define
