PEMELIHARAAN RUTIN

Tujuan Pemeliharaan Rutin Menjaga jembatan tetap seperti semula Pekerjaan yang berulang dan sederhana Dilakukan seumur jembatan

Lingkup Pemeliharaan Rutin Pembersihan – Pembersihan secara umum – Penumpukan sampah dan hambatan – Pipa cucuran drainase yang tersumbat – Siar muai yang tersumbat Pengecatan sederhana

Lingkup……. (cont) Penanganan kerusakan ringan, yaitu: – Pemeliharaan permukaan jalan Lapisan permukaan yang berlubang, kasar, atau retak Lapisan permukaan yang licin – Tanah timbunan yang retak atau menggembung – Permukaan trotoir/kerb yang licin

Lingkup……. (cont) – Kerusakan ringan siar muai Lapisan permukaan yang berlubang, kasar, atau retak Lapisan permukaan yang licin – Kerusakan rambu-rambu lalu lintas dan marka jalan Ø Rambu-rambu lalu-lintas dan marka jalan usang Ø Hilangnya material rambu lalu-lintas dan marka jalan

Acuan Normatif Undang-Undang RI Nomor 38 Tahun 2004 tentang Jalan; Peraturan Pemerintah RI Nomor 34 Tahun 2006 tentang Jalan. Bridge Management System (BMS) 1992, Panduan Pemeliharaan dan Rehabilitasi Jembatan.

Peralatan Dan Perlengkapan Kerja Surat tugas Peralatan untuk pembersihan saluran dan lubang drainase, sambungan ekspansi, perletakan, komponen logam yang mudah berkarat serta peralatan untuk pembuangan sampah di sekitar jembatan yang diakibatkan oleh banjir, Sapu atau sekop

Peralatan Dan. . . (cont) Sikat kawat Parang pembabat, kapak dan/atau gergaji Gergaji beton Tangga Peta ruas jalan Gambar terlaksana (as built drawing) jembatan

Peralatan Dan. . . (cont) Kelengkapan kerja (helm pengaman, sarung tangan, kaca mata pengaman) Tanda pengaman kerja (traffic cone, rompi kerja, papan peringatan, dll) Kamera digital Buku catatan

Keselamatan Kerja Keselamatan terhadap pemakai jalan Keselamatan terhadap petugas pemeliharaan rutin

Pembersihan Secara Umum Membersihkan tanah, kerikil, pasir dan sebagainya pada daerah-daerah: – Semua saluran drainase – Perletakan/landasan di abutment atau pilar – Semua permukaan baja – Semua lubang sulingan yang disediakan pada abutment atau wing wall – Sekitar aliran sungai

Pembersihan : (lanjutan) Membersihakan tumbuhan liar disekitar: – Perletakkan/landasan – Sambungan siar muai – Lantai jembatan – Dinding batu atau beton. Membersihan/mencuci tanda-tanda, papan nama jembatan dan sandaran yang dicat.

Penumpukan Sampah Dan Hambatan Penumpukan sampah yang menambah gaya horisontal pada struktur Penumpukan sampah pada alur sungai yang mengakibatkan terhalangnya arus aliran sungai atau merubah arah aliran sungai Bagian-bagian bekas pembongkaran jembatan yang berada pada daerah alur sungai yang mengakibatkan terhalangnya dan tertahannya arus aliran sungai dan kemudian menyebabkan terjadinya penggerusan pada daerah timbunan, tebing sungai atau pada pondasi jembatan

Pipa Cucuran Yang Tersumbat Menyebabkan genangan air di lantai jembatan yang bisa mengakibatkan kecelakaan lalu lintas Menjamin air agar tidak membasahi bagian dari struktur jembatan

Pipa Drainase Yang Tersumbat Mengakibatkan tekanan hidrostatik yang besar dari balik dinding penahan tanah Menghindari keruntuhan dinding penahan Menghindari erosi/longsoran material

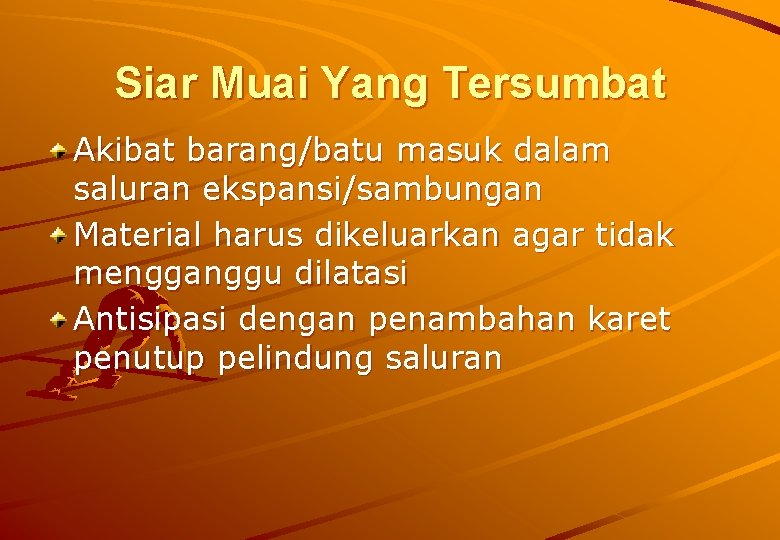

Siar Muai Yang Tersumbat Akibat barang/batu masuk dalam saluran ekspansi/sambungan Material harus dikeluarkan agar tidak mengganggu dilatasi Antisipasi dengan penambahan karet penutup pelindung saluran

Perbaikan Kerusakan Ringan Siar Muai Kerusakan siar muai yang tidak sama tinggi diatasi dengan chipping manual Kerusakan siar muai yang longgar /terlepas ikatannya diperbaiki dengan pengencangan baut dan mengganti alat pengikatnya

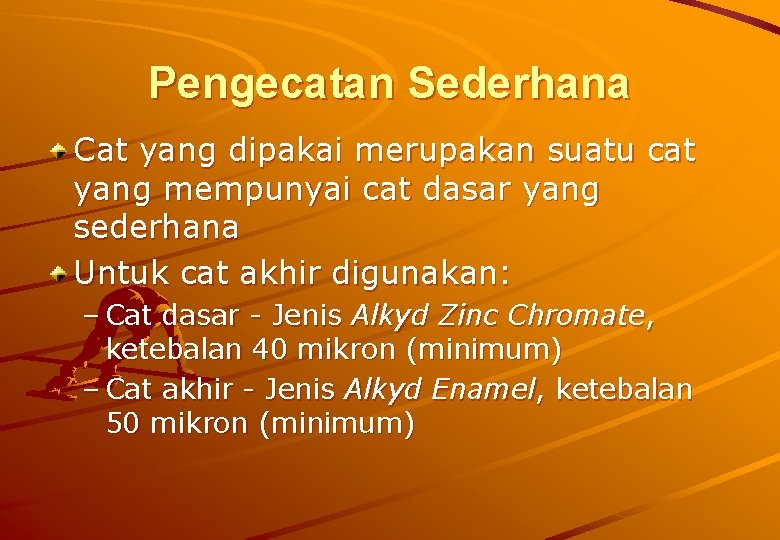

Pengecatan Sederhana Cat yang dipakai merupakan suatu cat yang mempunyai cat dasar yang sederhana Untuk cat akhir digunakan: – Cat dasar - Jenis Alkyd Zinc Chromate, ketebalan 40 mikron (minimum) – Cat akhir - Jenis Alkyd Enamel, ketebalan 50 mikron (minimum)

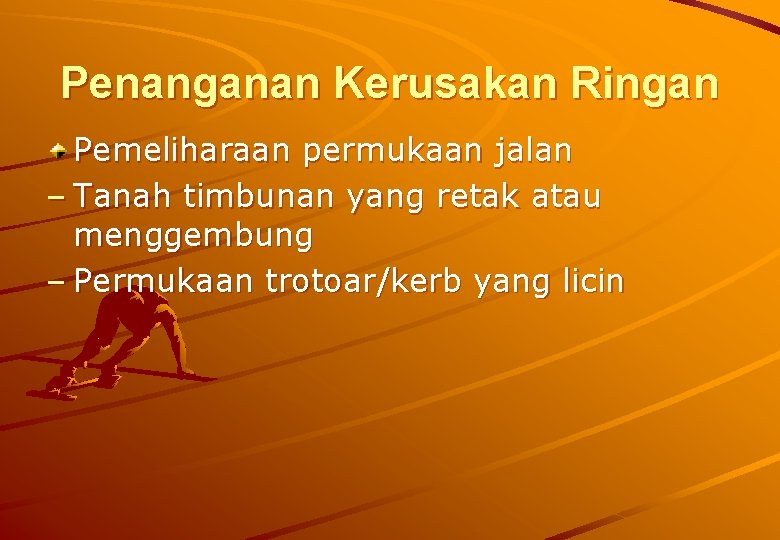

Penanganan Kerusakan Ringan Pemeliharaan permukaan jalan – Tanah timbunan yang retak atau menggembung – Permukaan trotoar/kerb yang licin

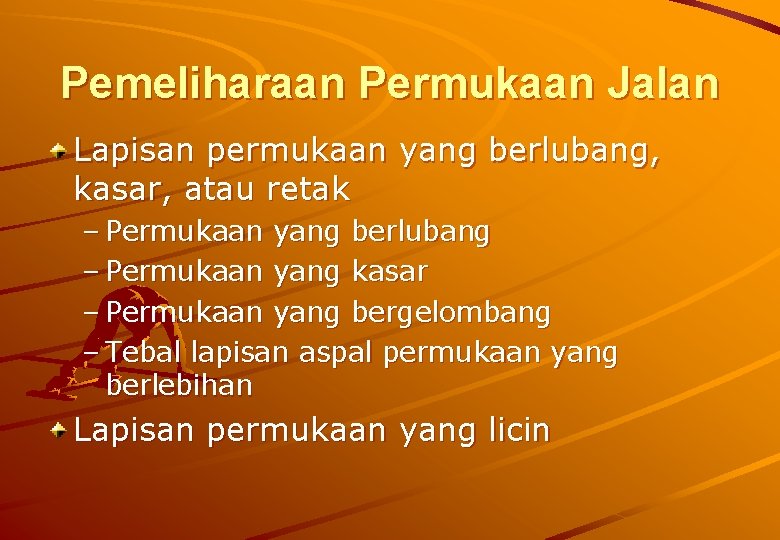

Pemeliharaan Permukaan Jalan Lapisan permukaan yang berlubang, kasar, atau retak – Permukaan yang berlubang – Permukaan yang kasar – Permukaan yang bergelombang – Tebal lapisan aspal permukaan yang berlebihan Lapisan permukaan yang licin

Tanah Timbunan Yang Retak Atau Menggembung Keretakan timbunan Penurunan/settlement timbunan Kelongsoran tebing dan penggembungan

Permukaan Trotoar/Kerb yang Licin Permukaan disikat dengan sikat kawat. Untuk permukaan beton bisa dilakukan dengan sikat kawat mekanis. Melapisi permukaan dengan bahan anti slip dengan lapisan epoksi.

Kerusakan Rambu-rambu Lalu Lintas Dan Marka Jalan Rambu-rambu lalu-lintas dan marka jalan usang, penyebabnya: – Cuaca – Aus karena kikisan ban (pada marka jalan) – Kerusakan lain akibat tindakan kekerasan Hilangnya material rambu lalu-lintas dan marka jalan
