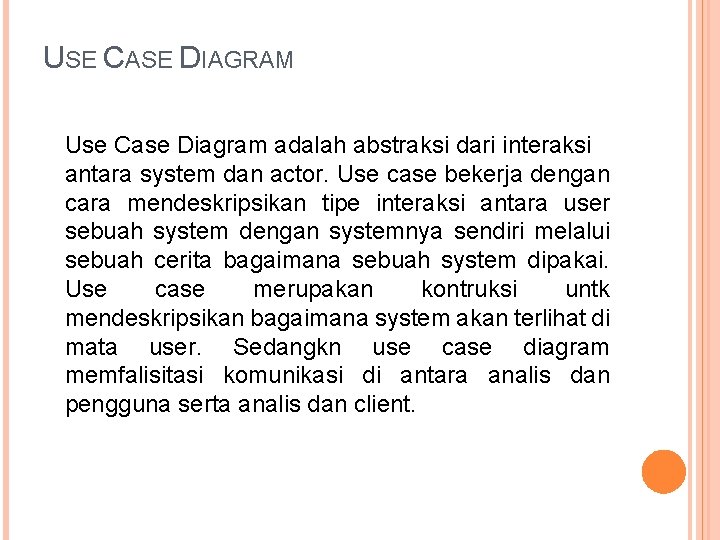

USE CASE DIAGRAM Use Case Diagram adalah abstraksi dari interaksi antara system dan actor. Use case bekerja dengan cara mendeskripsikan tipe interaksi antara user sebuah system dengan systemnya sendiri melalui sebuah cerita bagaimana sebuah system dipakai. Use case merupakan kontruksi untk mendeskripsikan bagaimana system akan terlihat di mata user. Sedangkn use case diagram memfalisitasi komunikasi di antara analis dan pengguna serta analis dan client.

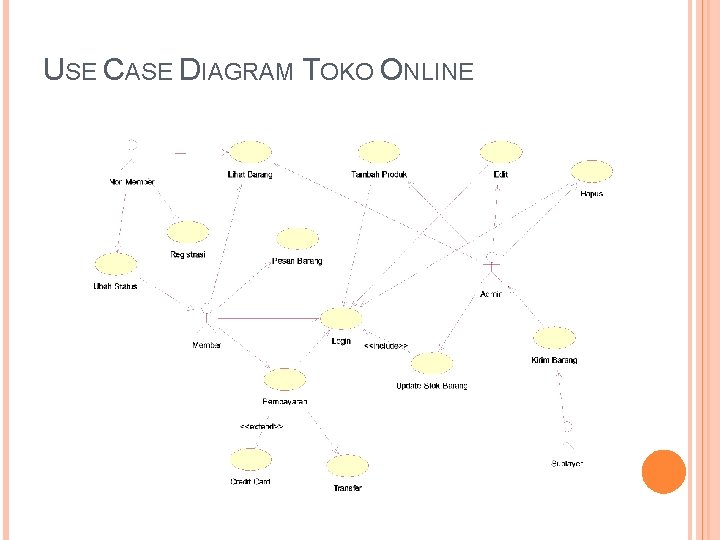

USE CASE DIAGRAM TOKO ONLINE

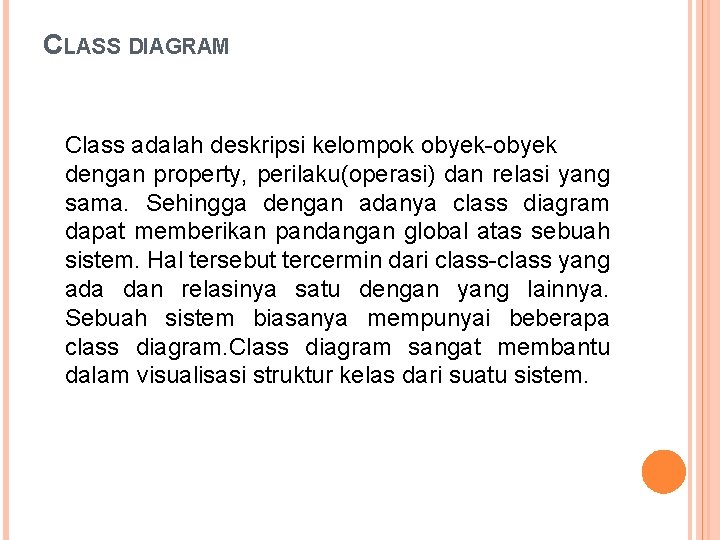

CLASS DIAGRAM Class adalah deskripsi kelompok obyek-obyek dengan property, perilaku(operasi) dan relasi yang sama. Sehingga dengan adanya class diagram dapat memberikan pandangan global atas sebuah sistem. Hal tersebut tercermin dari class-class yang ada dan relasinya satu dengan yang lainnya. Sebuah sistem biasanya mempunyai beberapa class diagram. Class diagram sangat membantu dalam visualisasi struktur kelas dari suatu sistem.

CLASS DIAGRAM TOKO ONLINE

SEQUENCE DIAGRAM Sequence digunakan untuk menggambarkan perilaku pada sebuah scenario. Kegunaannya untuk menunjukkan rangkaian pesan yang dikirim antar objek juga interaksi antara objek, sesuatu yang terjadi pada titik tertentu dalam eksekusi sistem.

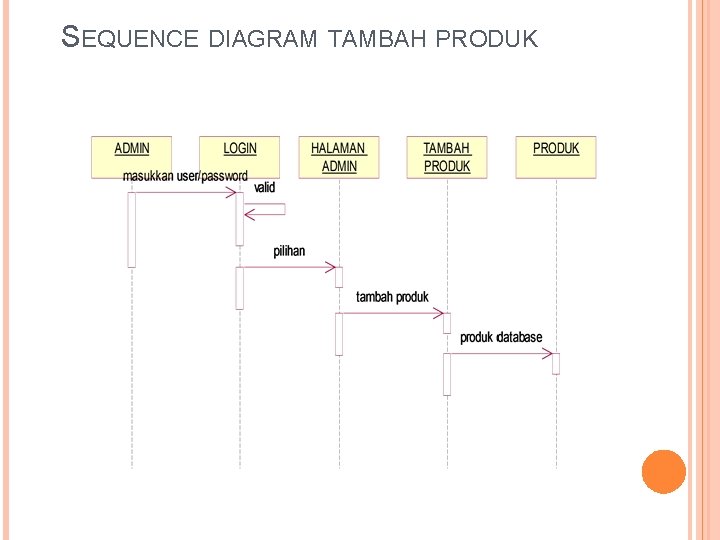

SEQUENCE DIAGRAM TAMBAH PRODUK

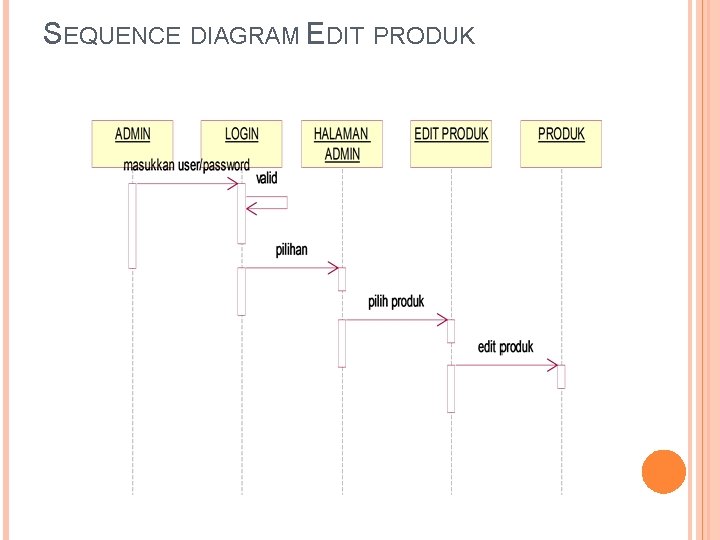

SEQUENCE DIAGRAM EDIT PRODUK

SEQUENCE DIAGRAM HAPUS PRODUK

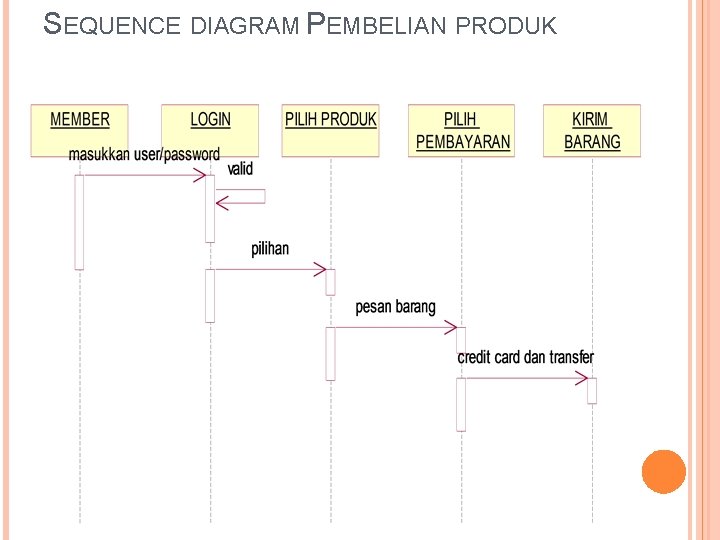

SEQUENCE DIAGRAM PEMBELIAN PRODUK

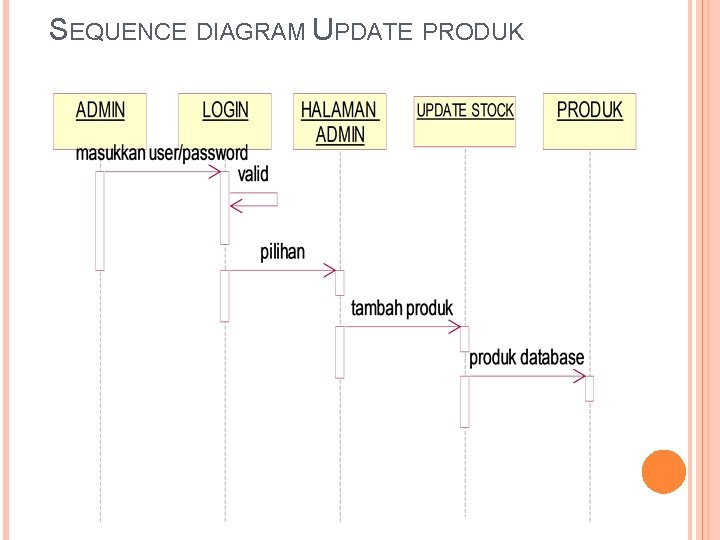

SEQUENCE DIAGRAM UPDATE PRODUK

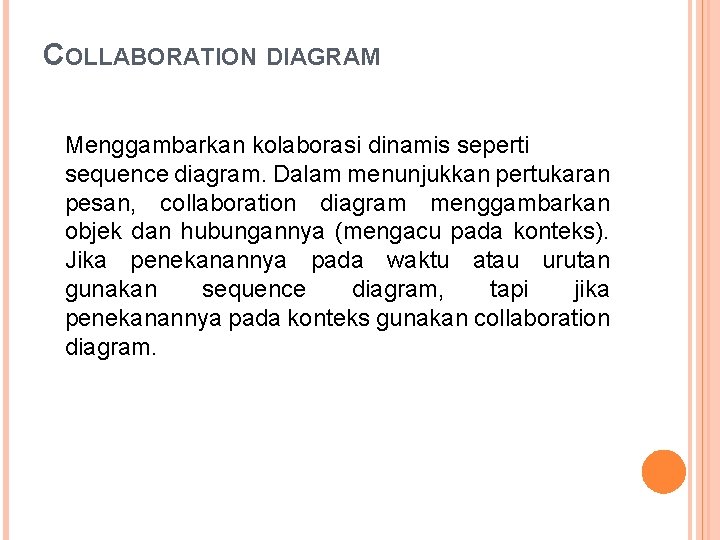

COLLABORATION DIAGRAM Menggambarkan kolaborasi dinamis seperti sequence diagram. Dalam menunjukkan pertukaran pesan, collaboration diagram menggambarkan objek dan hubungannya (mengacu pada konteks). Jika penekanannya pada waktu atau urutan gunakan sequence diagram, tapi jika penekanannya pada konteks gunakan collaboration diagram.

COLLABORATION DIAGRAM EDIT PRODUK

COLLABORATION DIAGRAM TAMBAH PRODUK

COLLABORATION DIAGRAM HAPUS PRODUK

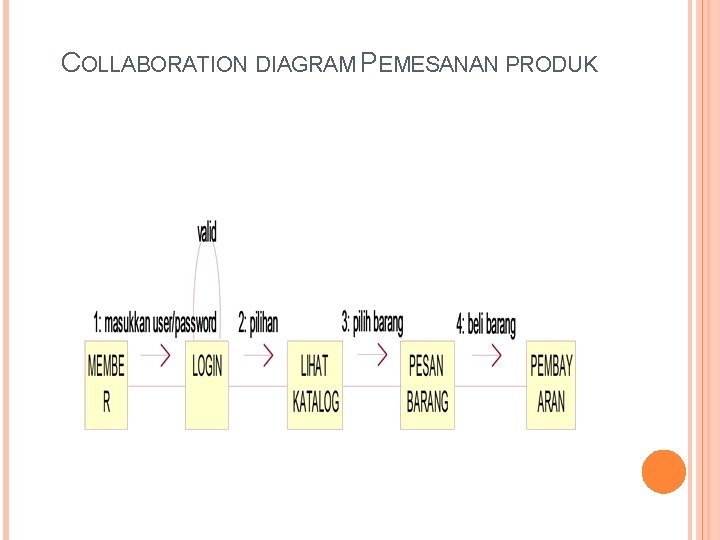

COLLABORATION DIAGRAM PEMESANAN PRODUK

COLLABORATION DIAGRAM NON MEMBER PRODUK

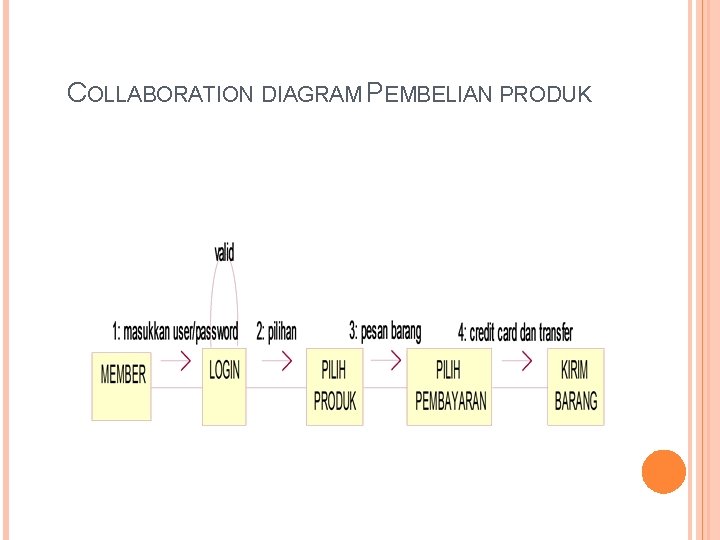

COLLABORATION DIAGRAM PEMBELIAN PRODUK

COLLABORATION DIAGRAM UPDATE STOK

STATECHART DIAGRAM Statechart diagram menggambrakan transisi dan perubahan keadaan (dari satu state ke state lainnya) suatu objek pada sistem sebagai akibat dari stimuli yang diterima. Pada umumnya statechart diagram menggambarkan class tertentu (satu class dapat memiliki lebih dari satu statechart diagram).

STATECHART DIAGRAM TAMBAH PRODUK

STATECHART DIAGRAM HAPUS PRODUK

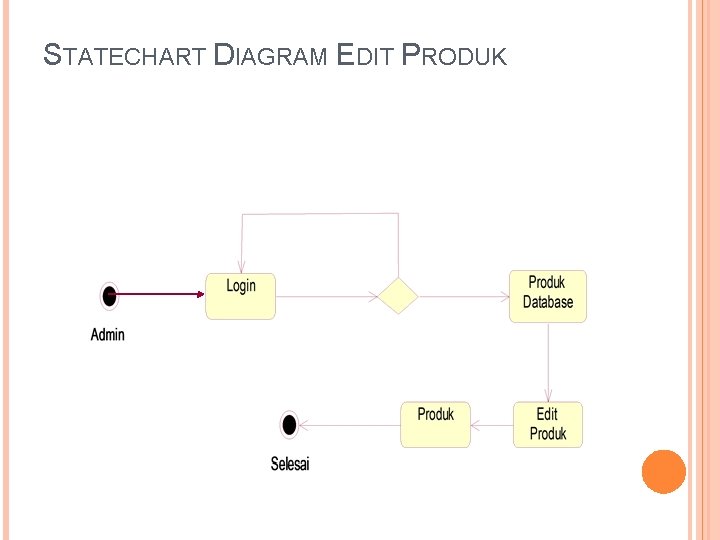

STATECHART DIAGRAM EDIT PRODUK

STATECHART DIAGRAM UPDATE PRODUK

STATECHART DIAGRAM MEMBER

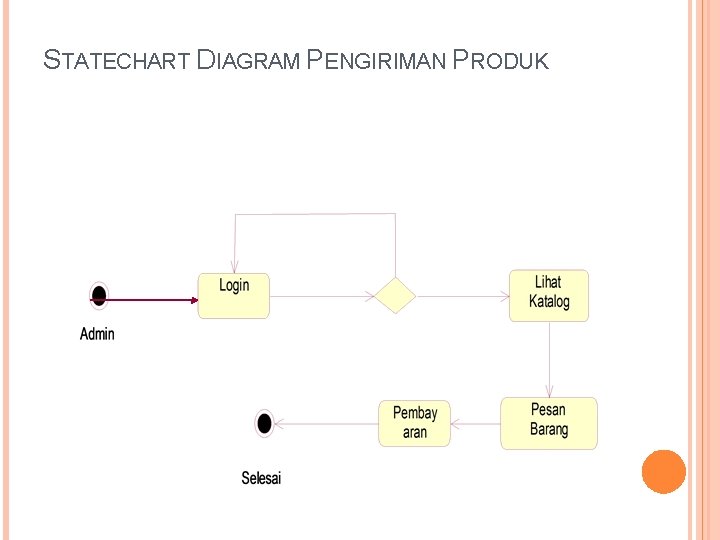

STATECHART DIAGRAM PENGIRIMAN PRODUK

STATECHART DIAGRAM NON MEMBER

ACTIVITY DIAGRAM Menggambarkan berbagai alir aktivitas dalam sistem yang sedang dirancang, bagaimana masing alir berawal, decision yang mungkin terjadi, dan bagaimana mereka berakhir. Activity diagram juga dapat menggambarkan proses paralel yang mungkin terjadi pada beberapa eksekusi.

ACTIVITY DIAGRAM TOKO ONLINE

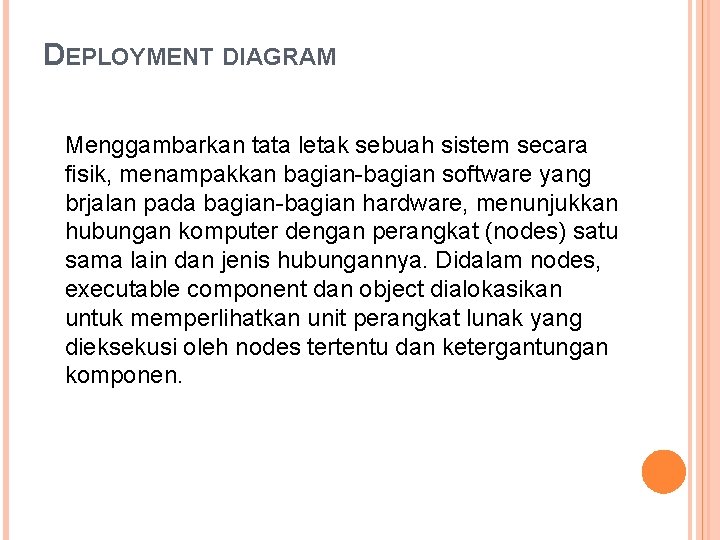

DEPLOYMENT DIAGRAM Menggambarkan tata letak sebuah sistem secara fisik, menampakkan bagian-bagian software yang brjalan pada bagian-bagian hardware, menunjukkan hubungan komputer dengan perangkat (nodes) satu sama lain dan jenis hubungannya. Didalam nodes, executable component dan object dialokasikan untuk memperlihatkan unit perangkat lunak yang dieksekusi oleh nodes tertentu dan ketergantungan komponen.

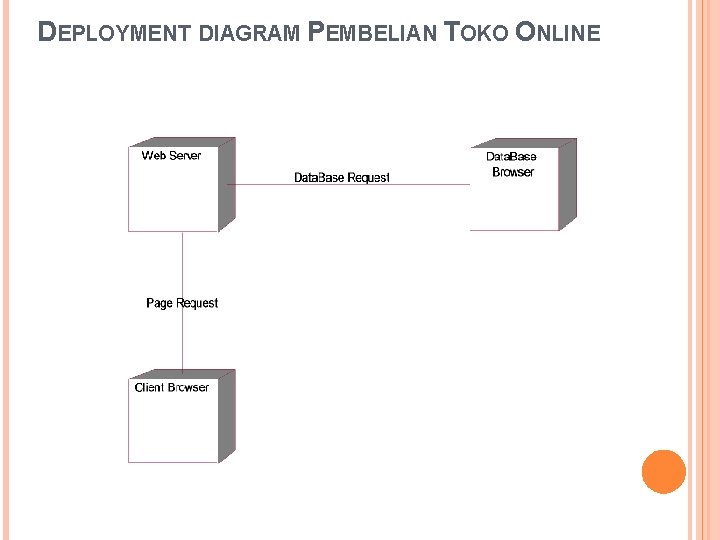

DEPLOYMENT DIAGRAM PEMBELIAN TOKO ONLINE
