PEMBUATAN ACTIVITY RELATION CHART (ARC) by Asisten PLO 2014

Definisi Activity Relation Chart (ARC) adalah peta yang disusun atas tingkat kepentingan hubungan antara fasilitas satu dengan yang lain ARC bersifat kualitatif dan cenderung berdasarkan pertimbangan-pertimbangan yang bersifat subjektif dari masing-masing fasilitas departemen

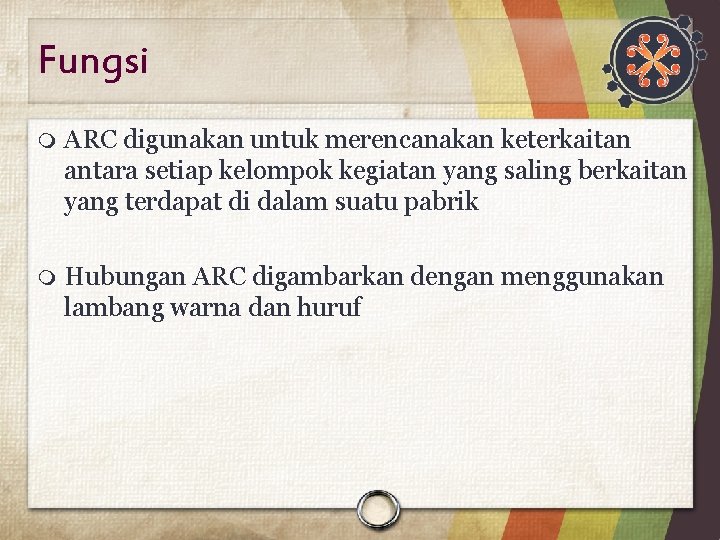

Fungsi ARC digunakan untuk merencanakan keterkaitan antara setiap kelompok kegiatan yang saling berkaitan yang terdapat di dalam suatu pabrik Hubungan ARC digambarkan dengan menggunakan lambang warna dan huruf

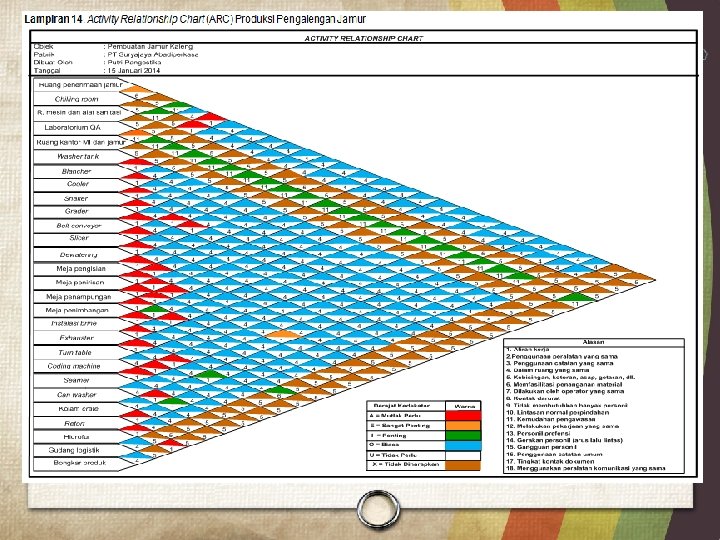

Bentuk ARC berupa tabel jarak sebuah peta jalan dimana jaraknya digantikan dengan huruf sandi kualitatif dan kode angka yang menunjukkan alasan bagi huruf sandi Sandi keterkaitan menunjukkan keterkaitan satu kegiatan dengan yang lainnya serta seberapa penting setiap kedekatan hubungan yang ada

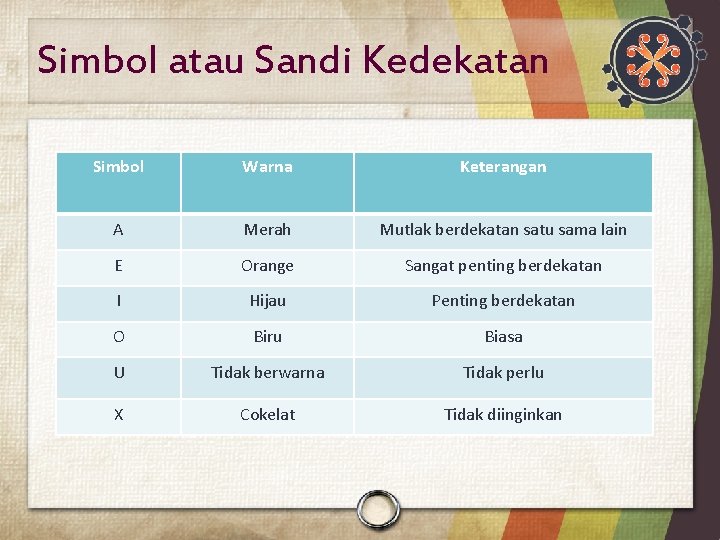

Simbol atau Sandi Kedekatan Simbol Warna Keterangan A Merah Mutlak berdekatan satu sama lain E Orange Sangat penting berdekatan I Hijau Penting berdekatan O Biru Biasa U Tidak berwarna Tidak perlu X Cokelat Tidak diinginkan

Definisi Area Allocation Diagram (AAD) Area Allocation Diagram merupakan gambaran tata letak akhir yang belum berisi fasilitas. AAD akan memperlihatkan formasi akhir tata letak pabrik yang akan dibangun. Pada prinsipnya AAD merupakan area template yang dibuat berdasarkan ARD, di mana ARD tersebut dibuat berdasarkan skala prioritas yang telah diperbaiki dan ARC.

Langkah Pembuatan Area Allocation Diagram (AAD) 1. Membuat template block diagram dan dengan menggunakan kombinasi-kombinasi garis dan pemakaian kode warna. Template block diagram menjelaskan aktivitas yang saling berkaitan di mana keterkaitan tersebut telah dianalisa menggunakan ARC. 2. Dari hasil tersebut dilakukan penyusunan ulang berdasar simbol dan angka antar departemen (ARD) 3. Setelah itu dilakukan penggabungan antara ARD fasilitas produksi dengan fasilitas kantor

Dalam pembuatan AAD dibutuhkan ukuran yang sebenarnya dari luas lantai untuk proses konversi. AAD berfungsi sebagai dasar tata letak rinci dan desain bangunan dan memberikan kemungkinan penyesuaian tata letak apabila ARD masih kurang tepat

Landasan dalam proses alokasi Aliran produksi yang menyangkut bahan dan peralatan Activity Relation Chart (ARC) yang menggambarkan aliran informasi, personil dan hubungan secara fisik antar kegiatan Activity Relation Diagram (ARD)

Contoh Gambar Area Allocation Diagram (AAD) R. Direktur R. Manajer Operasional R. Manajer HRD R. Manajer Keuangan REC MXR 3 MXR 1 MGL 1 STO MCT MXR 2 WHS TBG 1 TBG 2 MAK 1 SHP
