Pembiasan Cahaya 1 Konsep dasar pembiasan Cahaya 2
Pembiasan Cahaya 1. Konsep dasar pembiasan Cahaya 2. Pembiasan cahaya pada lensa tipis
Konsep Dasar pembiasan cahaya 1. Hukum pembiasan Snellius 2. Index bias mutlak 3. Index bias relatif

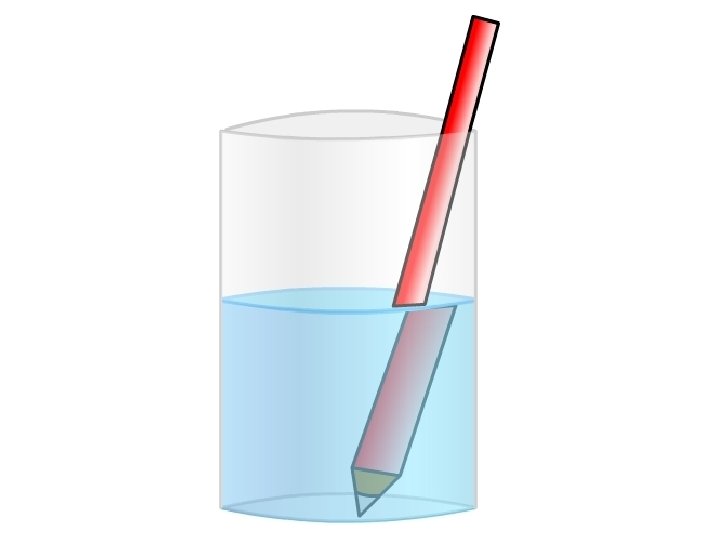

Hukum pembiasan Snellius • • Hukum I Snellius, “sinar datang, sinar bias, garis normal terletak pada satu bidang datar. ” Hukum II Snellius, “jika sinar datang dari medium kurang rapat menuju medium lebih rapat maka sinar dibelokkan mendekati garis normal. Jika sinar datang dari medium lebih rapat menuju medium kurang rapat maka sinar dibelokkan menjauhi garis normal. ”
Index bias Mutlak Suatu ukuran kemampuan suatu medium untuk membelokkan cahaya. Dilambangkan dengan n. Secara matematis dapat dicari dengan menggunakan :

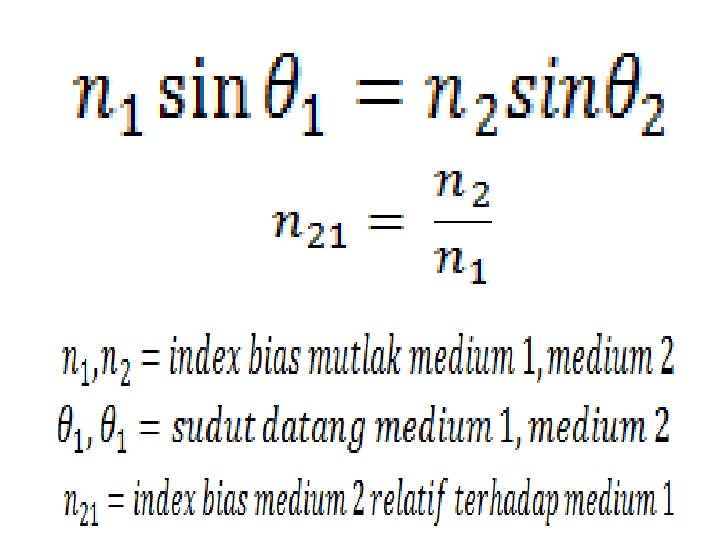

Index bias Relatif kaca udara air
Pembiasan pada bidang lengkung
Pembiasan Cahaya pada Lensa Tipis 1. Lensa Cekung 2. Lensa cembung 3. Persamaan pembuat lensa 4. Kuat lensa

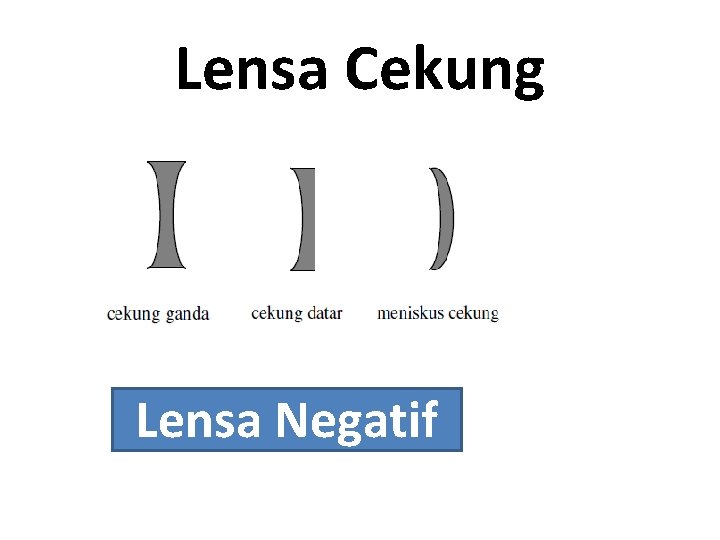

Lensa Cekung Lensa Negatif
Sinar istimewa pada lensa cekung
Perhitungan pada lensa cekung -f
Lensa Cembung Lensa positif
Sinar Istimewa pada lensa cembung
Perhitungan pada lensa cembung f
Persamaan Pembuat Lensa 1 2 R 1 M 2 n 1 n 2 n 1
Keterangan: R 1 = jari-jari bidang lengkungan bidang depan lensa R 2 = jari-jari bidang lengkungan bidang belakang lensa n 1 = index bias medium disekitar lensa n 2 = index bias bahan lensa M 1 = pusat kelengkungan bidang depan lensa M 2 = Pusat kelengkungan bidang belakang lensa Secara matematis dituliskan: Harus diingat: 1. R 1 atau R 2 (+) untuk bidang cembung 2. R 1 atau R 2 (-) untuk bidang cekung
Kuat Lensa P = kuat lensa (dioptri) f = jarak fokus (m) P = kuat lensa (dioptri) f = jarak fokus (cm)
Contoh soal 1. Lapisan air berada diatas lapisan karbon disulfida. Misalkan cahaya datang dari air, menuju bidang batas antara air dan karbon disulfida dengan sudut datang 250 berapakah sudut biasnya? Index bias air=1, 33, index bias karbon disulfida=1, 63
Penyelesaian: Diketahui: = 250 =1, 33 =1, 63 ditanya: =? Jawab : 20, 20
2. Sebuah lensa (n=1, 50) dibatasi oleh permukaan cembung berjari-jari 20 cm dan permukaan cekung berjari-jari 40 cm. Hitung jarak fokus lensa, dan apa jenis lensa tersebut? Penyelesaian: Diketahui: n 2=1, 50 N 1=1 R 1=+20 cm R 2=-40 cm ditanyakan: a. Jarak fokus lensa (f) b. jenis lensa
• Jawab : • f= +80 cm. Karena f (+) maka lensa itu adalah lensa cembung.
3. Sebuah lensa cembung rangkap mempunyai jari-jari kelengkungan 9 cm dan 18 cm pada kedua permukaannya. Sebuah benda pada jarak 24 cm, ternyata bayangan yang dihasilkan bersifat nyata pada jarak 24 cm dari lensa. Hitunglah: a)jarak titik fokus lensa b)kuat lensa
Penyelesaian: Diketahui: S 0=24 cm Si=+24 cm Ditanya: f dan P Jawab: a) b) a)12 cm b)1/0, 12 D
Evaluasi 1. Sebuah lensa cembung (n=1, 66) diudara mempunyai jarak fokus 12, 5 cm. Tentukan jarak fokusnya di dalam air (n 1=1, 33). (skor 20) 2. Sebuah akuarium berbentuk bola dengan jari-jari 60 cm yang berisi air dengan index bias 4/3. di dalam akuarium terdapat seekor ikan yang berjarak 40 cm dari dinding akuarium. Seekor kucing berdiri dengan jarak 90 cm dari akuarium, memandang ikan di dalamnya. Tentukan: a) bayangan ikan yang dilihat kucing; b) bayangan kucing yang dilihat ikan. (skor 50) 3. Sebuah benda berada di depan lensa cembung yang jarak fokusnya 8 cm. Jika bayangan yang terjadi tegak diperbesar 4 x. Tentukan: a) Jarak benda ke lensa b) Gambarkan bayangan yang terjadi. (skor 30)
