Pemanfaatan Teknologi Komunikasi dan Satelit untuk Dunia Pendidikan
- Slides: 13
“Pemanfaatan Teknologi Komunikasi dan Satelit untuk Dunia Pendidikan” PT ELEKTRINDO NUSANTARA
Pendahuluan Kenapa Satelit Komunikasi digunakan ? u Mengatasi kendala geografis u Mudah, Murah dan cepat untuk menggelar jaringan u Jaringan yang fleksibel
Sejarah Komunikasi Satelit di Indonesia Tahun 1976 : u Palapa Generasi A diluncurkan u Antenna Stasiun Bumi +/- 10 Meter u Pancaran ke satelit dengan daya besar u Komunikasi SCPC fm (suara analog) u Trafik yang sangat besar u Umumnya digunakan untuk publik

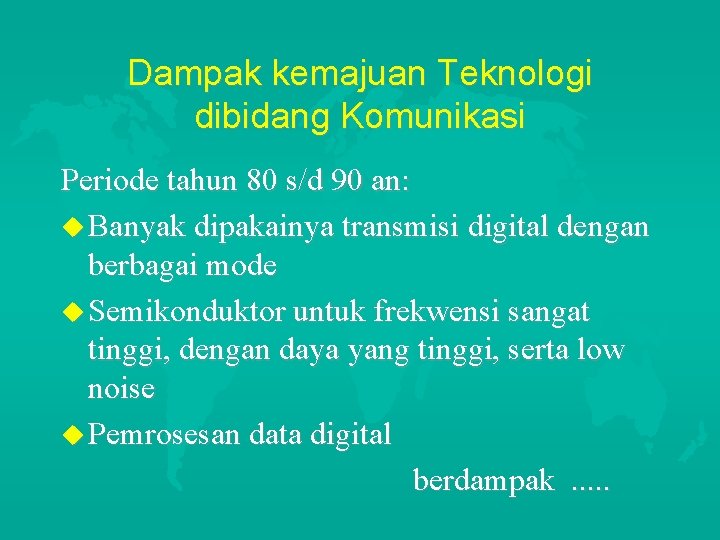

Dampak kemajuan Teknologi dibidang Komunikasi Periode tahun 80 s/d 90 an: u Banyak dipakainya transmisi digital dengan berbagai mode u Semikonduktor untuk frekwensi sangat tinggi, dengan daya yang tinggi, serta low noise u Pemrosesan data digital berdampak. . .
Evolusi pada Stasiun Bumi sebagai cikal bakal VSAT u Penggunaan transmisi digital u Daya pancar ke satelit menjadi kecil dengan menggunakan solid state power amplifier u Diperlukan Antena yang kecil 1, 8 m - 3, 7 m u Banyak jenis aplikasi yang dapat dilewatkan: voice, fax, data, video
VSAT ? u Singkatan dari Very Small Aperture Terminal u VSAT biasa disebut juga stasiun bumi mikro u Ditandai dengan penggunaan antenna yang sangat kecil, antara 1, 8 - 3, 7 m u Perangkat menggunakan semikonduktor u Daya listrik yang digunakan sangat kecil
Bagaimana cara VSAT berhubungan ? u TDM/TDMA (Time Division Multiple Access) u FDMA (Frequency Division Multiple Access) – Digital SCPC / MCPC – Digital SCPC DAMA SCPC : Single Channel Per Carrier MCPC : Multi Channel Per Carrier DAMA : Demand Assignment Multiple Access
VSAT TDM/TDMA TRANSMISI dari HUB ke VSAT SATELIT C D D B A D A B C TDM B A C C A C B D B A D B C ELEKTRINDO HUB STATION

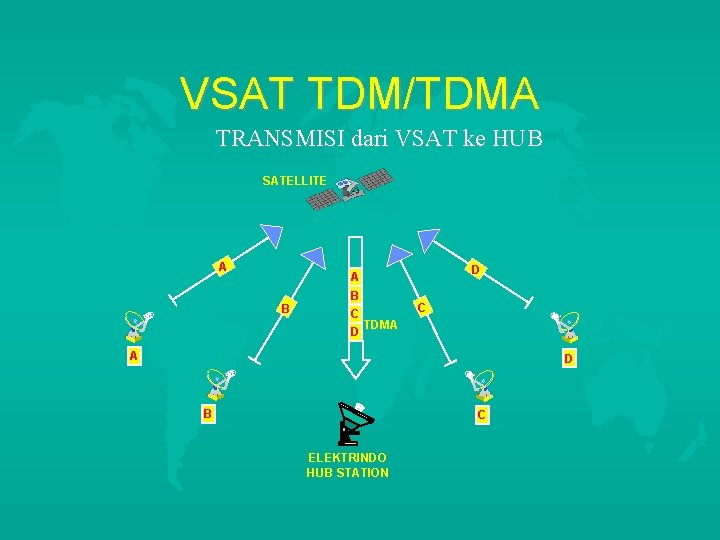

VSAT TDM/TDMA TRANSMISI dari VSAT ke HUB SATELLITE A D A B B C D C TDMA A D B C ELEKTRINDO HUB STATION
FDMA / SCPC /DAMA 1 ‘A’ requests to CSC CH 1 CH 2 CH CH 3 4 communicate with ‘D’ CH N . . . 1 2 HUB assigns available TRANSPONDER 4 channels for ‘A - D’ 3 HUB informs ‘A’ and ‘D’ the assignment 3 VSAT A VSAT D 4 ‘A’ and ‘D’ start communicating VSAT B VSAT C 2 HUB CONTROL VOICE CSC : COMMON SIGNALLING CHANNEL PDC : PRIMARY DAMA CONTROLLER PDC CH STATUS 1 2 3 4 : N BUSY IDLE BUSY : IDLE
Aplikasi VSAT u Transmisi data: – LAN, WAN, Transfer File, WEB, E-Mail, Telemetri, Remote Control, Teleprinting dll. – Image / Video – Broad/Multi cast data u Transmisi Suara: – Telepon / Fax (subscriber atau office) – Data over Voice (dengan dial up modem)
Aplikasi VSAT untuk Pendidikan u Litbang / R&D u Corespondensi Ilmiah antar Universitas u Up Date Teknologi u Belajar Jarak Jauh (Distance Learning) u Akses jarak jauh ke perpustakaan u Penginderaan jarak jauh u Video Confrence u Data broadcast
Implementasi VSAT untuk Internet akses di UKDW PALAPA Network Component WS SAC LAN HIGHWAY NEC Smart. TDMA 64 KBPS Smart. COM IDU WS WS UKDW MD / SAC • ITB Internet Ground EN’s Ground Station • VSAT Terminal WS MD / SAC WS ELEKTRINDO HUB STATION NEC ROUTER Smart. COM IDU WS UNIVERSITY B SCPC 2 MBPS ROUTER ITB CAMPUS WAN ITB VSAT 1, 5 Mbps (Ku-Band) • EN to Universities: TDM/TDMA 64 Kbps. • ITB to EN : SCPC 64 Kbps (C-Band) JSAT-3 SCPC 64 KBPS for Internet Gateway The Type of connection: • ITB to JAPAN : SCPC INTERNET (JAPAN)
