PEMADATAN TANAH Alat alat yang digunakan 1 2

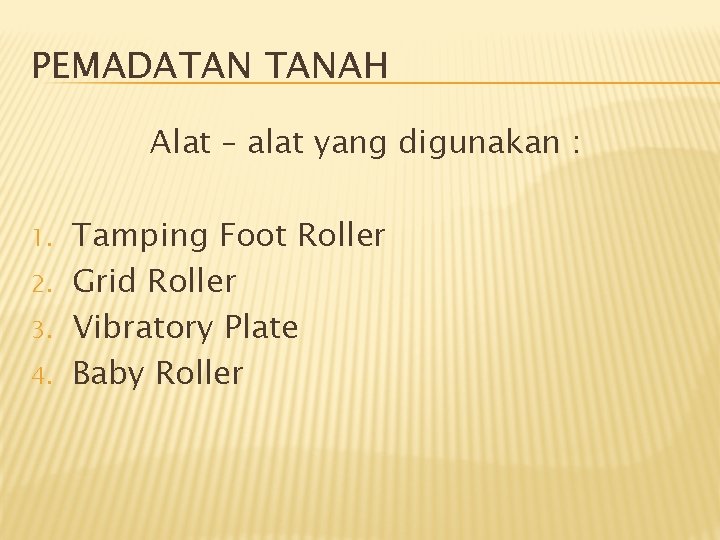

PEMADATAN TANAH Alat – alat yang digunakan : 1. 2. 3. 4. Tamping Foot Roller Grid Roller Vibratory Plate Baby Roller

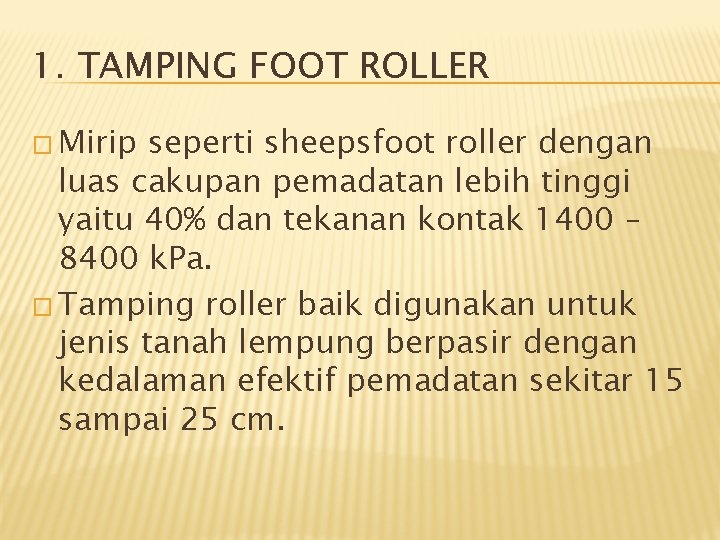

1. TAMPING FOOT ROLLER � Mirip seperti sheepsfoot roller dengan luas cakupan pemadatan lebih tinggi yaitu 40% dan tekanan kontak 1400 – 8400 k. Pa. � Tamping roller baik digunakan untuk jenis tanah lempung berpasir dengan kedalaman efektif pemadatan sekitar 15 sampai 25 cm.

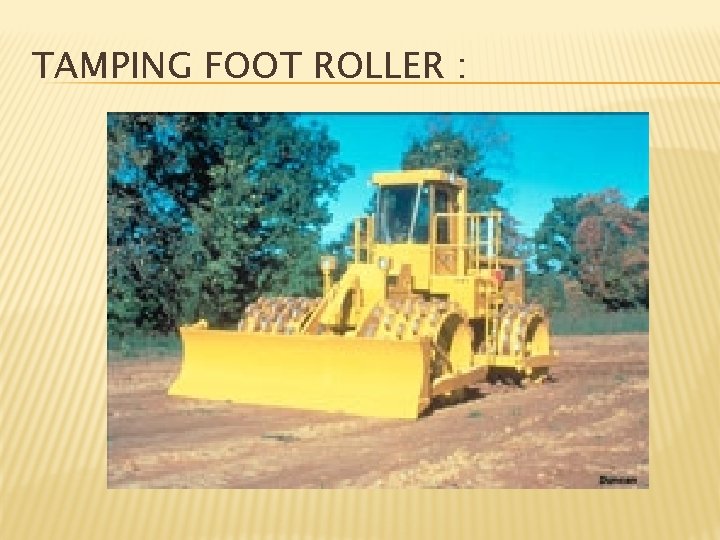

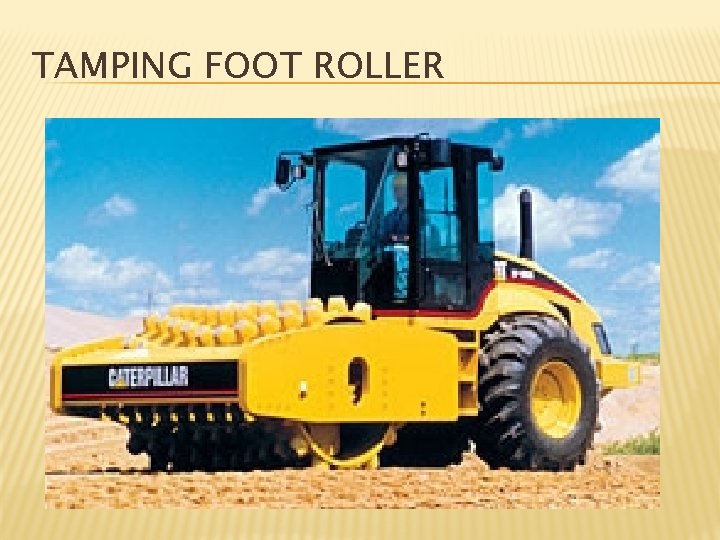

TAMPING FOOT ROLLER :

TAMPING FOOT ROLLER

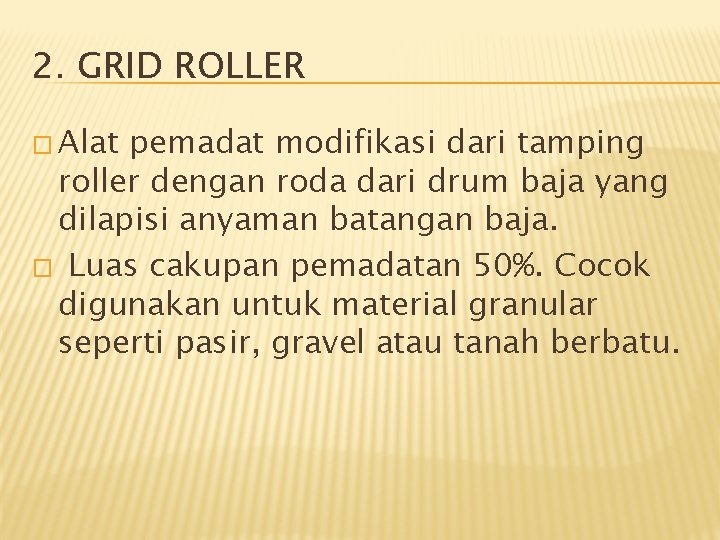

2. GRID ROLLER � Alat pemadat modifikasi dari tamping roller dengan roda dari drum baja yang dilapisi anyaman batangan baja. � Luas cakupan pemadatan 50%. Cocok digunakan untuk material granular seperti pasir, gravel atau tanah berbatu.

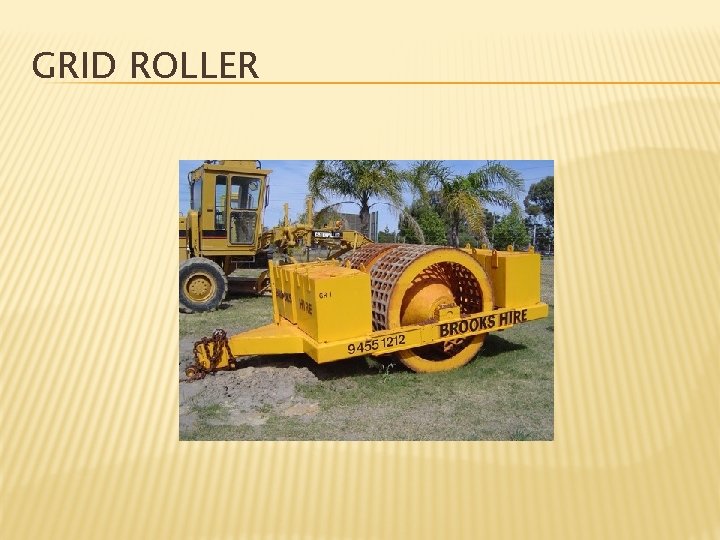

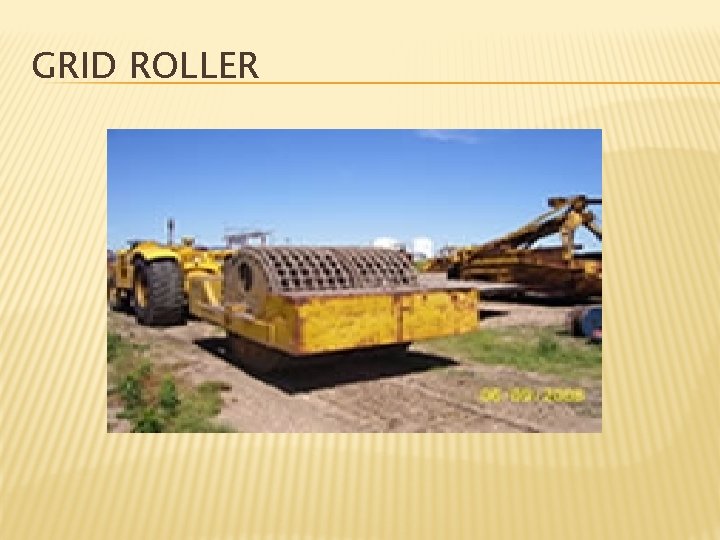

GRID ROLLER

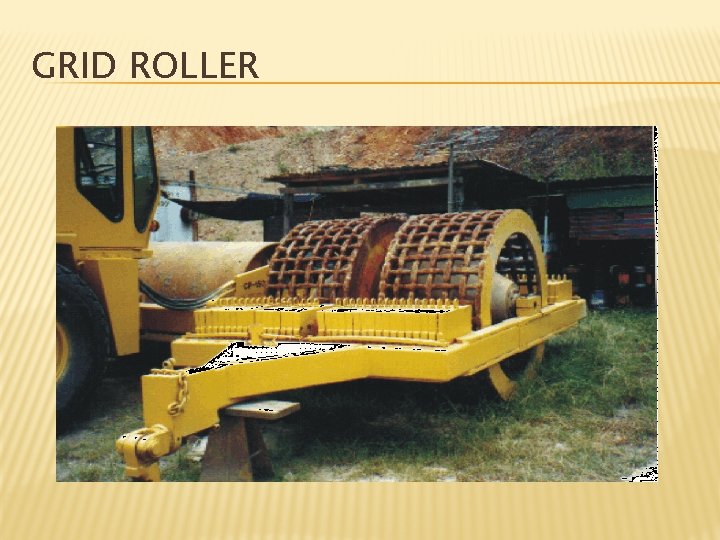

GRID ROLLER

GRID ROLLER

3. VIBRATORY PLATE � Alat pemadat berupa pelat, dikenal umum dengan nama stamper. Digunakan pada area yang sempit dan area yang mempunyai resiko tinggi jika digunakan alat pemadat besar seperti smooth wheel roller dsb.

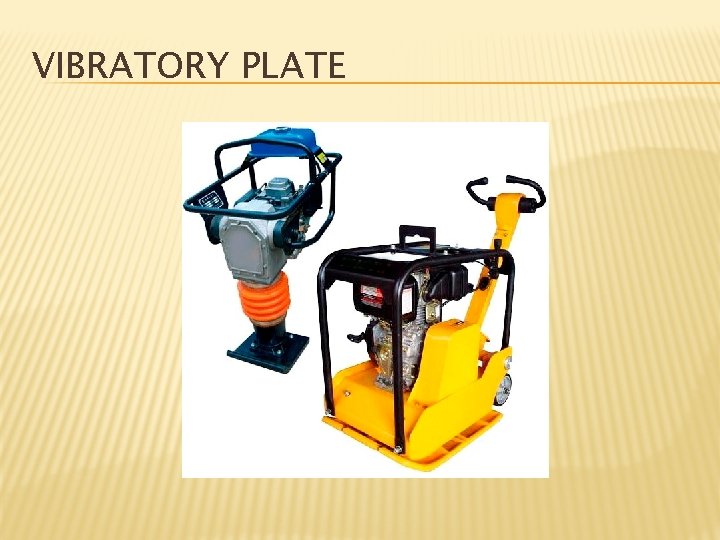

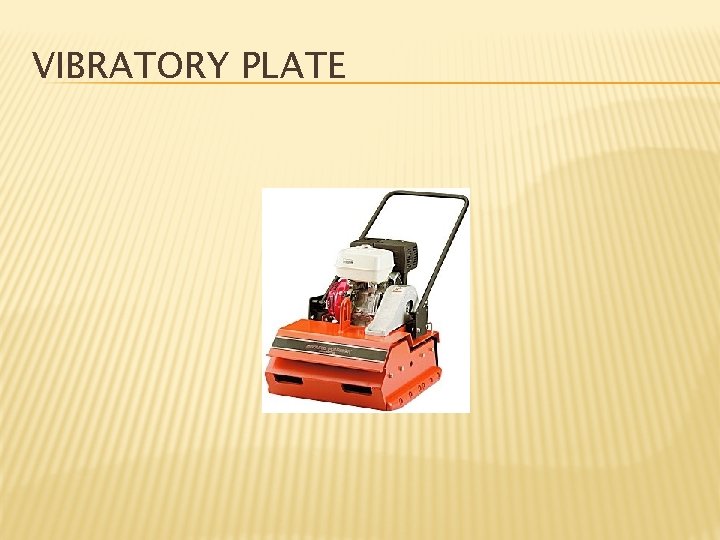

VIBRATORY PLATE

VIBRATORY PLATE

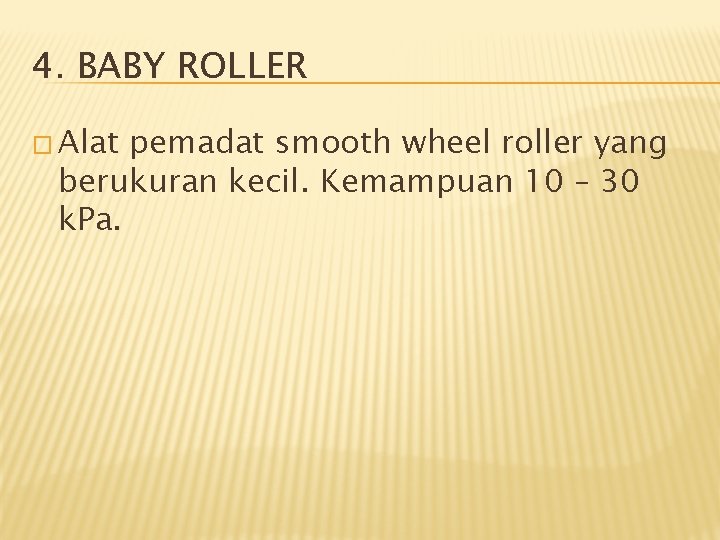

4. BABY ROLLER � Alat pemadat smooth wheel roller yang berukuran kecil. Kemampuan 10 – 30 k. Pa.

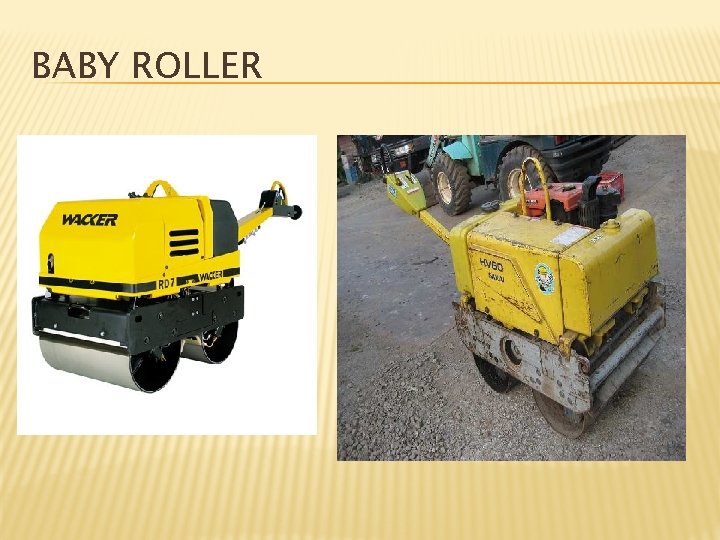

BABY ROLLER

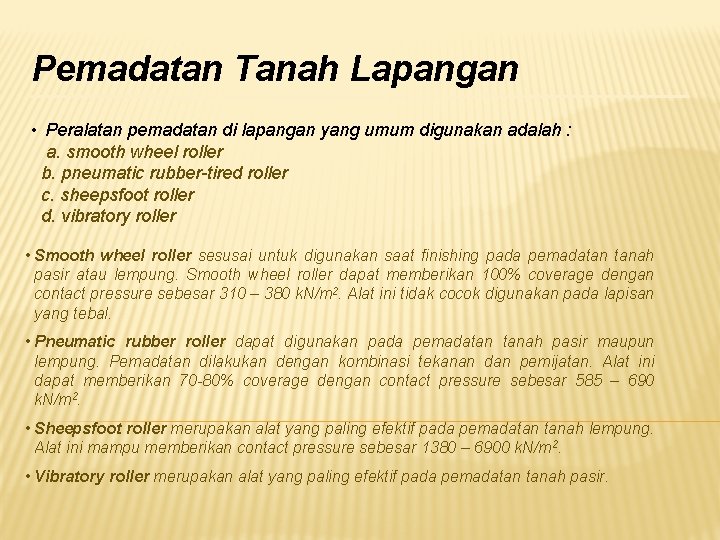

Pemadatan Tanah Lapangan • Peralatan pemadatan di lapangan yang umum digunakan adalah : a. smooth wheel roller b. pneumatic rubber-tired roller c. sheepsfoot roller d. vibratory roller • Smooth wheel roller sesusai untuk digunakan saat finishing pada pemadatan tanah pasir atau lempung. Smooth wheel roller dapat memberikan 100% coverage dengan contact pressure sebesar 310 – 380 k. N/m 2. Alat ini tidak cocok digunakan pada lapisan yang tebal. • Pneumatic rubber roller dapat digunakan pada pemadatan tanah pasir maupun lempung. Pemadatan dilakukan dengan kombinasi tekanan dan pemijatan. Alat ini dapat memberikan 70 -80% coverage dengan contact pressure sebesar 585 – 690 k. N/m 2. • Sheepsfoot roller merupakan alat yang paling efektif pada pemadatan tanah lempung. Alat ini mampu memberikan contact pressure sebesar 1380 – 6900 k. N/m 2. • Vibratory roller merupakan alat yang paling efektif pada pemadatan tanah pasir.

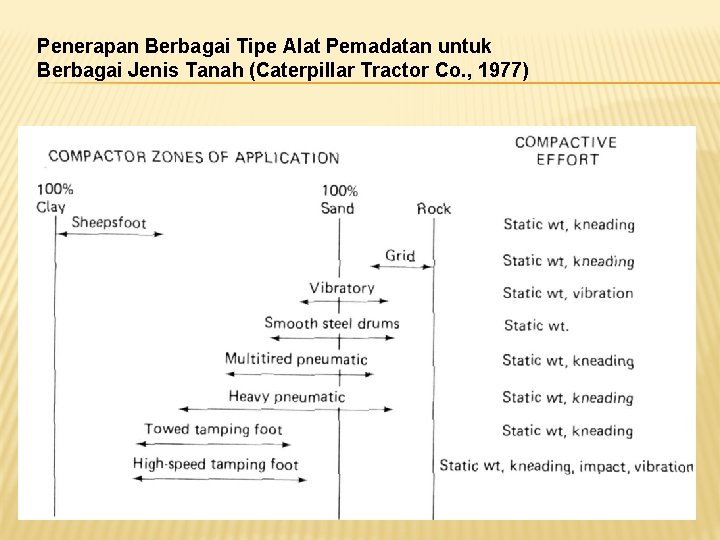

Penerapan Berbagai Tipe Alat Pemadatan untuk Berbagai Jenis Tanah (Caterpillar Tractor Co. , 1977)

Penentuan Berat Jenis Lapangan Hasil Pemadatan • Spesifikasi pemadatan lapangan mensyaratkan agar berat jenis kering lapangan harus mencapai 90 – 95% berat jenis kering maksimum di laboraturium yang ditentukan melalui tes Proctor Standar atau Proctor Modifikasi. • Prosedur standar untuk penentuan berat jenis lapangan adalah sebagai beirikut : a. metode kerucut pasir b. metode balon c. metode dengan air atau oli d. metode nuclear density

Pasir Ottawa Kerucut a). Kerucut Pasir Balonb). Balon Oli atau Air d). Nuclear Density c). Oli atau Air

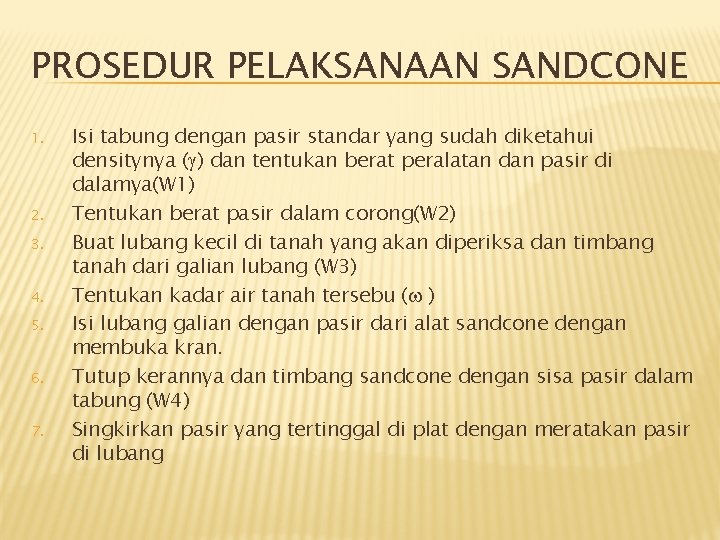

PROSEDUR PELAKSANAAN SANDCONE 1. 2. 3. 4. 5. 6. 7. Isi tabung dengan pasir standar yang sudah diketahui densitynya ( ) dan tentukan berat peralatan dan pasir di dalamya(W 1) Tentukan berat pasir dalam corong(W 2) Buat lubang kecil di tanah yang akan diperiksa dan timbang tanah dari galian lubang (W 3) Tentukan kadar air tanah tersebu ( ) Isi lubang galian dengan pasir dari alat sandcone dengan membuka kran. Tutup kerannya dan timbang sandcone dengan sisa pasir dalam tabung (W 4) Singkirkan pasir yang tertinggal di plat dengan meratakan pasir di lubang

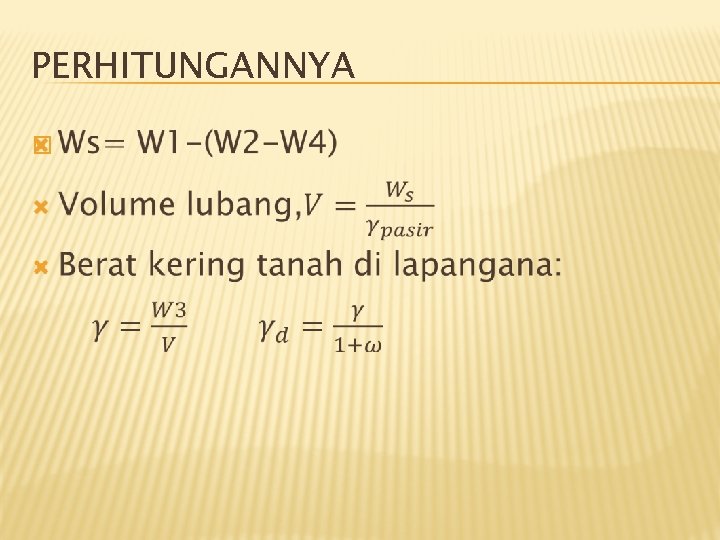

PERHITUNGANNYA �

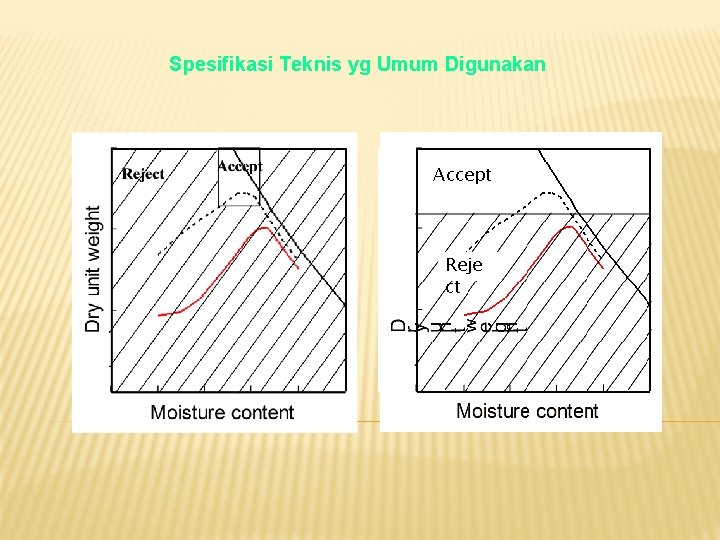

Spesifikasi Teknis yg Umum Digunakan Accept Reje ct

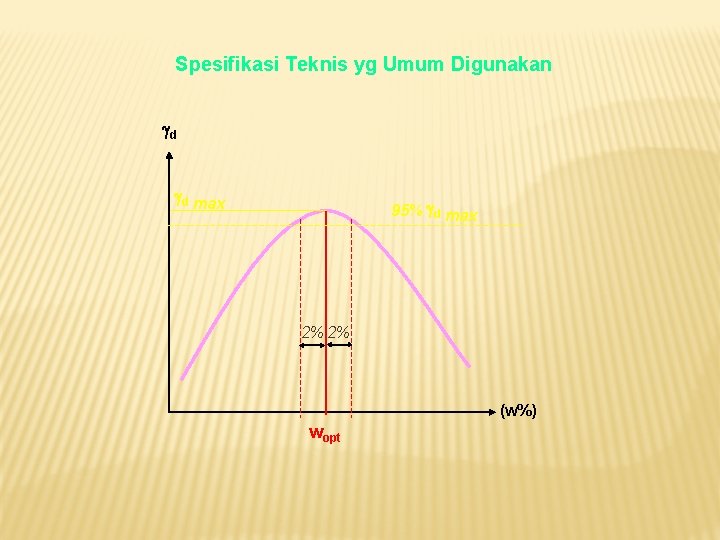

Spesifikasi Teknis yg Umum Digunakan gd gd max 95% gd max 2% 2% (w%) wopt

CONTOH SOAL
