pelindung orang-orang yang beriman. Dia mengeluarkan mereka dari kegelapan menuju cahaya. (QS 2: 257)

CAHAYA LIGHT NUR

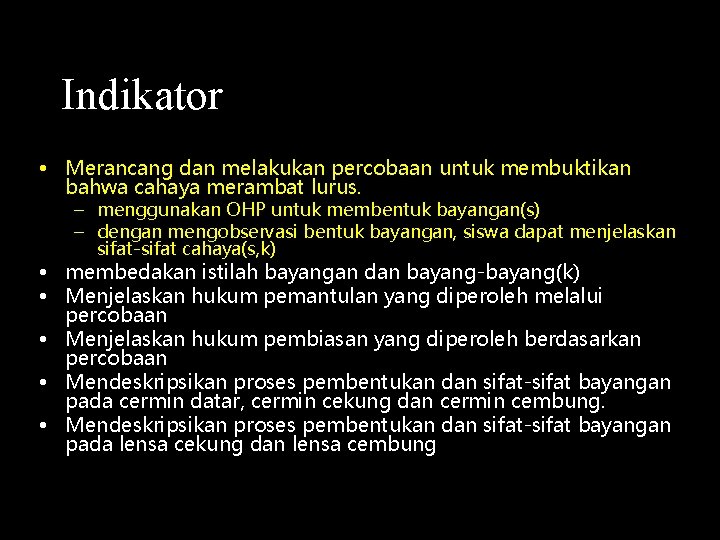

Indikator • Merancang dan melakukan percobaan untuk membuktikan bahwa cahaya merambat lurus. – menggunakan OHP untuk membentuk bayangan(s) – dengan mengobservasi bentuk bayangan, siswa dapat menjelaskan sifat-sifat cahaya(s, k) • membedakan istilah bayangan dan bayang-bayang(k) • Menjelaskan hukum pemantulan yang diperoleh melalui percobaan • Menjelaskan hukum pembiasan yang diperoleh berdasarkan percobaan • Mendeskripsikan proses pembentukan dan sifat-sifat bayangan pada cermin datar, cermin cekung dan cermin cembung. • Mendeskripsikan proses pembentukan dan sifat-sifat bayangan pada lensa cekung dan lensa cembung

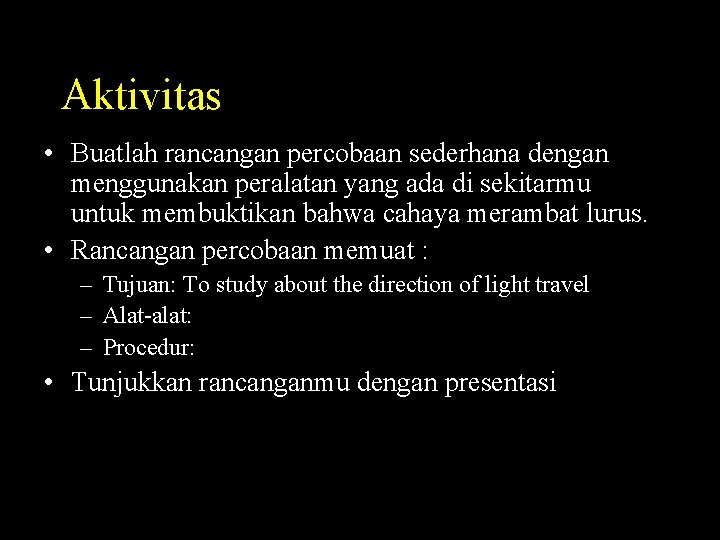

Aktivitas • Buatlah rancangan percobaan sederhana dengan menggunakan peralatan yang ada di sekitarmu untuk membuktikan bahwa cahaya merambat lurus. • Rancangan percobaan memuat : – Tujuan: To study about the direction of light travel – Alat-alat: – Procedur: • Tunjukkan rancanganmu dengan presentasi

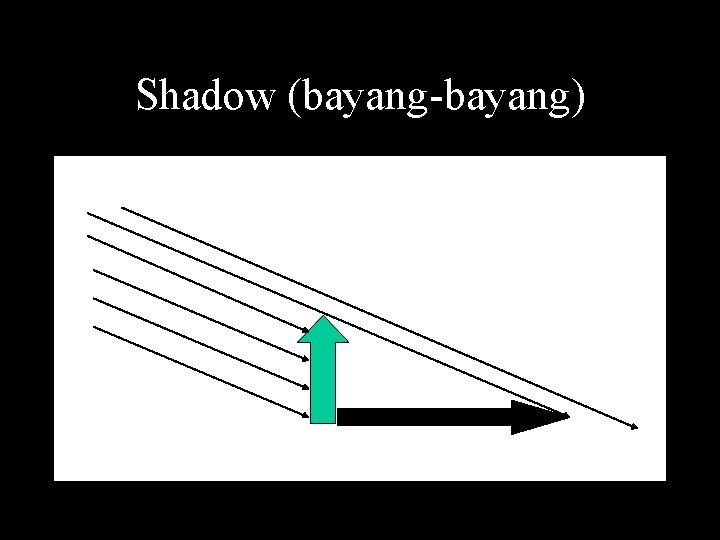

Shadow (bayang-bayang)

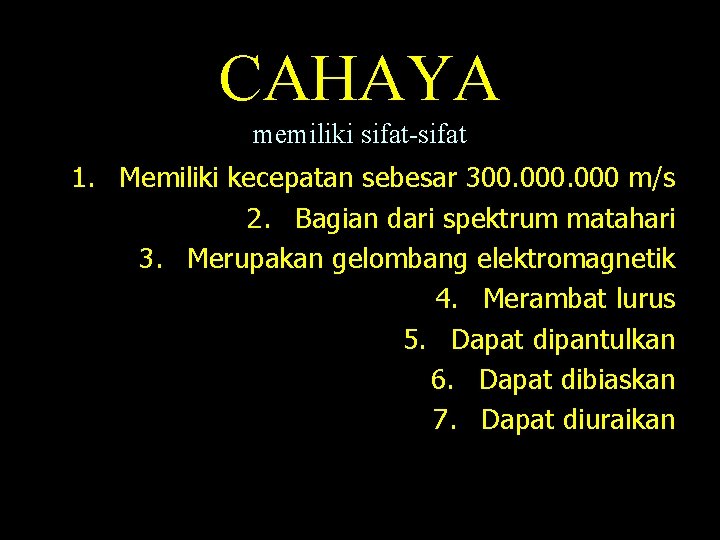

CAHAYA memiliki sifat-sifat 1. Memiliki kecepatan sebesar 300. 000 m/s 2. Bagian dari spektrum matahari 3. Merupakan gelombang elektromagnetik 4. Merambat lurus 5. Dapat dipantulkan 6. Dapat dibiaskan 7. Dapat diuraikan

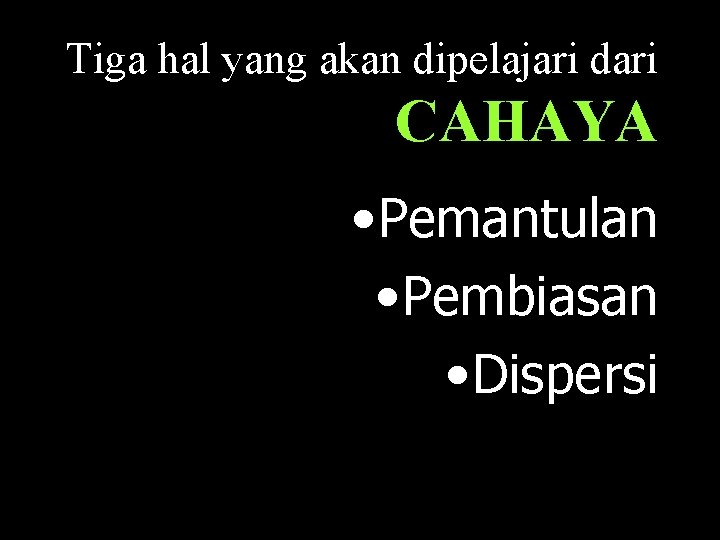

Tiga hal yang akan dipelajari dari CAHAYA • Pemantulan • Pembiasan • Dispersi

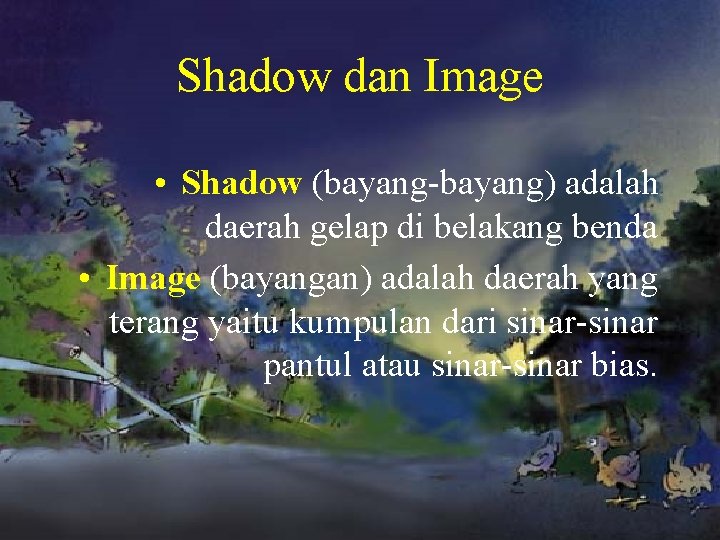

Shadow dan Image • Shadow (bayang-bayang) adalah daerah gelap di belakang benda • Image (bayangan) adalah daerah yang terang yaitu kumpulan dari sinar-sinar pantul atau sinar-sinar bias.

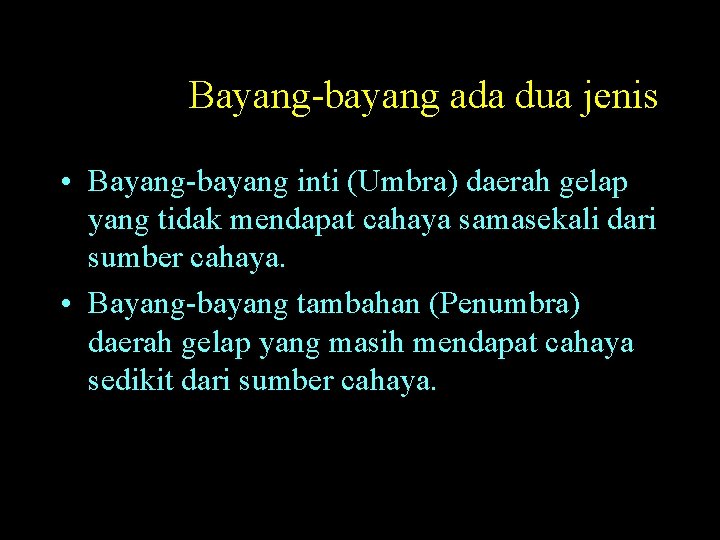

Bayang-bayang ada dua jenis • Bayang-bayang inti (Umbra) daerah gelap yang tidak mendapat cahaya samasekali dari sumber cahaya. • Bayang-bayang tambahan (Penumbra) daerah gelap yang masih mendapat cahaya sedikit dari sumber cahaya.

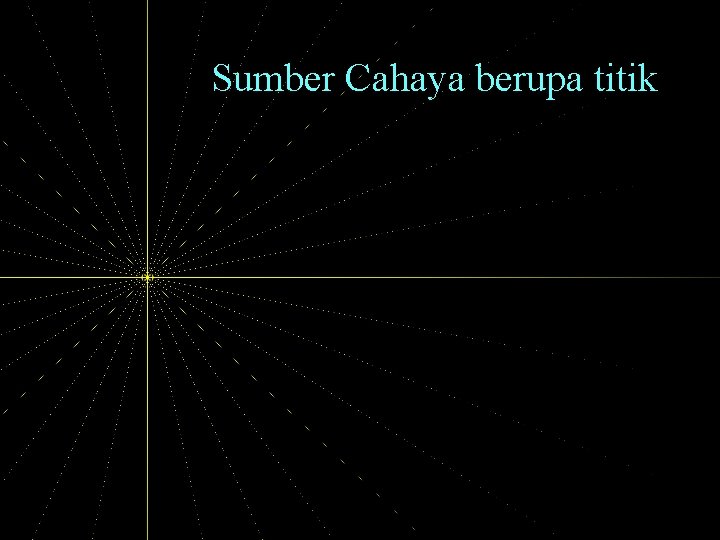

Sumber Cahaya berupa titik

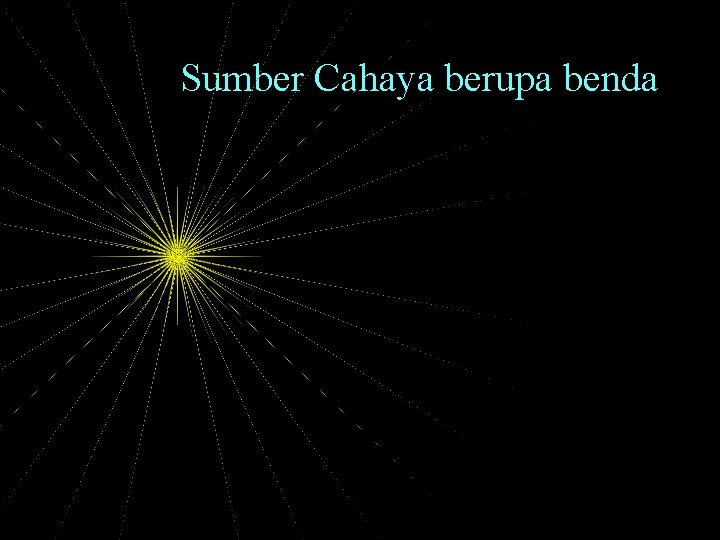

Sumber Cahaya berupa benda

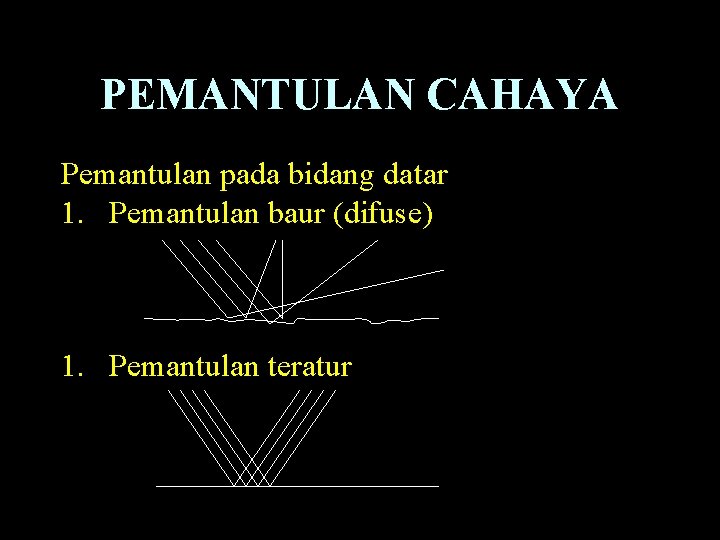

PEMANTULAN CAHAYA Pemantulan pada bidang datar 1. Pemantulan baur (difuse) 1. Pemantulan teratur

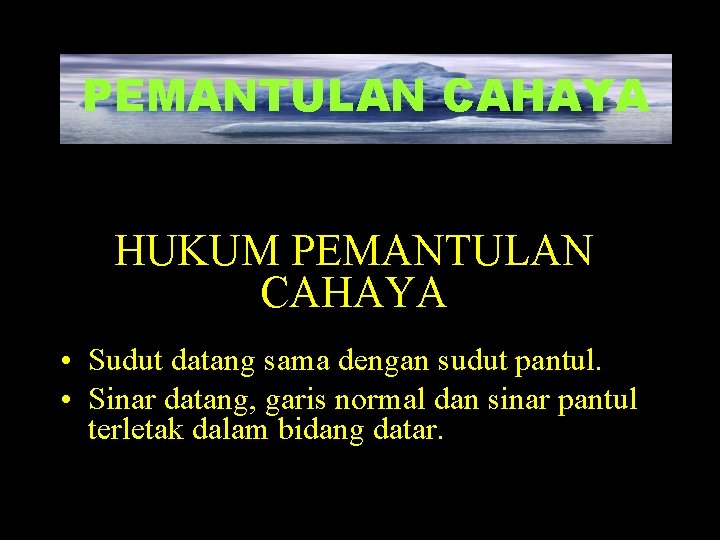

PEMANTULAN CAHAYA HUKUM PEMANTULAN CAHAYA • Sudut datang sama dengan sudut pantul. • Sinar datang, garis normal dan sinar pantul terletak dalam bidang datar.

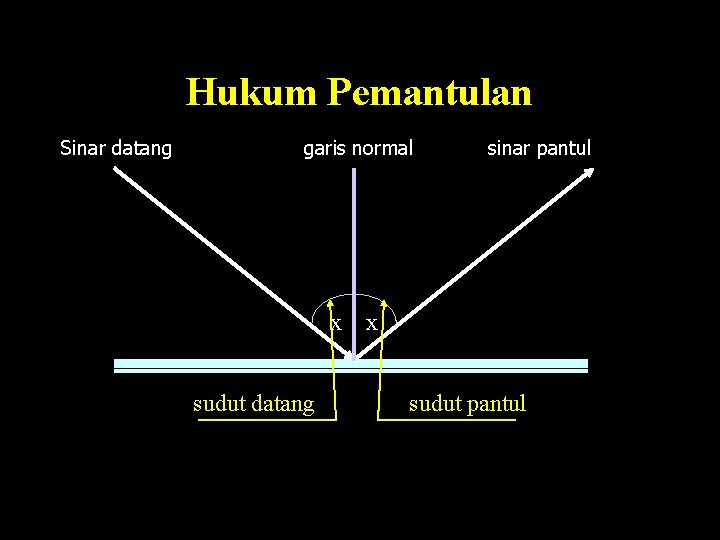

Hukum Pemantulan Sinar datang garis normal x sudut datang sinar pantul x sudut pantul

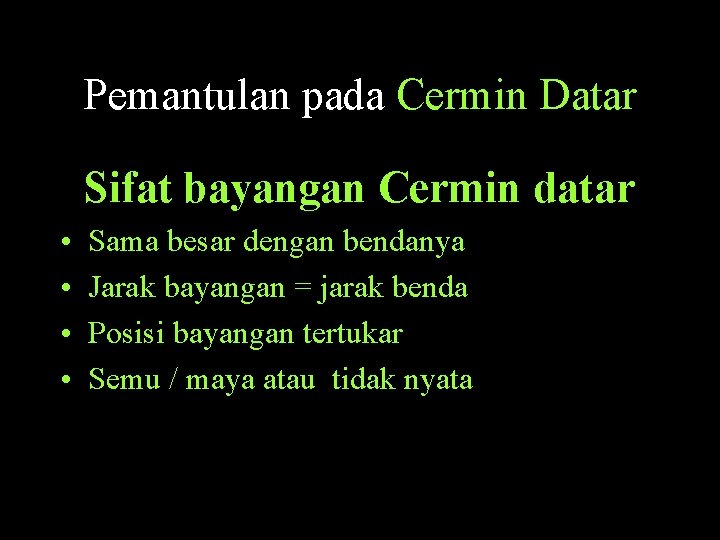

Pemantulan pada Cermin Datar Sifat bayangan Cermin datar • • Sama besar dengan bendanya Jarak bayangan = jarak benda Posisi bayangan tertukar Semu / maya atau tidak nyata

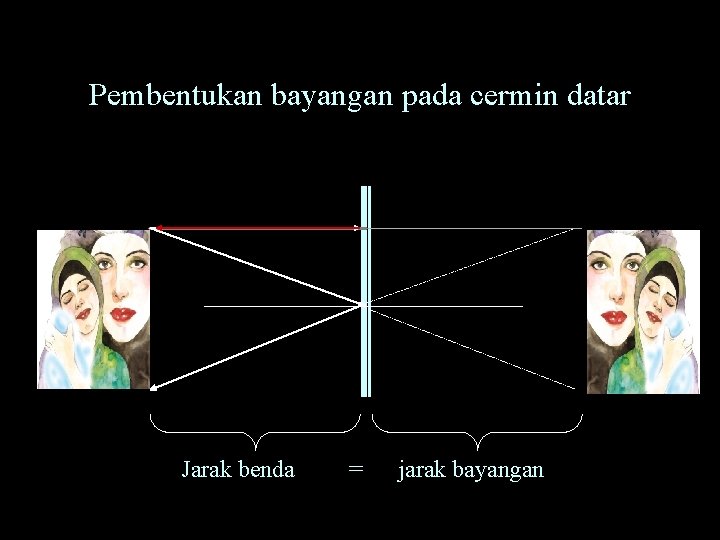

Pembentukan bayangan pada cermin datar Jarak benda = jarak bayangan

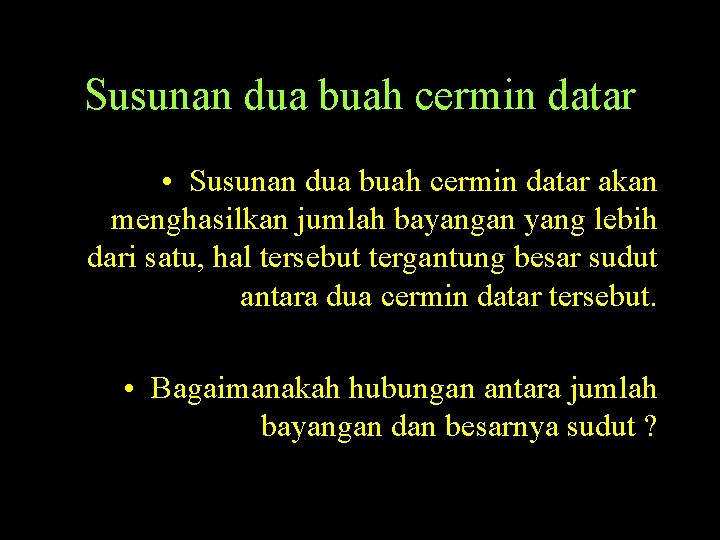

Susunan dua buah cermin datar • Susunan dua buah cermin datar akan menghasilkan jumlah bayangan yang lebih dari satu, hal tersebut tergantung besar sudut antara dua cermin datar tersebut. • Bagaimanakah hubungan antara jumlah bayangan dan besarnya sudut ?

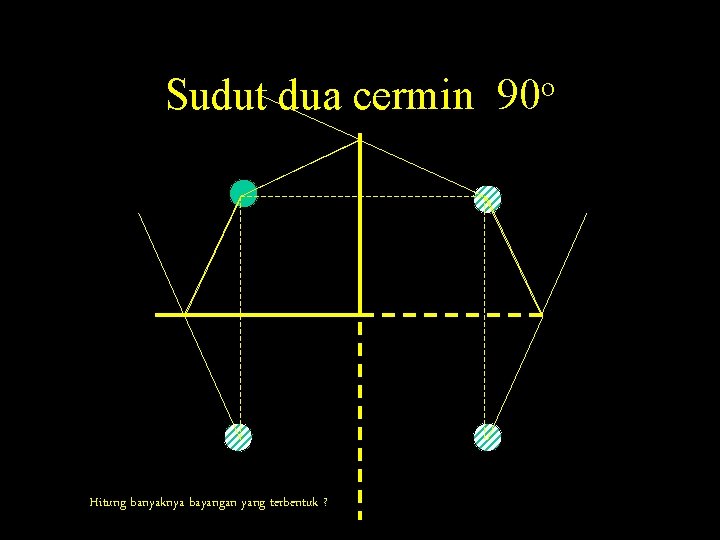

Sudut dua cermin Hitung banyaknya bayangan yang terbentuk ? o 90

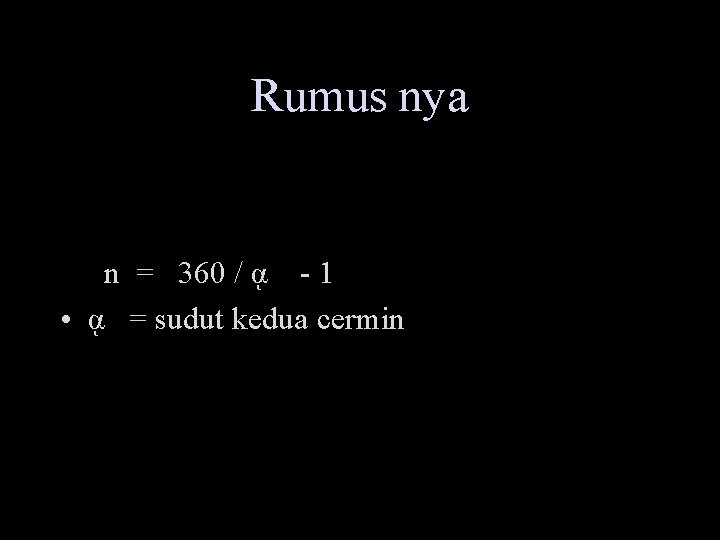

Rumus nya • n = 360 / ᾳ - 1 • ᾳ = sudut kedua cermin

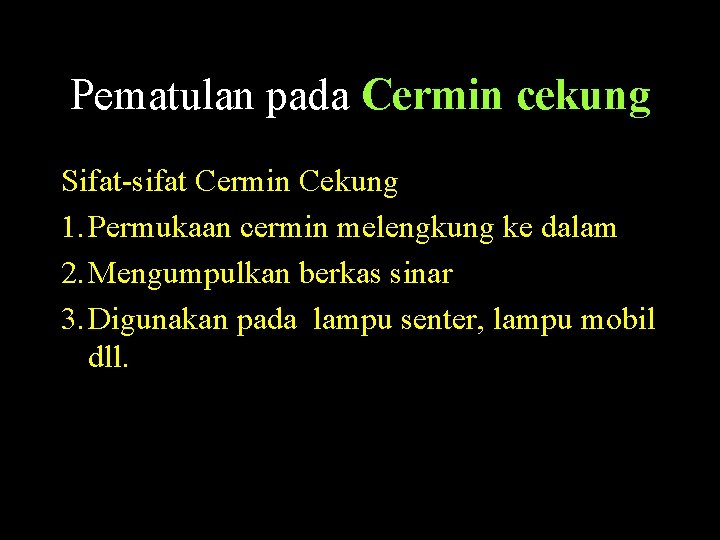

Pematulan pada Cermin cekung Sifat-sifat Cermin Cekung 1. Permukaan cermin melengkung ke dalam 2. Mengumpulkan berkas sinar 3. Digunakan pada lampu senter, lampu mobil dll.

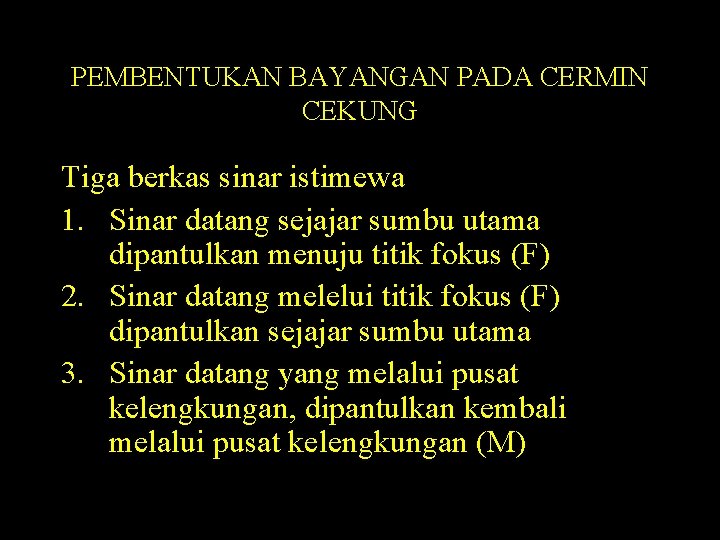

PEMBENTUKAN BAYANGAN PADA CERMIN CEKUNG Tiga berkas sinar istimewa 1. Sinar datang sejajar sumbu utama dipantulkan menuju titik fokus (F) 2. Sinar datang melelui titik fokus (F) dipantulkan sejajar sumbu utama 3. Sinar datang yang melalui pusat kelengkungan, dipantulkan kembali melalui pusat kelengkungan (M)

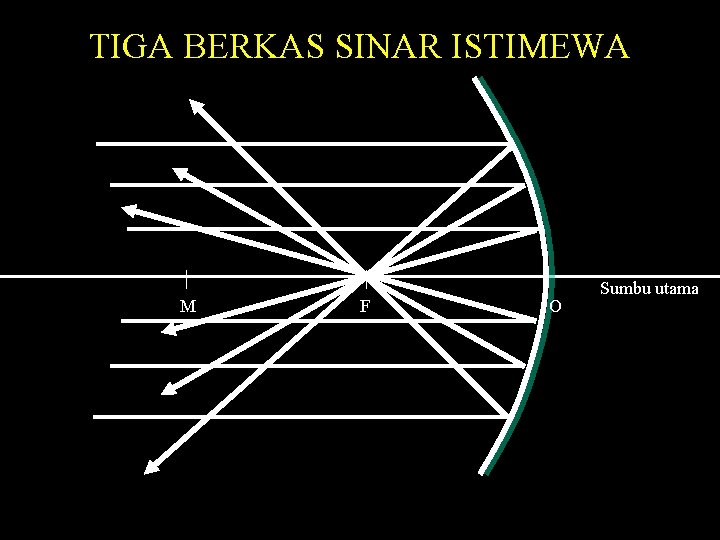

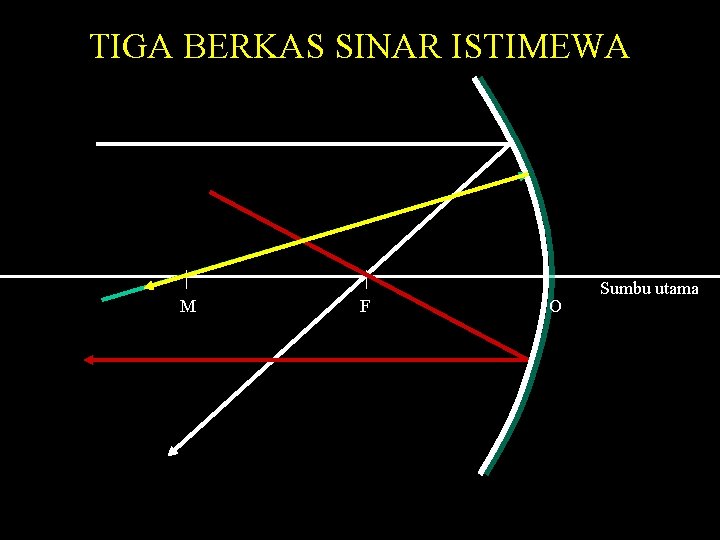

TIGA BERKAS SINAR ISTIMEWA M F O Sumbu utama

PEMBENTUKAN BAYANGAN PADA CERMIN CEKUNG M F Bayangan diperkecil, terbalik dan nyata O Sumbu utama

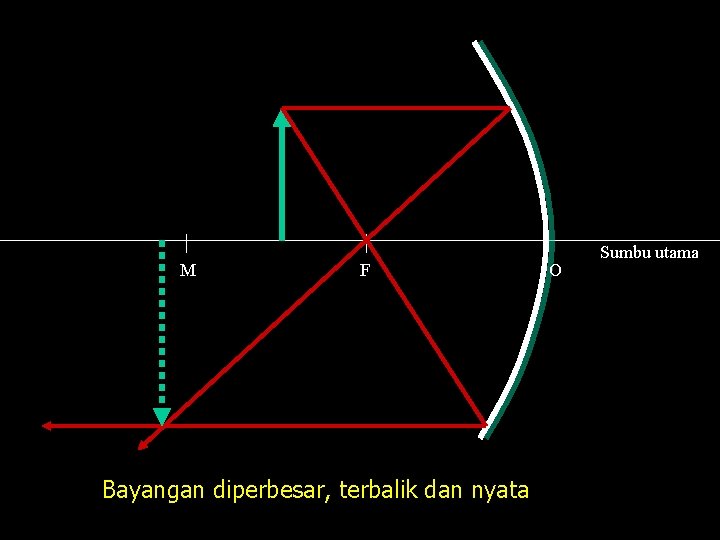

M F Bayangan diperbesar, terbalik dan nyata O Sumbu utama

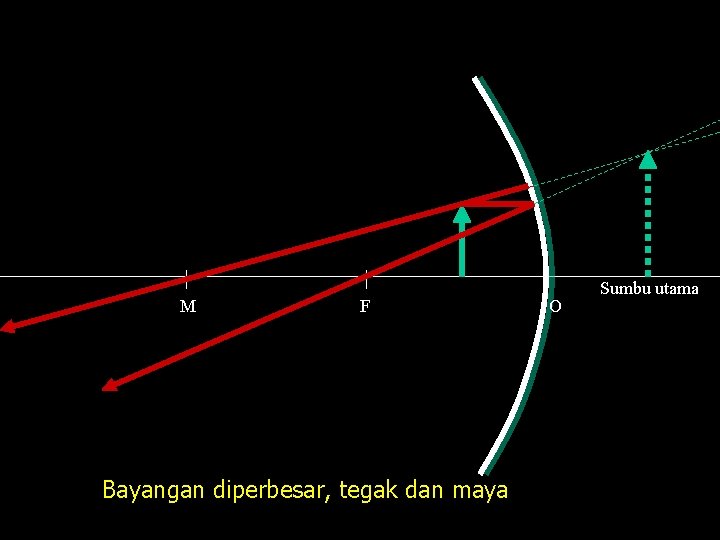

M F Bayangan diperbesar, tegak dan maya O Sumbu utama

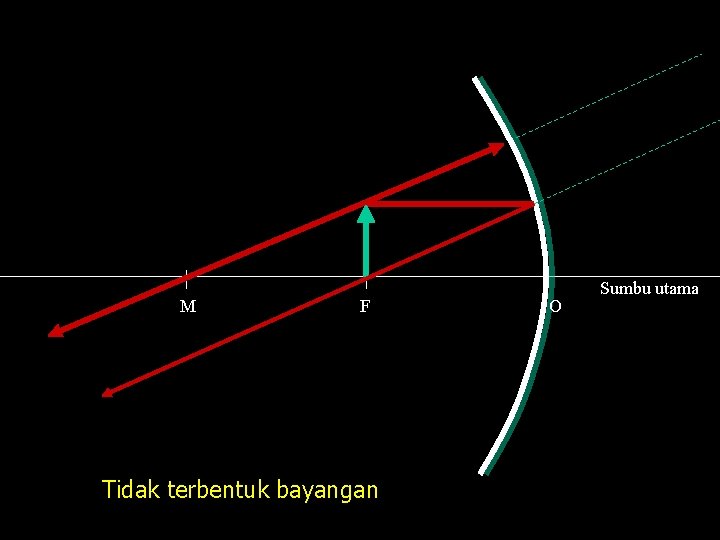

M F Tidak terbentuk bayangan O Sumbu utama

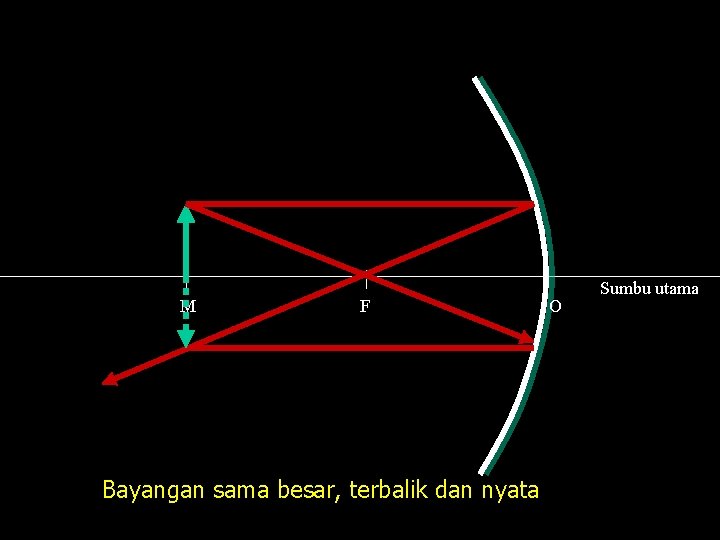

M F Bayangan sama besar, terbalik dan nyata O Sumbu utama

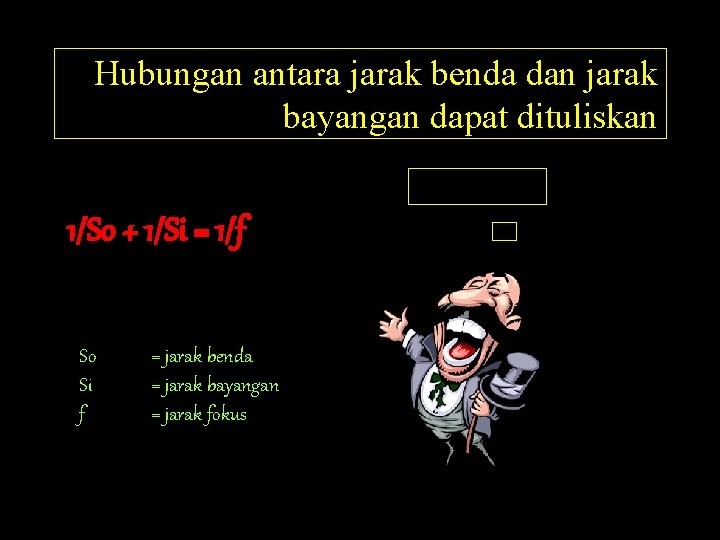

Hubungan antara jarak benda dan jarak bayangan dapat dituliskan 1/So + 1/Si = 1/f So Si f = jarak benda = jarak bayangan = jarak fokus

Perbesaran bayangan (M) Perbesarann bayangan dapat dirumuskan M = [Si/So] = h’/h

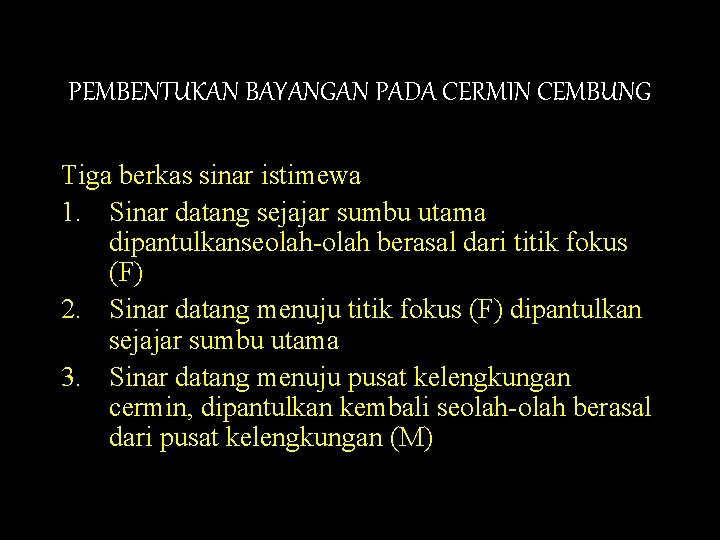

PEMBENTUKAN BAYANGAN PADA CERMIN CEMBUNG Tiga berkas sinar istimewa 1. Sinar datang sejajar sumbu utama dipantulkanseolah-olah berasal dari titik fokus (F) 2. Sinar datang menuju titik fokus (F) dipantulkan sejajar sumbu utama 3. Sinar datang menuju pusat kelengkungan cermin, dipantulkan kembali seolah-olah berasal dari pusat kelengkungan (M)

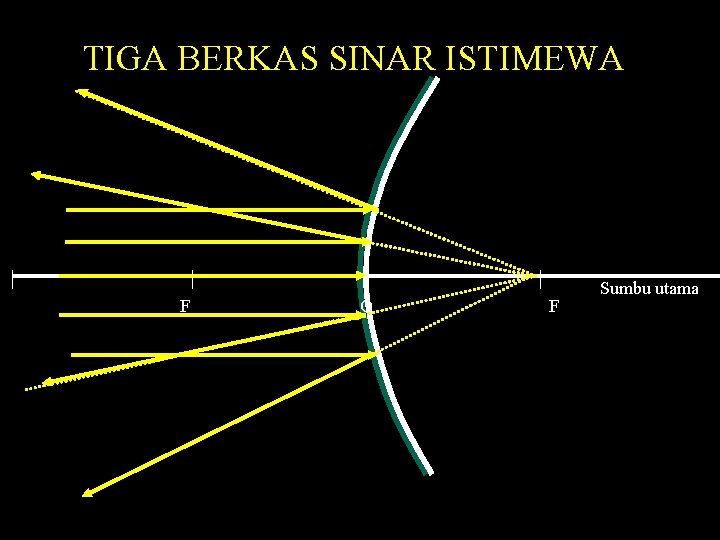

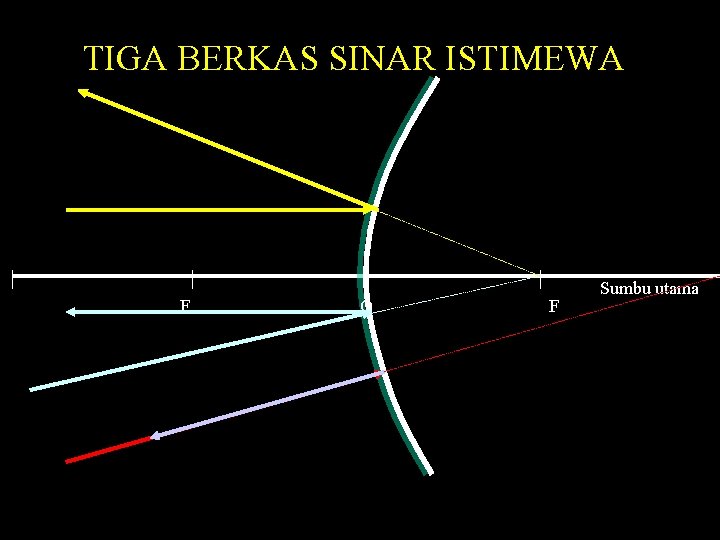

TIGA BERKAS SINAR ISTIMEWA F O F Sumbu utama

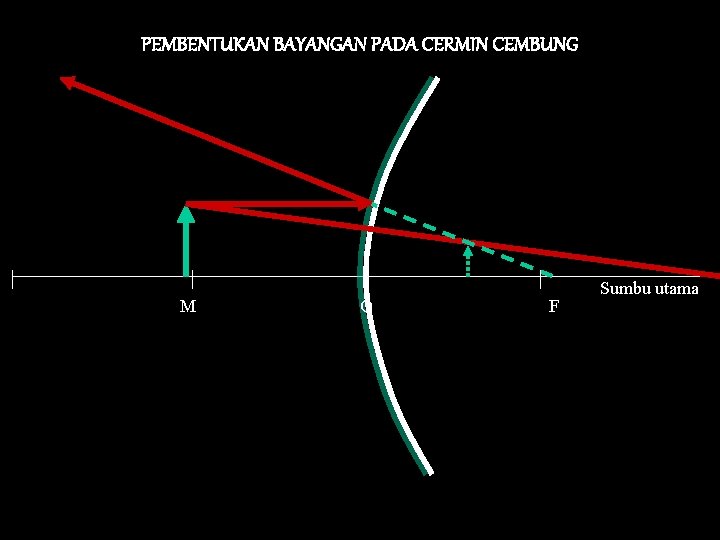

PEMBENTUKAN BAYANGAN PADA CERMIN CEMBUNG M O F Sumbu utama

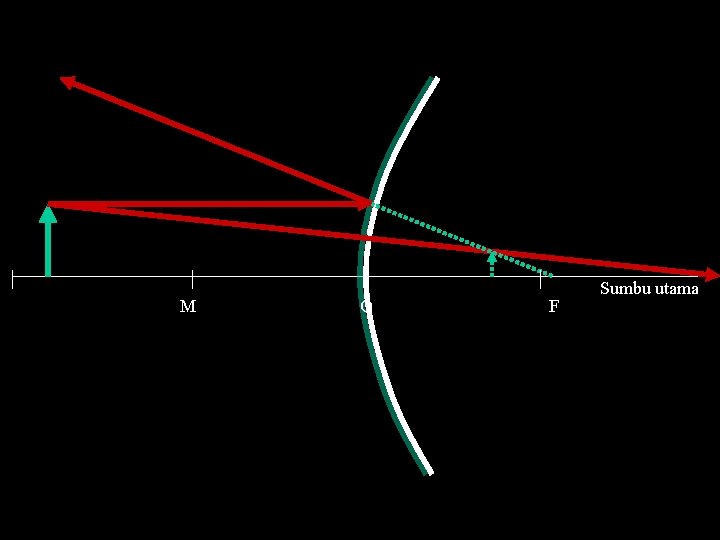

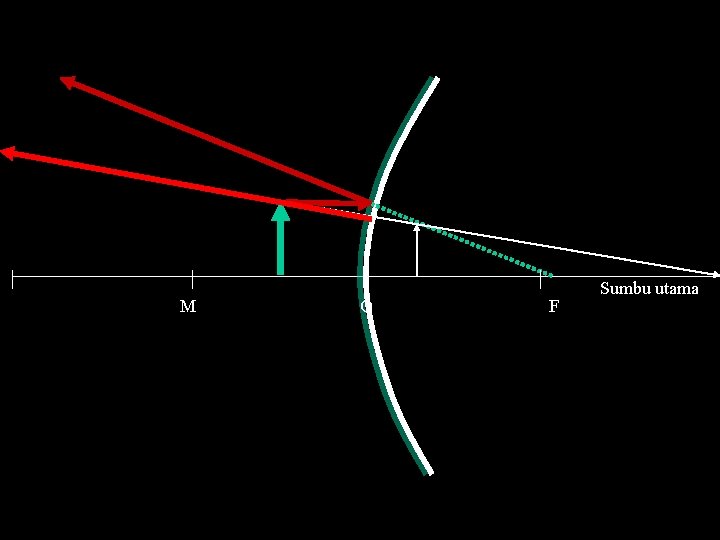

M O F Sumbu utama
