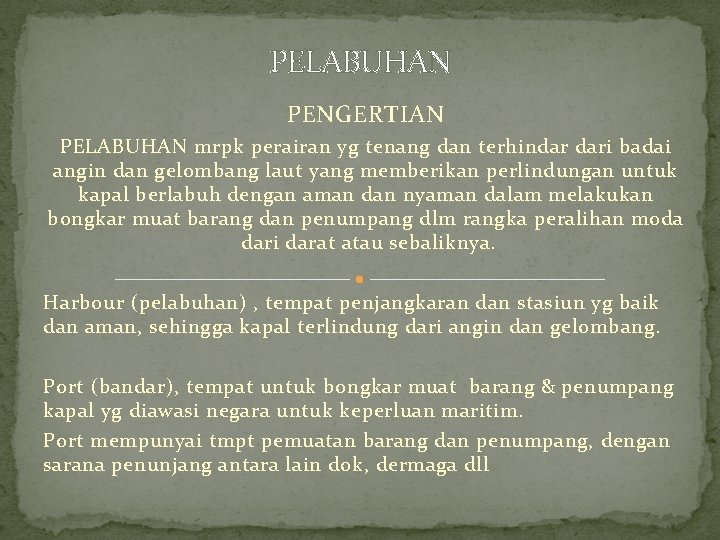

PELABUHAN PENGERTIAN PELABUHAN mrpk perairan yg tenang dan terhindar dari badai angin dan gelombang laut yang memberikan perlindungan untuk kapal berlabuh dengan aman dan nyaman dalam melakukan bongkar muat barang dan penumpang dlm rangka peralihan moda dari darat atau sebaliknya. Harbour (pelabuhan) , tempat penjangkaran dan stasiun yg baik dan aman, sehingga kapal terlindung dari angin dan gelombang. Port (bandar), tempat untuk bongkar muat barang & penumpang kapal yg diawasi negara untuk keperluan maritim. Port mempunyai tmpt pemuatan barang dan penumpang, dengan sarana penunjang antara lain dok, dermaga dll

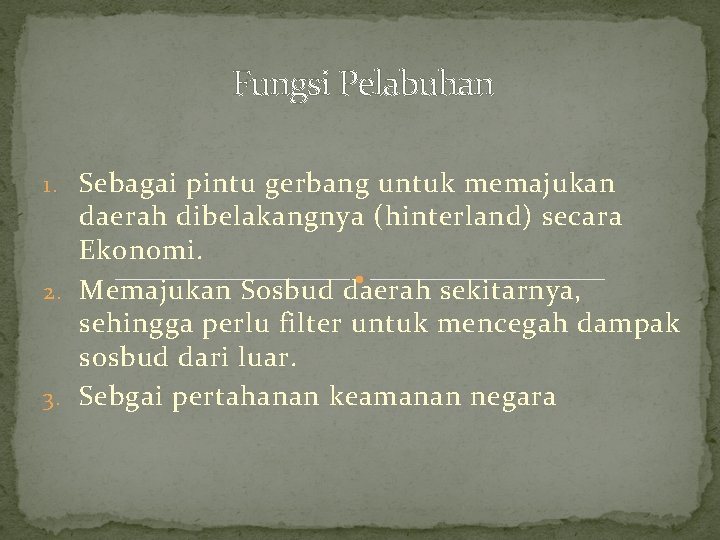

Fungsi Pelabuhan 1. Sebagai pintu gerbang untuk memajukan daerah dibelakangnya (hinterland) secara Ekonomi. 2. Memajukan Sosbud daerah sekitarnya, sehingga perlu filter untuk mencegah dampak sosbud dari luar. 3. Sebgai pertahanan keamanan negara

JENIS PELABUHAN � Kondisi Alam 1. Alam Cilacap & Dumai 2. Buatan Tanjung mas , perak, priok 3. Semi Alam Palembang � Jenis Perdagangan 1. Lokal Sungai dan Danau 2. Interensuler (pantai) Nasional/Domestik 3. Internasional (pel. laut) Luar negeri � Teknis dan kegiatannya Pelabuhan ikan, Minyak, Barang, Penumpang, Campuran, Kontainer dan Militer

Fasilitas & Elemen Pelabuhan �Fasilitas Daratan (On shore ) Adl. Sekelompok bangunan sipil di darat yg berfungsi untuk melayani kapal bongkar muat secara teratur dan ekonomis. �Fasilitas air/lepas pantai ( Off Shore ) Fasilitas pelabuhan yg penempatannya di laut terbuka yg dilengkapi pelampung tempat menambat, breakwater, acces channel, turning basin , sarana navigasi dll.

Fasilitas Daratan (On Shore) � Gudang Transit menyimpan brg jgk pendek sblm dimuat diatas kapal. � Ware House menyimpan brg jangka pendek / panjang yg posisinya berdekatan dng gudang transit � Lapangan terbuka tempat menyimpan brg yg tahan panas/hujan � Gedung perkantoran imigrasi, keamanan, tiketing � Gedung bengkel, garasi, galangan kapal dll � Sarana transportasi Ka, Truk

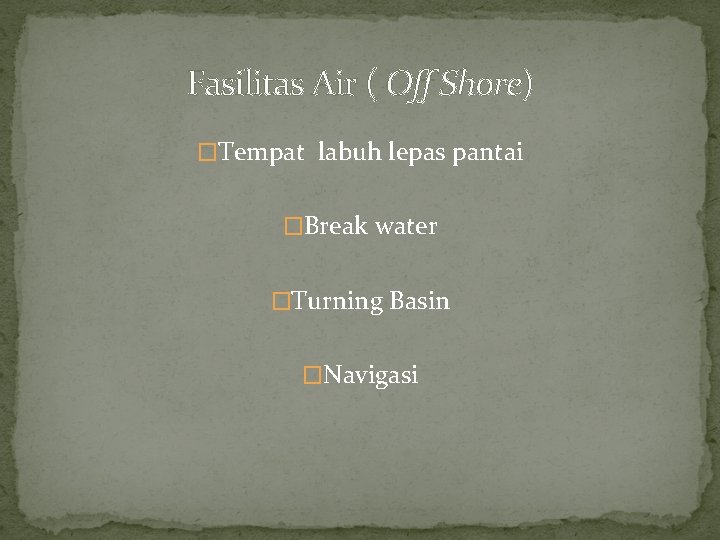

Fasilitas Air ( Off Shore) �Tempat labuh lepas pantai �Break water �Turning Basin �Navigasi

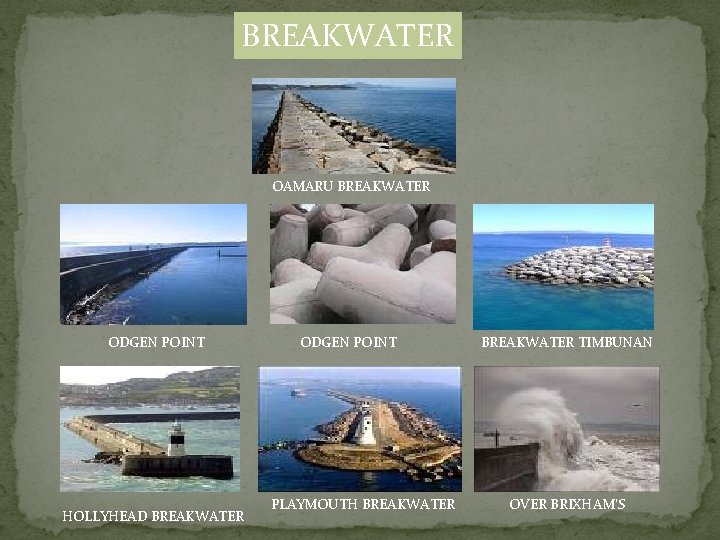

BREAKWATER OAMARU BREAKWATER ODGEN POINT HOLLYHEAD BREAKWATER ODGEN POINT PLAYMOUTH BREAKWATER TIMBUNAN OVER BRIXHAM’S

TURNING BASIN

NAVIGASI PELABUHAN MOURING BOUY MERCU SUAR

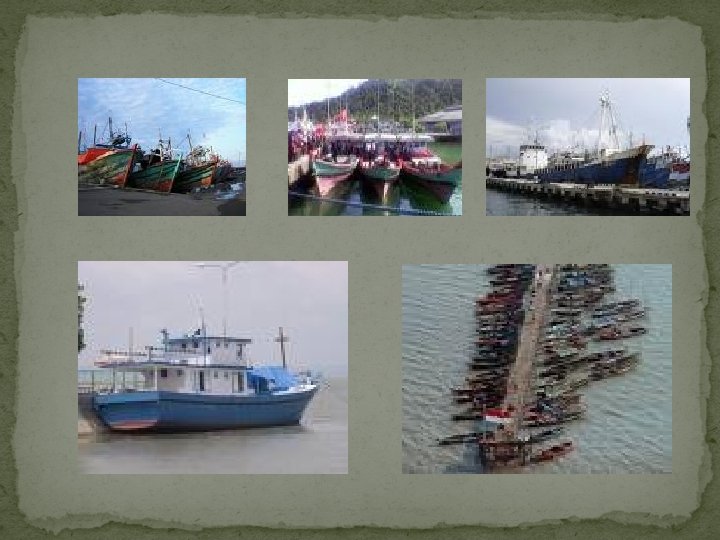

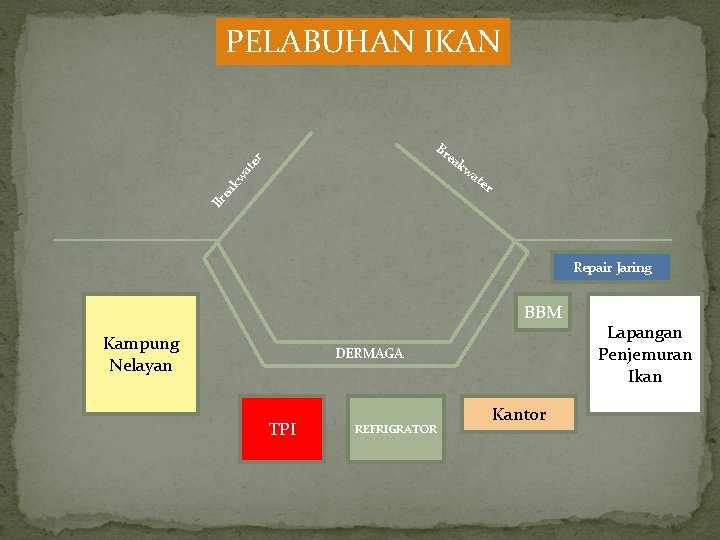

PELABUHAN IKAN ea kw at er Br Repair Jaring BBM Kampung Nelayan DERMAGA TPI REFRIGRATOR Kantor Lapangan Penjemuran Ikan

Perlu diketahui ttg p. Ikan: � Kedalaman kolam tidak dalam , krn kapal digunakan tdk besar. � Karena sifat dan cara kerja nelayan , mk sebaiknya p. ikan tdk dicampur dng pelabuhan lainnya � Hal-hal yg perlu diperhatikan dlm perenc. p. ikan a. l : 1. Perkampungan nelayan hidup dekat dng peralatannya 2. TPI, refrigrator beserta kelengkapannya 3. Lapangan yg luas untuk perbaikan jala dan penjemuran hasil tangkapan nelayan ( jaring bisa > 100 m ). 4. BBM untuk kapal motor 5. Pjg kapal ikan berkisar 15 – 40 m, shg gate dpt dibuat 30 -90 m 6. Karena draft kapal kecil maka pelabuhan ikan dapat dibuat dalam sungai (tdk hrs ditepi pantai).

PELABUHAN MINYAK � Pelabuhan ini digunakan khusus untuk berlbuhnya kapal minyak/tanker. � Sifat minyak mudah terbakar mk p. minyak dijauhkan dng kepentingan umum lainnya. � Dermaga pelabuhan ini biasanya berupa Pier/Jetty/Jembatan perancah utk lalulintas org saja , shg beban Vert. kecil. � Bongkar muat minyak dilakukan dng pipa san masing 2 pipa hanya digunakan untuk minyak yg sejenis. � Salah satu pipa digunakan khusus untuk CO 2 memadamkan kebakaran � Pelabuhan ini biasanya menjorok ke tengah laut, tetapi dapat juga di lepas pantai (off shore). � Kapal tanker mrpk kapal yg besar shg perlu diperhatikan pengaruh tekanan kapal pd Jetty. � Perlu dibuatkan tanggul dan selokan disekeliling tangki minyak agar nyala api dapat dilokalisir.

TANGKI MINYAK PIPA MINYAK KAPAL TANKER RUMAH POMPA JETTY PELAMPUNG PENAMBAT SELOKAN TANGGUL PIPA

PELABUHAN MUATAN BESAR � Dermaga minimal dapat menampung 80 % panjang kapal, karena muatan terbanyak dibagian muka dan belakang kapal. � Dermaga pelabuhan hrs mempertimbangkan : 1. Jumlah keran /crans harus seimbang 2. Dermaga harus bisa utk lalu lintas truk dan KA 3. Gudang diletakkan di belakang dermaga KERAN GUDANG KAPAL CAISON GUDANG

PELABUHAN PENUMPANG � Dibelakang dermaga adlh sts. Penumpang yg melayani segala kebutuhan penumpang. � Perlu kantor imigrasi. PELABUHAN CAMPURAN � Masih dalam taraf pengembangan. � Pemakaian belum dapat dipertanggung jawabkan � Perlu dana lebih besar untuk pemisahan pelabuhan

PELABUHAN PETI KEMAS � Faktor yg perlu dipertimbangkan dalam perenc. pelb. ini : 1. Lapangan yang luas 2. Jalan KA dan Truk 3. Dermaga sebaiknya yang menerus Peralatan yang diperlukan pd pel. ini a. l : a. Truk dan KA b. LUF (liftof unit frame) kerangka beroda ditarik traktor c. Bridge Crane d. Stradle crane e. Side loader f. Travelling Crane
