Přehled materiálů pro kanalizační potrubí Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Pavel Šmíd. Dostupné z Metodického portálu www. rvp. cz; ISSN 1802 -4785. Provozuje Národní ústav pro vzdělávání, školské poradenské zařízení a zařízení pro další vzdělávání pedagogických pracovníků (NÚV).
• Kanalizace je zařízení, které slouží k odvádění odpadních vod. • Odpadní vody odvádíme soustavou potrubního vedení uvnitř budovy přes kanalizační přípojku z nemovitosti do veřejné kanalizace a stokovou sítí do městské čistírny odpadních vod, případně přímo do domovní čistírny odpadních vod, žumpy či septiku. • Výběr materiálu pro kanalizační potrubí vychází především z požadavků, na jakém úseku kanalizace budou použity, jaké jsou požadavky na odolnost trubek a tvarovek vůči teplotě, tlaku, včetně chemické odolnosti, rychlosti a jednoduchosti při montáži.
• Materiálem nových odpadních, připojovacích a zavěšených svodných potrubí jsou v současnosti plasty. Jejich výhodou je odolnost proti korozi a inkrustaci, snadná montáž a nízká hmotnost. Nevýhodou je malá odolnost proti požáru a oproti neplastovým materiálům velká délková roztažnost. • Z neplastových materiálů se používá litinové, ocelové a kameninové potrubí. Použití betonového potrubí u vnitřní kanalizace je spíše ojedinělé (pouze pro svodná potrubí dešťových vod vně budovy).
Kanalizační potrubí se odlišuje i barevně. • Šedé kanalizační potrubí není určeno pro uložení do země, je označeno PP-HT (polypropylen odolávající teplotám do 95 °C), používá se pro odpadní, větrací, připojovací potrubí a zavěšená svodná potrubí. Dříve se běžně používalo PVC (polyvinylchlorid), dnes se používá málo. Důvodem je nízká teplotní odolnost – jen 40 °C. • Bílá barva se používá pro potrubí z ABS (akrylonitril-butadien-styren) v budovách, kde jsou požadavky na bezhlučný provoz. Částice kaučuku obsažené v materiálu potrubí mají dobrý vliv na bezhlučný provoz.
• Oranžová barva se používá u potrubí z tvrdého PVC (polyvinylchlorid) při uložení do země (pod úrovní podlahy nejnižšího podlaží a v okolním terénu). Výška krytí je až do 4 metrů. • Zelené kanalizační potrubí (KG 2000) se používá pro uložení do země s požadavky na vysoké tlaky (dálniční vozovky, vysoká hladina podzemní vody, extrémní hloubky uložení). Materiál je polypropylen.
Trubky a tvarovky z PVC • Pro vnitřní kanalizaci se v současné době používají trubky z neměkčeného PVC-U. Novějším materiálem je potrubí ze směsi kopolymerů styrenu s polyvinylchloridem označované SAN+PVC používané pro kanalizaci v budovách. Spoje se provádějí lepením nebo těsnicím kroužkem. Vyrábí se v barvě šedé. • Kanalizační potrubí pro uložení do země se vyrábí v barvě červenohnědé a má označení KG.
Lepený spoj na trubce PVC Obr. 1 Tvarovka KG. Spojení se provádí vícebřitým těsněním. Obr. 2
Použití PVC materiálu (KG) na domovní kanalizační přípojce Obr. 3
Trouby a tvarovky z PP • Pro vnitřní kanalizaci se používá potrubí z blokového kopolymeru polypropylenu (PP-C nebo PP typ 2). • Tento materiál odolává vyšším teplotám (do 95 °C). • Šedé kanalizační potrubí označené PP-HT není určeno pro uložení do země a používá se pro odpadní, větrací, připojovací a svodná potrubí. Spojuje se pomocí hrdel s vícebřitým těsněním. • Zelené kanalizační potrubí KG 2000 se používá pro uložení do země.
Šedé kanalizační potrubí PP-HT patří k nejběžněji používanému materiálu na vnitřní kanalizaci. Obr. 4
Trubky a tvarovky z PE • Veškerá potrubí vnitřní kanalizace mohou být prováděna z kanalizačních trub a tvarovek z vysokohustotního polyetylenu (PE-HD). • Spojování potrubí se provádí svařováním na tupo, eloktrotvarovkami, možné je i použití mechanických spojek a hrdel s vícebřitým těsněním.

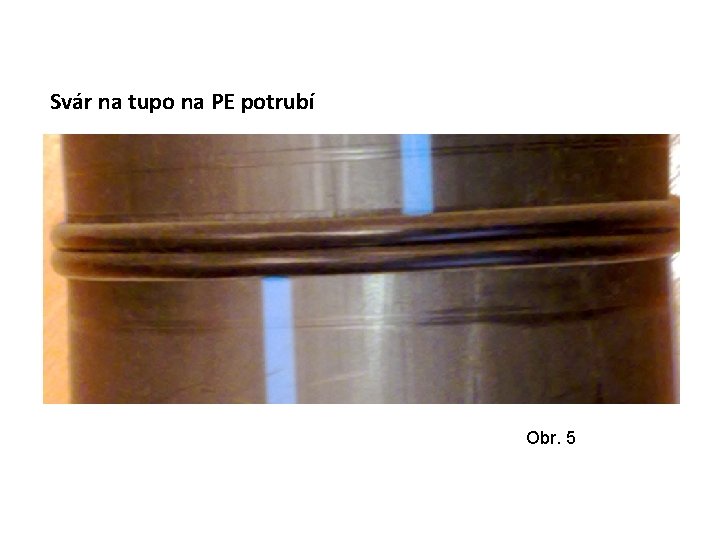

Svár na tupo na PE potrubí Obr. 5
Trouby a tvarovky z ABS • Potrubí z akrylonitril-butadien-styrenu (ABS) se používá pro kanalizaci v budovách, kde jsou požadavky na bezhlučný provoz. • Spojování se provádí pomocí hrdel s těsnicím kroužkem. Obr. 6
Kameninové trouby a tvarovky • Používají se především pro gravitační kanalizační potrubí uložené v zemi vně budov. • Spojování kameninových trub se provádí hrdly, existují však také kameninové trouby bez hrdel spojované spojkami a určené protlaky. • Výhodou kameninového potrubí je oproti jiným materiálům velká chemická odolnost. Nevýhodou je větší hmotnost.

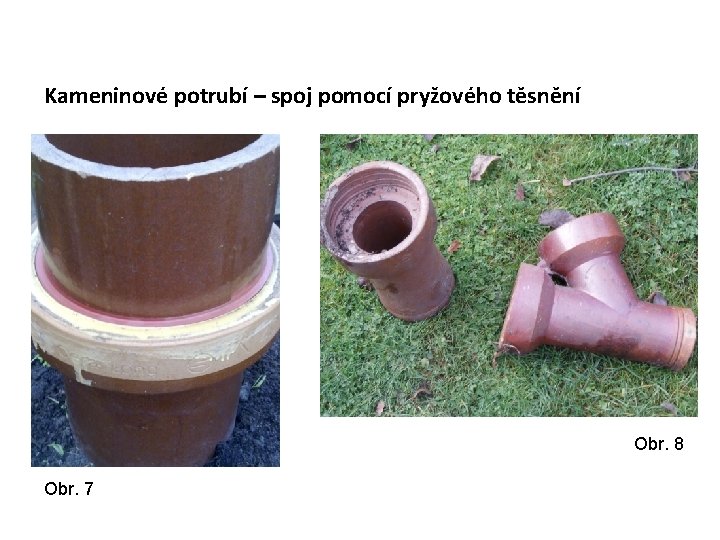

Kameninové potrubí – spoj pomocí pryžového těsnění Obr. 8 Obr. 7
Trouby a tvarovky litinové • Litinové trouby a tvarovky se v současnosti pro vnitřní kanalizaci téměř nepoužívají. Důvodem je vyšší cena než u plastových potrubí a u hrdlových trub také velká pracnost při spojování. • Dříve se provádělo spojování těsnicím provazcem a oravitem (hliníkové vlákno, které se temovalo do hrdla). Dnes se používá systém objímek s těsněním (bezhrdlový systém). • Výhodou je malá teplotní roztažnost, odolnost proti požáru, velká pevnost a mechanická odolnost. • Nevýhodou je vyšší cena, velká hmotnost, u hrdlových spojů těsněných provazcem velká pracnost při spojování.
Spojování litinového potrubí tzv. „temováním“ Obr. 9 Obr. 10
Objímka s gumovým těsněním (bezhrdlový systém) Obr. 11 Obr. 12
Ocelové potrubí • Ocelové potrubí se v České republice téměř nepoužívá. Důvodem je vysoká cena zahraničního materiálu a obava z krátké životnosti. • Ze zahraničí se dováží hrdlové trouby, které jsou z korozivzdorné oceli nebo pozinkovány a uvnitř chráněny speciálním nátěrem. • Výhodou ocelových trub je oproti plastovým materiálům především malá teplotní roztažnost, odolnost proti požáru, velká pevnost a mechanická odolnost.

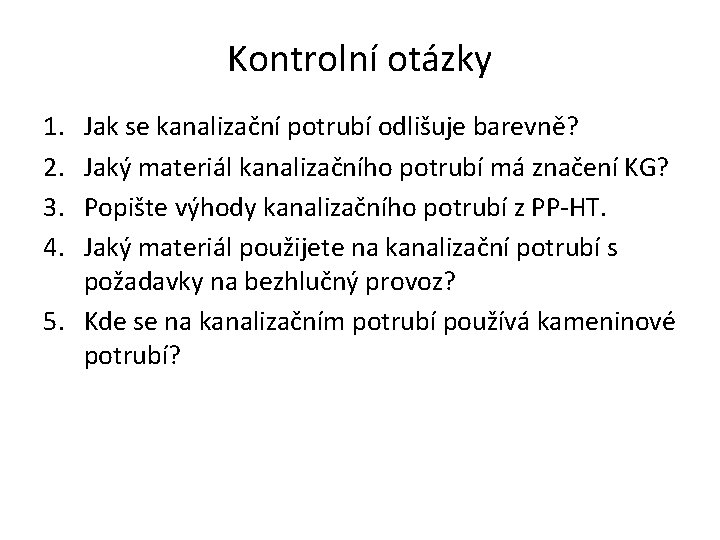

Kontrolní otázky 1. 2. 3. 4. Jak se kanalizační potrubí odlišuje barevně? Jaký materiál kanalizačního potrubí má značení KG? Popište výhody kanalizačního potrubí z PP-HT. Jaký materiál použijete na kanalizační potrubí s požadavky na bezhlučný provoz? 5. Kde se na kanalizačním potrubí používá kameninové potrubí?
