Přehled řady EPR Rok 2007

Přehled řady EPR n n V současné době obsahuje řada EPR Electronic Products and Relays 9 základních skupin výrobků. Jsou to Elektronická časová relé Měřící a monitorovací relé Bezpečnostní relé Spínané zdroje Převodníky analogových signálů Paticová, interfaceová relé a optočleny Polovodičová relé a stykače Topné články do rozvaděčů Logická relé

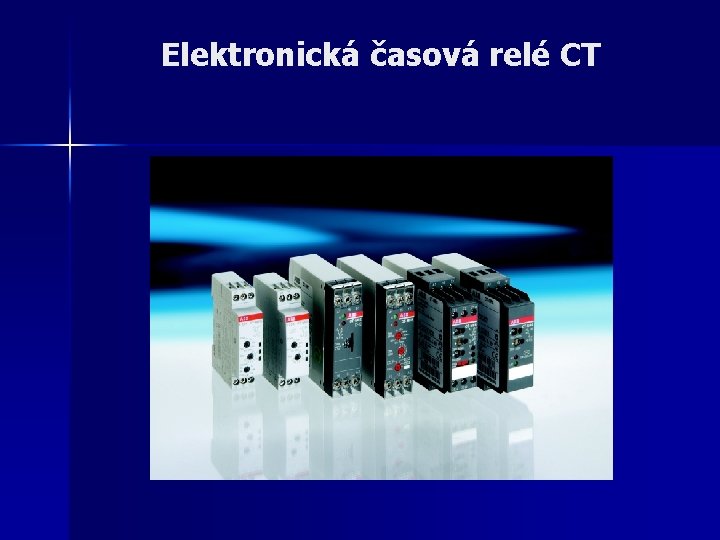

Elektronická časová relé CT

Elektronická časová relé Je to elektronický přístroj, který na základě změny napájecího, či změny pomocného napětí spíná s nastavitelným zpožděním své výstupní kontakty. n Sepnutí se může odvíjet od přítahu relé nebo naopak od odpadu relé. n Zvláštní skupinou jsou blikače a tvarovače pulsů. n Patří sem i přepínače hvězda trojúhelník n

V současné době vyrábí ABB tři řady časových relé n n n Řada CT-D – řada modulárních časových relé Řada CT-E – řada ekonomická, která je určena k pokrytí potřeb OEM Řada CT-S- řada vyšší, která si klade za cíl být ekonomickou a universální zároveň

ABB pro časové funkce svých výrobků používá grafické zkratky:

Základní srovnání řad elektronických časových relé CT-D, CT-E, CT-S n n n CT-D – modulární řada, tloušťka 17, 5 mm určeno pro instalace, má kontakty o zatížitelnosti 6 A nebo 5 A CT-E - řada určena pro OEM zákazníky, má pouze 1 přepínací kontakt, lepší nastavování prahových hodnot CT-S – řada nejvyšší, převážně 2 přepínací kontakty, možnost dálkového potenciometru, hrubé a jemné nastavování času, pečetitelný kryt, popisovač je součástí zařízení.

MONITOROVACÍ RELÉ CM

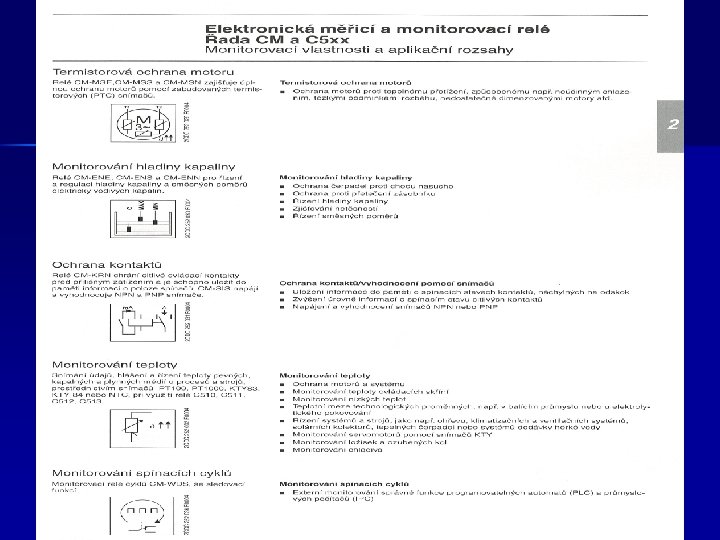

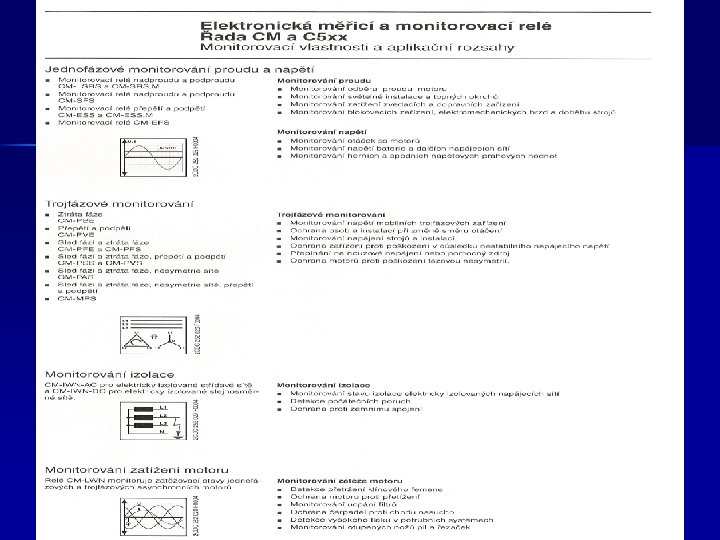

Co je to monitorovací relé? n n Je to zařízení, které sleduje elektrické veličiny v měřícím obvodu a v případě jejich změny mimo určené meze překlopí své výstupní kontakty. V principu můžeme říci, že existují monitorovací relé pro jednu fázi tři fáze monitorování izolačního stavu monitorování zátěže motoru monitorování teploty motoru monitorování hladin kapaliny pro ochranu kontaktů pro vyhodnocování a měření teploty pro monitorování cyklu pro PLC jednotky

Monitorovací relé, rozdělení do řad n Pro nejlepší pokrytí potřeb zákazníků ABB vyrábí monitorovací relé v těchto řadách CM-E - ekonomická CM-S - universální CM-N - multifunkční

Hlídání sledu fází u třífázového motoru L 1 L 2 L 3 N Průběh napětí a proudu L 1 L 2 L 3

Bezpečnostní relé Přehled 2007

Pojem bezpečnostní relé n n Je to elektronické zařízení, které spolupracuje s ostatními bezpečnostními prvky na zvýšení bezpečnosti obsluhy a stroje. Bezpečnostní relé se používají zejména v těchto oblastech 1. Ošetření tlačítka Nouzové vypnutí- Emergency stop 2. Monitorovaní dveří-jejich otevření při provozu 3. Obsluha zařízení oběma rukama 4. Nášlapné rohože 5. Detekce zkratu napříč obvodem.

Přehled kategorií rizik n n n n Možný výběr kategorií podle EN 954 -1 Počáteční bod pro posouzení rizik bezpečnostně vázaných prvků regulátoru. S – závažná zranění S 1 - drobná (a za normálních okolností vyléčitelná) zranění S 2 – závažná zranění (za normálních okolností nevyléčitelná), včetně smrti F – četnost a/nebo trvání doby vystavení se riziku F 1 – řídké až četné a/nebo krátké trvání expozice F 2 – četná až trvalá a/nebo dlouhotrvající expozice P – možnosti jak se vyhnout riziku (obecně se týkají rychlosti a četnosti, kterou se nebezpečné prvky pohybují a vzdálenosti od těchto nebezpečných prvků) P 1 – možné za určitých podmínek P 2 – stěží možné B, 1, 2, 3 a 4: kategorie bezpečnostně vázaných prvků řídicích systémů ● preferovaná kategorie • možná kategorie, vyžadující další opatření ○ nepřiměřeně rozsáhlá opatření v porovnání s rizikem

Shrnutí požadavků na bezpečnostní kategorie Principy nutné pro dosažení bezpečnosti Bezpečnostní kategorie Shrnutí požadavků Chování systému B Bezpečnostně vázané prvky řídicích systémů a/nebo jejich ochranná zařízení a jejich prvky musí být navrženy, konstruovány, vybírány, smontovány a kombinovány v souladu s příslušnými normami tak, aby vydržely očekávané vlivy. Výskyt chyby/poruchy může způsobit ztrátu bezpečnostní funkce. Charakterizován především výběrem součástek Musí být splněny požadavky B. Nutno použít komponenty osvědčené v čase Musí být splněny a časem prověřené bezpečnostní principy. Výskyt poruchy může způsobit ztrátu bezpečnostní funkce, avšak pravděpodobnost takového výskytu je menší než u kategorie B. Charakterizován především výběrem součástek Musí být splněny požadavky B a použity v čase ověřené bezpečnostní principy. Bezpečnostní funkci je třeba kontrolovat řídicím systémem stroje ve vhodných časových intervalech. Výskyt poruchy může vést ke ztrátě bezpečnostní funkce v období mezi intervaly, ale je detekována kontrolou Charakterizován především konstrukcí. Musí být splněny požadavky B a použity v čase osvědčené bezpečnostní principy. Bezpečnostně vázané prvky musí být navrženy tak, aby: porucha jednom z těchto prvků nezpůsobila ztrátu bezpečnostní funkce a jednotlivá porucha byla detekována vhodným a proveditelným způsobem. Pokud dojde ke vzniku jednorázové poruchy, je bezpečnostní funkce vždy zachována. Detekovány jsou určité poruchy, avšak ne všechny. Hromadění nezjištěných poruch může vést ke ztrátě bezpečnostní funkce Charakterizován především konstrukcí. Musí být splněny požadavky B a použity v čase osvědčené bezpečnostní principy. Bezpečnostně vázané prvky musí být navrženy tak, aby: jediná porucha v takovém prvku nezpůsobila ztrátu bezpečnostní funkce a jednotlivá porucha byla detekována v okamžiku nebo před následujícím požadavkem platným po bezpečnostní funkci, nebo, pokud to není možné, aby nahromadění poruch nezpůsobilo ztrátu bezpečnostní funkce Pokud vznikne porucha, je bezpečnostní funkce vždy zachována. Poruchy jsou detekovány právě včas tak, aby nedošlo ke ztrátě bezpečnostní funkce. Charakterizován především konstrukcí. 1 2 3 4

Bezpečnostní relé princip n n Bezpečnost napříč obvody U bezpečnostních relé ABB řady C 57 x a C 67 xx, která jsou určena k monitorování nouzového zastavení (EMERGENCY STOP), řídicích jednotek pro „dvouruké“ řízení a bezpečnostních vstupů/hradel, je bezpečnost napříč obvody dosažena dvoukanálovým (redundantním) vodičovým zapojením řídicích zařízení pro NOUZOVÉ ZASTAVENÍ (viz diagram níže) Tyto dva kanály pro NOUZOVÉ ZASTAVENÍ jsou provozovány s různým napětím. Jednotky pak dokáží detekovat nadměrný proud tekoucí mezi dvěma body a odpojit aktivační obvody.

Přehled bezpečnostních relé vyráběných ABB výstup na kontakty Typ Nouzové zastavení Bezpečnost. monit. dveří Dvouruční řízení Detekce zkr. napříč obvody Bezpečnostní kateg. B Bezpečnostní kateg. 1 Bezpečnostní kateg. 2 Bezpečnostní kateg. 3 Bezpečnostní kateg. 4 Připojení 1 kanálové 2 kanálové Aktivace bez prodlevy Aktivace s prodlevou Signalizační obvody Start automatický Start monitorovaný

Přehled bezpečnostních relé vyráběných ABB, s polovodičovým výstupem Typ Nouzové zastavení Bezpečnost. monitorování dveří Dvouruční řízení Nášlapné rohože Elektronické snímače Kaskádový vstup 24 V ss Detekce zkr. napříč obvody Bezpečnostní kateg. B Bezpečnostní kateg. 1 Bezpečnostní kateg. 2 Bezpečnostní kateg. 3 Bezpečnostní kateg. 4 Připojení 1 kanálové 2 kanálové Umožňuje stop kat. 0 Umožňuje Stop kat. 1 Signalizační obvody Start automatický Start monitorovaný

Napájecí zdroje řady CP-E, CP-S a CP-M

Nová řada zdrojů CP-E n Charakteristiky zdrojů řady CP-E Výstupní napětí 5 V, 12 V, 24 V, 48 V stejnosměrné Výstupní napětí nastavitelné Výstupní proud 0. 625 A, 0. 75 A, 1. 25 A, 2. 5 A, 3 A. Výkonový rozsah 15 W, 18 W, 30 W, 60 W Široký rozsah napájecího napětí (100 -240 V střídavých) (85 -265 V střídavých) (90 -375 V stejnosměrných) Vysoká efektivita až 89% Malé tepelné a výkonové ztráty Chlazení bez dodatečného větráku Pracovní rozsah teplot -10. . . +70 C Automatické obnovení činnosti po rozpojení zátěže, přetížení a zkratu. Vestavěná vstupní pojistka- při zkratu nevypne, zkouší v časových intervalech. Redundanční jednotka CP-RUD zálohuje zdroj Stavová indikace pomocí LED diod Výstup DC OK- (tranzistor) pro 24 v zdroje

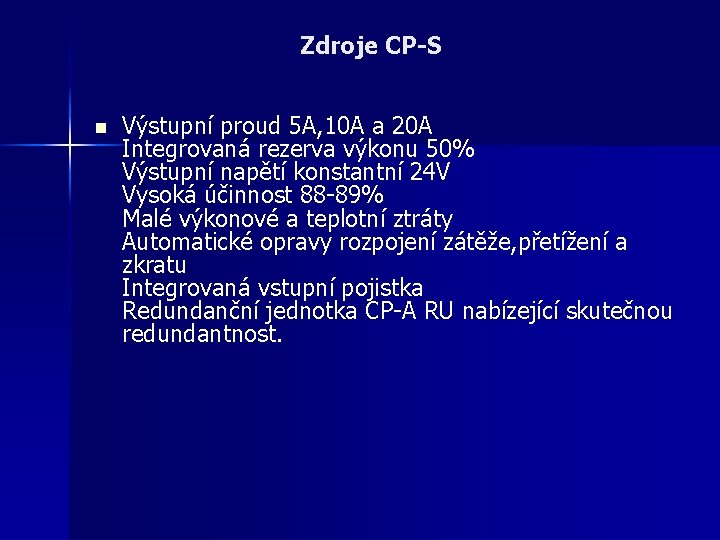

Zdroje CP-S n Výstupní proud 5 A, 10 A a 20 A Integrovaná rezerva výkonu 50% Výstupní napětí konstantní 24 V Vysoká účinnost 88 -89% Malé výkonové a teplotní ztráty Automatické opravy rozpojení zátěže, přetížení a zkratu Integrovaná vstupní pojistka Redundanční jednotka CP-A RU nabízející skutečnou redundantnost.

Zdroje CP-C n n Automatická volba vstupního napětí 85 -264 V stř. 100 -350 V ss Výstupní napětí nastavitelné 22 -28 V Možnost pracovat v paralelním zapojení a to buď z důvodů redundance nebo zvýšení proudu Oprava účiníku dle EN 61000 -3 -2 Zásuvný funkční modul z přední strany Funkční moduly pro řadu CP-C MM měřící modul s reléovými výstupy pro VSTUP OK, VÝSTUP OK a DÁLKOVÉ OVLÁDÁNÍ ON/OFF CP-C CB proudový vyrovnávací modul(ve vývoji

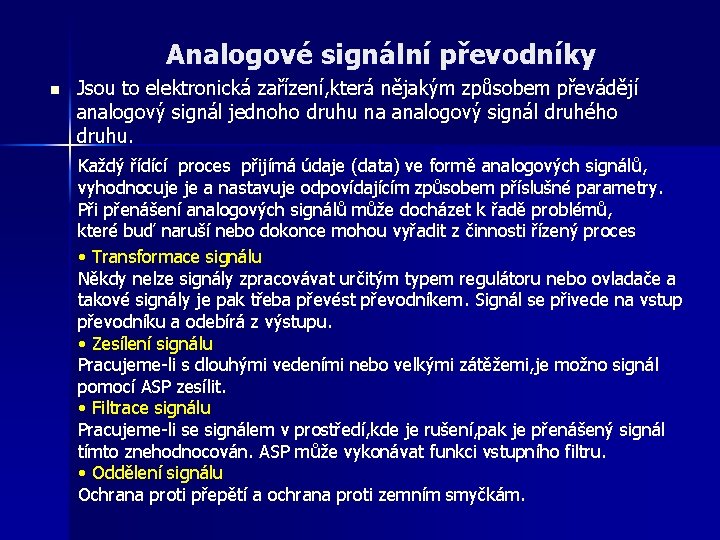

Analogové signální převodníky n Jsou to elektronická zařízení, která nějakým způsobem převádějí analogový signál jednoho druhu na analogový signál druhého druhu. Každý řídící proces přijímá údaje (data) ve formě analogových signálů, vyhodnocuje je a nastavuje odpovídajícím způsobem příslušné parametry. Při přenášení analogových signálů může docházet k řadě problémů, které buď naruší nebo dokonce mohou vyřadit z činnosti řízený proces • Transformace signálu Někdy nelze signály zpracovávat určitým typem regulátoru nebo ovladače a takové signály je pak třeba převést převodníkem. Signál se přivede na vstup převodníku a odebírá z výstupu. • Zesílení signálu Pracujeme-li s dlouhými vedeními nebo velkými zátěžemi, je možno signál pomocí ASP zesílit. • Filtrace signálu Pracujeme-li se signálem v prostředí, kde je rušení, pak je přenášený signál tímto znehodnocován. ASP může vykonávat funkci vstupního filtru. • Oddělení signálu Ochrana proti přepětí a ochrana proti zemním smyčkám.

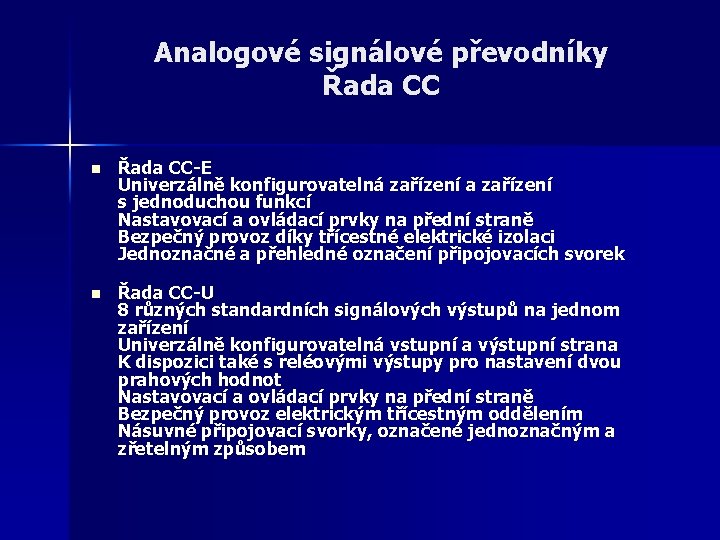

Analogové signálové převodníky Řada CC n Řada CC-E Univerzálně konfigurovatelná zařízení a zařízení s jednoduchou funkcí Nastavovací a ovládací prvky na přední straně Bezpečný provoz díky třícestné elektrické izolaci Jednoznačné a přehledné označení připojovacích svorek n Řada CC-U 8 různých standardních signálových výstupů na jednom zařízení Univerzálně konfigurovatelná vstupní a výstupní strana K dispozici také s reléovými výstupy pro nastavení dvou prahových hodnot Nastavovací a ovládací prvky na přední straně Bezpečný provoz elektrickým třícestným oddělením Násuvné připojovací svorky, označené jednoznačným a zřetelným způsobem

Stručný přehled vyráběných analogových signálních převodníků n n n n CC-ESTD – analogový signálový převodník s třícestným CC-ESTD – elektrickým oddělením 0 -5 V, 0 -10 V 0 -20 m. A, 4 -20 m. A na totéž na výstupu. CC-E I/I-1 (I-2) - odděluje galvanicky dva proudové obvody CC-U/STD – universální převodník víc jako 120 kombinací CC-U/STDR – 7 vstupních rozsahů, 2 výstupní relé, nastavitelná hodnota prahu a hystereze CC-E/RTD – Převodník signálu z teplotních čidel PT 100 na jeden z rozsahů (0 -10 V, 0 -20 m. A, 4 -20 m. A) CC-U/RTD – Převodník signálu z teplotních čidel PT 10, PT 100, PT 1000 na jeden ze 41 možných rozsahů CC-U/RTDR- Převodník z teplotních čidel PT 100(5 rozsahů 0 -800˚C) na dvě úrovně hlídané dvěma relé s nastavitelným prahem i hysterezí)

Stručný přehled vyráběných analogových signálních převodníků …. pokračování n n n CC-E/TC Převodník pro termočlánky J a K Na vstupu buď termočlánek typu J nebo K a na výstupu jeden ze tří rozsahů (0 -10 V, 0 -20 m. A, 4 -20 m. A) CC-U/TC Převodník pro termočlánky K, J, T, S, E, N, R, B. Na vstupu je možno nastavit úroveň signálu 0 -10 m. V – 0 -50 m. V na výstupu jeden ze 41 možných rozsahů. CC-U/TCR Převodník pro články K, J, T, S. Na vstup článek, výstupem je sepnutí relé. Jedno pro překročení teploty, jedno pro pokles teploty z daného rozsahu. CC-E/I Měřící převodník pro sinusové a stejnosměrné signály. Na vstupu (0 -5 A, 0 -20 A), výstup (0 -10 V, 0 -20 m. A, 4 -20 m. A) CC-E IAC/ILPO – Měřící převodník pro sinusové signály (0 -1 A, 0 -5 A-vstup), (4 -20 m. A-výstup). Nepotřebuje napájení.

Stručný přehled vyráběných analogových signálních převodníků …. pokračování n n CC- U/I Univerzální měřicí převodník pro efektivní hodnoty proudu 0 -1 A a 0 -5 A na vstupu. Měří efektivní hodnotu signálu jakéhokoliv průběhu do frekvence 0 -600 Hz a převede ji na jeden ze 41 možných rozsahů. CC-U/V Universální měřící převodník pro efektivní hodnoty napětí 0 -600 V na vstupu. Rozděleno do 8 vstupních rozsahů volitelných otočným přepínačem. Měří efektivní hodnotu signálu jakéhokoliv průběhu do frekvence 0 -600 Hz a převede ji na jeden ze 41 možných rozsahů.

Sériové datové převodníky ILPH n n n I v oblasti datového přenosu v průmyslovém prostředí se používají různé technologie pro přenos dat a pro vytvoření rozhraní. Společnost ABB řadu převodníků, které přenáší data přes sériové komunikační rozhraní RS 232 nebo RS 485, až po otevřené výrobky na bázi Ethernetu nebo optických vláken. Komunikace po Ethernetu je v současnosti jednou z hlavních cest pro otevřenou komunikaci. ABB zde nabízí sériové datové převodníky řady ILPH, které propojují sériová zařízení po internetu. Nejpoužívanější rozhraní RS 232 - EIA-232 / V. 24 / V. 28 Propojení mezi dvěma body (point-to-point) Přenosová vzdálenost max. 15 m Přenosová rychlost do 19, 2 kbitů/s Plný duplex RS 422 - EIA-422 / V. 11 Propojení mezi dvěma body (point-to-point) (1 vysílač – 10 přijímačů) Přenos rozdílového napětí Plný duplex Až 1200 m/10 Mbitů/s Dobré charakteristiky z hlediska elektromagnetické kompatibility Proudová smyčka (TTY) Propojení mezi dvěma body (point-to-point)/mezivíce body (multipoint) Aktivní nebo pasivní proudová smyčka Plný duplex Až 1200 m/19, 2 kbitů/s Dobré charakteristiky z hlediska elektromagnetické kompatibility

Sériové datové převodníky ILPH…pokračování n n n RS 485 - ISO/IEC/EIA-485 Vícebodové připojení až 32 jednotek Přenos diferenciálního napětí Poloduplex na 1 páru Plný duplex na 2 párech Až 1200 m/19, 2 kbitů/s Dobré charakteristiky z hlediska elektromagnetické kompatibility Rozhraní s optickými vlákny Spojení mezi dvěma body Plný duplex Přenosová vzdálenost od 40 m do 4 km, podle materiálu optických vláken (plast/sklo) a použité vlnové délky Přenosová rychlost až 10 Mbit/s Vynikající charakteristiky z hlediska elektromagnetické kompatibility Rozhraní Ethernet Spojení mezi dvěma body nebo vícebodové spojení Spojovací vzdálenost až 100 m pomocí kabelu CAT 5, bez rozbočovače (hub) nebo přepínače (switch) 10/100 Mbitů/s Dobré vlastnosti z hlediska elektromagnetické kompatibility

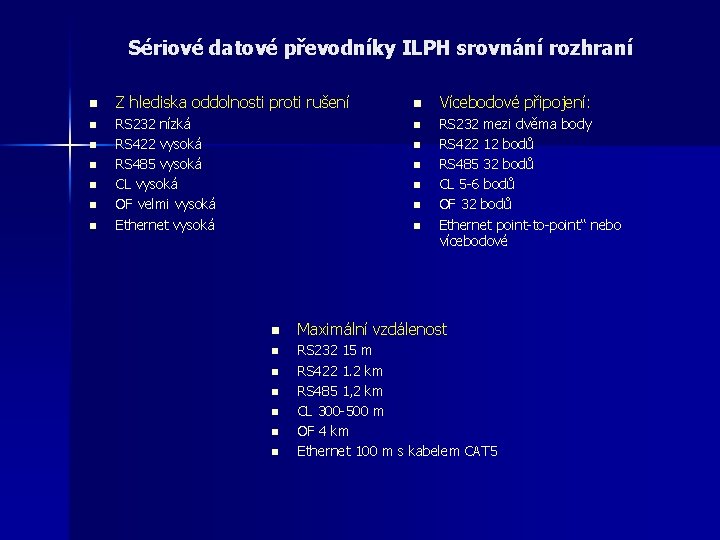

Sériové datové převodníky ILPH srovnání rozhraní n n n n Z hlediska oddolnosti proti rušení RS 232 nízká RS 422 vysoká RS 485 vysoká CL vysoká OF velmi vysoká Ethernet vysoká n n n n Vícebodové připojení: RS 232 mezi dvěma body RS 422 12 bodů RS 485 32 bodů CL 5 -6 bodů OF 32 bodů Ethernet point-to-point“ nebo vícebodové Maximální vzdálenost RS 232 15 m RS 422 1. 2 km RS 485 1, 2 km CL 300 -500 m OF 4 km Ethernet 100 m s kabelem CAT 5

Sériové datové převodníky ILPH přehled výrobků n n n ILPH RS 232 - 485 / Ethernet - Izolovaný převodník protokolů RS 232 a/nebo RS 485 na Ethernet- trojitá izolace – napájení 10 -34 Vss, Ethernet 10 -100 Mb/s, RJ-45 konektor ILPH RS 232 / RS 422 – 485 - Sériové propojení mezi RS 232 a RS 422485, bez izolace. Přenosová rychlost do 38, 4 kbit/s Přenosová vzdálenost do 1200 m ILPH RS 232 / RS 422 – 485 - Převodník mezi RS 232 a RS 422 -485, s galvanickým oddělením mezi vstupem/výstupem a výstupem/napájením Přenosová rychlost do 38, 4 kbit/s Přenosová vzdálenost do 1200 m ILPH RS 232 / RS 422 – 485 - 3 -cestný galvanicky oddělený převodník pro sériové spojení mezi protokoly RS 232 a RS 422 -485 Přenosová rychlost do 38, 4 kbit/s Přenosová vzdálenost do 1200 m ILPH RS 232 / RS 232 Zajišťuje trojnásobné oddělení mezi dvěma sériovými rozhraními navzájem a mezi těmito rozhraními a napájecím zdrojem. Přenosová rychlost do 19, 2 kbitů/s do 15 m

Sériové datové převodníky ILPH přehled výrobků n ILPH RS 422 - 485 / RS 422 – 485 - Galvanicky oddělené spojení mezi sériovým rozhraním RS 422 -485(1 nebo 2 páry) a RS 422 -485 (1 nebo 2 páry) Přenosová rychlost do 500 kbit/s (až 200 m) n ILPH RS 232 / FO Třícestný galvanicky izolovaný převodník pro optické sériové rozhraní RS 232, se skleněným vodičem (S) nebo plastovým vodičem (P). Přenosová rychlost do 115, 2 kbitů/s Přenosová vzdálenost až 4 km n ILPH RS 485 / FO Převodník rozhraní RS 485 (1 pár) na optické sériové rozhraní na bá zi skleněných vláken(S) nebo plastů (P), s třícestným galvanickým oddělením. Přenosová rychlost do 1, 5 Mbit/s Přenosová vzdálenost až 4 km n ILPH CL / RS 422 – 485 Galvanicky izolovaný převodník proudovou smyčku, pro sériové komunikační rozhraní RS 422 -485 (1 nebo 2 páry). Přenosová rychlost do 39, 4 kbitů/s (do 2400 m) n ILPH RS 232 / CL Galvanicky izolovaný převodník pro sériovou komunikační linku RS 232 a proudovou smyčku. Přenosová vzdálenost do 1200 m

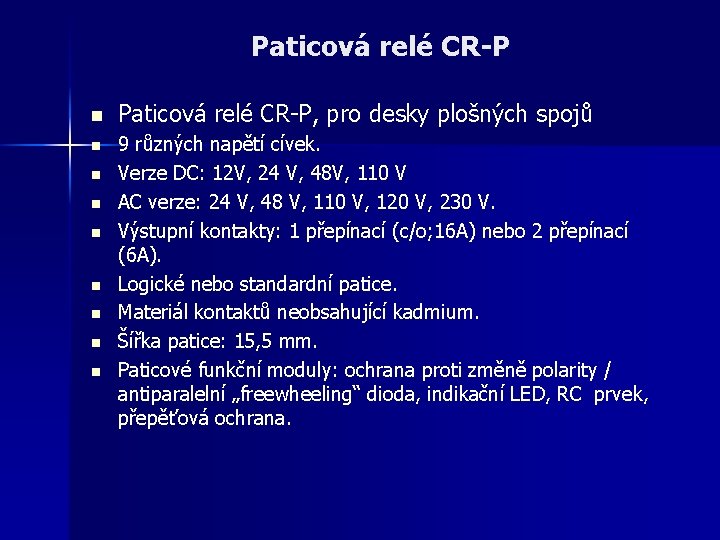

Paticová relé CR-P n n n n n Paticová relé CR-P, pro desky plošných spojů 9 různých napětí cívek. Verze DC: 12 V, 24 V, 48 V, 110 V AC verze: 24 V, 48 V, 110 V, 120 V, 230 V. Výstupní kontakty: 1 přepínací (c/o; 16 A) nebo 2 přepínací (6 A). Logické nebo standardní patice. Materiál kontaktů neobsahující kadmium. Šířka patice: 15, 5 mm. Paticové funkční moduly: ochrana proti změně polarity / antiparalelní „freewheeling“ dioda, indikační LED, RC prvek, přepěťová ochrana.

Paticová relé CR-M n n n n Paticová miniaturní relé CR-M 12 různých napětí cívek: Verze DC: 12 V, 24 V, 48 V, 60 V, 110 V, 125 V, 220 V; AC verze: 24 V, 48 V, 110 V, 120 V, 230 V. Výstupní kontakty: 2 přepínací (c/o) (12 A) nebo 3 c/o (10 A) nebo 4 c/o (6 A). Integrované testovací tlačítko pro manuální ovládání a blokování výstupních kontaktů (modrá = DC, oranžová = AC). S nebo bez integrované LED kontrolky. 4 c/o kontaktní verze, volitelně vybavená zlatými kontakty a LED. Logické nebo standardní patice. Materiál kontaktů neobsahující kadmium. Šířka u patice: 27 mm. Paticové funkční moduly: ochrana proti přepólování / antiparalelní dioda, indikace pomocí LED, RC prvek, ochrana proti přepětí.

Paticová relé CR-U n n n n n Paticová univerzální relé CR-U 10 různých napětí cívky: DC verze: 12 V, 24 V, 48 V, 110 V, 220 C. AC verze: 24 V, 48 V, 110 V, 120 V, 230 V. Výstupní kontakty: 2 přepínací (c/o) (10 A) nebo 3 c/o (10 A). Integrované testovací tlačítko pro manuální ovládání a blokování výstupních kontaktů (modrá = DC; oranžová = AC). S nebo bez integrované LED kontrolky. Materiál kontaktů neobsahující kadmium. Šířka patice: 38 mm Paticové funkční moduly: ochrana proti změně polarity/antiparalelní „free-wheeling“ dioda, indikační LED, RC prvek, přepěťová ochrana.

Interfaceová relé a optočleny n n n V současných automatizačních systémech tvoří základ programovatelné automaty PLC. Propojují senzory a ovladače, které jsou k PLC připojeny prostřednictvím klasických vodičů. Programovatelné automaty však nejsou zcela odděleny od průmyslového prostředí a to má za následek, že napěťové špičky a přechodové proudy ovlivňují provozní funkce těchto programovatelných automatů. Jejich aplikační rozsah je často omezen napájecími hodnotami 24 V DC /100 m. A. Chceme-li pak upravit aplikační napětí a/nebo proud a dosáhnout správného galvanického oddělení mezi PLC a dalšími prvky, je vhodné instalovat určitý prvek, tvořící rozhraní mezi vstupem a výstupem a jeho pomocí pak vytvořit správné přizpůsobení úrovně napětí a proudu a zajistit izolační ochranu.

Interfaceová relé a optočleny-přehled n n n n n Řada R 600 Standardní řada se šroubovými nebo pružinovými svorkami Šířka: 6 mm Průřez vodiče: 2, 5 mm 2 (tuhý vodič 4 mm 2) Typ kontaktu: 1 spínací, 1 rozpínací, 1 jednopólový přepínací (SPDT), 1 dvojpólový přepínací (DPDT) kontakt; 1 m. A až 8 A/250 VV Tranzistor: 100 m. A MOS: 1 A až 5 A Triak: 1 A až 2 A

Interfaceová relé a optočleny-přehled n n n n Řada R 500 Tato řada umožňuje realizaci násuvných paticových funkcí Šířka: 5, 08 mm (nejmenší na trhu) Průřez vodiče: 2, 5 mm 2 (tuhý vodič 4 mm 2) Typ kontaktu: 1 jednopólový přepínací (SPDT) od 10 m. A do 6 A/250 V Tranzistor: 30 m. A až 100 m. A MOS: 1 A

Interfaceová relé a optočleny-přehled n Řada R 910 n Jedná se o relé uvnitř bloku svorkovnice Šířka: 6 mm Schopnost uchytit vodičů velkého průřezu 4 mm 2 Typ kontaktu: 1 spínací 10 m. A až 5 A/250 V Dobrá izolační úroveň 3 k. V n Řada R 900 n n n Nejrychlejší optický vazební člen na trhu Šířka: 9 až 15 mm Průřez vodiče: 2, 5 mm 2 (tuhý vodič 4 mm 2) Typ kontaktu: 1 jednopólový přepínací (SPDT) nebo 1 dvoupólový přepínací (DPDT) kontakt, s proudem od 1 m. A do 6 A/250 V Tranzistor: 100 m. A až 5 A MOS: 5 A Triak: 1 A až 5 A

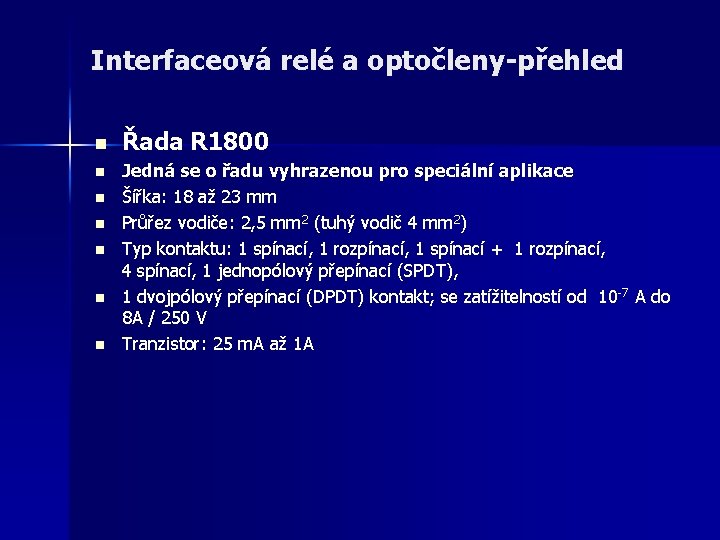

Interfaceová relé a optočleny-přehled n n n n Řada R 1800 Jedná se o řadu vyhrazenou pro speciální aplikace Šířka: 18 až 23 mm Průřez vodiče: 2, 5 mm 2 (tuhý vodič 4 mm 2) Typ kontaktu: 1 spínací, 1 rozpínací, 1 spínací + 1 rozpínací, 4 spínací, 1 jednopólový přepínací (SPDT), 1 dvojpólový přepínací (DPDT) kontakt; se zatížitelností od 10 -7 A do 8 A / 250 V Tranzistor: 25 m. A až 1 A

Interfaceová relé a optočleny-přehled n n n n Řada 20000 Jedná se o řadu modulů 1 až 16 relé, pro montáž na desku plošného spoje Šířka: 12, 7 až 325 mm Průřez vodiče: 2, 5 mm 2 Typ kontaktu: 1 spínací, 1 rozpínací, 1 jednopólový přepínací (SPDT), 1 dvoupólový přepínací (DPDT), od 1 m. A do 16 A / 250 V MOS: 3 A Triak: 3 A

Polovodičové stykače a polovodičová relé n n n Nahrazují ve stále větší míře klasické stykače a relé s kontakty. Jejich použití je vhodné všude tam, kdy cvakání stykače ruší a kde je potřeba větší životnost spínacích prvků. ABB v současné době vyrábí dvojí provedení těchto prvků řada R 100. xx a R 300. xx – kompaktní provedení a Řada R 111, R 12 x a R 31 – standardní provedení

Polovodičové stykače a polovodičová relé n řada R 100. xx a R 300. xx n kompaktní provedení nulové napětí nebo okamžité vybavení (vypnutí) LED displej ochrana proti úrazu elektrickým proudem integrovaný chladič připravenost k použití montáž na lištu 35 mm DIN, nebo šroubové upevnění na desku n Vlastnosti n n n n n řízení ss jednopólové a trojpólové provedení spínání pomocí tyristorů vrcholové inverzní napětí 1200 V izolační napětí > 4000 V připojovací svorky pro uchycení vodičů průřezu 2 x 2, 5 mm 2 nebo jmenovitý provozní proud: 20 A, 30 A a 45 A 1 x 4 mm 2. Speciální vlastnosti n n polovodičové relé R 100. 45 -SG je interně chráněno proti přetížení signalizací přes signalizační výstup možnost připojení vodičů s průřezem do 1 x 25 mm 2 k výstupním svorkám polovodičových relé R 100. 45 a R 100. 45 -SG.

Polovodičové stykače a polovodičová relé n n n n Řada R 111, R 12 x a R 31 standardní provedení spínání při nulovém napětí, potlačení rušení radiových vln LED displej uchycení pomocí šroubů nebo západkové uchycení přes adaptér, na lištu DIN, podle DIN EN 50022 Vlastnosti řada R 111 a R 12 x – strana zátěže: tyristory pro AC 51 a AC 53, do 690 V AC a 100 A R 31 x – strana zátěže: alternistor (druh triaku) pro AC 51 a AC 53, do 660 V AC a 75 A, s interním RC obvodem a ochranou proti přepětí elektrické oddělení pomocí optických vazebních členů, vložených mezi řídicí obvod a obvod se zátěží n řada R 111 s přídavným krytem svorek řídicí strana chráněna proti záměně přepólování. n Speciální vlastnosti řady R 31 x n šroubové upevnění n

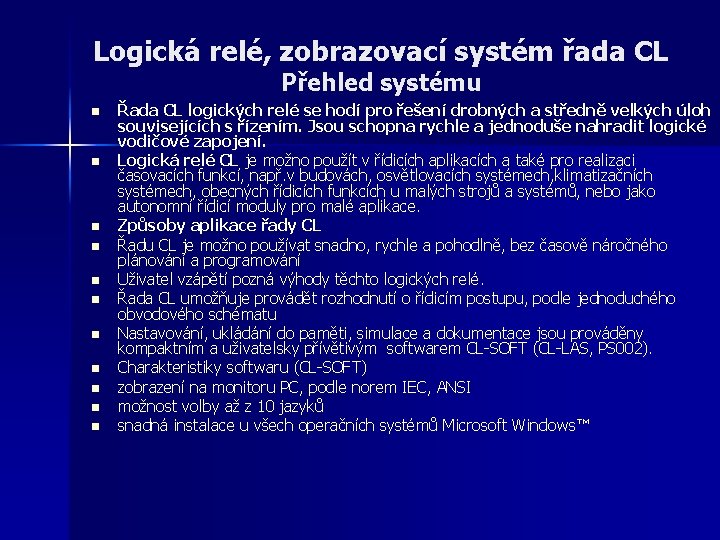

Logická relé, zobrazovací systém řada CL Přehled systému n n n Řada CL logických relé se hodí pro řešení drobných a středně velkých úloh souvisejících s řízením. Jsou schopna rychle a jednoduše nahradit logické vodičové zapojení. Logická relé CL je možno použít v řídicích aplikacích a také pro realizaci časovacích funkcí, např. v budovách, osvětlovacích systémech, klimatizačních systémech, obecných řídicích funkcích u malých strojů a systémů, nebo jako autonomní řídicí moduly pro malé aplikace. Způsoby aplikace řady CL Řadu CL je možno používat snadno, rychle a pohodlně, bez časově náročného plánování a programování Uživatel vzápětí pozná výhody těchto logických relé. Řada CL umožňuje provádět rozhodnutí o řídicím postupu, podle jednoduchého obvodového schématu Nastavování, ukládání do paměti, simulace a dokumentace jsou prováděny kompaktním a uživatelsky přívětivým softwarem CL-SOFT (CL-LAS, PS 002). Charakteristiky softwaru (CL-SOFT) zobrazení na monitoru PC, podle norem IEC, ANSI možnost volby až z 10 jazyků snadná instalace u všech operačních systémů Microsoft Windows™

Logická relé, zobrazovací systém řada CL Přehled systému n n n Technické údaje Logická relé 8 nebo 12 logických vstupů 4 nebo 6 digitálních reléových výstupů volitelně se 4 nebo 8 tranzistorovými výstupy 128 proudových tras 3 kontakty uspořádané jako spínací nebo rozpínací, zapojené do série, plus 1 cívka na jednu proudovou trasu volitelně se 2 nebo 4 analogovými vstupy (ne u verze 100 -240 V AC) zobrazení výkonového toku, pro kontrolu schématu zapojení (zařízení s displejem) rozšiřovací moduly pro lokální nebo dálkovou úroveň pouzdro v barvě RAL 7035 instalace na lištu DIN

Logická relé, zobrazovací systém řada CL Přehled systému n n n Zobrazovací systém použitelný jako dálkově umístěný displej, nebo jako kompaktní logické relé HMI (rozhraní člověk-stroj) 4 digitální reléové výstupy volitelně 4 tranzistorové výstupy 265 proudových tras 4 kontakty, uspořádané jako spínací nebo rozpínací kontakty a zapojené do série, plus 1 cívka na každou proudovou trasu volitelně se 4 analogovými vstupy (ne u verze 100 -20 V AC) zesítění – kompatibilní přes CL-NET instalace do předního panelu rozšíření pro lokální podmínky. Software – 16 časovacích relé – 16 čítacích relé pro vzestupné/sestupné čítání – 8 týdenních časovačů, 8 ročních časovačů – 16 komparátorů analogových hodnot – 16 volně editovatelných textových zobrazovacích jednotek (displejů) 32 markerů nebo pomocných relé
