PEH CONTROLLER ANALOG BOARD ESAB Welding Automation 020130
PEH CONTROLLER ANALOG BOARD ESAB Welding Automation 020130 1
A 2 -A 6 Process Controller ESAB Welding Automation 020130 2
A 2 -A 6 Process Controller valve 열고닫음 or Page 넘김 배속wire feed or 배속Travel wire상승 Travel 정방향 Travel역방향 wire하강 용접시작 용접정지 SHIFT key 입력key 화살표키로 용접도중에 전류, 전압, 스피드를 증가 하거나 감소한다. ESAB Welding Automation 020130 3 menu바꿈
A 2 -A 6 Process Controller Menu tree ESAB Welding Automation 020130 4
A 2 -A 6 Process Controller Welder ESAB Welding Automation 020130 5
A 2 -A 6 Process Controller Moving between menus + + ESAB Welding Automation 020130 6
A 2 -A 6 Process Controller Moving in menus 바꾸거나 or 숫자입력 + + ESAB Welding Automation 020130 7
A 2 -A 6 Process Controller Main Menu 전압 트레블 스피드 CA mode 방향 Direct 시작 밸브 ESAB Welding Automation 020130 8
A 2 -A 6 Process Controller Main Menu Test data SET 번호 입열량 전류값 CW mode (와이어피드속도) Scratch 시작 와이어 크기 ESAB Welding Automation 020130 가이드/ 리미트스위치 9
A 2 -A 6 Process Controller Error Message Error 101: 01 • 에러 메시지가 나타나면 장비를 사용전에 반드시 누른다. ESAB Welding Automation 020130 11

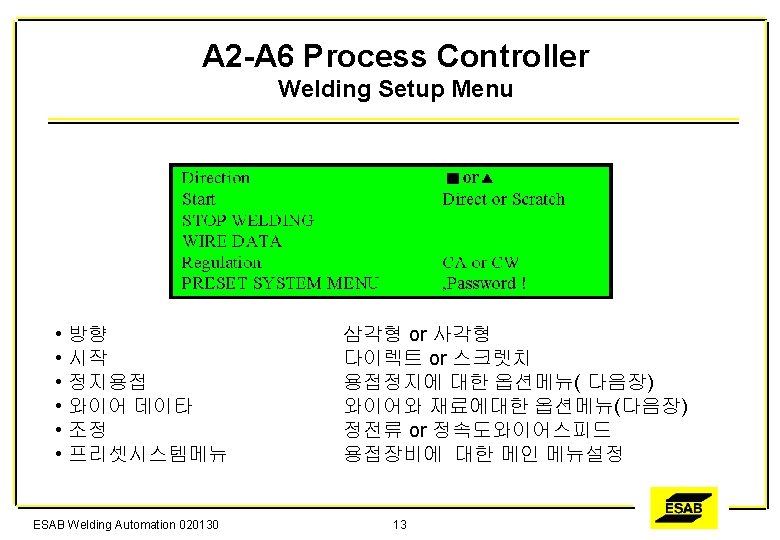

A 2 -A 6 Process Controller Stop Welding Menu • Craterfill Burnback전에 X ms 트레블 정지 0으로 설정했을때 정지시퀸스가 동작된다. • Burnback time 파워소스에 전압이 떨어지기전에 X ms 동안와이어가 정지한다. ESAB Welding Automation 020130 14

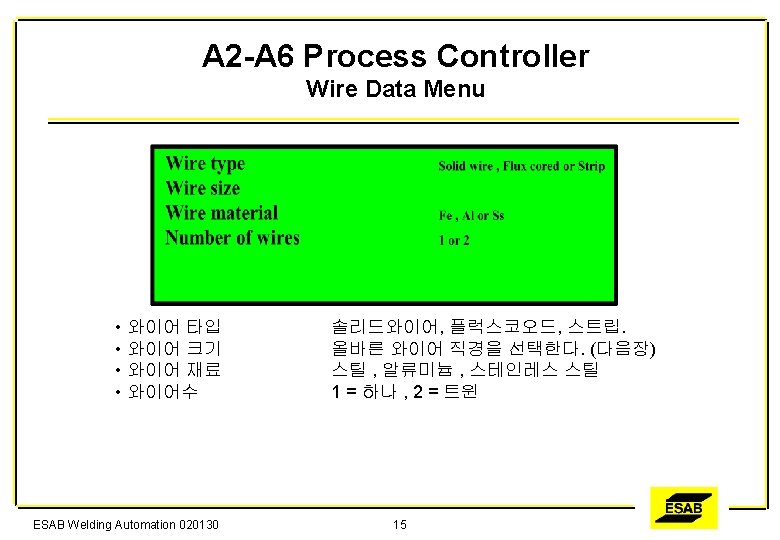

A 2 -A 6 Process Controller Table of Wire mm ESAB Welding Automation 020130 16
A 2 -A 6 Process Controller Installation ESAB Welding Automation 020130 17
A 2 -A 6 Process Controller Access to Setup Menu • 키보드로 숨겨진 패스워드 숫자를 입력한다 • Press ESAB Welding Automation 020130 18
A 2 -A 6 Process Controller PEH Product code ESAB Welding Automation 020130 20

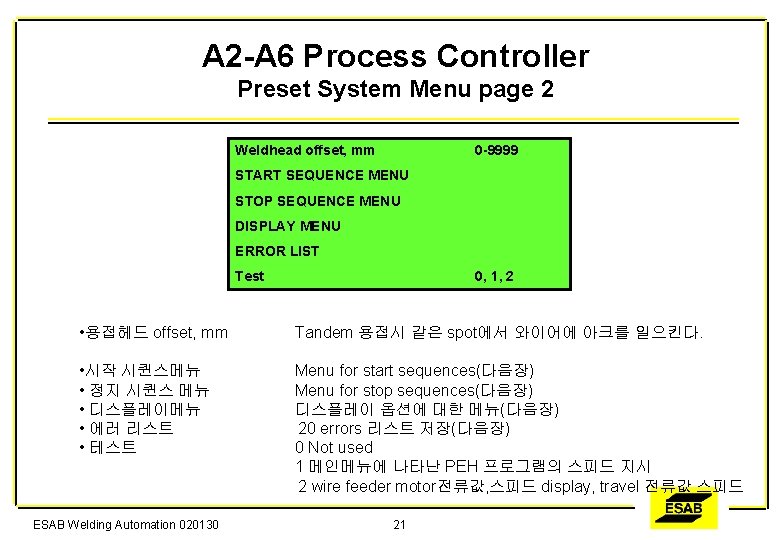

A 2 -A 6 Process Controller Preset System Menu page 2 Weldhead offset, mm 0 -9999 START SEQUENCE MENU STOP SEQUENCE MENU DISPLAY MENU ERROR LIST Test 0, 1, 2 • 용접헤드 offset, mm Tandem 용접시 같은 spot에서 와이어에 아크를 일으킨다. • 시작 시퀸스메뉴 • 정지 시퀸스 메뉴 • 디스플레이메뉴 • 에러 리스트 • 테스트 Menu for start sequences(다음장) Menu for stop sequences(다음장) 디스플레이 옵션에 대한 메뉴(다음장) 20 errors 리스트 저장(다음장) 0 Not used 1 메인메뉴에 나타난 PEH 프로그램의 스피드 지시 2 wire feeder motor전류값, 스피드 display, travel 전류값 스피드 ESAB Welding Automation 020130 21
A 2 -A 6 Process Controller Start Sequence Menu • 시작 phase 시간 ( 0 = 효력없음 ) • 각 phase에대한 최대시간 99, 9 s • 100% = 설정값 • 최대값 150% • 최소값 50% ESAB Welding Automation 020130 22
A 2 -A 6 Process Controller Start Sequence Value 100% Set value Phase 1 ESAB Welding Automation 020130 Phase 2 23 Set value Time

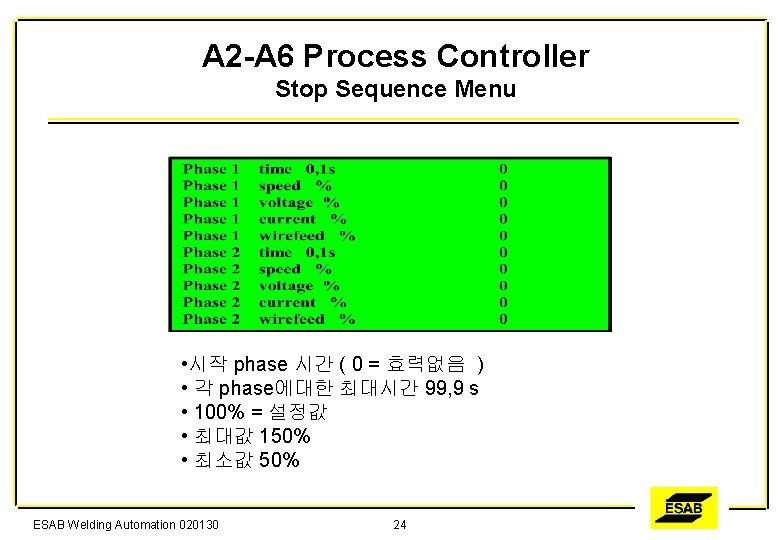

A 2 -A 6 Process Controller Stop Sequence Menu • 시작 phase 시간 ( 0 = 효력없음 ) • 각 phase에대한 최대시간 99, 9 s • 100% = 설정값 • 최대값 150% • 최소값 50% ESAB Welding Automation 020130 24
A 2 -A 6 Process Controller Stop Sequence Value 100 % Time Set value ESAB Welding Automation 020130 Phase 1 25 Phase 2

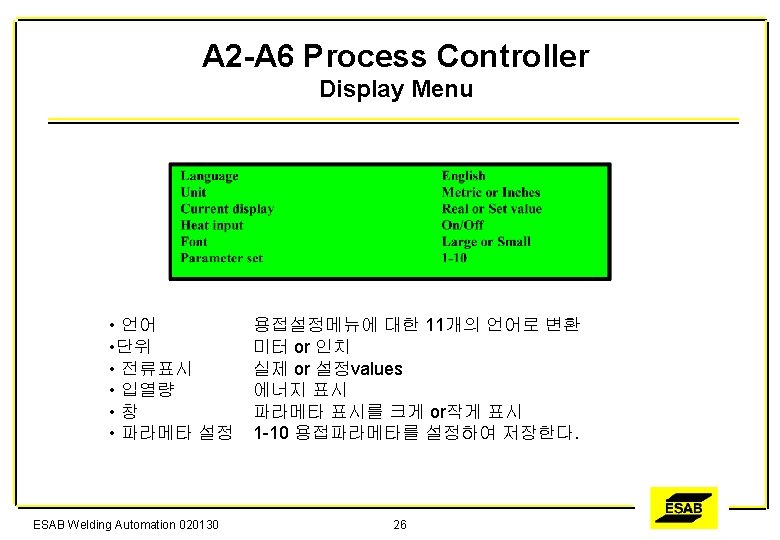

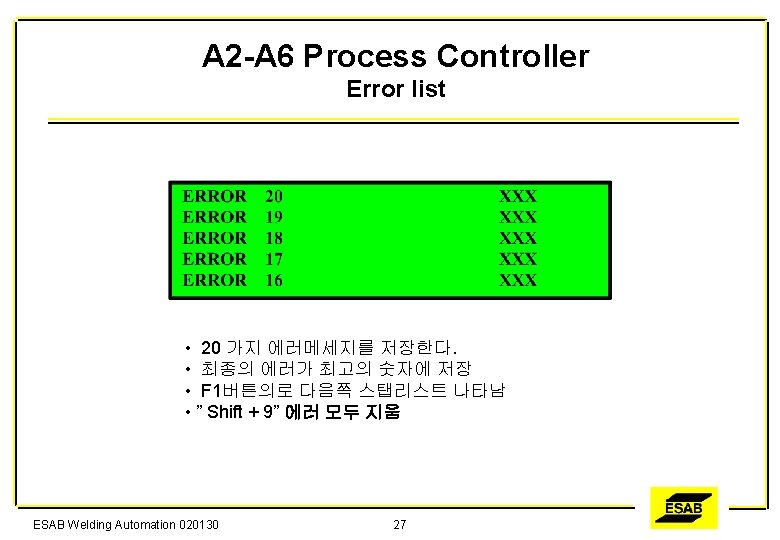

A 2 -A 6 Process Controller Product Code Menu WIRE FEED AXIS TRAVEL AXIS Binary inputs Not Used DRIVE TRIM MENU • WIRE FEED AXIS • TRAVEL AXIS • Binary inputs • DRIVE TRIM MENU ESAB Welding Automation 020130 와이어 피드의 하드웨어 메뉴설정 트레블피드의 하드에어 메뉴설정 외부시작/정지 가이드, 리미트 스위치 , 사용하지않음 가아드와리미트스위치는 반드시 NC와 시작/스톱 NO. 조정 데이터 메뉴 29

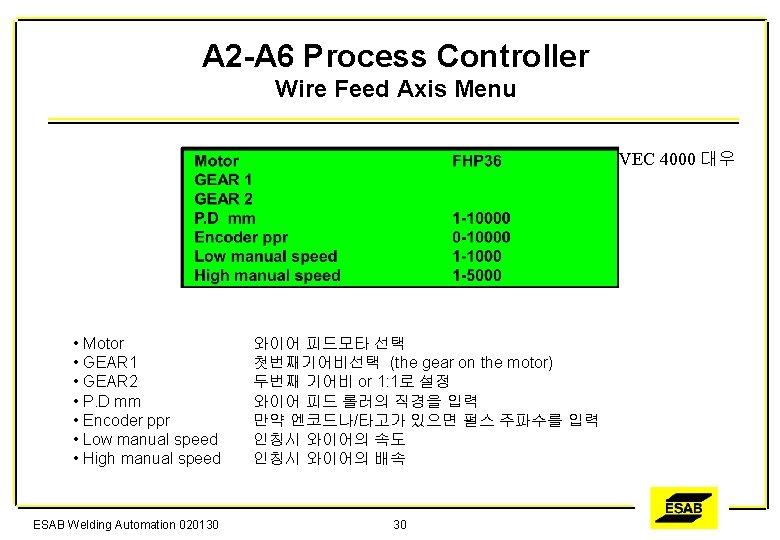

A 2 -A 6 Process Controller Motors FHP 36 FHP 68 FHP 258 VEC 4000 VEC 8000 ESAB Welding Automation 020130 Wire feeder in A 2 SAW system Wire feeder in A 2 GMAW MEK 4 wire feeder Wire feeder and travel motor 31
A 2 -A 6 Process Controller Gear N 1 N 2 • N 1 • N 2 158 100 156 대우 1 대우 Incoming shaft Out going • 소수점은 사용하지 않음 • If the gear is 1. 58: 1 then write in N 1 158 and N 2 100 ESAB Welding Automation 020130 32
A 2 -A 6 Process Controller Travel Axis Menu • Motor • GEAR 1 • GEAR 2 • P. D mm • Encoder ppr • Low manual speed • High manual speed ESAB Welding Automation 020130 트래블 모타를 선택 첫번째 기어를 선택 (the gear on the motor) 두번째 기어를 선택하거나 or 1: 1설정 휠의 직경을 입력 만약 엔코드롸 타코가 있다면 펄스 주파수를 입력 수동 트래블 스피드(no effect, using programmed weld speed) 수둥 트래블 고속 스피스 33

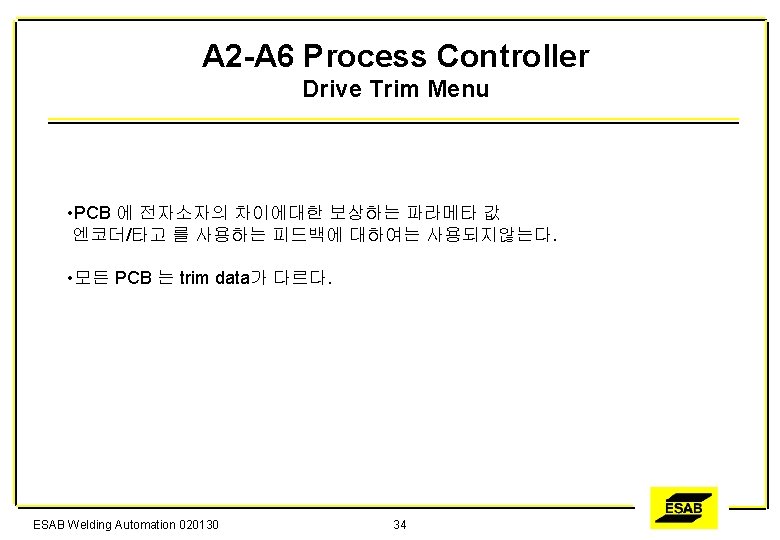

A 2 -A 6 Process Controller Drive Trim Menu ESAB Welding Automation 020130 35

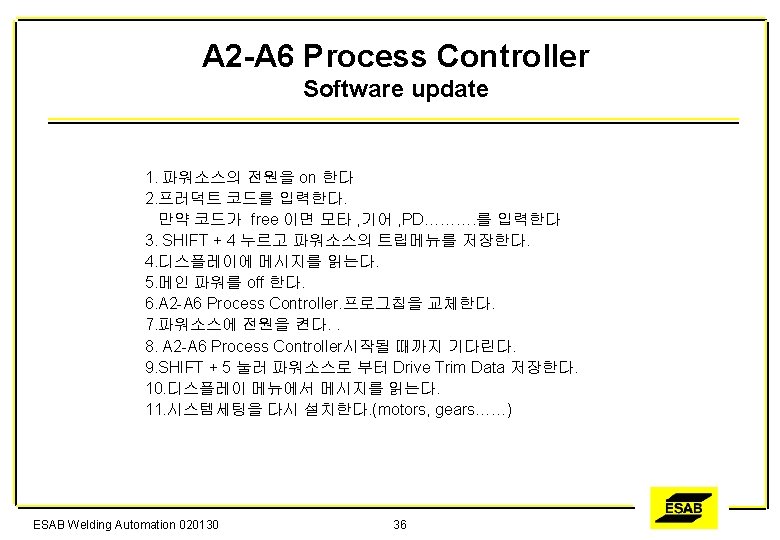

A 2 -A 6 Process Controller Password • 일반적으로 password 는 Ser nr xxx-yww-xxxx중간의 세자리 숫자로 설정한다. • 패스워드를 보기위해서 메인메뉴에서 SHIFT + 2 누른다. ESAB Welding Automation 020130 37
A 2 -A 6 Process Controller Calibration 헤드전압값%: 30/28 *100 = 107% PEH% : 30/32 *100 = 94% 헤드의 전압값을 조정하면 PEH %도 꼭 조정 되어야 한다. ESAB Welding Automation 020130 39
A 2 -A 6 Analog bus system BUS ANALOG BOARD BUS PEH M M ESAB Welding Automation 020130 Domestic motor Drive unit 40 LAF TAF
L/TAF –PEH-Analog board ESAB Welding Automation 020130 41
Analog board connection ESAB Welding Automation 020130 42
A 2 -A 6 Analog board LD 1 5 V OK LD 4 Direction R LD 6 Direction F LD 3 Pulse Generator ESAB Welding Automation 020130 LD 5 Pulse Generator 43 LD 8 Not used LD 7 Communication or Hardware faulty
Analog board product code Gear 1, Gear 2, Gear 3 : Gear ratio PD. mm : Gear wheel 의 직경 Encoder ppr ESAB Welding Automation 020130 : Tacho , encoder사용유무 44
Analog Liner function ESAB Welding Automation 020130 45
