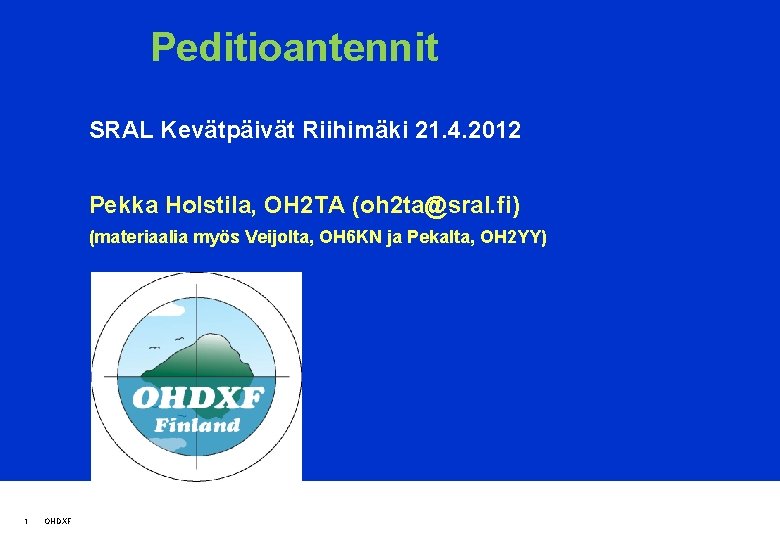

Peditioantennit SRAL Kevätpäivät Riihimäki 21. 4. 2012 Pekka Holstila, OH 2 TA (oh 2 ta@sral. fi) (materiaalia myös Veijolta, OH 6 KN ja Pekalta, OH 2 YY) 1 OHDXF
OHDXF r. y. on pääasiassa suomalaisten DX –työskentelystä kiinnostuneiden radioamatöörien muodostama yhdistys, joka tukee jäsentensä harrastetta mm. seuraavasti: • Daily DX / Weekly DX bulletiinien välitys • Kalustolainaus DX -peditioille • DX -peditioiden rahallinen avustaminen • DX -taulukoiden ylläpito RA: ssa ja kotisivuilla • DXCC korttien tarkastus Suomessa www. ohdxf. fi 2 OHDXF
OHDXF lainattava kalusto • TS 480 SAT + virtalähde • Fet-lineaarinen (500 W) HF: lle • Spider beam • AT 1000 automaattinen antenninvirityslaite • Micro Keyer + kaapeli TS-480 • ICE bandifiltterit, stubit • 12 m spider pole ’antennivapa’ • 80 m comtek vaiheistusboxi tarvikkeineen (ohjauskaapeli, ¼ lambdan yhdyskaapelit, 50 ohm keinokuorma) 3 OHDXF r. y. 21. 4. 2012 SRAL Kevätpäivät Riihimäki
OHDXF lainattava kalusto • TS 480 SAT + virtalähde • Fet-lineaarinen (500 W) HF: lle • Spider beam • AT 1000 automaattinen antenninvirityslaite • Micro Keyer + kaapeli TS-480 • ICE bandifiltterit, stubit • 12 m spider pole ’antennivapa’ • 80 m comtek vaiheistusboxi tarvikkeineen (ohjauskaapeli, ¼ lambdan yhdyskaapelit, 50 ohm keinokuorma) Ø Hakemukset kaluston lainasta Jaskalle oh 1 tx@sral. fi 4 OHDXF r. y. 21. 4. 2012 SRAL Kevätpäivät Riihimäki
Pedition suunnittelu • Yksin tai isommalla porukalla matkaan vaikutus mukaan otettavan tavaran määrään • Puhdas DX peditio tai myös kontesti DX-peditio • Turistikohde tai harvinainen DX-maa turistikohde (SV 5/9, 9 H, EA 6/8, CT 3, TK) tms. • Hotelli tai merenranta bungalow kumpikin vaihtoehto mahdollinen • Kulkuvälineenä lentokone huomioitava erityisesti matkatavaran painorajoitukset • Käytettävä aika viikon lomareissu (ideaalisesti paikalle vkon puolivälissä) 5 OHDXF r. y. 21. 4. 2012 SRAL Kevätpäivät Riihimäki

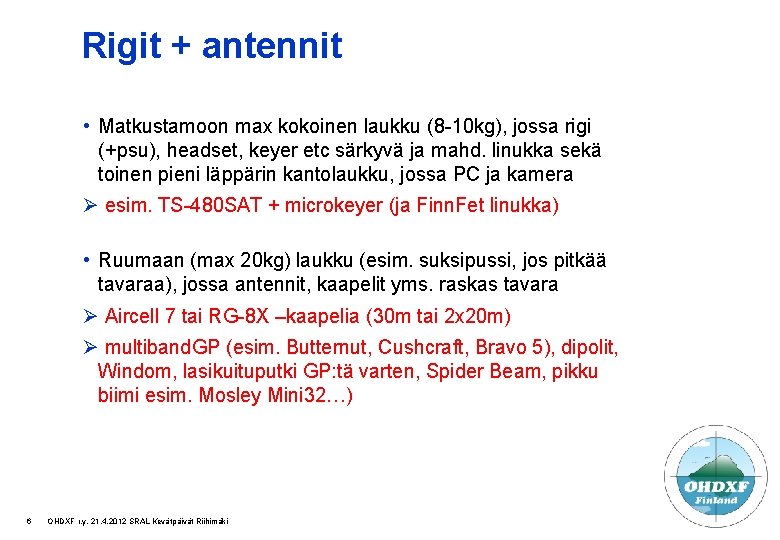

Rigit + antennit • Matkustamoon max kokoinen laukku (8 -10 kg), jossa rigi (+psu), headset, keyer etc särkyvä ja mahd. linukka sekä toinen pieni läppärin kantolaukku, jossa PC ja kamera Ø esim. TS-480 SAT + microkeyer (ja Finn. Fet linukka) • Ruumaan (max 20 kg) laukku (esim. suksipussi, jos pitkää tavaraa), jossa antennit, kaapelit yms. raskas tavara Ø Aircell 7 tai RG-8 X –kaapelia (30 m tai 2 x 20 m) Ø multiband. GP (esim. Butternut, Cushcraft, Bravo 5), dipolit, Windom, lasikuituputki GP: tä varten, Spider Beam, pikku biimi esim. Mosley Mini 32…) 6 OHDXF r. y. 21. 4. 2012 SRAL Kevätpäivät Riihimäki
Peditioantenni esimerkkejä (GP) • Butternut • HF 2 V (80 ja 40 m) • HF 6 V (6 -80 m, ei WARC) • HF 9 V (6 -80 m) • MFJ (Cushcraft) • R 8 (6 -40 m) • N 6 BT. com (Force 12 founder) • Bravo 5 (10 -20 m vertical dipole) 3 m vertical, 2 m radials; <3 kg 7
Peditioantenni esimerkkejä (wires) • Dipoli • Single band / multiband (useita antenneja / trappiversiot) • Windom • Tyypillisesti 10/12/17/20/40(/80); pituus 42 m/21 m 8
Käytännön vinkkejä • Lanka-antenni ja biimi mahd. korkealle (1/2 lambda) • Sloperi hyvä vaihtoehto, jolloin saadaan myös suuntaavuutta • GP: • lähelle merta rannalle / mereen • katolla mahd. vapaaseen tilaan • Elevated radials suositeltava eli syöttöpiste ylös 1 -2 m katosta/maasta • Min. 4 radiaalia (1/4 lambda) • Mikäli radiaalit maassa, parempi useampia lyhyitä kuin muutama pitkä 9 OHDXF
Home made GP’s by Pekka, OH 1 RY (E 44 DX) 10 OHDXF
Spider Beam (FO/OH 6 KN) 11
Stepp. IR (S 9 A & S 9 BB) • Kokoa kotona ennen matkaa 12 OHDXF • Mahdollisimman korkealle

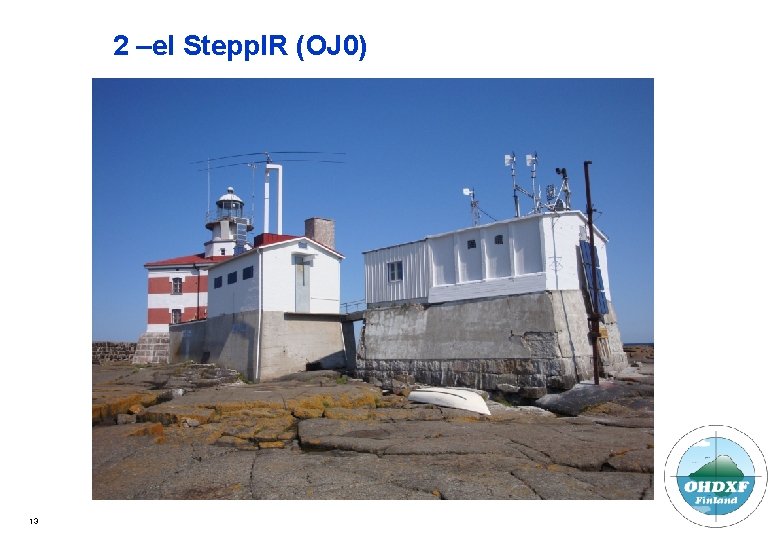

2 –el Stepp. IR (OJ 0) 13
Bravo 5 (Pekka, 9 M 6/OH 2 YY ja VK 9 XM/VK 9 CM) 14
Mosley Mini 32 ja pystydipoli (C 21 YY) 15 OHDXF
Butternut HF 2 V (OJ 0) 16 OHDXF r. y. 21. 4. 2012 SRAL Kevätpäivät Riihimäki
Butternut HF 9 V (9 H 3 TA) 17 OHDXF
80 -10 m Windom @8 m (HH 2/OH 2 TA) 18 OHDXF
Low Band GPs for DX expedition Arcala Xtremes / OH 6 KN • General • Antennas at 5 R 8 X • 160 m GP • 80 m dual GPs • 30/40 m dual band GP • 2 element 30/40 m dual band GP OHDXF 17. 04. 2012 OH 6 KN 19 OHDXF fname. ppt / 08. 07. 2005 / OH 6 KN
General For serious low band operation there are four key elements in antennas: 1. 160 m full size GP 2. 80 m two element GP array (also one is ok) 3. Decent antennas for 30/40 m 4. Beverage(s) for RX • Beve(s) are important. At 5 R 8 X even one beve helped tremendously on 160 m-30 m with African stormy QRN. • One excellent length is 270 m if there is enough of space. Beve wire can be quite thin (0. 5/0. 75 mm 2) and the height from the ground is ~2 m. For beve matching use either ready made box or ref to ON 4 UN book for 1: 9 transformer. • The Spider poles (DF 4 SA) are of best quality. 18 m poles are light weight and sturdy. On 80 m also 12 m(10 m) poles are fine. For 30/40 m 10 m fishing rods ok. • It is important to have SWR analyzer onboard-> saves time and nerves OHDXF 17. 04. 2012 OH 6 KN 20 OHDXF fname. ppt / 08. 07. 2005 / OH 6 KN
Low band antennas at 5 R 8 X 160 inv L gp 80 gp Beve 21 OHDXF fname. ppt / 17. 4. 2012 5 / OH 6 KN 80 gp
160 m GP Radiator total 42 m Radiator horizontal Pole ~18 m part 0. 75 mm 2 wire Radiator vertical Guy ropes part 1. 5 mm 2 wire One set is ok Wire can be rotated around the pole to shorten it Elevated radials 43 m long at abt 1. 5 -2 m hight 4 radials is better than 2 or 3 Radials 0. 75 mm 2 wire Ropes OHDXF 17. 04. 2012 OH 6 KN 22 OHDXF fname. ppt / 08. 07. 2005 / OH 6 KN
160 GP matching • L match is used to both match the antenna closer to 50 ohms and tune the resonance somewhat. This simplifies tuning by reducing the need to take down the radiator many times. ~10 turns, dia 25 mm GP Radiator TX ~1500 pf • Component values do vary according to ground. At 5 R 8 X we saw strong variation between wet ground and dry ground. OHDXF 17. 04. 2012 OH 6 KN 23 OHDXF fname. ppt / 08. 07. 2005 / OH 6 KN
80 m dual GP Freq 8750 k. Hz 18 m pole Radiator 20 m Wire 1. 5 mm 2 Guy ropes Twisted around the pole Radials 24. 5 m λ/4 distance = 20 m OHDXF 17. 04. 2012 OH 6 KN 24 OHDXF fname. ppt / 08. 07. 2005 / OH 6 KN

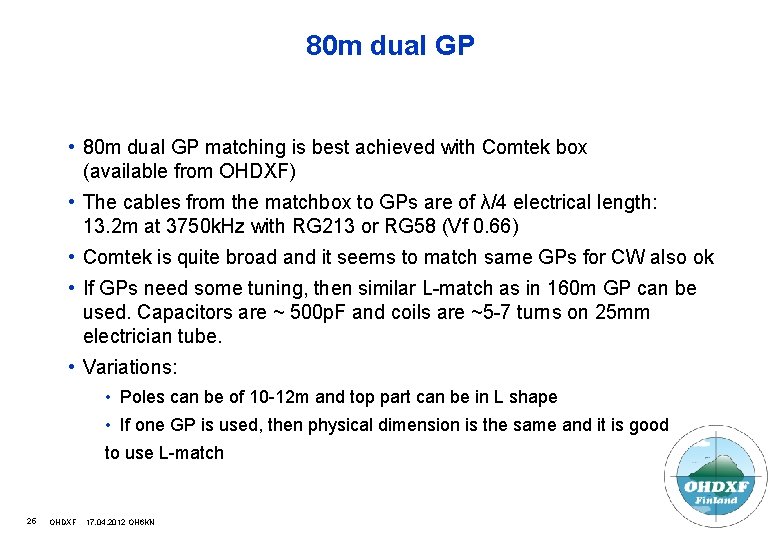

80 m dual GP • 80 m dual GP matching is best achieved with Comtek box (available from OHDXF) • The cables from the matchbox to GPs are of λ/4 electrical length: 13. 2 m at 3750 k. Hz with RG 213 or RG 58 (Vf 0. 66) • Comtek is quite broad and it seems to match same GPs for CW also ok • If GPs need some tuning, then similar L-match as in 160 m GP can be used. Capacitors are ~ 500 p. F and coils are ~5 -7 turns on 25 mm electrician tube. • Variations: • Poles can be of 10 -12 m and top part can be in L shape • If one GP is used, then physical dimension is the same and it is good to use L-match 25 OHDXF fname. ppt / 08. 07. 2005 / OH 6 KN OHDXF 17. 04. 2012 OH 6 KN
30 m / 40 m dual band GP • There are two verticals taped to the same 10 m pole • Each vertical has two radials • For wire lengths see next pages • The 10 m pole can be either on ground or better is to have it 2 m elevated OHDXF 17. 04. 2012 OH 6 KN 26 OHDXF fname. ppt / 08. 07. 2005 / OH 6 KN
40/30 m phased verticals Firing direction Element spacing 5. 0 m GP lengths 40 m 10. 25 m 30 m 7. 01 m 30 m 40 m 40 m 30 m To radio 26 OHDXF 17. 04. 2012 OH 6 KN 40 m 30 m Opposite direction feed 2 m
30/40 m phased verticals • 2 m high wooden supports (gray. ), 10 m of fishing rod (black) • The fishing rods can be attachted to the supports with 3 -4 lock wraps. • Wire of 10. 25 m/40 m and 7. 01 m/30 m taped to the fishing rod. • Each band need to be taped on the opposite sides of the fishing rod • Both bands (radiator and radials) are connected to same feed points at the GP base • Radials (lila): 10. 25 m/40 m, 7. 01 m/30 m, 2 on each gp and band. Elevated to about 2 m height. Different bands separated by about 20 -30 degrees in horizontal plane. • Match network: two equal length phase cables (brown) of 12. 20 m RG 58 and one delay cable (green) of 3. 0 m of RG 58. The firing direction is towards the gp, which has the delay cable attached to. The phase cable and delay cable are connected in parallel and to tx with a T-connector. Direction can be reversed by connecting the TX to the other junction of feed/delay cable 27 OHDXF 17. 04. 2012 OH 6 KN
Muista kuitata peditiokusot (Lo. TW, mutta myös QSL!) 29 OHDXF
30 OHDXF
Peditioilla voi tavata myös valtiomiehiä. . . 31 OHDXF
DX IS! 32 OHDXF
